2,5 mm 4-poliger TRRS auf vier 4,0 mm vergoldete Schnappelektroden-Anschlusskabel mit Buchse
Vier Schnappelektrodenanschlüsse, ein kompakter 2,5-mm-Gerätestecker. Dieses kundenspezifische Anschlusskabel verwendet einen 2,5-mm-Vierpolstecker (TRRS) am Geräteende und verzweigt sich in vier 4,0-mm-Buchsen-Schnappanschlüsse für kompatible TENS-, EMS- und Physiotherapiesysteme. Ein besonderes Merkmal dieser Steckerkonfiguration sind die vergoldeten Schnappkontakte.
Das Kabel ist für Geräte gedacht, deren Elektrodenverkabelung bereits definiert wurde – nicht als universeller Audioadapter oder universeller Ersatz für jedes 2,5-mm-Gerät. Heymed Medical kann die Leitungsanordnung, Anschlusskontakte, Kabelabmessungen und Identifikationsdetails rund um die zugelassenen Controller- und Elektrodenschnittstellen entwickeln.
Warum der vierpolige Stecker wichtig ist
Ein TRRS-Stecker verfügt über vier separate Kontaktpositionen: Spitze, Ring 1, Ring 2 und Hülse. Bei einem Elektrodenleitungskabel ergibt sich die Funktion dieser Kontakte aus der Pinbelegung des Host-Geräts. Die Steckerform ähnelt einem vierpoligen Audiostecker, die Elektrodenverkabelung ist dadurch jedoch nicht mit Consumer-Audiogeräten austauschbar.
Wenn aus einem Referenzmuster ein neues Kabel hergestellt wird, besteht die erste Prüfung in der geräteseitigen Kontaktzuordnung: Welcher TRRS-Kontakt geht zu welcher Schnappleitung, ob Kontakte gemeinsam genutzt werden und ob das Gerät eine bestimmte Leitungsfolge erfordert. Vier physische Leitungen sollten nicht automatisch als vier unabhängig gesteuerte Stimulationskanäle beschrieben werden.
Bei Geräten, die stattdessen einen 2,5-mm-Stecker mit zwei Kontakten und nur zwei Snap-Ausgängen verwenden, ist der 2,5-mm-Mono-auf-Dual-4,0-mm-Buchse mit Schnappelektrodenkabel ist eine andere Schnittstellenanordnung und kein Plug-in-Äquivalent zu diesem TRRS-Design.
Vergoldete weibliche Druckknöpfe am Elektrodenende
Jede der vier ausgehenden Leitungen endet in einem 4,0-mm-Buchsen-Schnappstecker, der mit einem passenden männlichen Elektrodenbolzen verbunden werden soll. Das Referenzprodukt spezifiziert vergoldete Kontakte, die ausgewählt werden können, wenn das Projekt diese Kontaktoberfläche erfordert. Die Schnappgehäuse, die Kontaktoberfläche und die Leitungskennzeichnung können für eine konsistente Montage gemeinsam spezifiziert werden.
Der tatsächliche Schnappsitz muss noch anhand der passenden Elektroden überprüft werden. Die nominale 4,0-mm-Bezeichnung ist nützlich für die Auswahl einer Steckverbinderfamilie, doch Halt, Bolzenprofil und Kontakteingriff sollten mit dem vorgesehenen Elektrodenpad oder einer physischen Probe bestätigt werden.
Kabelführung für vier Elektrodenpositionen

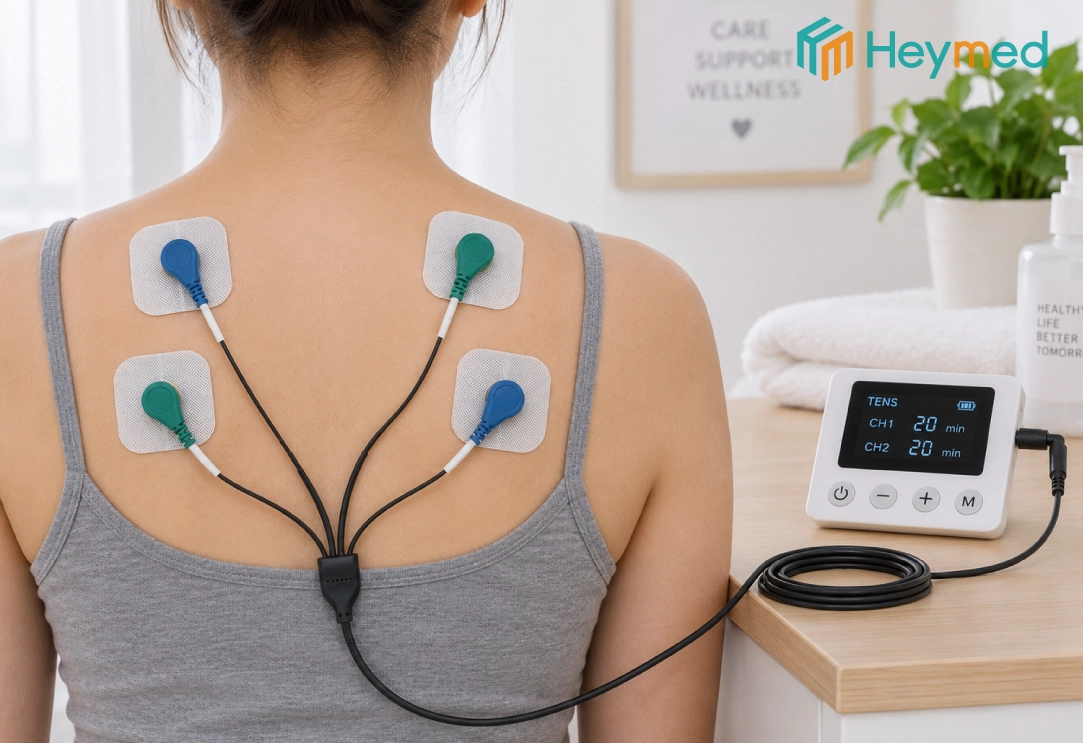

Bei einem praktischen Aufbau eines TENS- oder EMS-Geräts müssen möglicherweise vier Schnappleitungen zu separaten Elektrodenpads führen, während der Controller in einem geeigneten Abstand bleibt. Das Hauptkabel, der Abzweigpunkt und die einzelnen Leitungslängen sollten daher als ein Layout betrachtet und nicht aus einer einzigen Gesamtlänge ausgewählt werden.
Die Leitungsgruppierung und alle farbigen oder gedruckten Kennzeichnungen können dem Verdrahtungsschema des Controllers folgen. Bei einem Ersatzkabel ist die Anpassung der vorhandenen Pinbelegung und Elektrodenanschlüsse wichtiger als nur die Anpassung des äußeren Erscheinungsbilds. Weitere Stecker- und Elektrodenformate finden Sie in unserem TENS- und EMS-Kabel und Elektrodenzubehör Reichweite.
Konfiguration zur Bestätigung vor der Probenahme
Geräteschnittstelle: 2,5 mm vierpoliger (TRRS) Stecker.
Elektrodenende: Vier 4,0-mm-Druckknopfbuchsen mit vergoldeter Kontaktspezifikation.
Verdrahtung: Die Zuordnung von Spitze/Ring/Ring/Hülse und die Funktion jeder Leitung folgen dem genehmigten Ausrüstungsdiagramm.
Kabelführung: Hauptkabellänge, Breakout-Position und vier Abzweiglängen müssen bestätigt werden.
Konstruktion: Für das Projekt ausgewählte Drahtstärke, Mantelmaterial, geformte Übergänge und Zugentlastung.
Identifikation: Leitungsfarben bzw. Beschriftungen, Schnappgehäusefarbe und Verpackung nach Kundenvorgabe.
Entwickeln des richtigen Kabels aus einem Controller- oder Elektrodenmuster

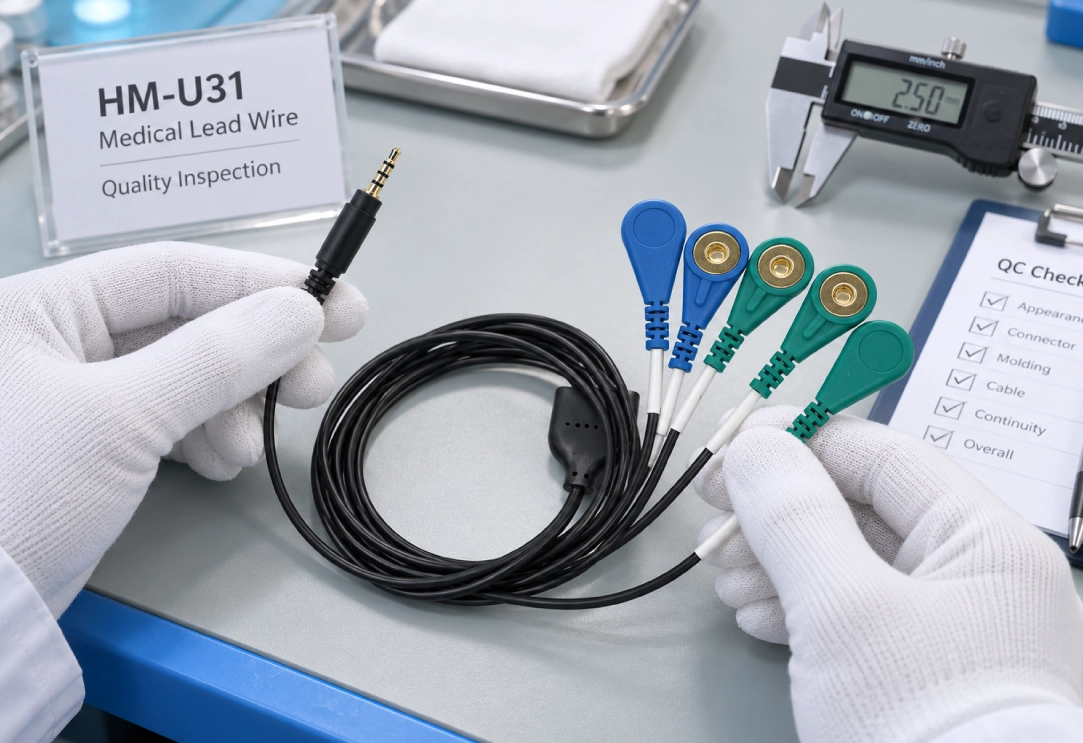

Heymed Medical kann mit dem Original-Ableitungskabel, einer Zeichnung des 2,5-mm-Vierpolsteckers, einer Pinbelegungstabelle oder Mustern der passenden Schnappelektroden beginnen. Die technische Überprüfung konzentriert sich auf die Passform des Steckers, die Kontinuität von den TRRS-Kontakten zu jedem Kabel, die Spezifikation der vergoldeten Schnappverschlüsse und die fertige Kabelführung.
Sobald ein Muster und eine Zeichnung genehmigt sind, kann dieselbe Definition als Leitfaden für die Steckverbindermontage, das Umspritzen, die Leitungsidentifizierung, die elektrische Inspektion und die OEM/ODM-Produktion dienen. Projekte, die einen anderen Geräteanschluss oder eine benutzerdefinierte Anschlussanzahl erfordern, können über unsere überprüft werden Kundenspezifische medizinische Kabelkonfektionen Fähigkeit.
Für ein genaues Angebot geben Sie bitte die vorgesehene Geräteschnittstelle, die Vierleiter-Pinbelegung, den passenden Elektrodentyp, die gewünschten Kabel- und Abzweiglängen, den Materialbedarf und die geschätzte Bestellmenge an.
