Geschirmtes 6-poliges Push-Pull-auf 5-adriges 3,5-mm-Buchsen-Elektrodenkabel mit Schnappverschluss

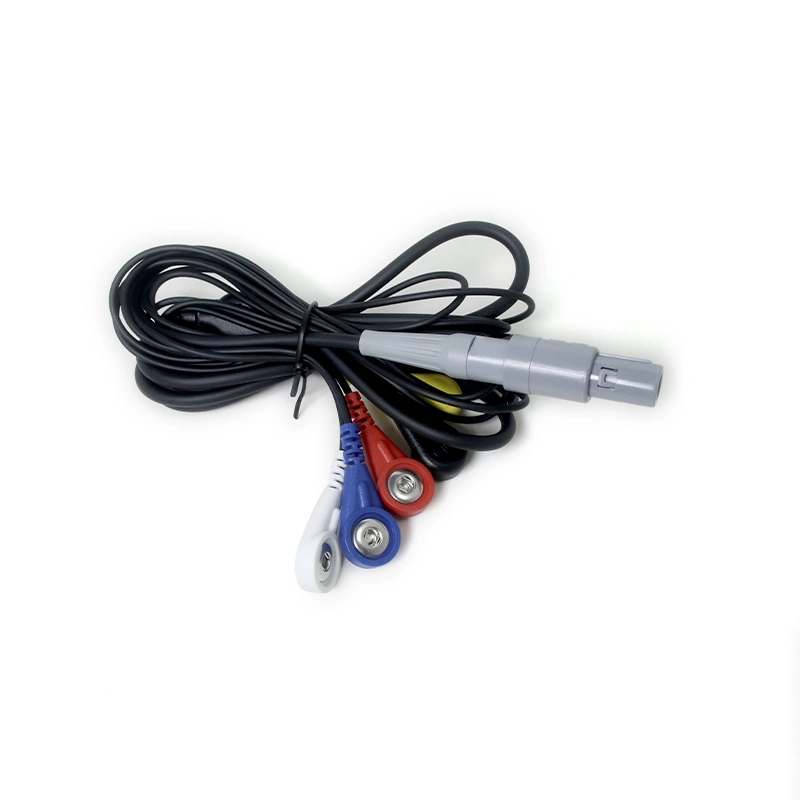

Dieses fünfadrige Elektrodenkabel kombiniert einen 6-poligen LEMO-kompatiblen Push-Pull-Stecker mit Verriegelung und fünf einzelnen 3,5-mm-Elektrodenklemmen. Es bietet eine organisierte Verbindung zwischen kompatiblen Rehabilitations-, TENS-, EMS- und Elektrostimulationsgeräten sowie mehreren Schnapp-Elektrodenschnittstellen.

Der geschirmte mehradrige Kabelaufbau ist für Projekte konzipiert, bei denen mehrere Elektrodenkanäle über einen geräteseitigen Anschluss geführt werden müssen. Steckerkodierung, Pinbelegung, Leitungsidentifizierung, Abschirmungsstruktur, Kabellänge und Umspritzung können je nach Zielgerät entwickelt werden und sind nicht auf eine feste Kabelkonfiguration beschränkt.

Verriegelbarer Push-Pull-Stecker für geräteseitige Integration

Auf der Geräteseite kommt ein kompakter 6-poliger Push-Pull-Stecker mit Verriegelung zum Einsatz. Diese Steckverbinderarchitektur bietet eine abnehmbare Schnittstelle und hält das Kabel nach dem Stecken mechanisch fest. Dadurch eignet es sich für Geräte, bei denen eine sicherere Verbindung als bei einem einfachen kraftschlüssigen Stecker erforderlich ist.

Das Aussehen des Steckers allein bestimmt nicht die Kompatibilität. Steckverbinderserien, Gehäuseabmessungen, Ausrichtung der Keilnuten, Kontaktanzahl, Stecktiefe und elektrische Pinbelegung müssen alle mit der vorgesehenen Ausrüstung übereinstimmen.

Heymed Medical kann den Gegenstecker, die Gerätezeichnung, die Pinbelegungsdefinition oder ein vorhandenes Kabelmuster vor der Prototypenproduktion überprüfen. Wenn ein weiterer geräteseitiger Anschluss erforderlich ist, kann die gleiche Fünf-Leiter-Architektur auch als Teil eines entwickelt werden kundenspezifische medizinische Kabelkonfektionierung .

Fünf unabhängige 3,5-mm-Schnappelektrodenanschlüsse

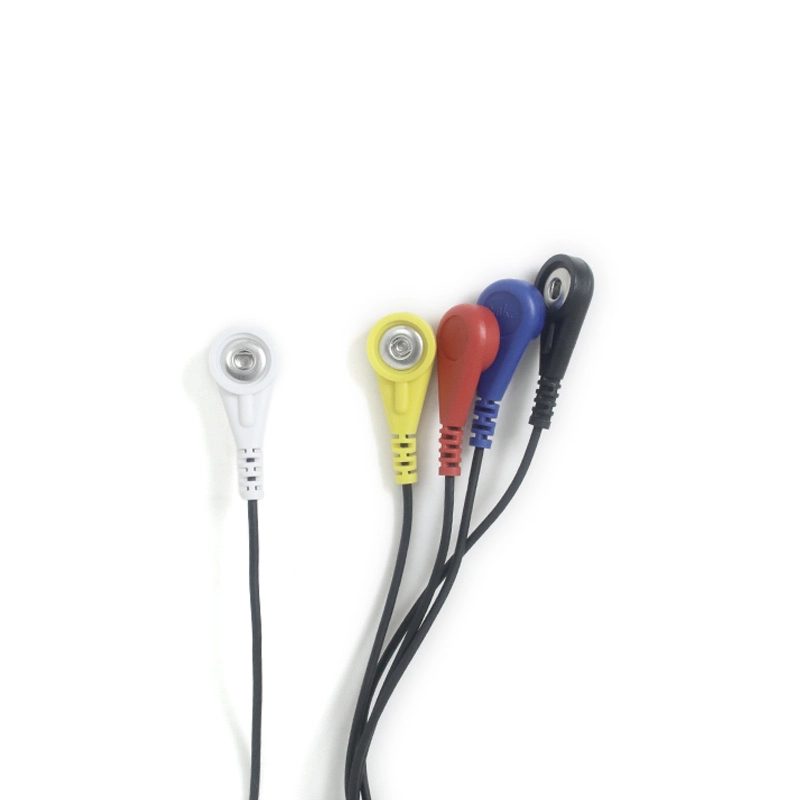

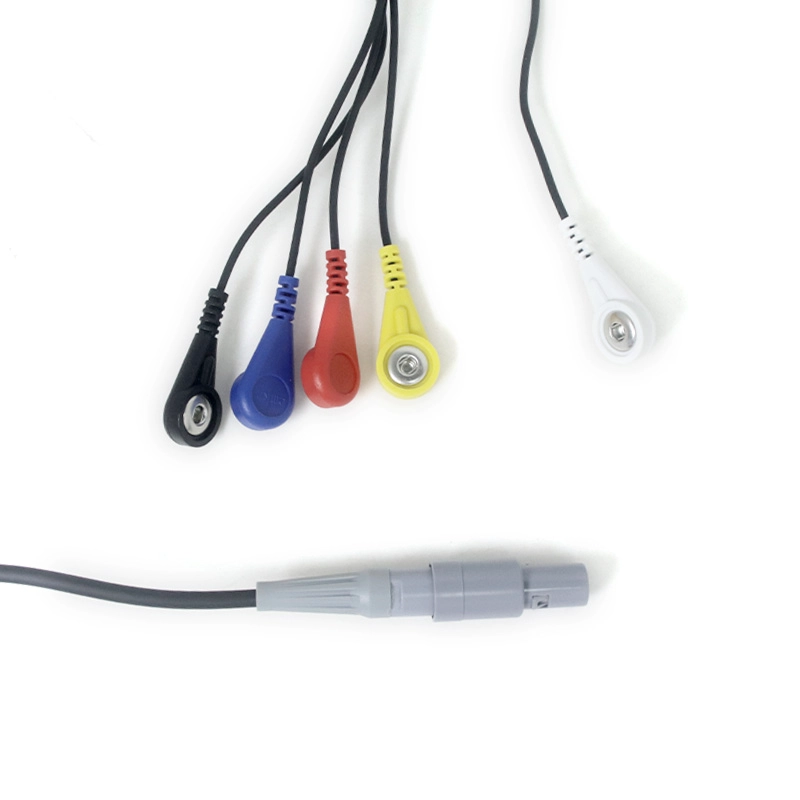

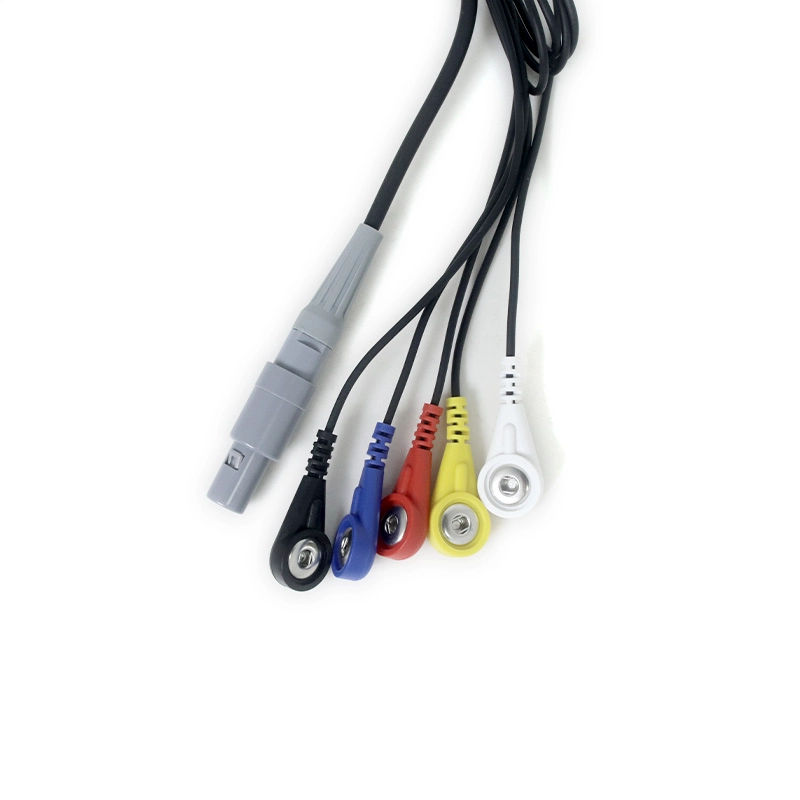

Der geräteseitige Anschluss ist in fünf einzelne Elektrodenleitungen unterteilt, die jeweils in einer 3,5-mm-Klinkenbuchse enden. Dadurch können fünf kompatible Schnappelektroden unabhängig voneinander angeschlossen werden, während die geräteseitige Schnittstelle in einem einzigen Anschluss zentralisiert bleibt.

Individuelle Umspritzungsfarben sorgen für eine klare visuelle Identifizierung zwischen den Leitungen und können entsprechend der vom Kunden genehmigten Kanalanordnung angepasst werden. Leitungsfolge, Abzweiglänge, Farbkodierung und Kanalzuordnung können alle entsprechend der elektrischen Definition des Zielgeräts konfiguriert werden.

Bei Systemen mit passenden Klebeelektroden kann das Kabel gemeinsam mit ausgewertet werden vorgelierte 3,5-mm-Schnappelektrodenpads . Der endgültige Schnappsitz und die elektrische Kompatibilität sollten vor der Serienproduktion mit der tatsächlichen Elektrode und Ausrüstung überprüft werden.

Geschirmtes Mehrleiterkabel für Mehrleitergeräte

Wenn mehrere elektrische Kanäle durch eine Kabelbaugruppe geführt werden, werden Leiterlayout und Abschirmung zu wichtigen Bestandteilen des gesamten Verbindungsdesigns. Dieses Produkt kann je nach Projektanforderungen mit Geflecht- oder Spiralschirmung konfiguriert werden.

Eine Abschirmung kann zur Bewältigung elektromagnetischer Störungen innerhalb des Kabelsystems beitragen, die endgültige Leistung hängt jedoch von der gesamten Gerätearchitektur ab, einschließlich Erdungsmethode, Kabellänge, Leiteranordnung, Steckeranschluss und der umgebenden elektrischen Umgebung.

Verseilte verzinnte oder versilberte Kupferleiter können zusammen mit PVC-, TPE- oder Silikonmantelmaterialien je nach Flexibilität, wiederholter Bewegung und Anforderungen an das fertige Gerät bewertet werden.

Wichtige technische Details, die vor der Probenahme bestätigt werden müssen

Geräteanschluss: Steckverbinderserie, Gehäusegröße, Keilnut, Kontaktanordnung und Anschlussstruktur sollten mit der Zielausrüstung übereinstimmen.

Pinbelegung und Kanalzuordnung: Jeder geräteseitige Kontakt sollte gemäß der genehmigten Verdrahtungsdefinition zugeordnet werden.

Elektrodenschnittstelle: Die 3,5-mm-Einrastgeometrie mit Innengewinde sollte anhand des vorgesehenen Elektrodenbolzens überprüft werden.

Abschirmungsaufbau: Je nach Gerätearchitektur und Kabelanforderungen kann eine Geflecht- oder Spiralschirmung gewählt werden.

Kabelkonfiguration: Standardlängen von 100 cm, 1,5 m, 2,5 m, 3 m oder projektspezifische Längen können zusammen mit individuellen Leitungsabmessungen entwickelt werden.

Materialien und Umspritzung: Leiter, Mantelmaterial, Leitungsfarben, Zugentlastung und geformte Steckergeometrie können für OEM/ODM-Projekte konfiguriert werden.

Die Kabelarchitektur sollte dem tatsächlichen Gerätedesign entsprechen

Ein fünfadriges Elektrodenkabel sollte nicht nur nach der Anzahl der Elektrodenausgänge ausgewählt werden. Der Geräteanschluss, die Pinbelegung, die Kanaldefinition, die Abschirmungsstruktur, die Leitungslänge und die Elektrodenschnittstelle müssen alle der tatsächlichen Gerätearchitektur entsprechen.

Heymed Medical kann PCB-Definitionen, Steckerzeichnungen, Gerätespezifikationen, Kanaltabellen und Referenzmuster überprüfen, bevor ein technischer Prototyp erstellt wird. Dies ist besonders nützlich für Ersatzkabelprojekte und die Entwicklung neuer Geräte, bei denen mechanisch ähnliche Steckverbinder möglicherweise unterschiedliche elektrische Zuordnungen verwenden.

Wenn eine einfachere Zwei-Elektroden-Architektur erforderlich ist, a DC 2,35 mm auf zwei 2,0 mm Elektrodenkabel ist ein weiteres Beispiel dafür, wie der geräteseitige Anschluss und die Elektrodenschnittstelle für unterschiedliche Geräteanforderungen entwickelt werden können.

Vom technischen Muster bis zur kontrollierten OEM/ODM-Produktion

Die kundenspezifische Kabelentwicklung kann mit einem Gerätemodell, einer Steckerspezifikation, einem Schaltplan, einer Kanaldefinition oder einem vorhandenen Kabelmuster beginnen. Unser Ingenieurteam kann die mechanische und elektrische Schnittstelle überprüfen, bevor das Prototypkabel vorbereitet wird.

Während der Probenahme können das Zusammenstecken der Steckverbinder, die Ausrichtung der Keilnuten, die Kontinuität zwischen Stift und Leiter, der Schnappverschluss, die Abschirmungsstruktur, die Kabelabmessungen und die gesamte Verarbeitung anhand der genehmigten Produktspezifikation überprüft werden.

Sobald die Konfiguration bestätigt ist, können Leitermaterialien, Abschirmung, Ummantelung, Umspritzung, Leitungsidentifizierung sowie Montage- und Inspektionsanforderungen in die wiederholbare Produktion übertragen werden. Weitere Elektroden- und Leitungsdrahtarchitekturen sind in unserem Angebot verfügbar TENS- und EMS-Kabel und Elektrodenzubehör Reichweite.
