4 極プラグが重要な理由

TRRS プラグには、チップ、リング 1、リング 2、スリーブの 4 つの個別のコンタクト位置があります。電極リード線上のこれらの接点の機能は、ホストデバイスのピン配列によって決まります。プラグの形状は 4 極オーディオ コネクタに似ていますが、その電極配線が民生用オーディオ機器と互換性があるわけではありません。

新しいケーブルが基準サンプルから作成される場合、最初にチェックされるのはデバイス側の接点マッピングです。つまり、どの TRRS 接点がどのスナップ リードに接続されているか、接点が共有されているかどうか、および機器が特定のリード シーケンスを必要としているかどうかです。 4 つの物理的リードは、自動的に 4 つの独立して駆動される刺激チャネルとして説明されるべきではありません。

代わりに 2 接点 2.5mm コネクタと 2 つのスナップ出力のみを使用する機器の場合、 2.5mm モノラル - デュアル 4.0mm メス スナップ電極ケーブル は異なるインターフェイス配置であり、この TRRS 設計と同等のプラグインではありません。

電極端の金メッキメススナップ

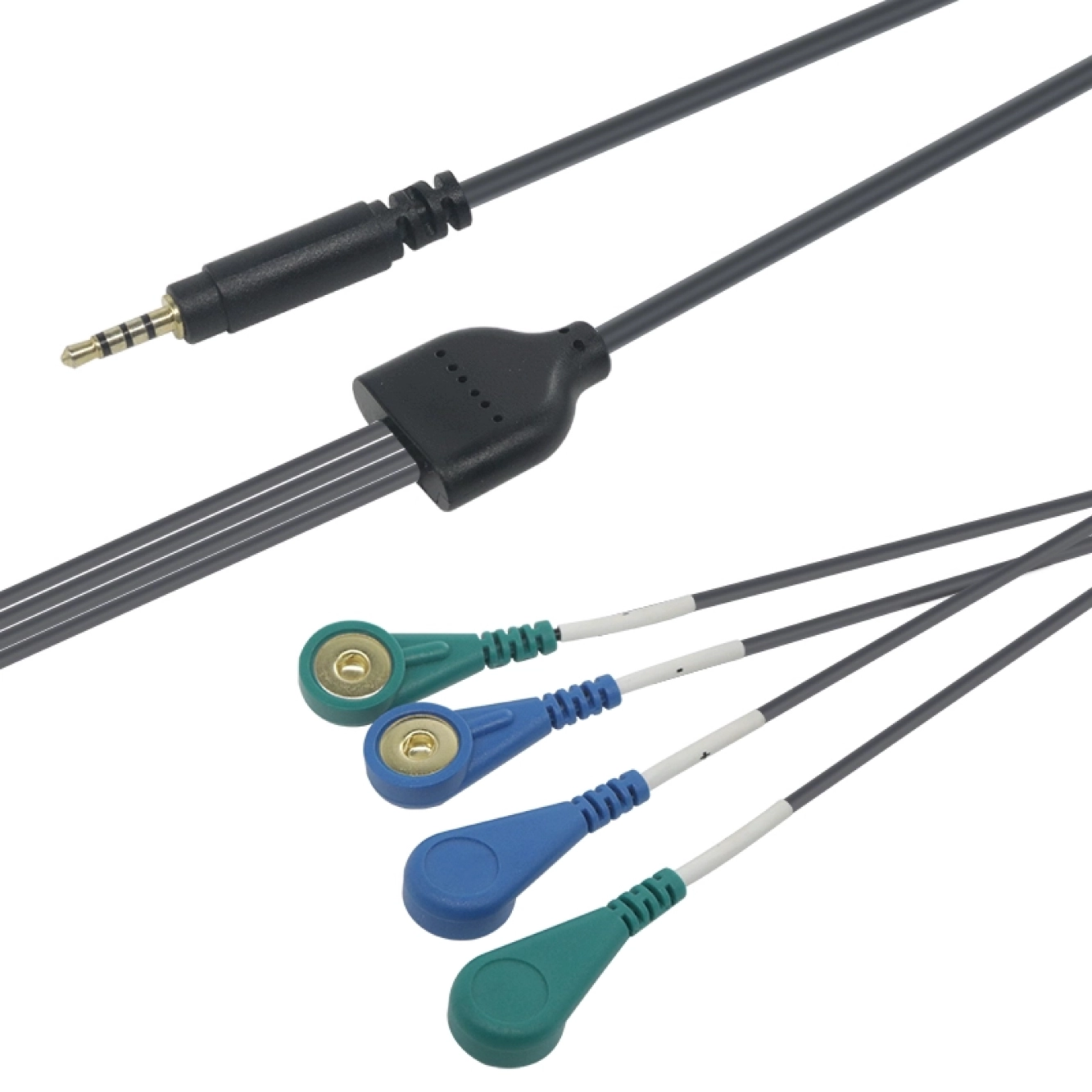

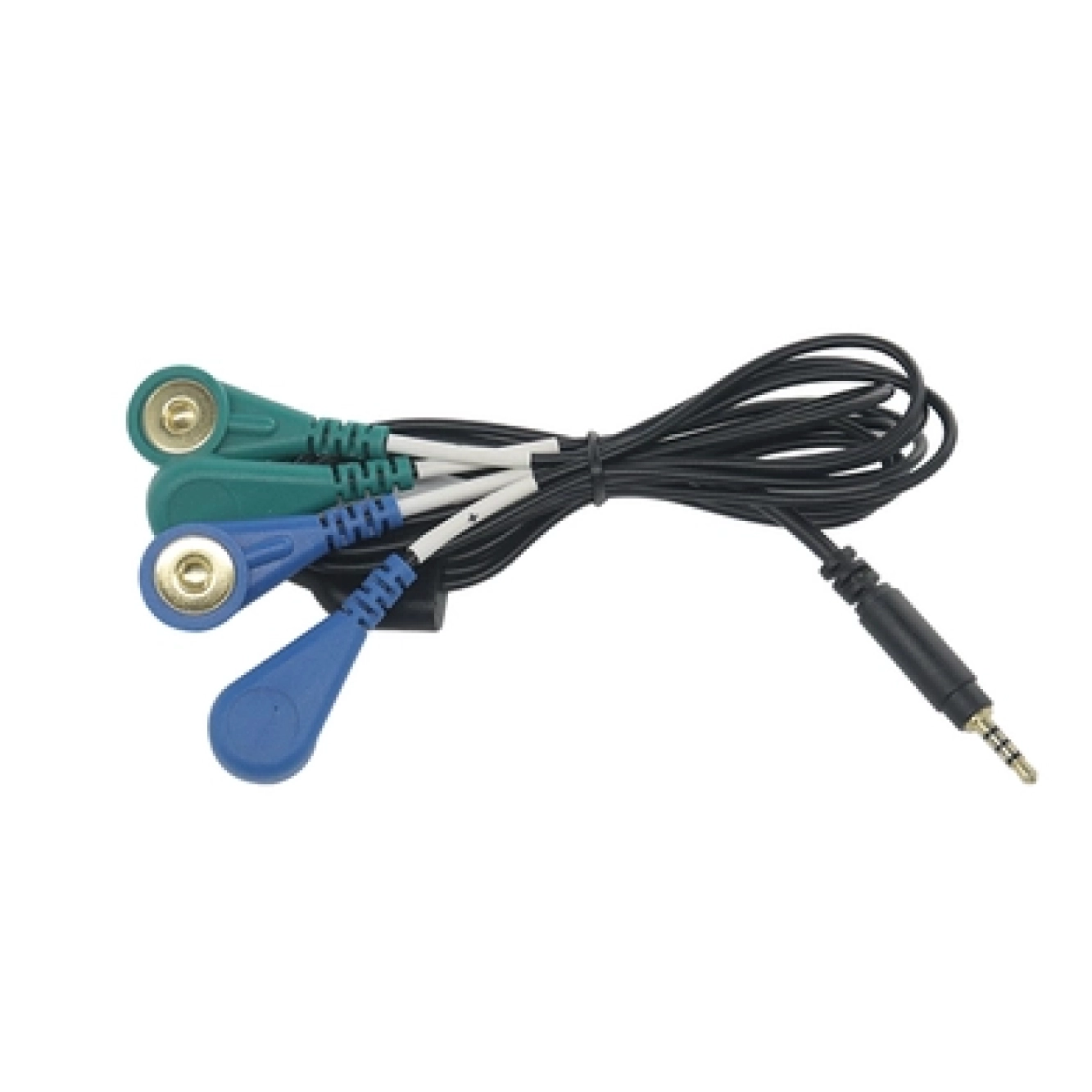

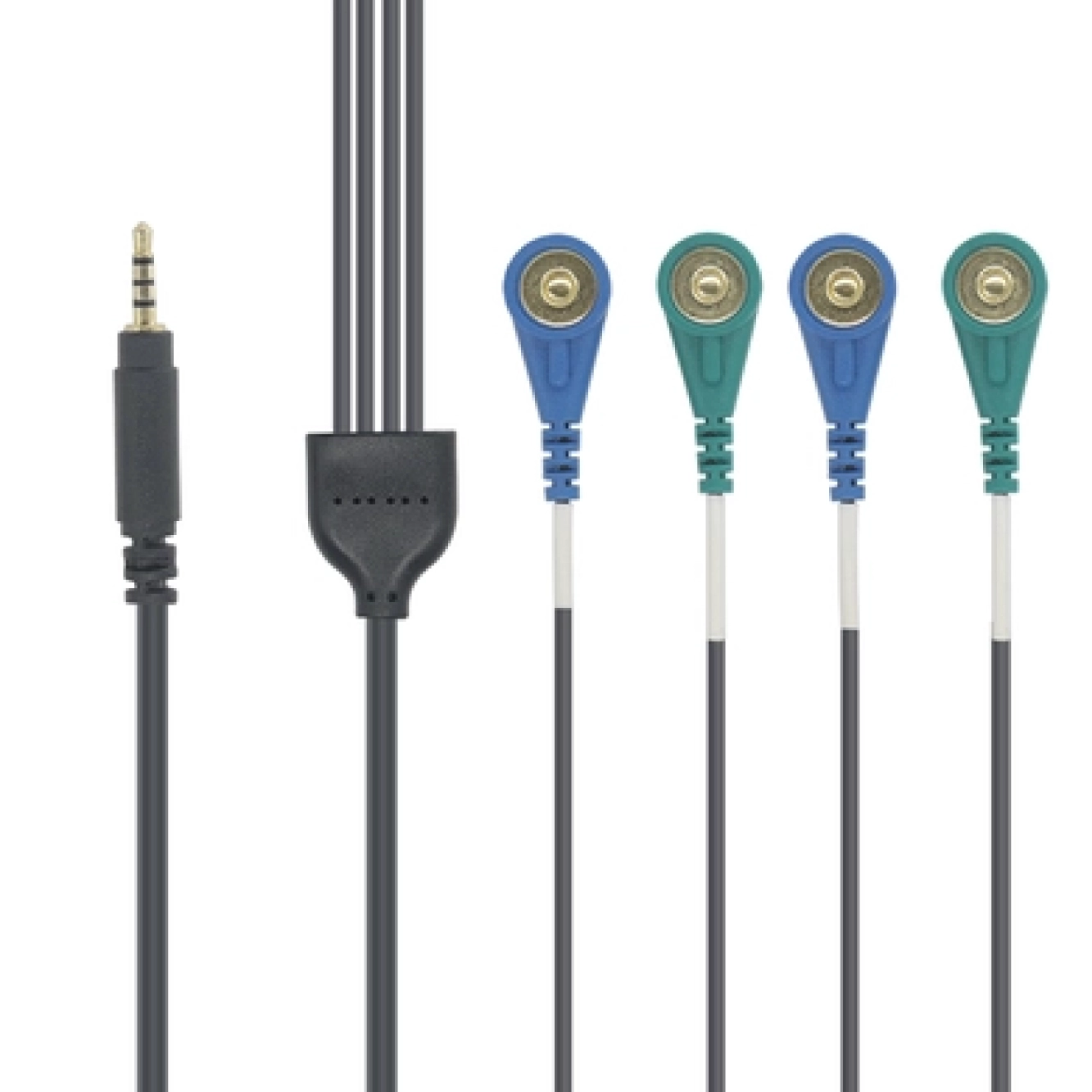

4 つの出力リード線はそれぞれ、対応する雄型電極スタッドと係合することを目的とした 4.0 mm 雌型スナップ コネクタで終わります。リファレンス製品は金メッキ接点を指定しており、プロジェクトで接点の仕上げが必要な場合に選択できます。一貫したアセンブリを実現するために、スナップ ハウジング、コンタクトの仕上げ、およびリードの識別を一緒に指定できます。

実際のスナップフィットは、嵌合電極に対してチェックする必要があります。公称 4.0 mm の指定はコネクタ ファミリを選択するのに役立ちますが、保持力、スタッド プロファイル、およびコンタクトの係合は対象の電極パッドまたは物理サンプルで確認する必要があります。

4 つの電極位置のケーブル配線

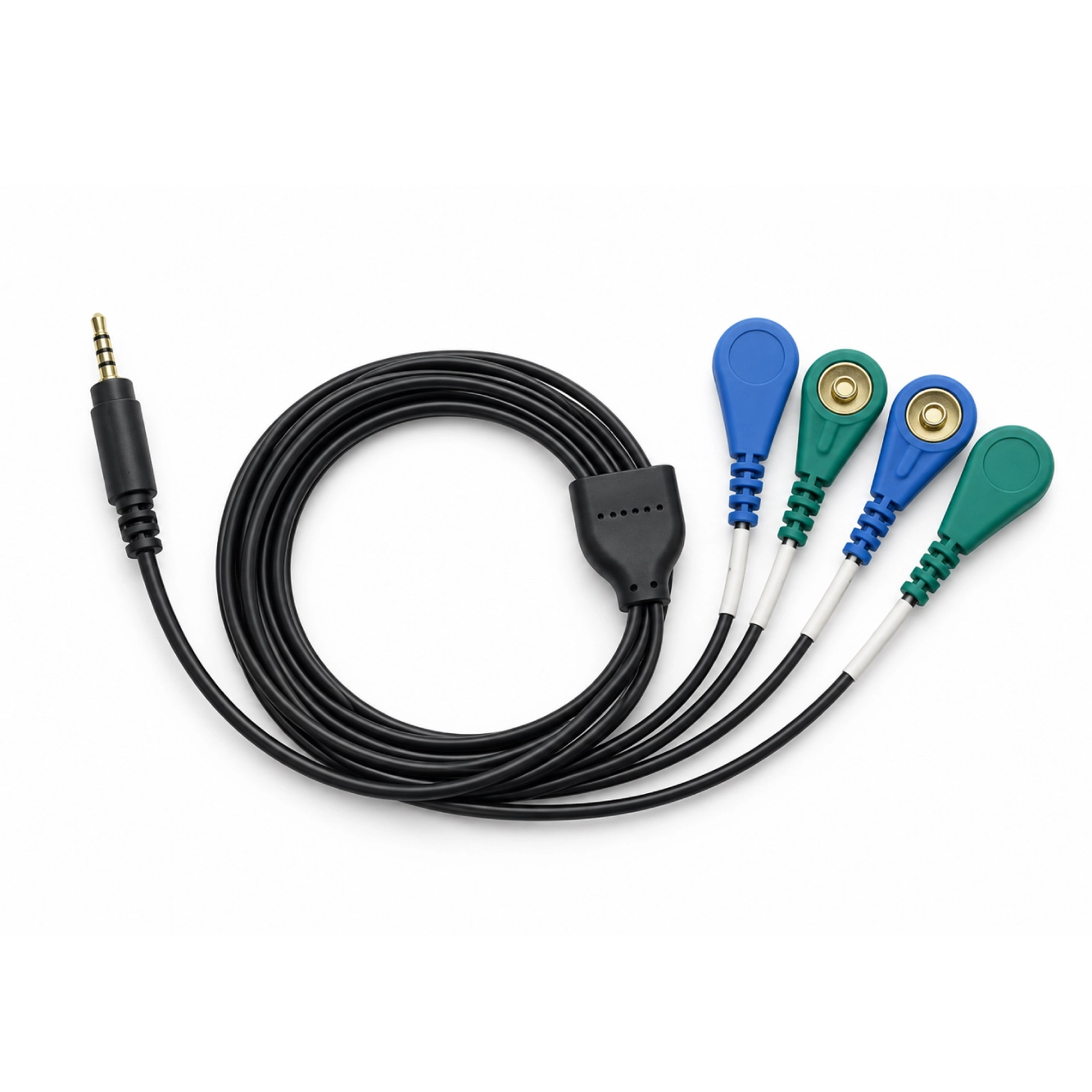

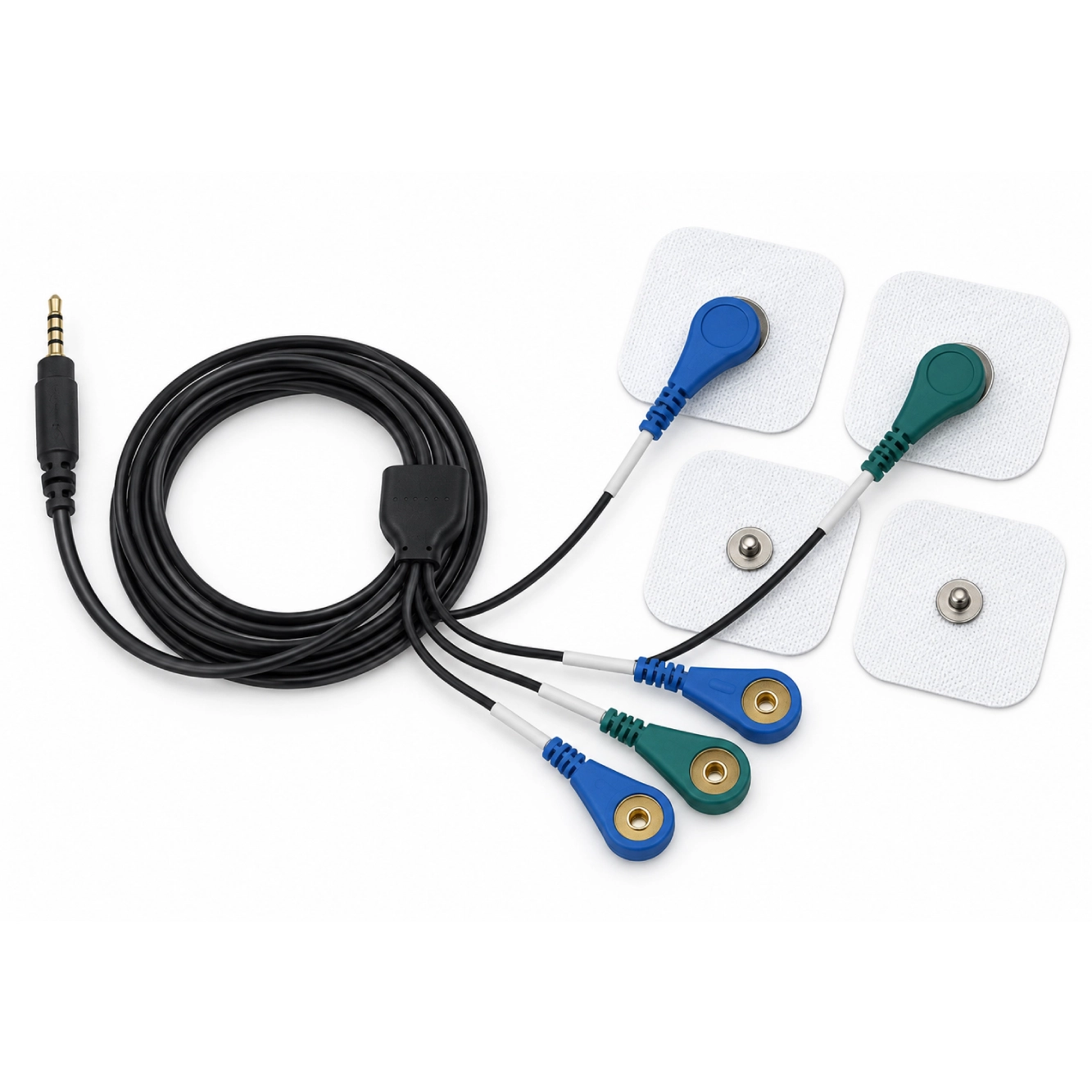

実際の TENS または EMS 機器の設定では、コントローラーが適切な距離にある間に 4 本のスナップ リードが別々の電極パッドに到達する必要がある場合があります。したがって、メインケーブル、ブレークアウトポイント、および個々のリードの長さは、単一の全長から選択するのではなく、1 つのレイアウトとして考慮する必要があります。

リード線のグループ化および任意の色または印刷された識別子は、コントローラーの配線スキームに従うことができます。交換リードの場合、外観だけを一致させるよりも、既存のピン配置と電極接続を一致させることが重要です。他のコネクタおよび電極フォーマットも当社で入手可能です。 TENS および EMS ケーブルおよび電極アクセサリ 範囲。

コントローラーまたは電極のサンプルから適切なケーブルを開発する

Heymed Medical は、オリジナルのリード線、2.5 mm 4 極コネクタの図面、ピン割り当てテーブル、または一致するスナップ電極のサンプルから開始できます。エンジニアリングレビューでは、コネクタの適合性、TRRS コンタクトから各リード線までの連続性、金メッキのスナップ仕様、完成したケーブル配線に焦点を当てています。

サンプルと図面が承認されると、同じ定義に基づいてコネクタの組み立て、オーバーモールディング、リードの識別、電気検査、OEM/ODM 生産を行うことができます。別のデバイス コネクタまたはカスタム リード数を必要とするプロジェクトは、 カスタム医療用ケーブル アセンブリ 能力。

正確な見積りを得るには、対象となる機器のインターフェース、4 リードのピン配置、一致する電極タイプ、希望のケーブルと分岐の長さ、材料要件、および推定注文数量をお知らせください。
