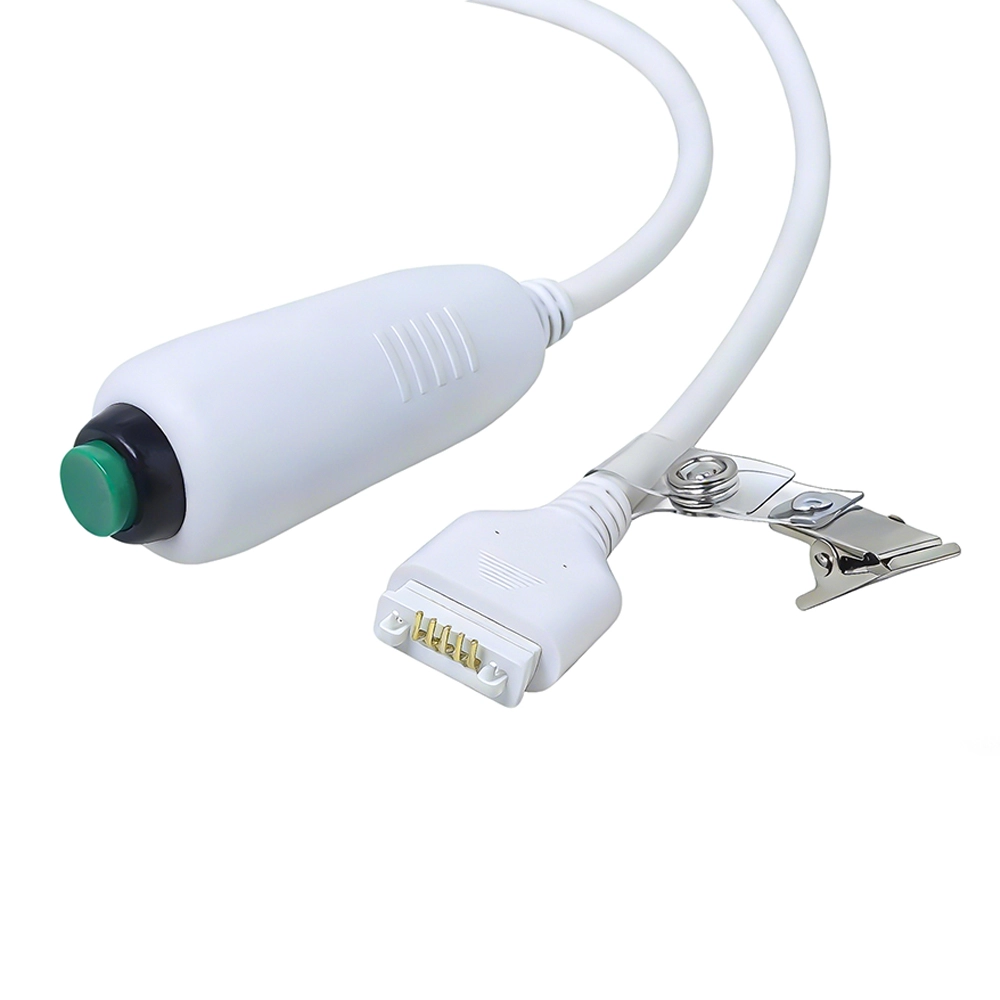

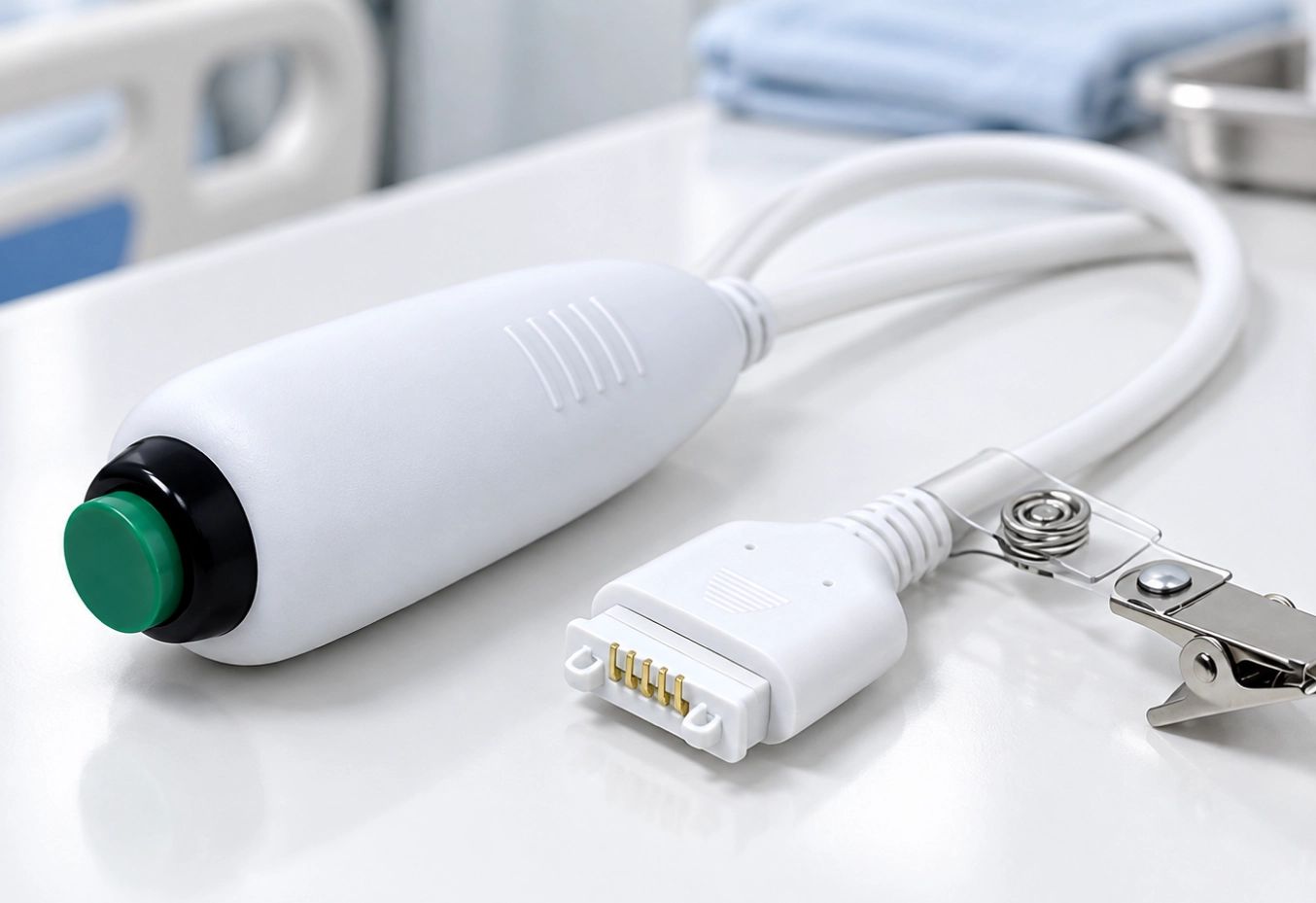

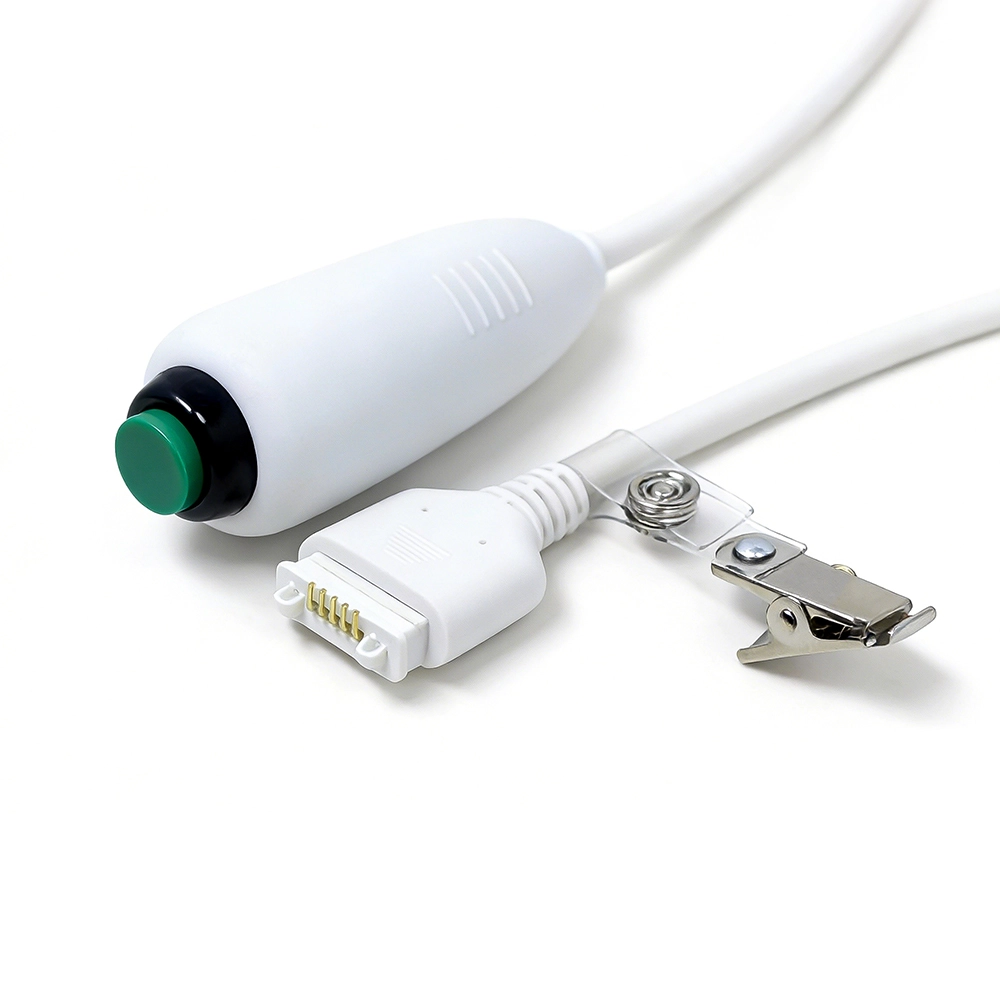

ノーマルオープンのモメンタリ押しボタン動作

標準構成では、通常開の瞬間的セルフリセット スイッチが使用されます。ボタンが押されていない場合、定義されたスイッチ回路は開いたままになります。ボタンを押すと、承認された配線構成に従って回路状態が一時的に変更され、ボタンを放すと自動的に休止位置に戻ります。

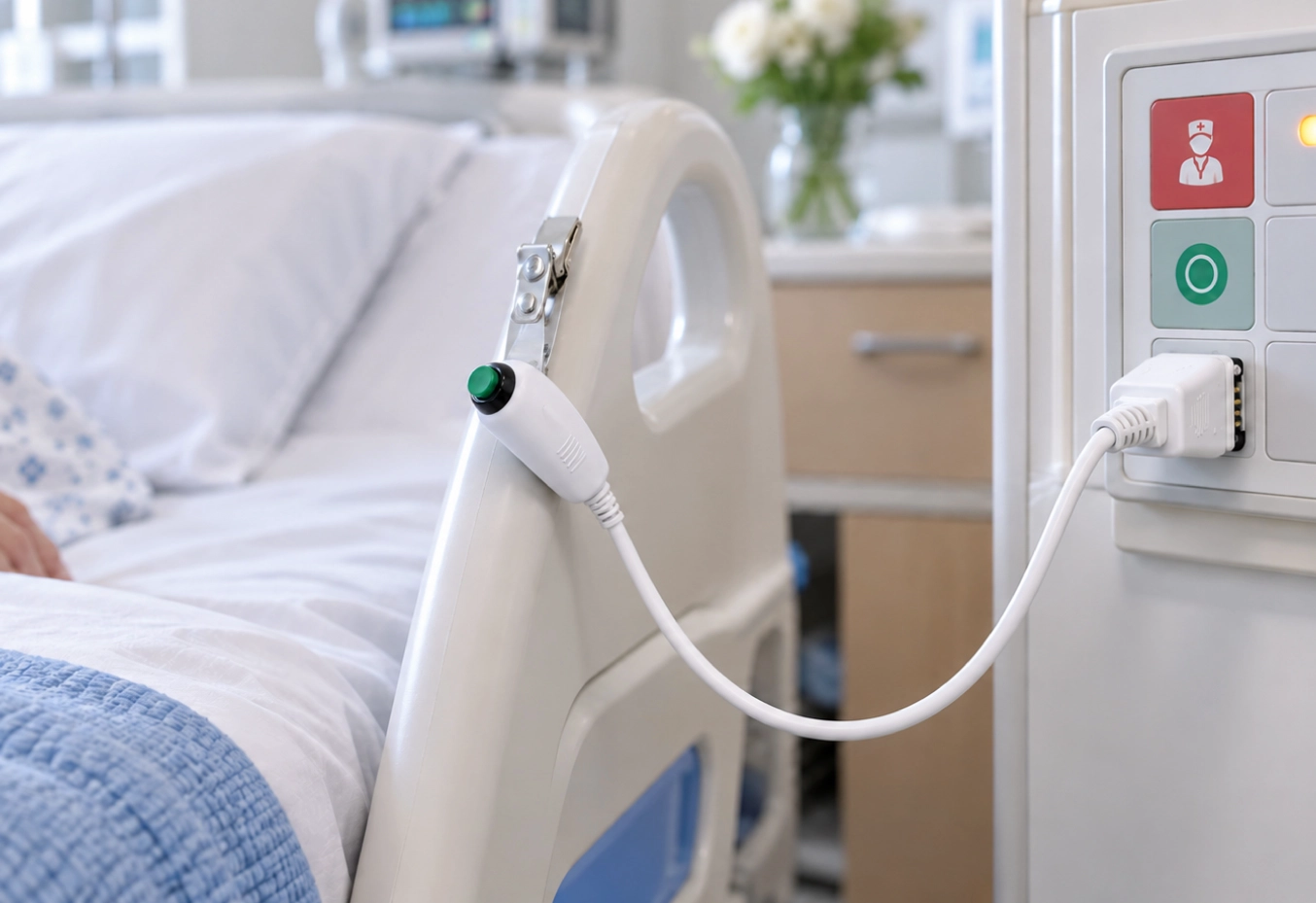

この動作原理は、機械的にラッチされたスイッチではなく、ユーザーが一時的に生成した制御入力を必要とするシステムに適しています。実際のスイッチ機能や信号定義は対象となるナースコールやベッドサイド通信システムに合わせてご確認ください。

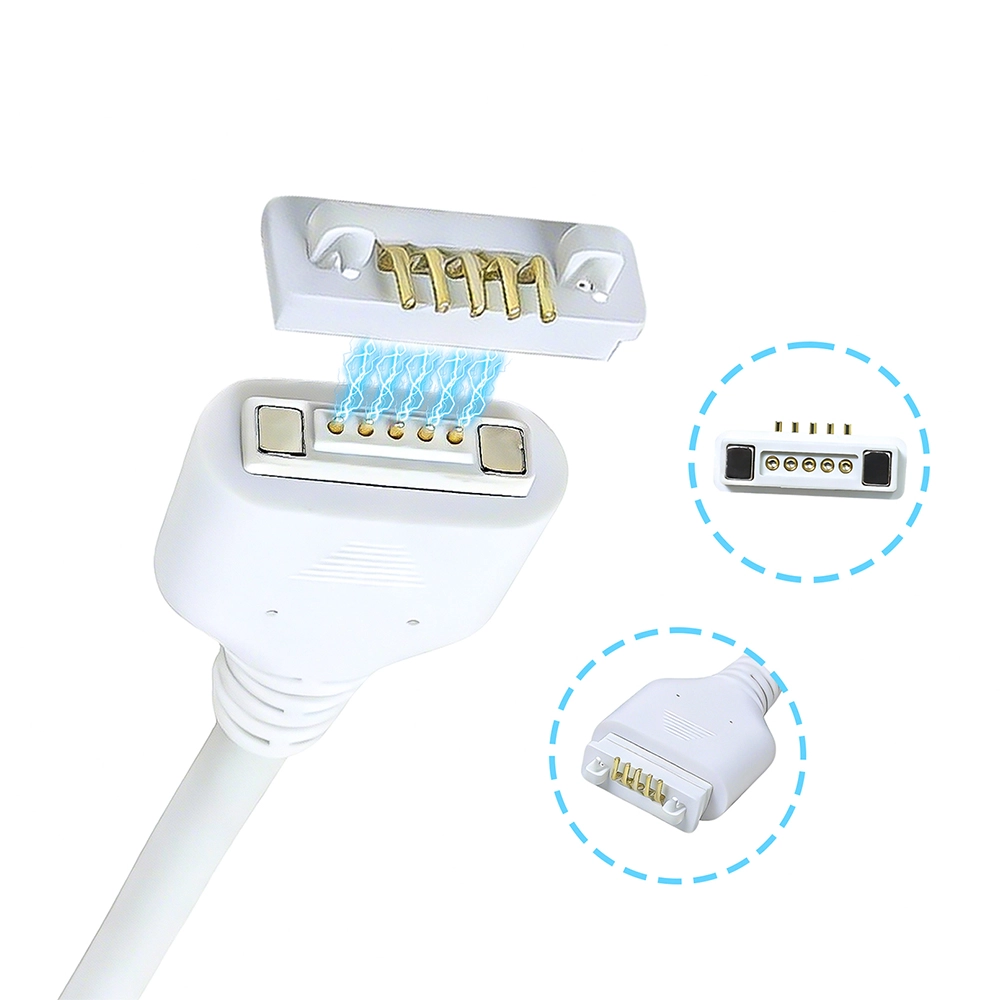

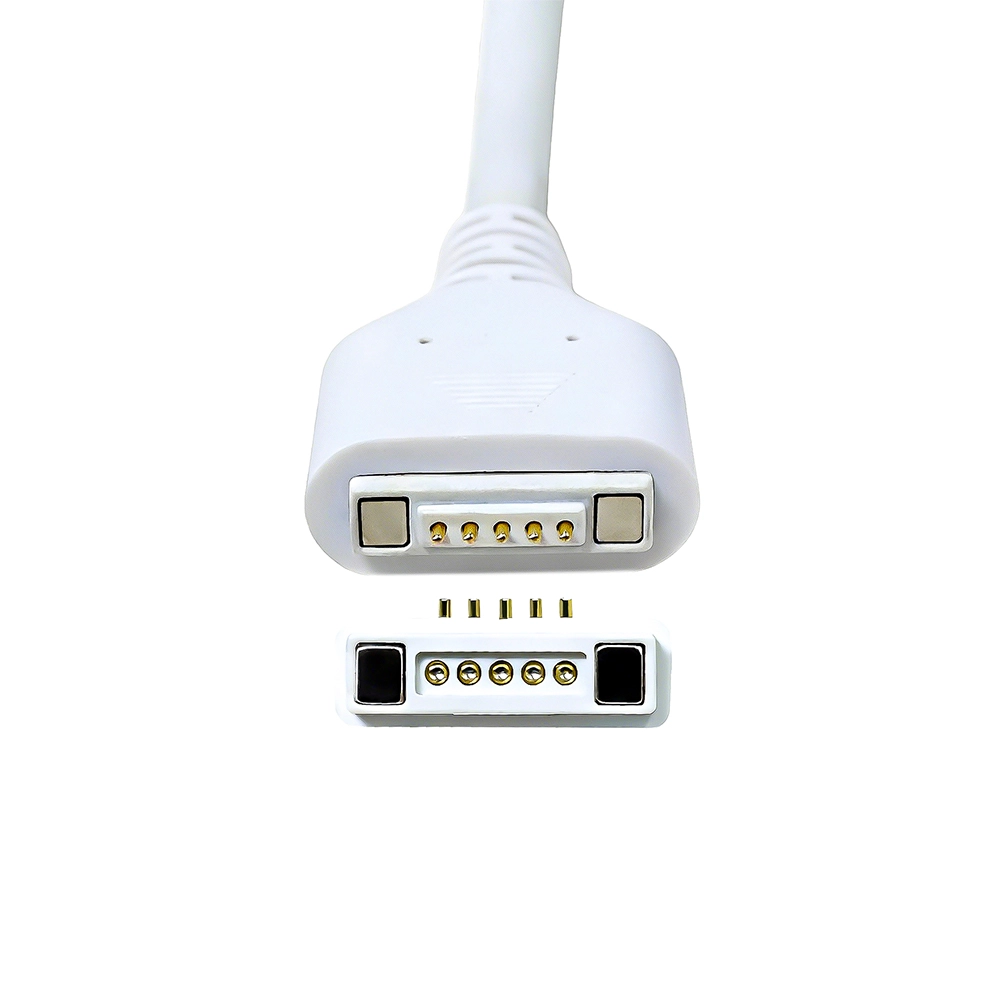

コンパクトな 5 ピン スプリングコンタクト インターフェイス

機器側のコネクタは、5 つのバネ式電気接点を使用します。バネ接点構造により、ケーブルが対応するデバイス インターフェイスに係合したときに接点の移動が制御されます。

コンタクトのピッチ、移動距離、バネ力、コンタクトの長さ、ハウジングの寸法、嵌合方向はすべて、コネクタの性能に影響を与える可能性があります。したがって、見た目が似ているコネクタは、機械的または電気的に交換可能であると自動的にみなされるべきではありません。

さまざまなスプリング接点レイアウトが必要なプロジェクトの場合、追加のインターフェース構造を当社のソリューションを通じて開発できます。 ポゴピン、磁気および FPC コンポーネント ソリューション。

ピン配置は実際のナース コール システムと一致する必要があります

5 極コネクタは、ケーブルの電気的機能を自動的に定義しません。機器のアーキテクチャに応じて、異なる接点がモーメンタリ スイッチ回路に割り当てられたり、他のシステム機能用に予約されたりすることがあります。

Heymed Medical は、プロトタイプの開発前に、デバイスのピン配置図、PCB 定義、配線図、嵌合コネクタの寸法、または既存のケーブル サンプルをレビューできます。

押しボタン ケーブルがより大きな内部接続システムの一部を形成する場合、それを一緒に開発することもできます。 医療機器ワイヤーハーネス 内部端子、PCB コネクタ、追加の機器モジュールへの接続用。

エンジニアリングサンプルからOEM/ODM生産まで

カスタム ナース コール ケーブルの開発は、機器モデル、コネクタ図面、配線定義、または既存の参照サンプルから開始できます。当社のエンジニアリング チームは、プロトタイプを準備する前に、機械的インターフェイスと電気的スイッチ ロジックの両方をレビューできます。

サンプル開発中に、コネクタの嵌合、スプリング接点の係合、スイッチの動作、ピン間の導通、作動力、ケーブルの寸法、張力緩和を、承認されたプロジェクトの要件に照らしてチェックできます。

別のデバイス コネクタ、ボタン ハウジング、またはケーブル アーキテクチャが必要な場合は、当社を通じてアセンブリを開発できます。 カスタム医療用ケーブル アセンブリ エンジニアリング能力と製造能力。
