デバイスに差し込むプラグは、耳電極ケーブルが互換性があることを証明するものではありません。機械的な嵌合と電気的な定義は 2 つの別個のチェックです。

OEM バイヤーとエンジニアリング チームの場合、コネクタ ハウジング、直径、ピッチは一致していても、内部ピンの割り当て、極性、チャネル定義、または電極マッピングは異なっている場合があります。このため、サンプルが承認される前に、交換用ケーブルをホスト デバイスに対して検証する必要があります。

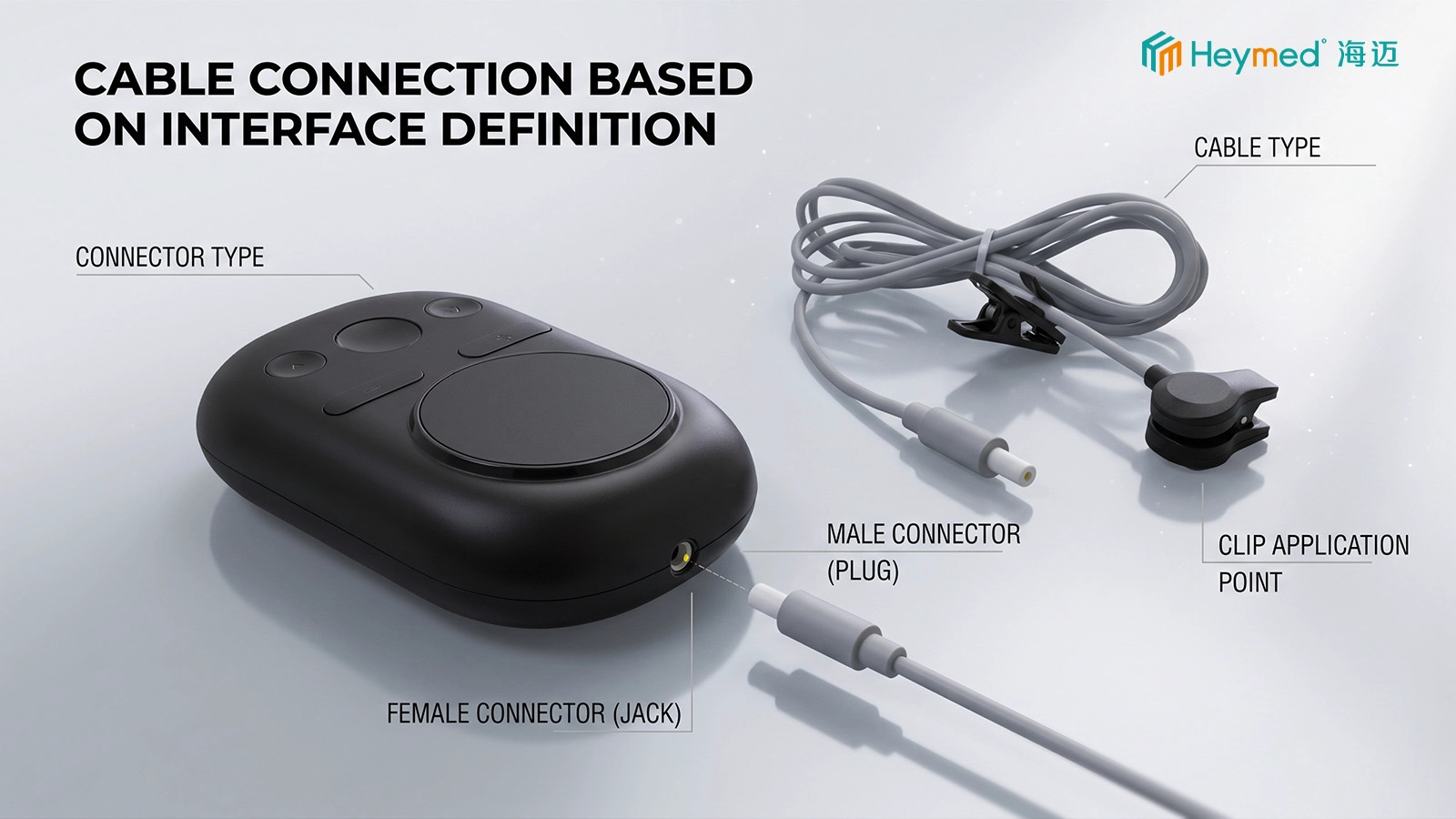

物理的な適合性と電気的互換性は別の問題です

視覚的に一致すると、コネクタ ファミリ、おおよそのサイズ、嵌合スタイルを識別するのに役立ちます。内部の各端子が何に接続されているかは確認できません。したがって、ケーブルは機械的に適合していても、ターゲット コントローラーまたは取得モジュールに対して正しく配線されていない可能性があります。

調達チームにとって、既存のアクセサリを交換する場合、この区別は重要です。 「プラグは同じに見える」ということは出発点としては役立ちますが、それが最終的な承認基準であってはなりません。

DC 2.35mm: 同じ公称インターフェイスで配線が定義されない

ヘイメッド メディカルが提供するのは、 DC 2.35mm 導電性シリコン tVNS / taVNS 耳電極ケーブル そして DC 2.35mm デュアル Ag/AgCl イヤークリップ電極ケーブル。どちらも DC 2.35 mm デバイス側インターフェイスを使用しますが、電極構造が異なり、電気マッピングはターゲット デバイス定義に従う必要があります。

コネクタの直径だけでは、極性、内部接点の割り当て、またはデバイス側接点と耳電極の間の関係を定義しません。 2 つのコントローラーは、電気接点を異なるように割り当てながら、機械的には同様の 2.35 mm コネクタを使用できます。

サンプリングの前に、ホストデバイスのピン定義、必要な電極マッピング、および意図された極性またはチャネル関係を確認してください。プロジェクトが交換用ケーブルの場合は、承認された動作サンプルを比較参照として使用することもできます。

2.54mm Dupont: ピッチはインターフェイスの一部にすぎません

の 2.54mm デュポン - Ag/AgCl イヤークリップ電極ケーブル も良い例です。 「2.54mm Dupont」はインターフェイス ファミリを説明していますが、OEM プロジェクトではコネクタの性別、極数、ハウジングの方向、ワイヤ シーケンス、および信号の割り当てを定義する必要があります。

オスとメスのコネクタを同じ部品として扱うことはできませんが、性別とピッチが同じ 2 つのコネクタであっても、異なるワイヤ順序を使用する可能性があります。ピン配置図の見る方向も重要です。嵌合面から見た図は、ワイヤ挿入側と比較すると逆に見えることがあります。

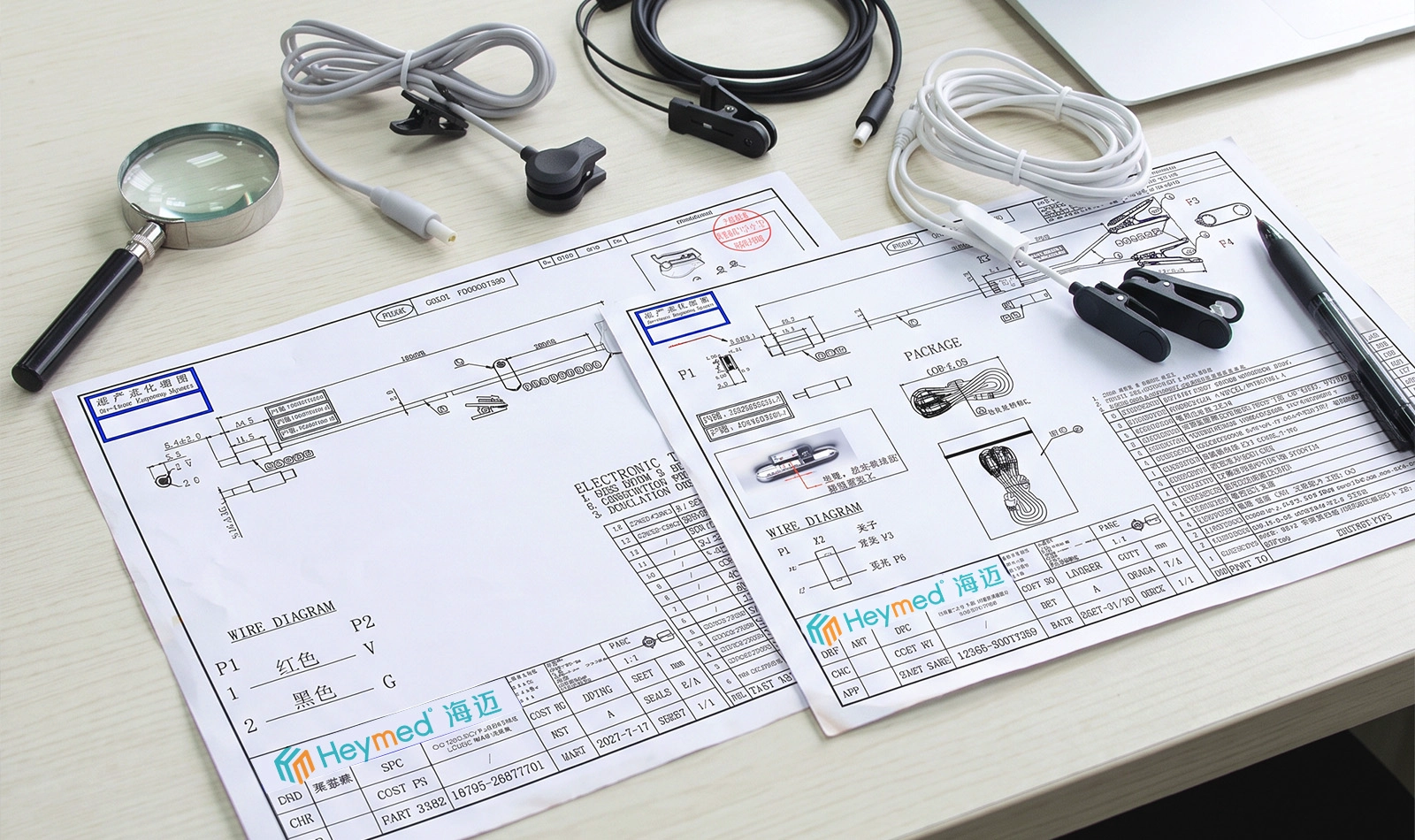

生体信号システムおよびプロトタイプ システムの場合、色とチャネルのマ​​ッピングが承認された図面または仕様で管理されていない限り、ワイヤの色からチャネル機能を推測しないでください。

耳電極ケーブルの見積もりまたはサンプルを作成する前に何を確認する必要がありますか?

• 嵌合コネクタ情報 - 部品番号、図面、嵌合寸法、または承認されたデバイス側のサンプル。
• 端子番号付けビュー — 図面が嵌合面、はんだ側、または電線挿入側のいずれから表示されているかを識別します。
• ピン配置 / チャネル テーブル — 各端子がホスト システムで何に接続されているかを定義します。
• 極性 — 完成したデバイスの仕様で使用されている場合にのみ、正/負またはその他の極性の定義を確認します。
• 電極マッピング — どのコネクタ端子がどの耳電極、接触極、または枝に到達するかを定義します。
• ケーブル構造 - 必要に応じて、導体数、分岐レイアウト、シールド、張力緩和、ケーブル長を確認します。
• 識別 — ワイヤの色、チャンネルラベル、左/右マーク、または製品コードがアセンブリ管理に使用される場合はそれらを定義します。

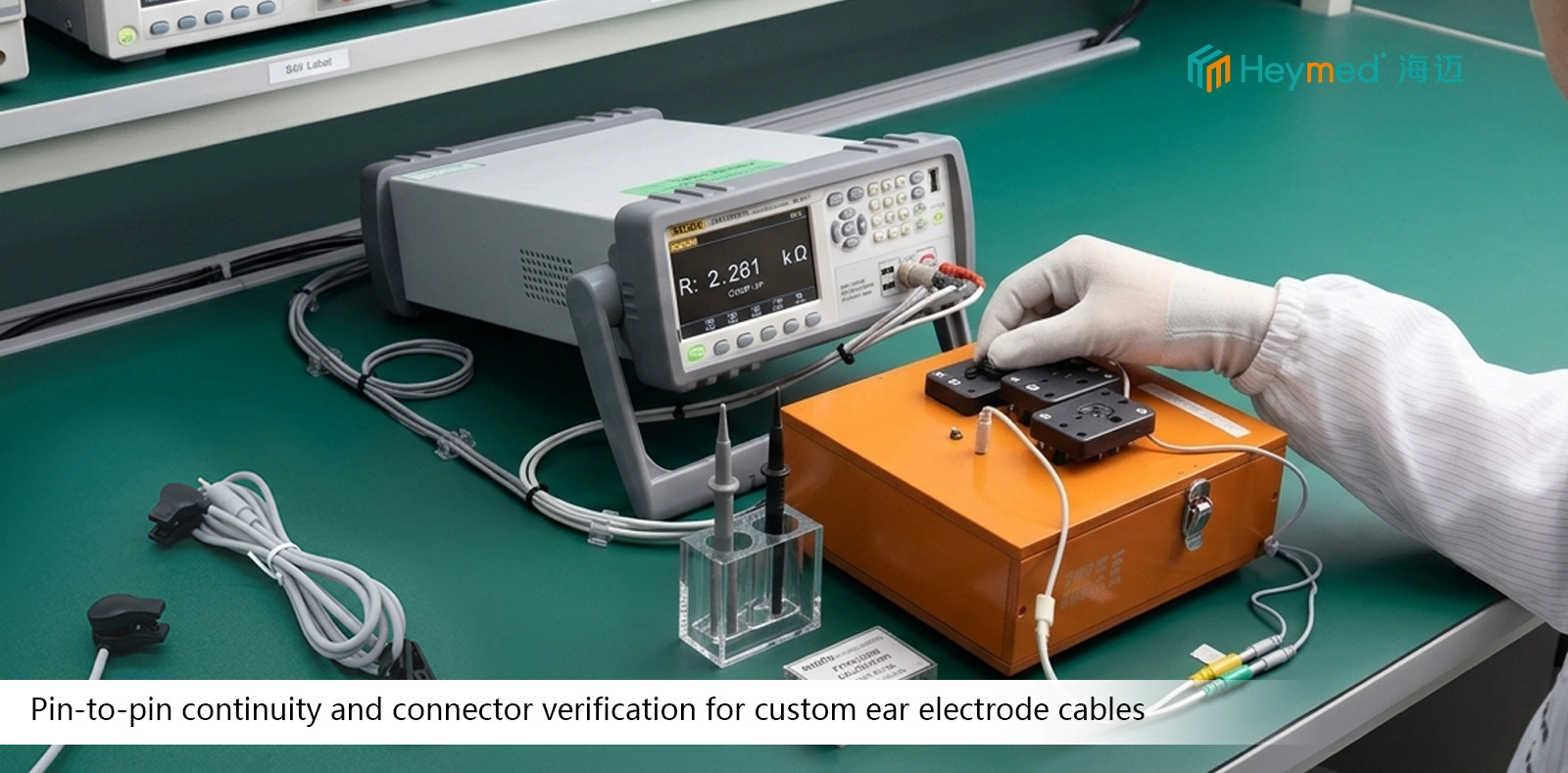

最初のサンプルを検証する方法

最初のサンプルは、外観サンプルとしてだけでなく、電気マッピングのリファレンスとしても確認する必要があります。有用な検証シーケンスは、コネクタの適合性を確認し、次に各デバイス側端子から目的の電極接点または分岐までの導通をチェックすることです。

1. コネクタが意図した方向に完全に嵌合していることを確認します。
2. 各デバイス側の端子を承認されたピン配置と照合して確認します。
3. ピンとピンまたはピンと電極の導通検証を実行します。
4. ホストデバイスによって定義されている極性またはチャネル割り当てを確認します。
5. 分岐の識別、左右のマーキング、ケーブルの配線を確認してください。
6. 製品リリース前に、承認されたマッピングを図面または管理された仕様に記録します。

間違ったピンが間違った電極に接続されている場合、導通テストだけでは十分ではありません。テスト結果は、承認された配線定義と比較する必要があります。

よくある購入の間違い

ピン配置がまだ利用できない場合はどうすればよいですか?

コネクタの外観から配線を推測しないでください。ピン配置が利用できない場合は、ホスト デバイス、コネクタの写真、PCB 情報、動作することがわかっているケーブル、または既存のサンプルからプロジェクトを開始できます。エンジニアリング チームは、サンプルをリリースする前にどのような情報を確認する必要があるかを特定できます。

追加のアダプター、ハーネス、またはデバイス側のケーブル アセンブリを含むプロジェクトの場合、ヘイメッド メディカルは、より広範なプロジェクトの一部としてインターフェイスをレビューすることもできます。 OEM/ODM医療製品開発 プロジェクト。

バイヤーとエンジニアからのよくある質問

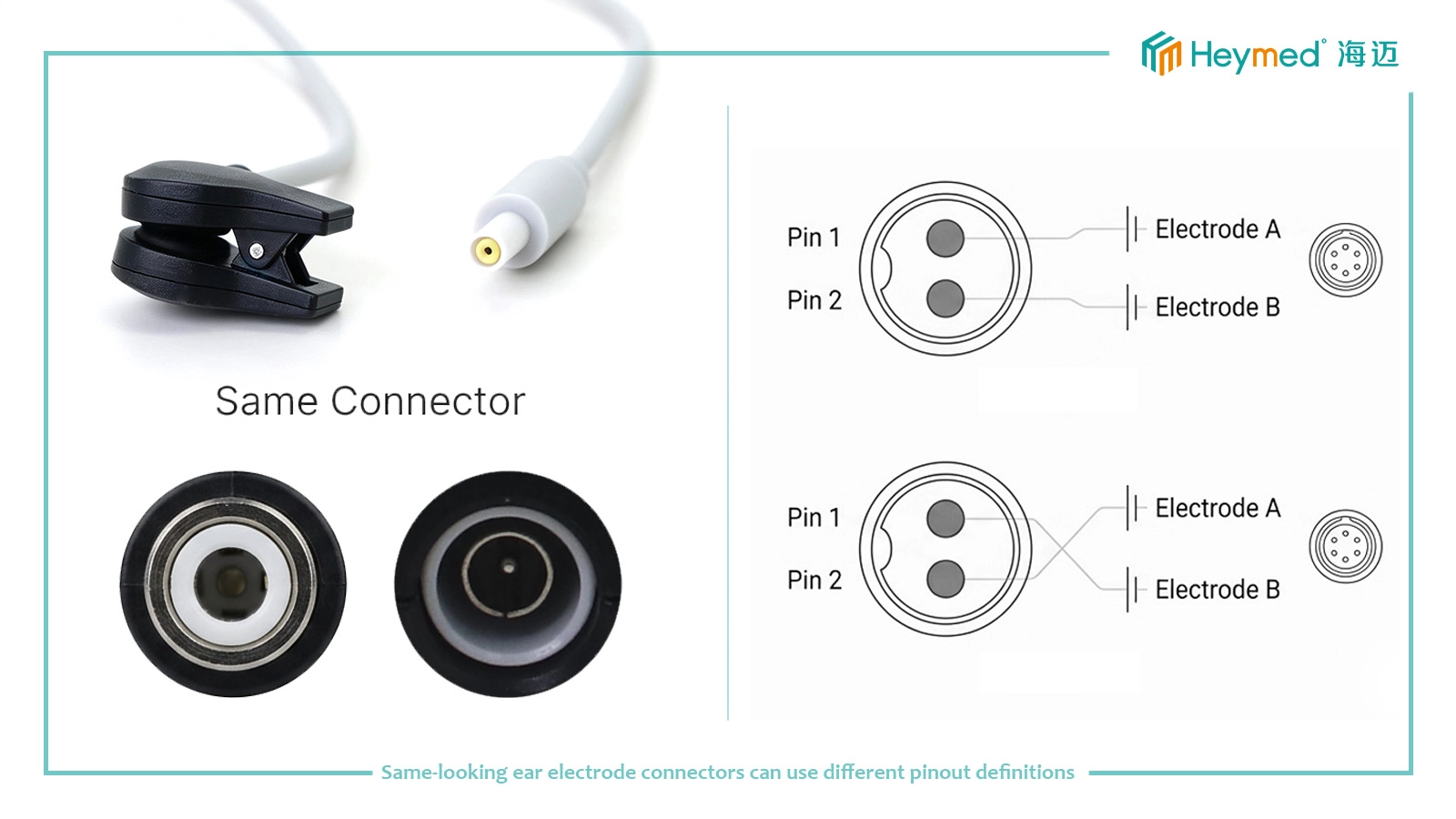

2 本の耳電極ケーブルで同じコネクタを使用しても、ピン配列が異なることはできますか?

はい。コネクタ ハウジングまたは公称サイズは、機械的インターフェイスのみを表します。内部端子の割り当ては、デバイスまたはプロジェクトによって異なる場合があります。

ワイヤーの色を極性やチャンネルの識別に使用できますか?

色の定義が承認された図面または仕様によって管理されている場合のみ。配線の色だけを世界共通の電気規格として扱うべきではありません。

コネクタの写真からピン配置を特定できますか?

通常は信頼性がありません。写真はコネクタのタイプと方向を特定するのに役立ちますが、電気的マッピングはピン配置、配線図、PCB 定義、または検証済みの動作サンプルから取得する必要があります。

ケーブルが 1 つのデバイスで動作する場合、同じプラグを使用する別のデバイスと互換性があるものとして販売できますか?

検証なしではありません。ターゲットデバイスごとにコネクタの適合、ピン配置、極性、チャネル定義、電極マッピングを確認する必要があります。

ケーブルを交換するために送信するのに最も役立つ情報は何ですか?

動作サンプル、ホストデバイスのコネクタ情報、ピン配置または配線定義、ケーブル長、および必要な電極構成が最も強力な出発点となります。
