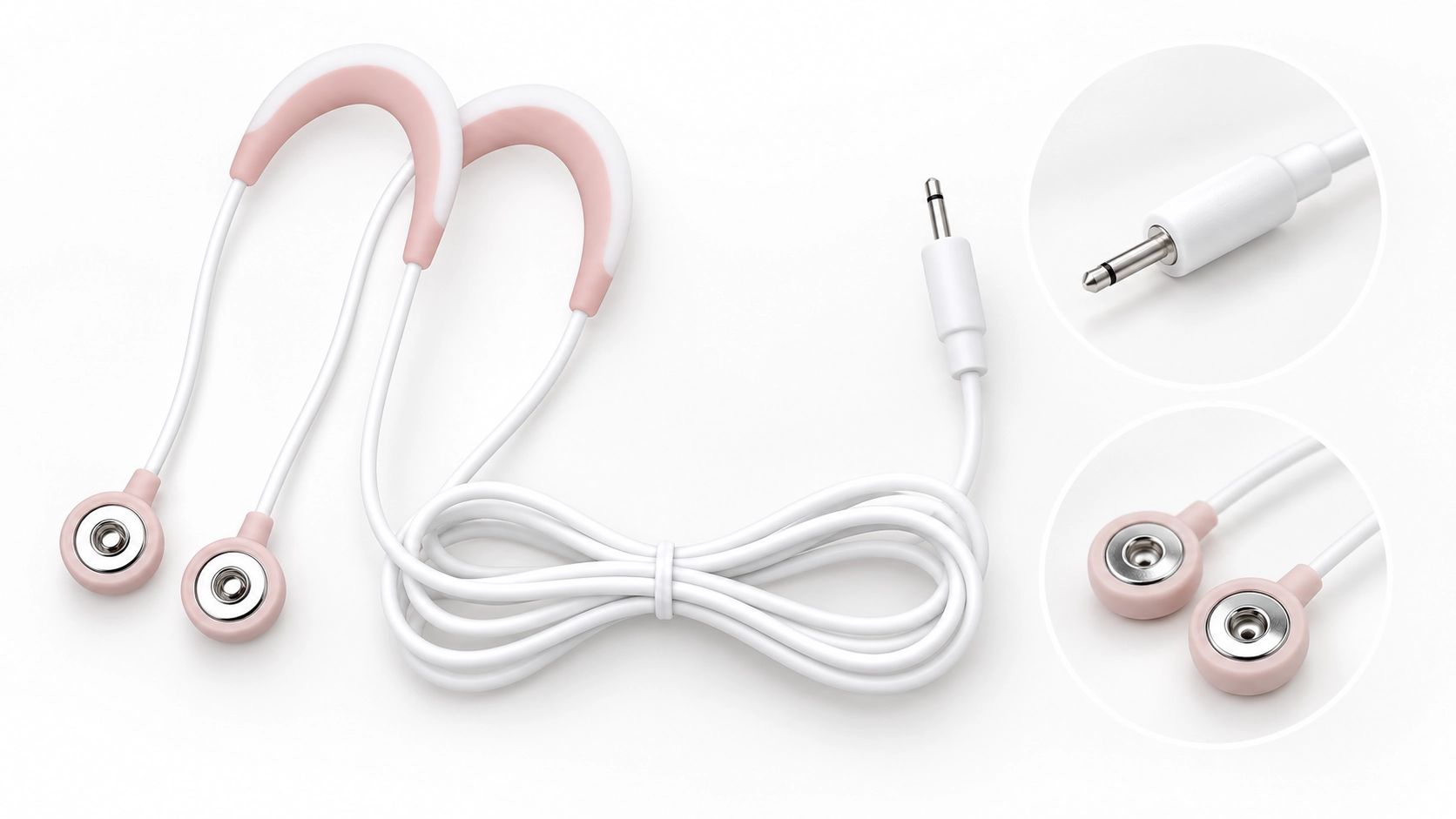

2,5-mm-Mono-Stecker auf zwei 4,0-mm-Buchsen-Schnappelektroden-Anschlusskabel mit Silikon-Ohrbügeln
Dieses maßgeschneiderte 1-zu-2-Elektroden-Anschlusskabel kombiniert einen 2,5-mm-Mono-Gerätestecker mit zwei 4,0-mm-Buchsen-Schnappausgängen und zwei rosa/weißen zweifarbigen Silikon-Ohrbügeln. Die Standardkabelstruktur verwendet ein 600-mm-Hauptkabel, gefolgt von zwei 300-mm-Abzweigkabeln, wodurch eine kompakte Y-Split-Verbindung für kompatible Elektrostimulations-, Rehabilitations- und tragbare Elektrodensysteme entsteht.
Die Silikon-Ohrbügel sind als bewegliche, nicht verklebte Komponenten und nicht als dauerhaft verbundene Teile konzipiert, sodass ihre Position entlang der Abzweigleitungen entsprechend der beabsichtigten Tragekonfiguration angepasst werden kann. Steckerbelegung, Kabellänge, Ohrbügelfarbe, Schnappstruktur, Kabelmaterial und Verpackung können entsprechend den OEM/ODM-Projektanforderungen angepasst werden.
2,5-mm-Mono-Stecker mit geformter Zugentlastung
Der geräteseitige Anschluss erfolgt über einen 2,5-mm-Mono-Stecker mit geformter Zugentlastung und bietet eine kompakte Schnittstelle für kompatible Stimulations- und Physiotherapiegeräte.
Der Durchmesser und das Aussehen des Steckers allein bestimmen nicht die elektrische Kompatibilität. Kontaktbelegung, Polarität und interne Verkabelung sollten vor der Musterfreigabe oder Serienfertigung gemäß der freigegebenen Gerätespezifikation bestätigt werden.
Auch Projekte, die unterschiedliche geräteseitige Schnittstellen erfordern, können über uns entwickelt werden Medizinische Steckverbinder und Adapter Produktpalette.

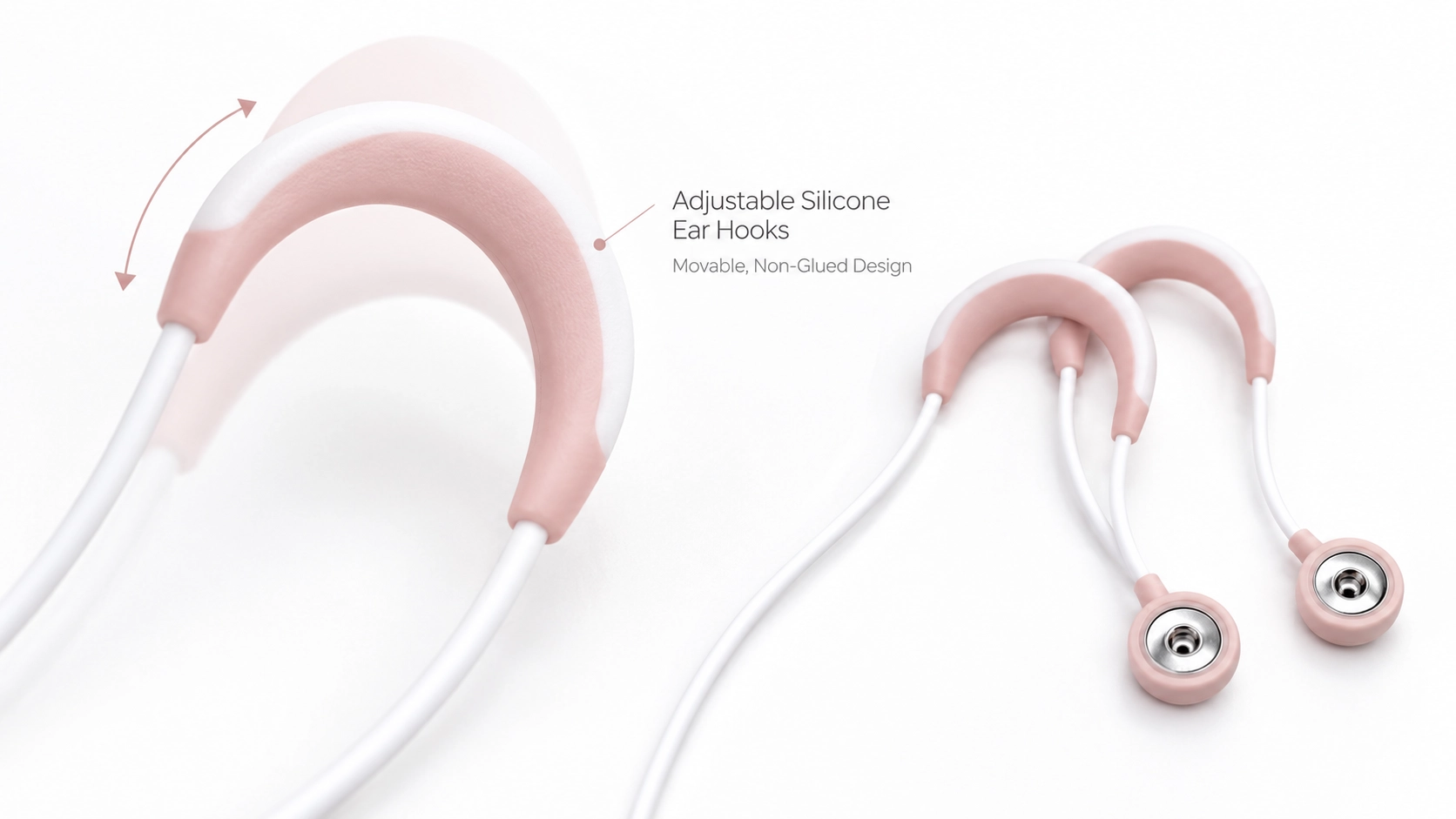

Verstellbare rosa/weiße Silikon-Ohrhaken
In die Abzweigleitungen sind zwei Silikon-Ohrhaken integriert, die bei kompatiblen tragbaren Anwendungen die Führung und Positionierung des Kabels um das Ohr erleichtern. Die zweifarbige Struktur in Rosa und Weiß sorgt für ein unverwechselbares visuelles Design und behält gleichzeitig die Flexibilität des Silikonmaterials bei.
Die Ohrhaken sind als bewegliche Komponenten spezifiziert und werden nicht dauerhaft mit Klebstoff fixiert. Durch diese nicht geklebte Konstruktion kann die Position jedes Ohrbügels während der Montage oder Verwendung entsprechend der gewünschten Kabelführungsposition angepasst werden.
Ohrhakengröße, Farbe, Silikonhärte und Gesamtgeometrie können entsprechend dem fertigen Produktdesign entwickelt werden.
Zwei 4,0-mm-Buchsen-Elektrodenanschlüsse mit Schnappverschluss
Das Kabel endet in zwei 4,0-mm-Schnappsteckern, sodass zwei kompatible Schnappelektroden oder Zubehörteile unabhängig voneinander angeschlossen werden können.
Schnappdurchmesser, Passgeometrie, Einstecktiefe und Haltekraft sollten vor der Produktion anhand der tatsächlichen männlichen Schnappschnittstelle bestätigt werden. Ähnlich aussehende 4,0-mm-Steckverbinder können sich dennoch in der mechanischen Passform oder Kontaktstruktur unterscheiden.
Weitere Zuleitungskabel, Schnappanschlüsse und Elektrodenzubehör können Sie bei uns einsehen TENS- und EMS-Kabel und Elektrodenzubehör Reichweite.
600-mm-Hauptkabel mit zwei 300-mm-Abzweigkabeln
Bei der Standardkabelanordnung wird ein 600-mm-Hauptkabel vom 2,5-mm-Geräteanschluss zum Split-Punkt verwendet, gefolgt von zwei 300-mm-Abzweigkabeln. Diese Y-geteilte Struktur ermöglicht eine unabhängige Führung zu den beiden Elektrodenausgängen und sorgt gleichzeitig dafür, dass das Hauptkabel organisiert bleibt.
Die Standardversion verwendet einen weißen Kabelmantel. Hauptkabellänge, Abzweiglänge, Split-Point-Position, Leiterstruktur, Mantelmaterial und Kabelfarbe können je nach Zielausrüstung und Tragekonfiguration individuell angepasst werden.
Standardkonfiguration und OEM-/ODM-Optionen
Geräteseitiger Anschluss: 2,5-mm-Mono-Stecker mit Zugentlastung.
Kabelaufbau: 1-zu-2 Y-geteiltes Elektrodenkabel.
Hauptkabellänge: 600mm.
Astlänge: 300 mm × 2.
Elektrodenseitige Anschlüsse: 4,0 mm weiblicher Schnappverschluss × 2.
Ohrhaken: Rosa/weiße zweifarbige Silikon-Ohrhaken × 2.
Montage des Ohrbügels: Bewegliches, nicht verklebtes Design zur Positionsanpassung.
Kabelfarbe: Weiß.
Anpassung: Steckertyp, Pinbelegung, Kabellänge, Abzweigabmessungen, Ohrbügelfarbe, Silikonstruktur, Schnappschnittstelle, Beschriftung und Verpackung können gemäß OEM/ODM-Anforderungen entwickelt werden.
Entwickelt für das komplette Elektrodensystem
Dieses Kabel sollte zusammen mit dem Host-Gerät und den passenden Elektroden und nicht als isoliertes Zubehör bewertet werden. Steckerbelegung, Kanalzuordnung, ggf. Polarität, Snap-Kompatibilität und Kabelführung beeinflussen die endgültige Systemkonfiguration.
Kunden können Gerätezeichnungen, Steckerdefinitionen, Muster passender Elektroden oder vorhandene Kabelreferenzen zur technischen Bewertung bereitstellen. Heymed Medical kann dann die komplette Kabelarchitektur überprüfen, bevor der Prototyp entwickelt wird.
Für Projekte, die völlig andere Steckerkombinationen oder Abzweigstrukturen erfordern, kann die Konfektionierung auch über uns entwickelt werden Kundenspezifische medizinische Kabelkonfektionen Engineering- und Fertigungskapazitäten.
Vom technischen Muster bis zur OEM-/ODM-Produktion
Die Entwicklung kann mit einem Referenzmuster, einer Gerätesteckerspezifikation, einer Elektrodenschnittstellenzeichnung oder einer vollständigen Kabelanforderung beginnen. Unser Technikteam kann vor der Probenvorbereitung die Steckerbeziehung, die Abzweigabmessungen, die Ohrhakenstruktur und die Schnappschnittstellen überprüfen.
Während der Prototypenbewertung können Steckverbinderpassung, elektrische Kontinuität, Kabelabmessungen, Ohrbügelbewegung, Abzweigführung und Schnappeinrastung anhand der genehmigten Projektdefinition überprüft werden.
Sobald die Konfiguration bestätigt ist, können die Leitervorbereitung, die Kabelkonfektionierung, das Formen, die Installation des Silikon-Ohrbügels, die Inspektion, die Etikettierung und die Verpackung in die wiederholbare OEM/ODM-Produktion übergehen.
