成形ストレインリリーフ付き 2.5mm モノラルオスプラグ

デバイス側の接続には、成形ストレイン リリーフを備えた 2.5 mm モノラル オス プラグが使用されており、互換性のある刺激および理学療法機器にコンパクトなインターフェイスを提供します。

コネクタの直径と外観だけでは、電気的適合性が決まりません。サンプルの承認または量産前に、承認されたデバイスの仕様に従って接点の割り当て、極性、および内部配線を確認する必要があります。

さまざまなデバイス側インターフェイスを必要とするプロジェクトも、弊社を通じて開発できます。 医療用コネクタおよびアダプター 製品範囲。

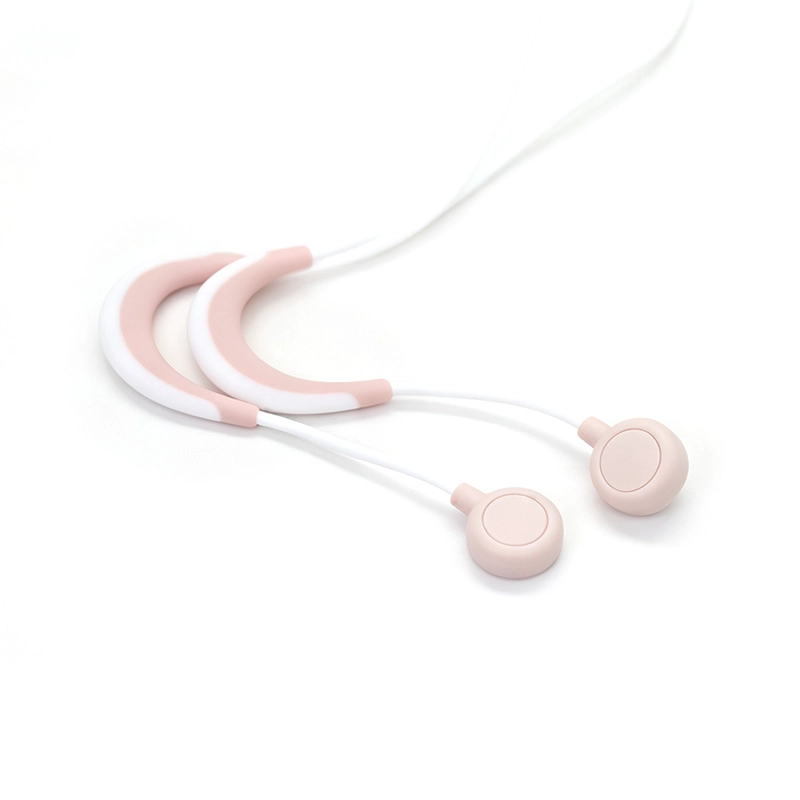

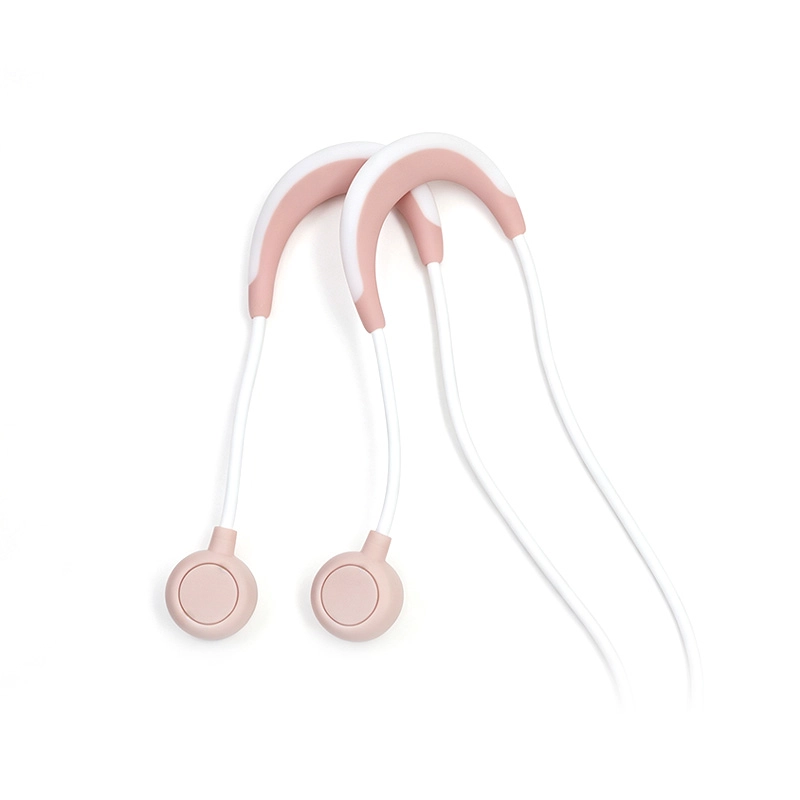

調節可能なピンク/ホワイトのシリコン製イヤーフック

2 つのシリコン製イヤーフックが分岐リードに統合されており、互換性のあるウェアラブル アプリケーション中にケーブルを耳の周りにガイドして配置するのに役立ちます。ピンクと白のツートーン構造は、シリコン素材の柔軟性を維持しながら、独特の視覚的デザインを提供します。

イヤーフックは可動部品として指定されており、接着剤で永久に固定されているわけではありません。この非接着構造により、組み立て中または使用中に、希望のケーブル配線位置に応じて各イヤーフックの位置を調整できます。

イヤーフックのサイズ、色、シリコンの硬さ、全体の形状は、完成品のデザインに応じて開発できます。

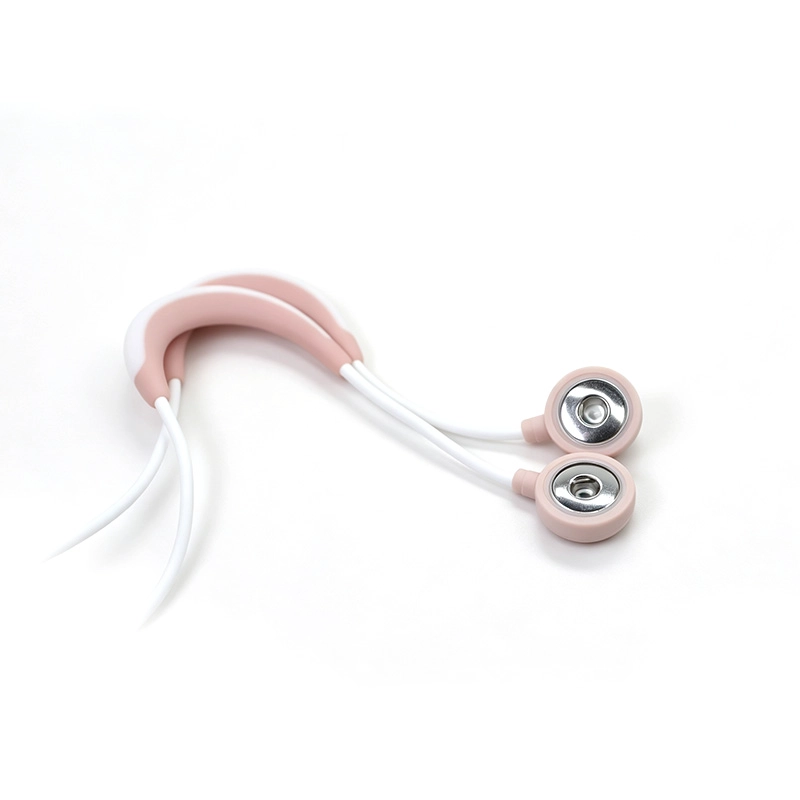

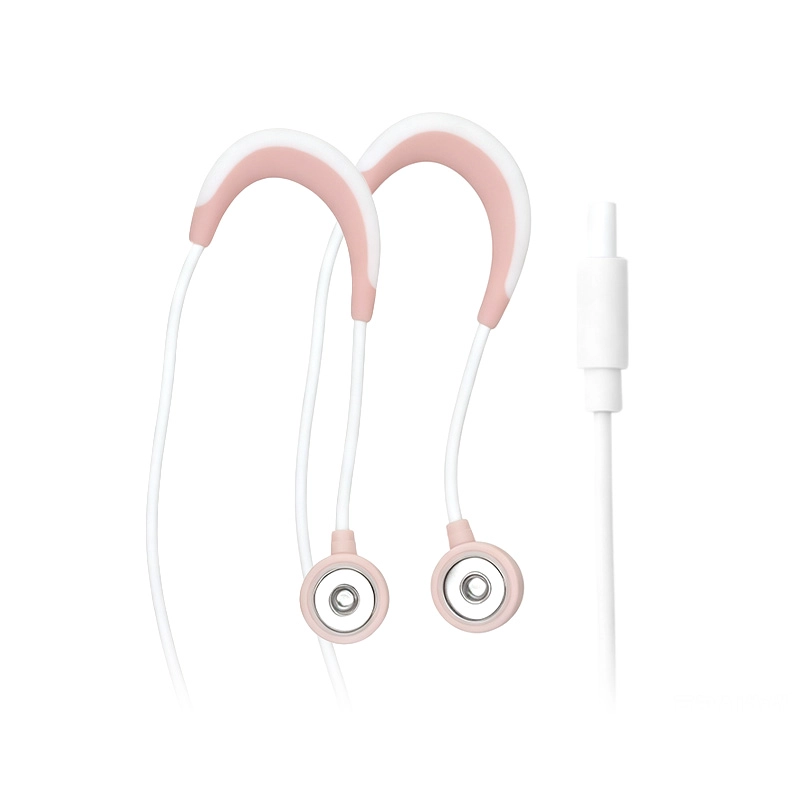

デュアル 4.0 mm メス スナップ電極接続

ケーブルは 2 つの 4.0 mm メス スナップ コネクタで終端しており、2 つの互換性のあるスナップ スタイルの電極またはアクセサリを独立して接続できます。

製造前に、スナップの直径、嵌合形状、挿入深さ、および保持力を実際のオス スナップ インターフェイスに対して確認する必要があります。見た目が似ている 4.0 mm コネクタであっても、機械的な嵌合や接触構造が異なる場合があります。

追加のリード線、スナップコネクタ、電極アクセサリは、当社のウェブサイトを通じて確認できます。 TENS および EMS ケーブルおよび電極アクセサリ 範囲。

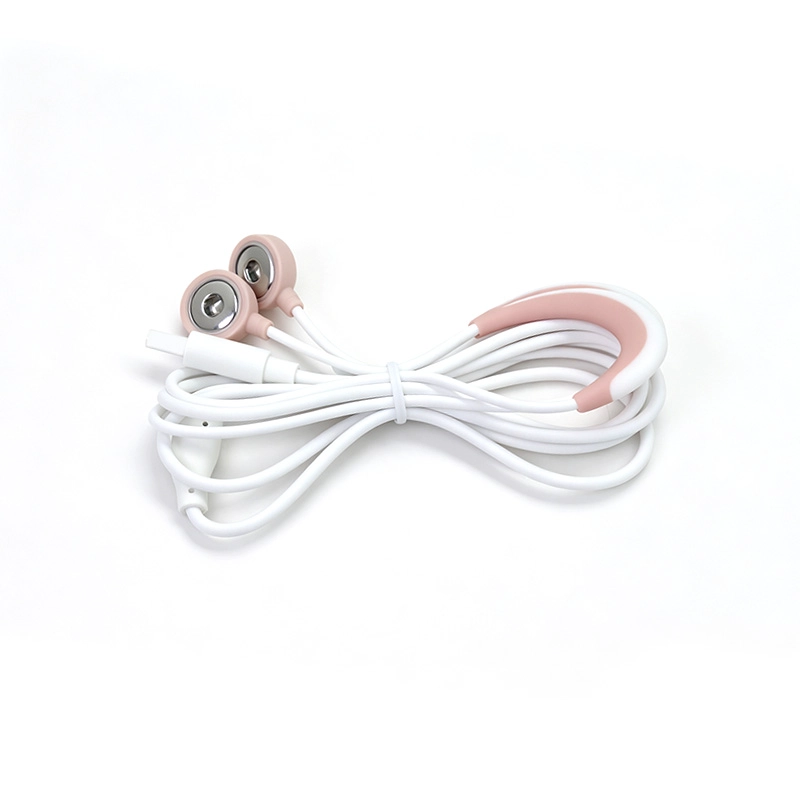

600mm メインリード線 300mm 分岐ケーブル 2 本付き

標準のケーブル レイアウトでは、2.5 mm デバイス コネクタから分割点までの 600 mm のメイン リードと、それに続く 2 本の 300 mm 分岐リードが使用されます。この Y 字分割構造により、メイン ケーブルを整理しながら、2 つの電極出力への独立した配線が可能になります。

標準バージョンでは、白いケーブルジャケットが使用されます。主ケーブル長、分岐長、分岐点位置、導体構造、ジャケット材質、ケーブル色など、対象機器や装着形態に合わせてカスタマイズが可能です。

完全な電極システムを中心に設計

このケーブルは、単独のアクセサリとしてではなく、ホスト デバイスおよび対応する電極とともに評価する必要があります。コネクタのピン配置、チャネルの割り当て、該当する場合は極性、スナップの互換性、およびケーブルの配線はすべて、最終的なシステム構成に影響します。

お客様は、エンジニアリング評価のために、デバイス図面、コネクタ定義、嵌合電極サンプル、または既存のケーブル リファレンスを提供できます。 Heymed Medical は、プロトタイプの開発前に完全なケーブル アーキテクチャをレビューできます。

まったく異なるコネクタの組み合わせや分岐構造が必要なプロジェクトの場合は、当社のソリューションを通じてアセンブリを開発することもできます。 カスタム医療用ケーブル アセンブリ エンジニアリング能力と製造能力。

エンジニアリングサンプルからOEM/ODM生産まで

開発は、参照サンプル、デバイスのコネクタ仕様、電極インターフェースの図面、または完全なケーブル要件から開始できます。当社のエンジニアリング チームは、サンプルを準備する前に、コネクタの関係、分岐の寸法、イヤーフックの構造、スナップ インターフェイスを確認できます。

プロトタイプの評価中に、コネクタの嵌合、電気的導通、ケーブルの寸法、イヤーフックの動き、分岐配線、およびスナップ係合を、承認されたプロジェクト定義と照合してチェックできます。

構成が確認されると、導体の準備、ケーブルの組み立て、成形、シリコン製イヤーフックの取り付け、検査、ラベル貼り、およびパッケージングを繰り返し可能な OEM/ODM 生産に移行できます。
