开发脑电图或生物信号设备的客户可能已经拥有合适的耳夹，但需要不同的连接器、引脚排列、电缆长度或电线结构。在其他项目中，电气接口已经定义，但电极和电缆组件仍需要开发。

在这两种情况下，Ag/AgCl 耳夹电极应作为一个完整的接口进行审查，而不是作为单独选择的夹子和电缆。

接触几何形状、夹子结构、连接器配合、引脚分配、电缆结构、屏蔽和应力消除都会影响最终组件是否可以与主机系统可靠集成。

海梅德医疗发展 定制 Ag/AgCl 耳夹电极线 用于脑电图、生物信号采集、研究和兼容的设备集成项目，并根据客户的设备接口和批准的规范开发配置。

从电极功能和主机设备接口开始

第一个工程问题应该是如何在主机系统中定义电极。

根据采集架构，耳夹可以指定为参考、接地、偏置或其他系统定义的信号连接。仅从剪辑的外观无法确定其功能。

因此，在选择连接器或准备样品之前，产品团队应确认：

• 电极功能和通道分配；
• 联系人或线索的数量；
• 连接器和配合接口；
• 适用时的引脚排列和极性；
• 单侧或双边配置；
• 预期的电缆布线和长度。

这在更换现有电缆时尤其重要。当使用不同的端子位置或内部接线时，两个连接器可能看起来相同。

连接器图纸、引脚排列、设备端规范或工作样本为工程审查提供了比单独外观更可靠的基础。

定义 Ag/AgCl 接触结构

导电触点是耳夹电极的主要设计元素之一。

对于 Ag/AgCl 耳夹项目，工程规范应定义所需的触点排列、触点尺寸以及导电元件如何与耳夹集成。

预期的耳朵接触位置也会影响接触几何形状。触点尺寸、表面形状、夹子方向和电缆拉力需要一起考虑，而不是单独考虑。

对于基于现有产品的项目，物理样本或清晰的尺寸参考可以帮助确定结构的哪些部分可以保留以及哪些部分需要修改。

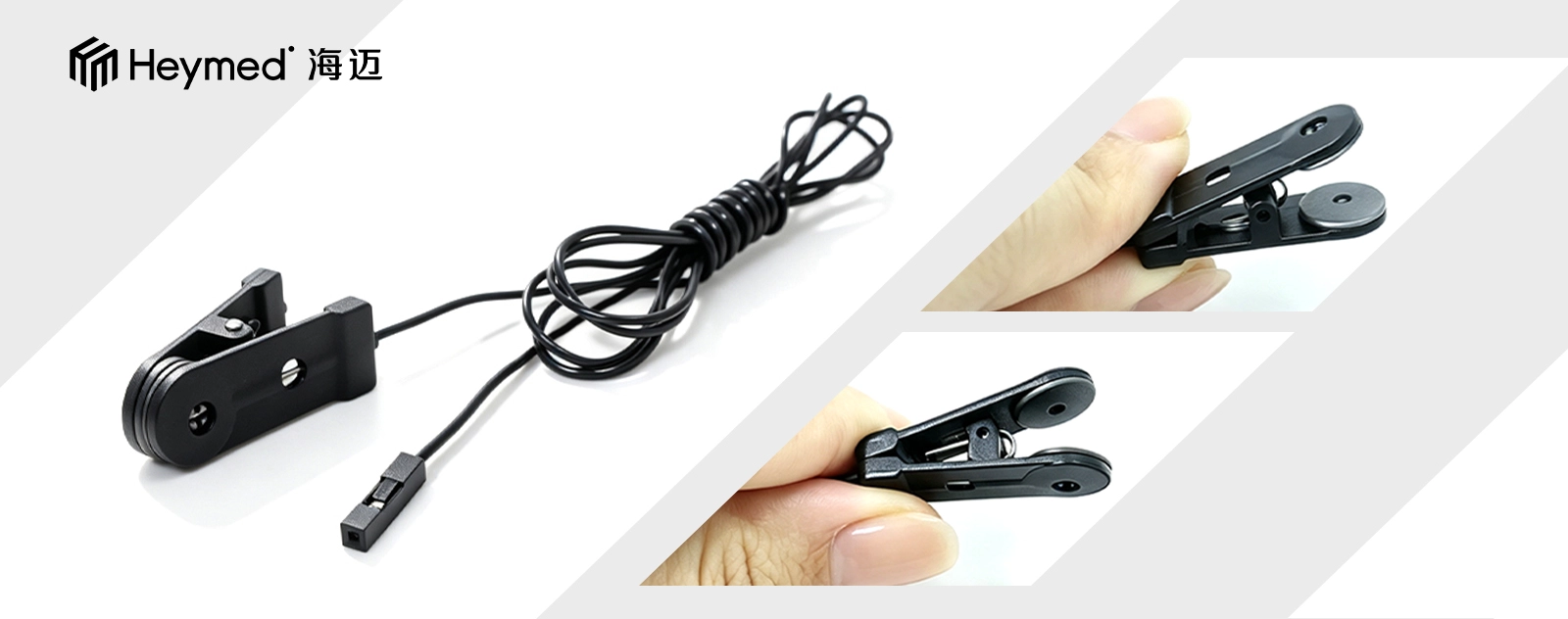

夹子机构和接触结构必须协同工作

耳夹必须提供可重复的定位，同时保持与所需的接触位置和电缆方向兼容。

开发审查可能包括：

• 夹子开口范围；
• 弹簧或铰链结构；
• 夹紧力；
• 钳口几何形状；
• 接触位置；
• 左/右方向；
• 压制区域；
• 电缆出口；
• 应力消除结构。

仅增加夹紧力并不一定会改善设计。接触面积、机械几何形状和电缆拉力应一起评估。

连接器和引脚排列应一起定义

对于 OEM 电极组件，连接器是电气和机械接口的一部分。

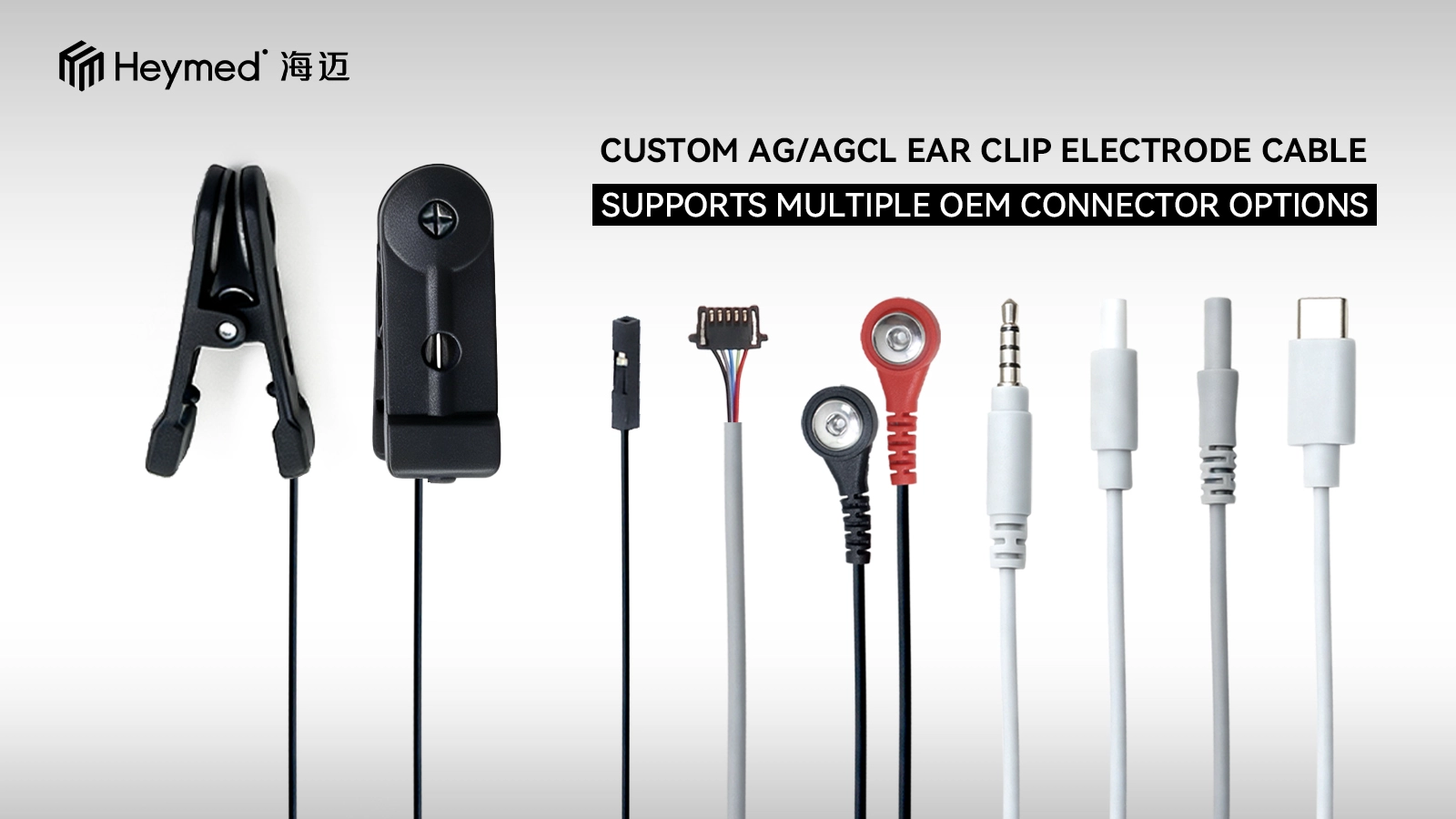

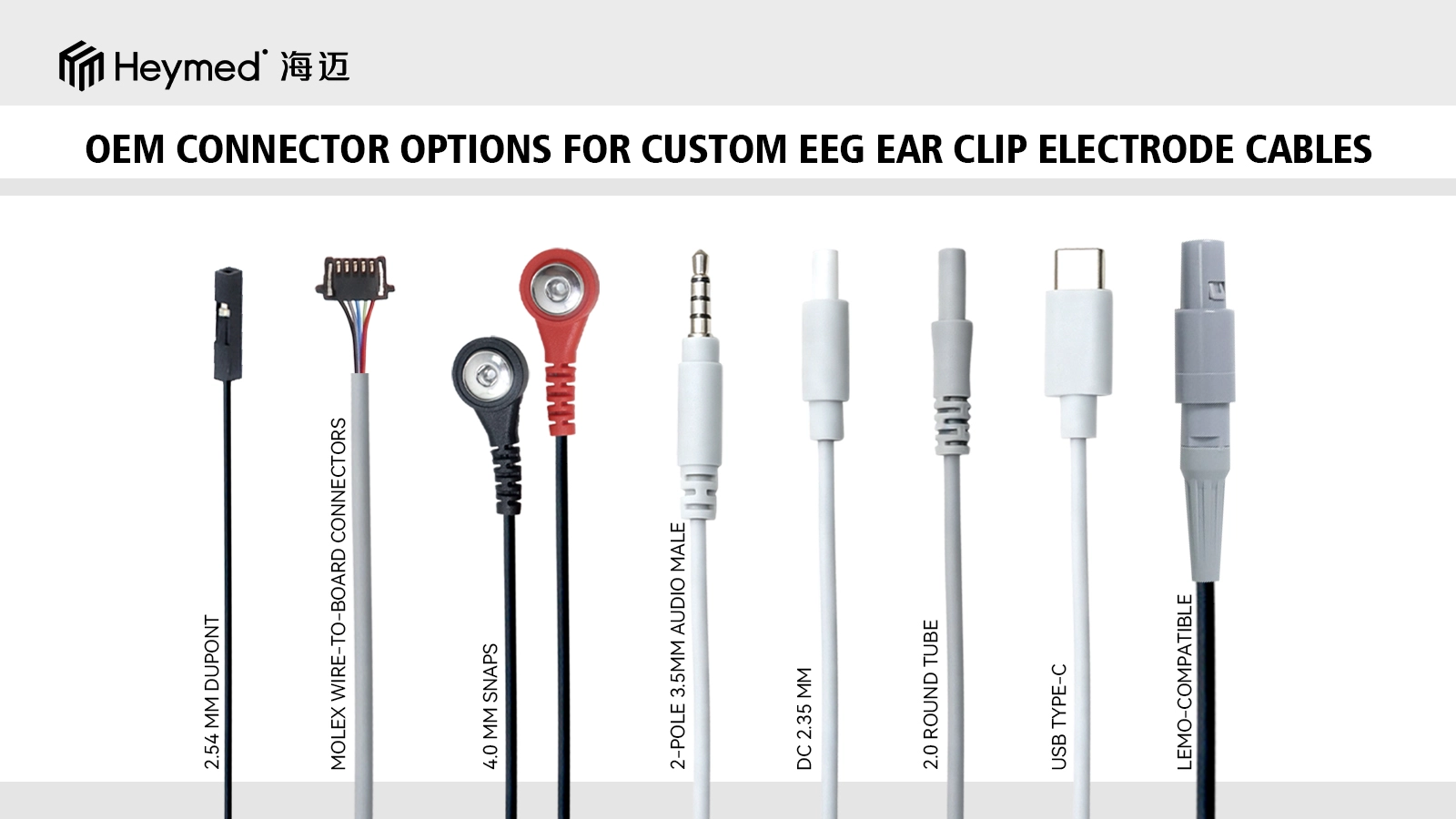

海迈医疗可以根据项目要求审查 2.54 mm 板连接器、紧凑型圆形连接器、音频式接口、锁定连接器、包覆成型连接器和客户指定的接口。

但是，连接器名称或外观并不能确认兼容性。

应根据配合尺寸、可用设备空间、端子定义、引脚排列和预期电缆方向来选择最终连接器。

当专有信号通过通常与另一个接口关联的连接器传输时，电气定义应清楚地记录在项目图纸中。

电缆结构影响设备集成

电缆长度只是电缆规格的一部分。

根据设备架构，工程团队可能还需要检查导体配置、芯数、灵活性、屏蔽、护套材料、分支结构、颜色识别和应力消除。

应根据信号架构和设备要求选择屏蔽，而不是自动添加。

可以定制什么？

定制 Ag/AgCl 耳夹电极项目可能包括对导电触点排列、耳夹结构、连接器、引脚排列、电缆长度、导体配置、屏蔽、电缆护套、应力消除、颜色、标记和包装的更改。

最终配置应始终根据批准的设备要求和项目规范而不是一般目录描述来发布。

海迈医疗现有 Ag/AgCl 耳夹电极线 当项目需要不同的连接器、电缆或设备端接口时，也可以用作工程参考。

从参考样品到生产规格

在第一次讨论之前不需要完整的生产图纸。

初步审查通常可以从产品照片、参考样品、连接器信息和基本设备要求开始。

典型的开发顺序是：

1. 确认电极功能、设备接口、连接器、引脚排列和电缆要求。
2. 检查耳夹、接触结构和电缆布线的可制造性。
3. 定义定制尺寸、材料、连接器和电线结构。
4. 生产用于机械和电气评估的工程样品​​。
5. 根据需要修改设计并确认批准的样品。
6. 发布生产受控图纸、规范和检验要求。

这种方法允许将电极、连接器和电缆作为一个组件开发，而不是单独修改单个组件。

第一个样品应该验证什么？

第一个工程样品应用于确认设备兼容性和制造要求。

耳朵接触
确认导电触点到达预期位置，并且可以按预期佩戴和取下耳夹。

电气连接
根据批准的设备信息检查连续性、引脚排列、极性和通道分配。

连接器适配
验证与实际设备或认可的配合连接器的配合、方向和保持力。

电缆处理
检查灵活性、线缆长度、应力消除以及线缆布线是否会给耳夹带来不必要的负载。

鉴别
在规格发布前确认通道、左/右标识、标签、产品代码和包装信息。

质量控制应遵循批准的规范

应根据产品设计和已识别的项目风险确定检验要求。

根据配置的不同，检查可能包括外观和尺寸检查、连续性、极性、连接器配合、电阻检查、拉力验证或电缆弯曲测试。

海迈医疗根据其 ISO 13485 质量管理体系支持工程审查、原型设计、检验和受控生产。

ISO 13485 指的是制造商的质量管理体系，不应被解释为对单个电极、电缆或成品医疗器械的自动批准。产品级监管要求取决于最终设备、预期用途、分类、合法制造商和目标市场。

索取报价前需要准备什么

为了更有效地进行工程审查，请提供以下信息（如果有）：

• 预期的设备或系统；
• 电极功能；
• 参考照片、图纸或样品；
• 连接器或配合接口；
• 引脚排列或通道定义；
• 电缆长度和布线；
• 材料或屏蔽要求；
• 预期原型和生产数量；
• 标记和包装要求；
• 目标市场或项目特定的合规要求。

如果某些细节仍处于开放状态，则项目可以从产品图像和设备接口信息开始。然后，工程团队可以在采样前确定需要确认的项目。

常见问题

可以使用其他连接器修改现有的 Ag/AgCl 耳夹设计吗？

是的，取决于工程可行性。可以保留夹子结构，同时修改连接器、引脚排列、电缆长度或电缆结构。取样前应确认配合接口和电气定义。

同一个耳夹电极可以用于多个设备吗？

可能，但应单独检查每个设备的连接器配合、引脚排列、电气定义和机械兼容性。

你们支持批量生产前的原型样品吗？

是的。在发布最终生产规格之前，可以准备工程样品来评估结构、连接器配合、电气连续性和电缆配置。

开发定制 Ag/AgCl 耳夹电极？

向海迈医疗发送您的设备接口、连接器或引脚信息以及参考图纸、照片或样本。

我们的工程团队可以在取样前将电极接触、夹子结构、电缆组件和连接器要求作为一个完整的接口进行审查。
