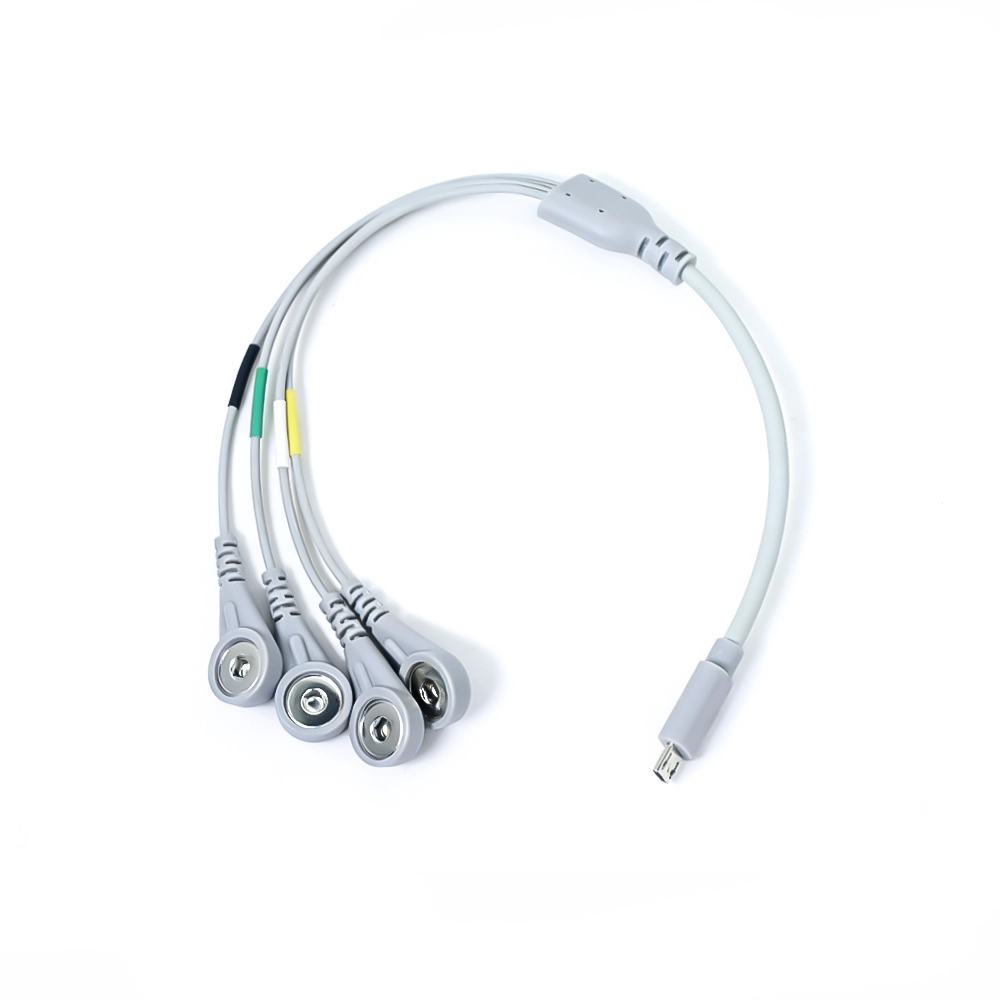

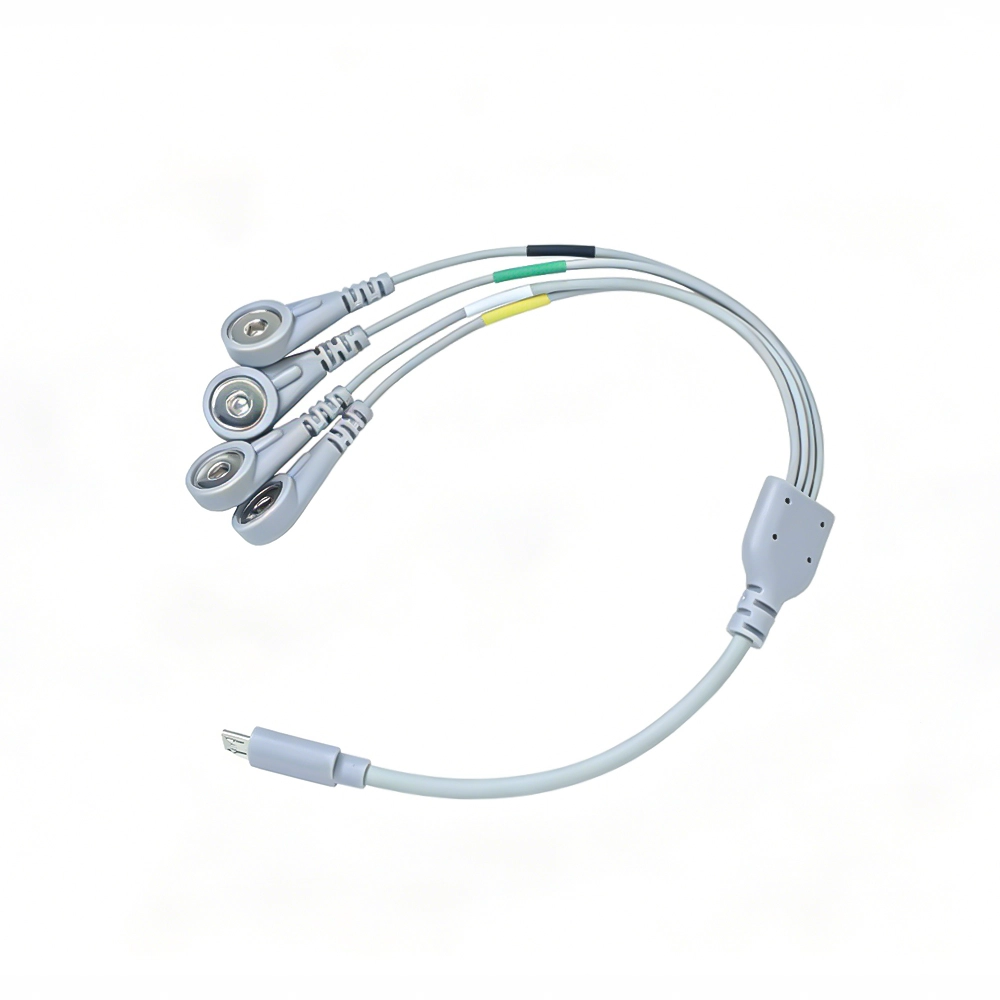

Micro-USB-mannetje naar vier 4,0 mm vrouwelijke klikelektrodekabel met gegoten trekontlasting

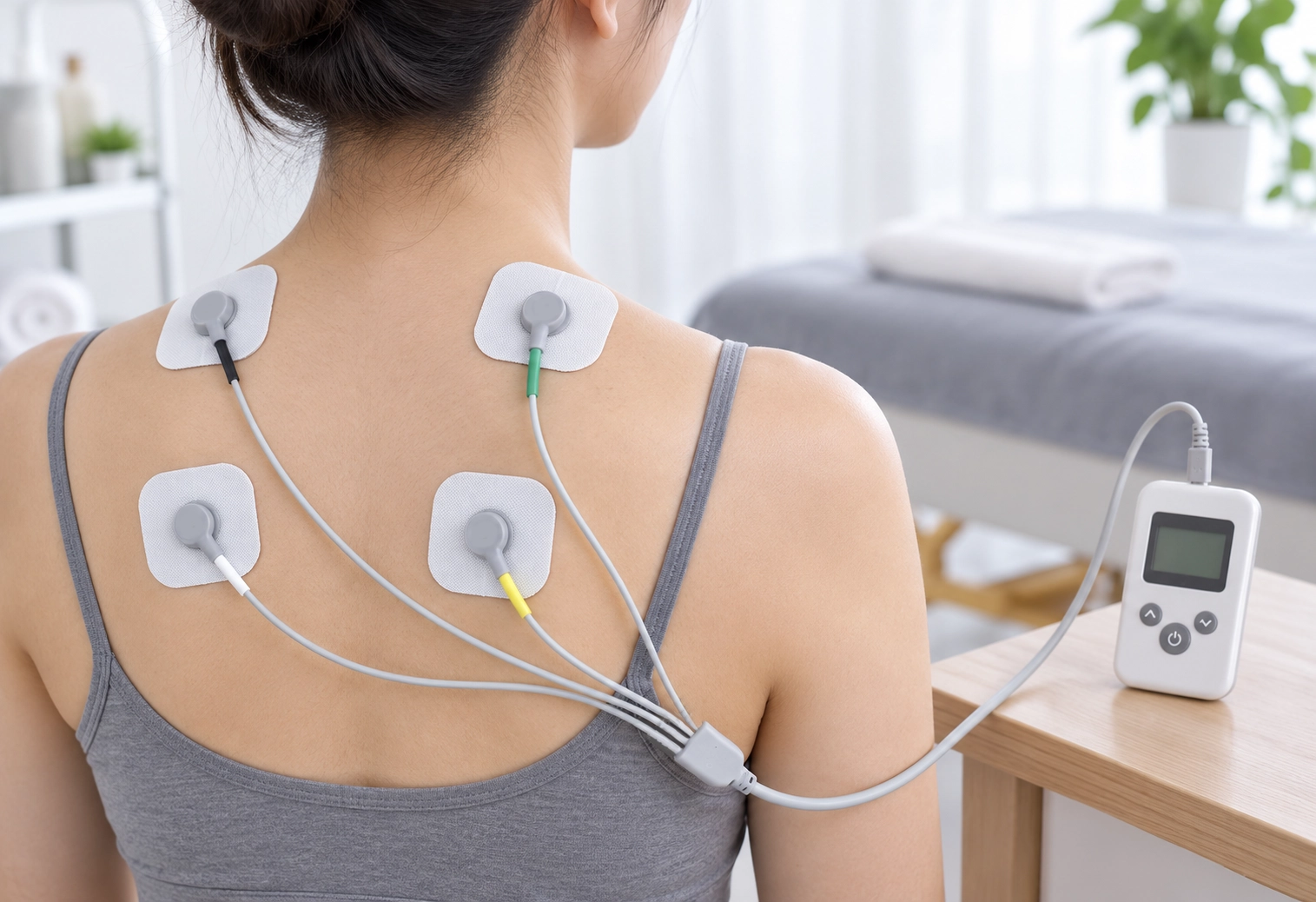

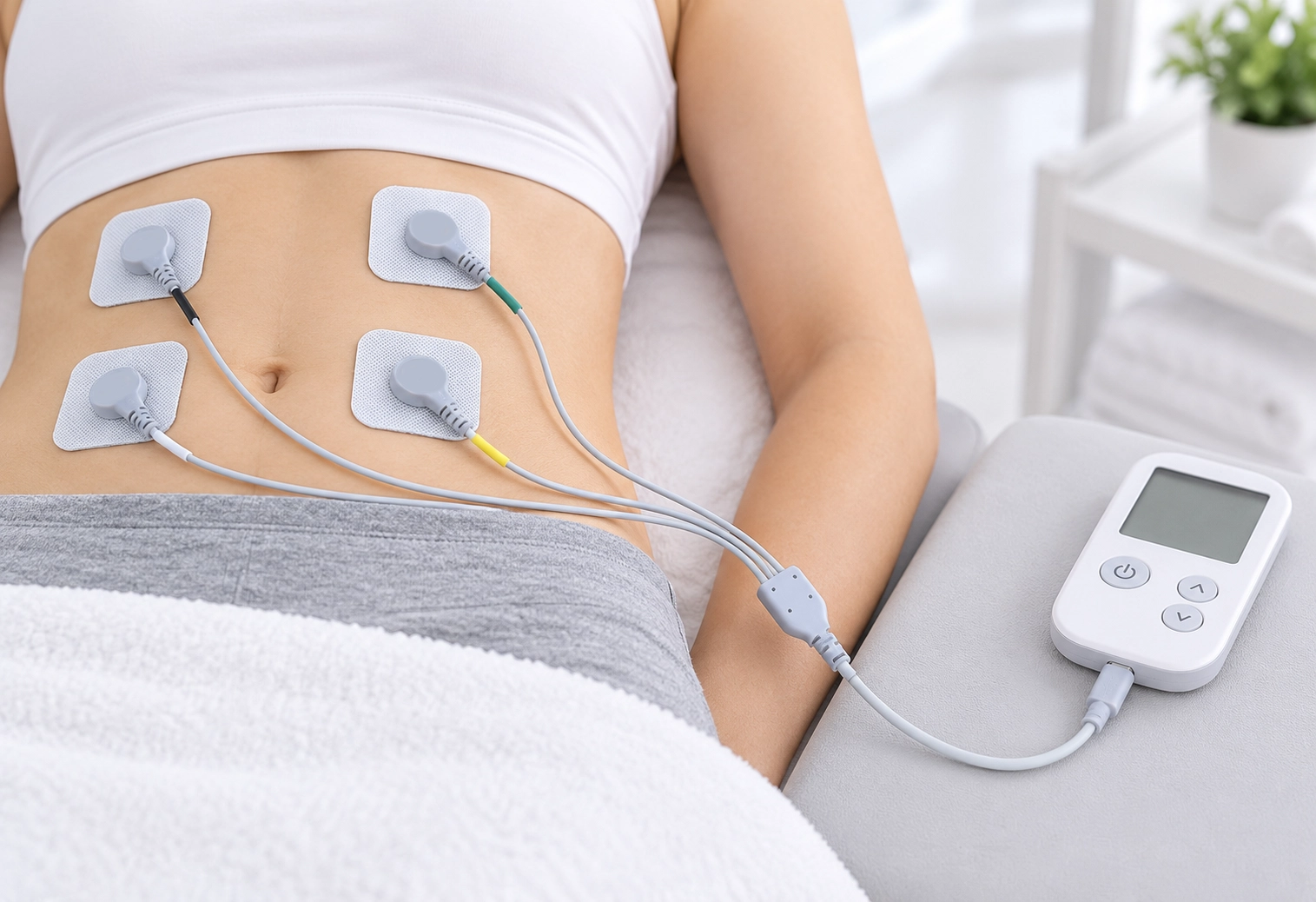

Eén compacte apparaatconnector en vier elektrodeaansluitingen: dat is de bepalende lay-out van deze op maat gemaakte micro-USB-elektrodekabel. Het brengt een mannelijke micro-USB-interface naar vier individuele 4,0 mm vrouwelijke klikconnectoren, waardoor compatibele TENS-, EMS- en fysiotherapieapparatuur via één kabelassemblage kunnen worden aangesloten op elektrode-accessoires van het kliktype.
De gegoten trekontlastingsgebieden (SR) vormen een belangrijk onderdeel van het ontwerp. Ze ondersteunen de overgangen van de hoofdkabel naar de uitgaande kabels, waarbij herhaaldelijke handelingen en kabelbewegingen in aanmerking moeten worden genomen. Het gefotografeerde ontwerp is een referentieconfiguratie; pintoewijzing, aftakkingsindeling, kabelmateriaal en afgewerkte afmetingen worden gespecificeerd voor de apparatuur van de klant.
Een micro-USB-connector die wordt gebruikt als apparaatspecifieke elektrode-interface
Het mannelijke micro-USB-uiteinde biedt een compacte manier om te koppelen aan een controller met de bijbehorende aansluiting. Bij deze kabel mag de connectorvorm niet worden verward met een algemene USB-oplaad- of dataverbinding. De contacttoewijzing wordt bepaald door het elektrotherapieapparaat, en het aansluiten ervan op niet-gerelateerde USB-apparatuur zorgt niet voor compatibiliteit.
Voordat een vervangende of OEM-versie wordt geproduceerd, moeten de bijpassende connector, oriëntatie en bedradingstabel worden vergeleken met de daadwerkelijke controller. Wanneer het apparaat een andere interface gebruikt of minder elektrodeaansluitingen vereist, a 2,5 mm mono naar dubbele 4,0 mm vrouwelijke klikelektrodekabel biedt een andere kabelarchitectuur met twee uitgangen.
Vier klikverbindingen zonder uit te gaan van vier onafhankelijke kanalen

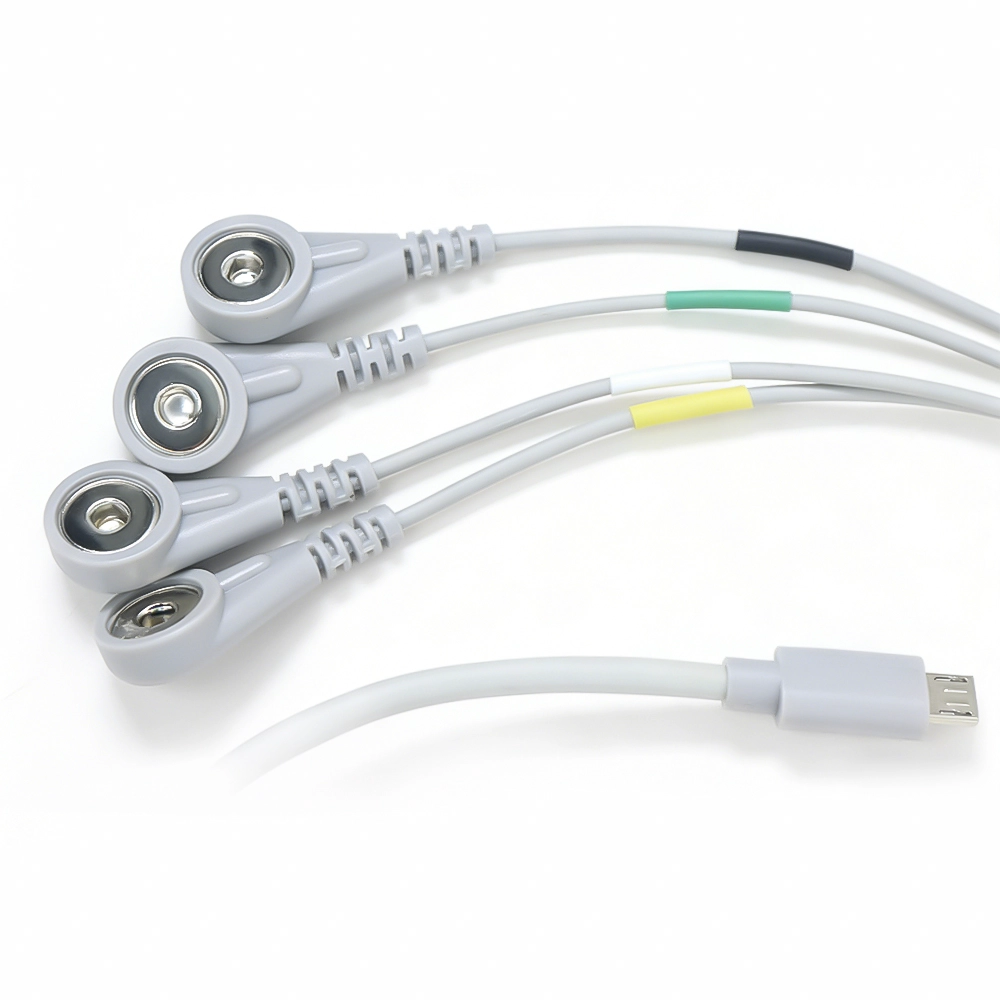

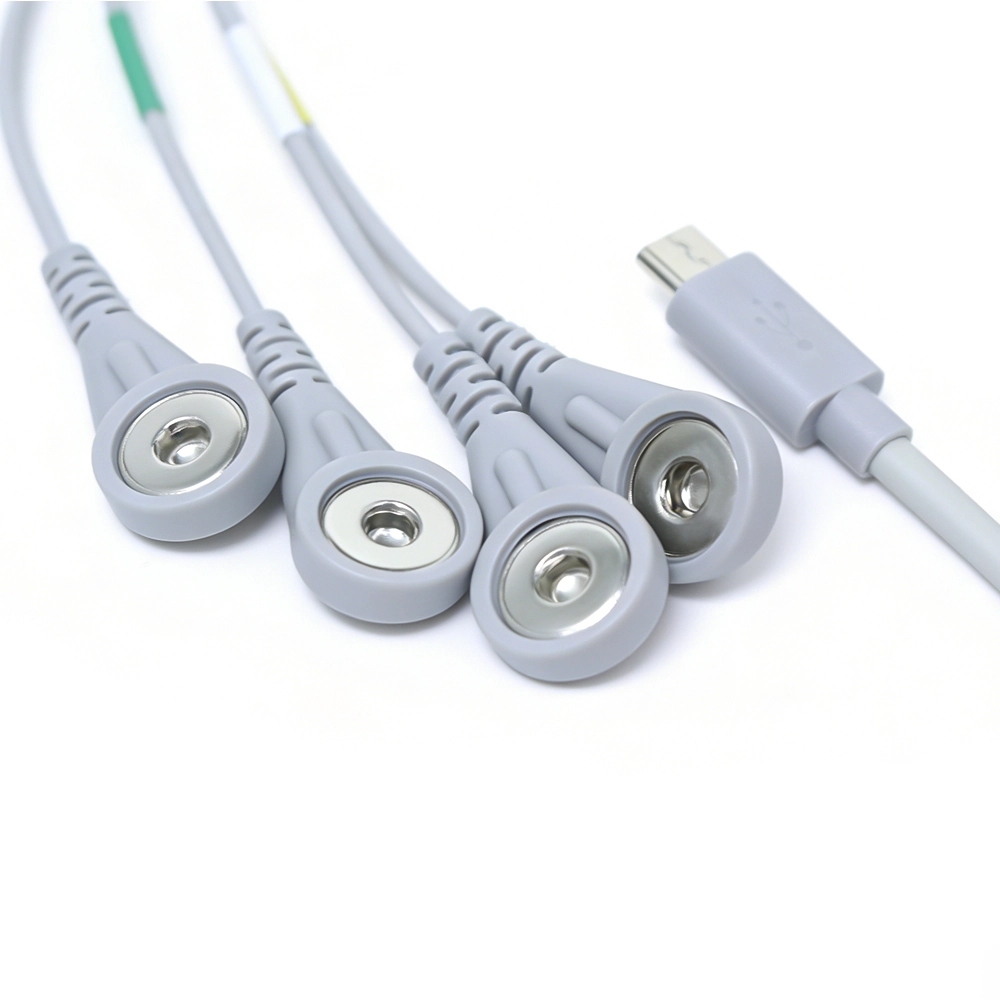

Elk van de vier vertakkingsuiteinden eindigt in een vrouwelijke klik van 4,0 mm voor koppeling met een overeenkomstige elektrodebout. Hierdoor kunnen de elektrodepads worden losgemaakt van de geleidingsdraad, terwijl de vier zichtbare uiteinden binnen hetzelfde geheel georganiseerd blijven.
Vier klikuiteinden beschrijven de fysieke verbindingen, niet noodzakelijkerwijs vier onafhankelijk bestuurde uitgangen. Of het apparaat twee stimulatieparen, gedeelde contacten of een andere kanaalindeling gebruikt, moet aan de hand van de pin-out worden bepaald. De kliksluiting moet ook worden gecontroleerd ten opzichte van de beoogde elektrodepads: de nominale maat van 4,0 mm alleen is niet voldoende om retentie en elektrisch contact te bevestigen.
Voor andere elektrodekabels van het kliktype en bijpassende accessoires, zie TENS- en EMS-kabels en elektrode-accessoires .
Waar de gegoten SR-constructie ertoe doet
Bij een elektrodekabel met vier afleidingen zijn de breakout- en connectoruitgangen natuurlijke buigpunten. De gegoten SR-secties helpen elke draad weg te leiden van de verbinding, terwijl de geselecteerde geleider en mantel bepalen hoe het samenstel zich gedraagt tijdens het routeren, verpakken en herhaaldelijk hanteren.
Bij een monsterbeoordeling moet aandacht worden besteed aan de manier waarop de leidingen het gevormde gedeelte verlaten, of de aftakkingslengten de beoogde elektrodelocaties bereiken zonder overmatige trekkracht, en of de overgietsels van de connector aangrenzende pads hinderen. Dit zijn nuttiger controles dan alleen op de kabellengte te vertrouwen.
Configuratiepunten voor OEM-ontwikkeling
Interface aan apparaatzijde: Micro-USB-stekker, aangesloten op de goedgekeurde pintoewijzing van de controller.
Elektrode-aansluitingen: Vier vrouwelijke klikconnectoren van 4,0 mm.
Vestigingsidentificatie: Leadkleuren, markeringen en groepering kunnen de bedradingstekening van het apparaat volgen.
Trekontlasting: Gegoten SR-structuur bij gespecificeerde kabelovergangen en connectoruitgangen.
Kabelconstructie: Totale lengte, individuele taklengtes, geleidergrootte, mantelmateriaal en kleur geselecteerd voor het project.
Documentatie: Monster, pin-outtabel, gecontroleerde tekening, etikettering en verpakking gedefinieerd vóór nabestellingen.
Van het paringsmonster tot een herhaalbare assemblage met vier afleidingen
Voor een nieuw controllerproject zijn de meest bruikbare uitgangsmaterialen de micro-USB-aansluitingsinformatie, kanaal- en pinout-definities, een voorbeeld van de beoogde elektroden en een schets van waar de vier kabels moeten komen. Hieruit kan Heymed Medical de pasvorm van de connectoren, SR-positionering, geleiderselectie en aftakkingsafmetingen onderzoeken voordat monsters worden voorbereid.
Zodra een monster is goedgekeurd, worden de overeengekomen details de productiereferentie voor het gieten, assembleren, continuïteitsinspectie, leadidentificatie en verpakking. Meer complexe interfacewijzigingen kunnen worden beoordeeld onder onze Op maat gemaakte medische kabelassemblages dienst.
De kabel mag alleen worden gebruikt met apparatuur en elektroden waarvan de mechanische en elektrische interfaces zijn gecontroleerd voor de beoogde toepassing.
