互換性のある ECG および患者監視装置用の 4 ピン スプリング式デバイス コネクタと 3 つの 4.0 mm メス スナップを備えたコンパクトな 1 ～ 3 電極リード ケーブル。
ハイメッド・メディカル 4 ピン スプリング式コンタクトから 3 リード ECG ケーブルへ 互換性があるように設計されています ECG、患者モニタリング、生体信号機器 コンパクトなマルチコンタクトデバイスインターフェイスと 3 つの電極接続が必要です。
ケーブルは以下を組み合わせています。 4 ピン スプリング式コンタクト コネクタ 3つで 4.0mmメススナップ電極リード線、互換性のある電極システムにコンパクトな 1 対 3 の接続構造を提供します。
Heymed Medical は、 ピン割り当て、ケーブル長、リード構成、スナップコネクタ、ケーブル材質、オーバーモールド構造、色およびパッケージング OEM/ODM 医療機器プロジェクト向け。
ソリューションとアプリケーション
4 ピン スプリング式接触型 ECG ケーブルは、互換性のある ECG 機器、患者監視システム、および電極アクセサリの間のコンパクトな接続を提供します。バネ式接触インターフェースは、コンパクトなコネクタ サイズ、繰り返しのドッキング、シンプルなケーブル接続が重要なデバイスに適しています。
OEM/ODM プロジェクトの場合、完成したデバイスの設計に応じて、スプリング コンタクトのレイアウト、ピンの割り当て、ケーブル長、リード構成、4.0 mm メス スナップ コネクタ、ケーブル材料、オーバーモールド構造を開発できます。このケーブルは、より幅広い ECG リード線やカスタム医療用ケーブル アセンブリに統合することもできます。
Heymed Medical は、デバイス インターフェイスのレビュー、ピン配置の確認、コネクタの統合、ケーブル構造の設計、プロトタイプの開発、導通テスト、および量産をサポートします。お客様は、エンジニアリング評価のために、デバイスの図面、コンタクトパッドのレイアウト、ピンの定義、既存のケーブルのサンプル、またはインターフェイスの寸法を提供できます。
ヘルスケアおよび神経調節療法用途向けの医療グレードの耳刺激ケーブル仕様。

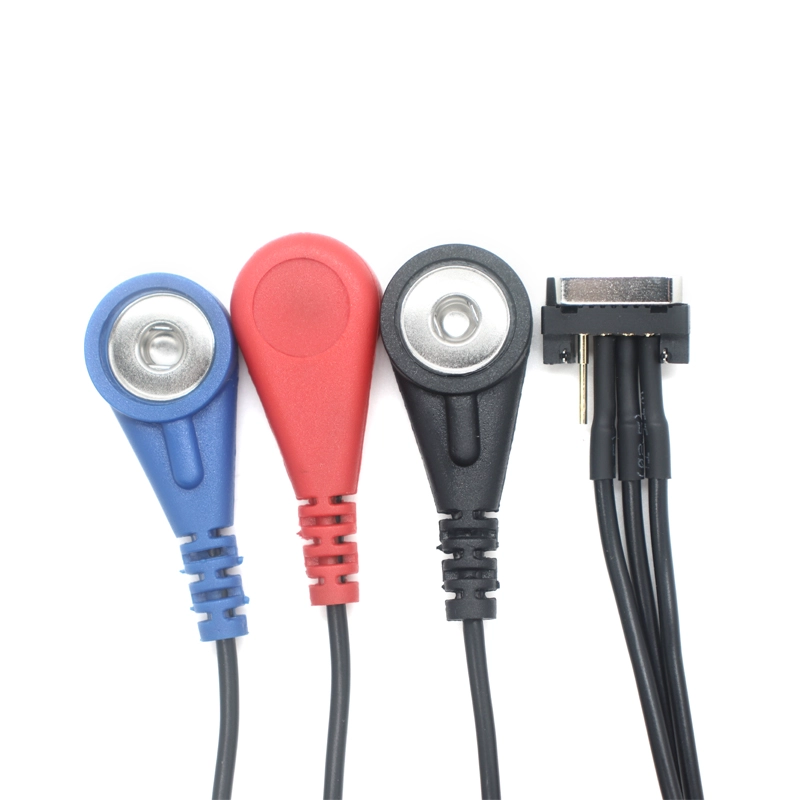

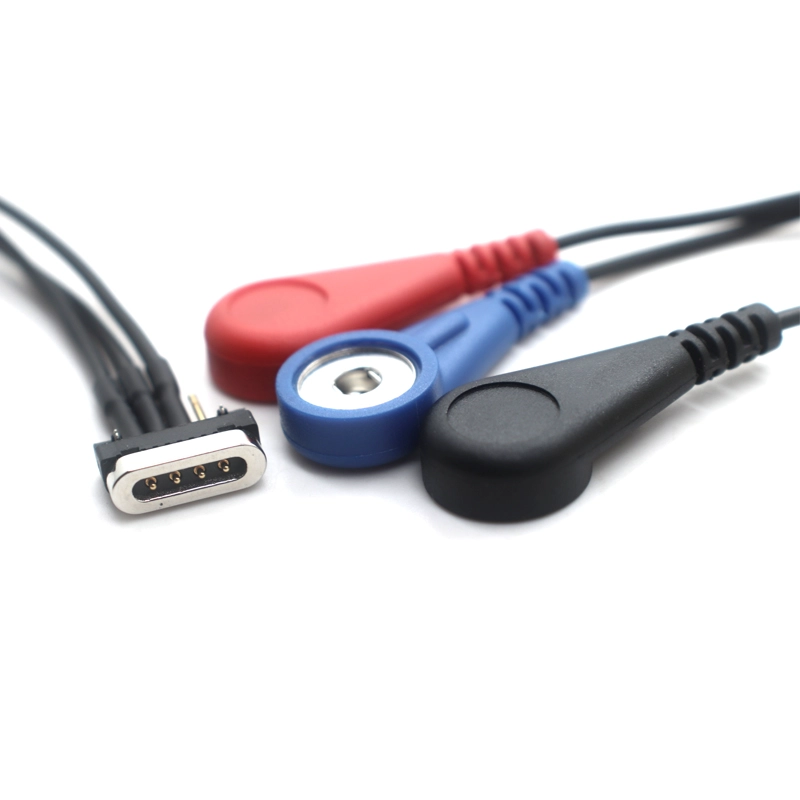

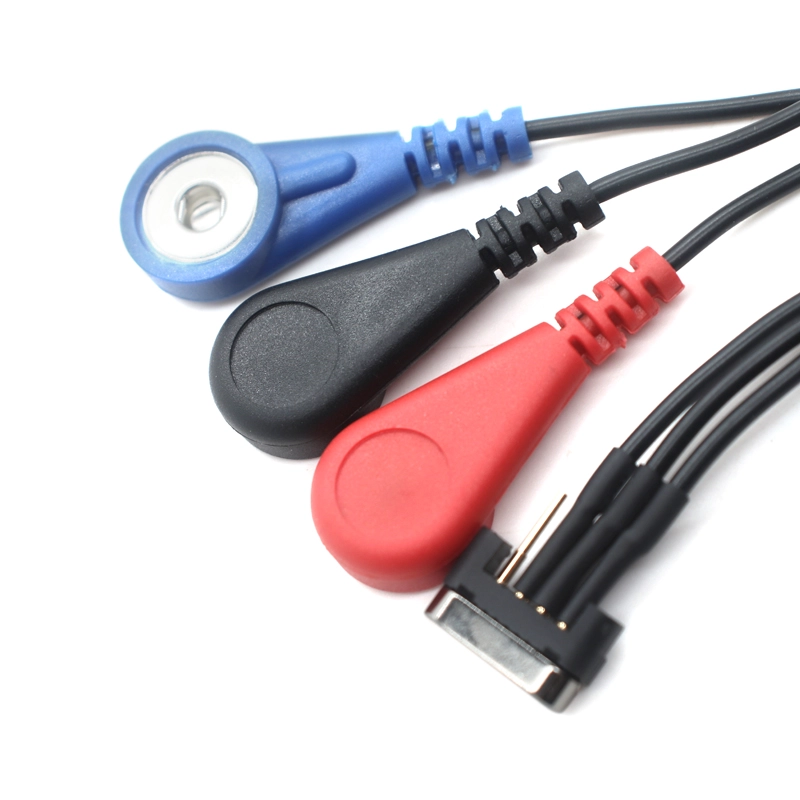

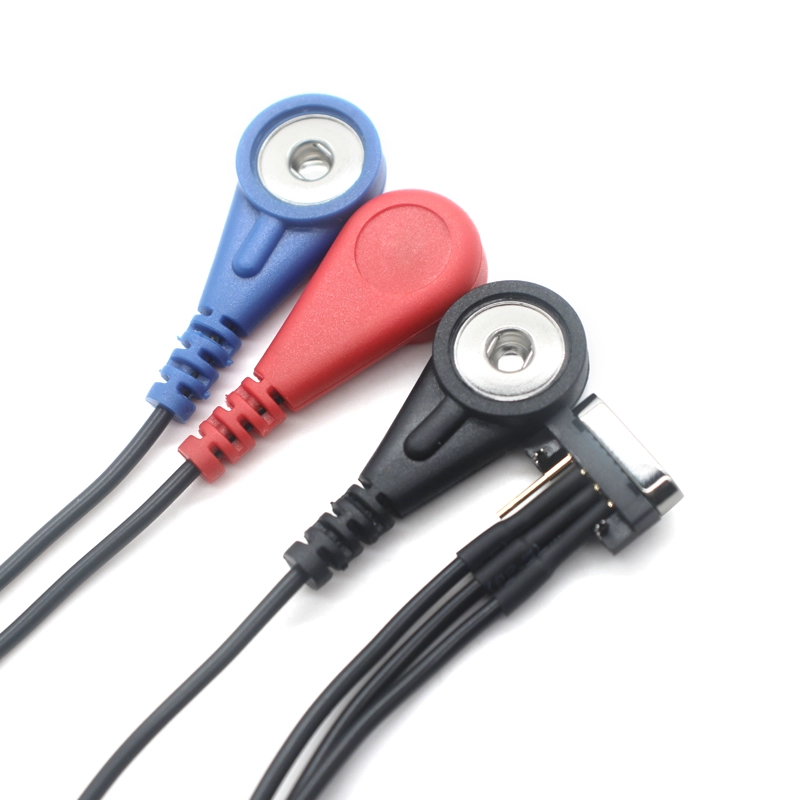

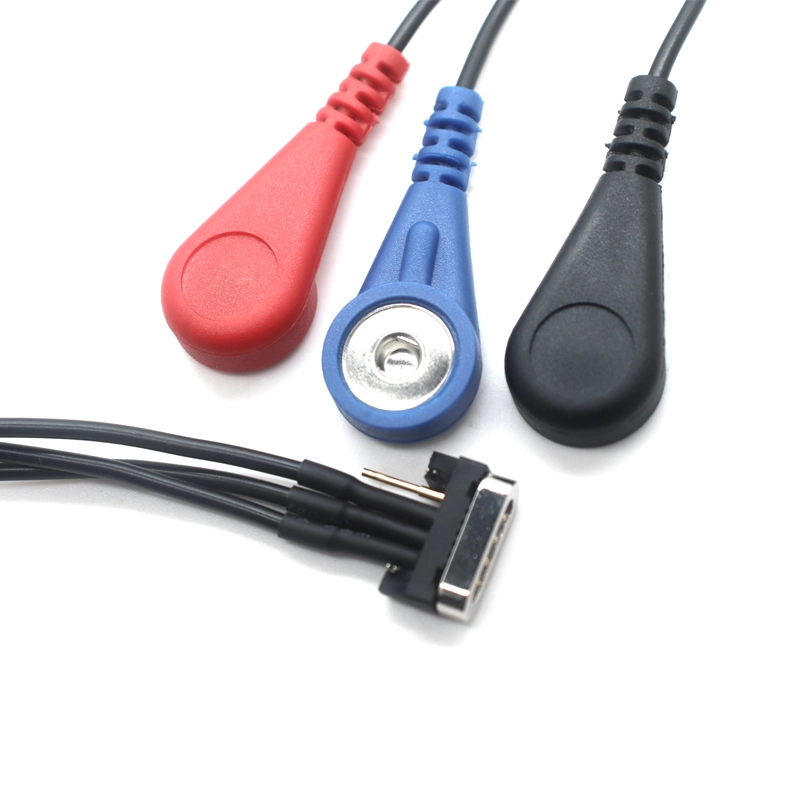

このカスタム 3 リード ECG ケーブルは、コンパクトな 4 ピン スプリング式デバイス コネクタと 3 つの色分けされた 4.0 mm メス電極スナップを組み合わせています。互換性のある ECG、患者モニタリング、または生体信号機器と 3 つのスナップ式電極インターフェイス間の組織的な接続を提供します。
コンパクトなデバイス側コネクタは、コネクタのサイズ、ケーブルの方向、繰り返しの接続を考慮する必要があるポータブル機器や統合機器に特に役立ちます。赤、青、黒のリード線の識別は、機器の組み立て、テスト、日常の接続中に個々のチャネルを区別するのにも役立ちます。
バネ仕掛けの接触インターフェイスにより、ケーブル アセンブリとターゲット デバイス間のコンパクトな取り外し可能な接続が実現します。コネクタが適合するデバイス側のインターフェースと係合すると、バネ接点は制御された量の機械的移動に対応しながら電気的接触を維持します。
このタイプの接続は、従来の大型コネクタが不必要な筐体スペースを占有する可能性があるポータブル モニタリング機器、ウェアラブル生体信号ハードウェア、その他のコンパクトな電子システムで役立ちます。最終的な機械設計は、適合するデバイスのコネクタ、ハウジングの形状、ケーブルの出口方向と合わせて評価する必要があります。
同様の外観を持つコネクタは、必ずしも電気的に互換性があるとは限りません。サンプリングまたは生産の前に、接点の間隔、ピンの割り当て、極性、およびチャネルのマッピングを実際の機器のインターフェイスに対して確認する必要があります。
このケーブルは、デバイス側の接続を 3 つの個別の電極リードに分離し、それぞれが 4.0 mm メス スナップ コネクタで終端します。この構造により、機器側で単一のコンパクトなインターフェースを維持しながら、互換性のあるスナップ電極を個別に接続できます。
色分けされたオーバーモールド コネクタはチャネルを視覚的に識別できるため、顧客が承認したチャネル レイアウトに従って適合させることができます。完成したデバイスの物理的配置に基づいて、リード線の長さ、ブレークアウト位置、およびケーブル配線を開発することもできます。
公称スナップ径は互換性の一部にすぎません。嵌合電極スタッドの形状、挿入深さ、および保持特性は、量産前に実際の電極または承認された図面に対してチェックする必要があります。
デバイス側インターフェース: コネクタの寸法、コンタクトの間隔、向き、嵌合構造。
ピン割り当て: ターゲットデバイスに基づいた電気的マッピング、極性、および個別の信号チャネル定義。
電極接続: 4.0 mm メス スナップ形状と、対象のオス電極スタッドとの互換性。
リード構成: チャンネル数、リード線の色、分岐の長さ、主ケーブルの長さ、ブレークアウト寸法。
ケーブル構造: 完成した機器に応じて、導体仕様、ジャケット材質、シールド要件、ストレインリリーフおよびオーバーモールド構造を決定します。
OEM 医療ケーブル プロジェクトの場合、4 極コネクタは各端子の使用方法を自動的に決定しません。 2 つのデバイスは機械的に類似したコネクタを使用している可能性がありますが、電源、接地、または生体信号チャネルの割り当てが異なっている場合があります。
Heymed Medical は、プロトタイプの開発前に、デバイスの図面、PCB 定義、ピン配置図、インターフェイスの写真、または既存のケーブル サンプルをレビューできます。 4 つのデバイス側接点と 3 つの電極リード間の電気的マッピングは、承認された機器アーキテクチャに従って定義できます。
このエンジニアリング レビューは、コネクタの外観のみを使用して互換性を判断すべきではない、交換ケーブルや新しいデバイス開発プロジェクトの場合に特に重要です。
Heymed Medical は、インターフェイスのレビューとケーブル構造の設計からサンプルの準備と量産に至るまで、カスタム ECG および生体信号ケーブルの開発をサポートします。お客様は、コネクタ図面、機器情報、電極仕様、または技術評価用の既存の参照サンプルを提供できます。
プロトタイプの開発中に、コネクタの適合性、ピン間の連続性、チャネル マッピング、リードの寸法、およびスナップ嵌合を、承認されたプロジェクト要件に照らしてチェックできます。ケーブル材料、リード線の色、ラベル、オーバーモールディング、およびパッケージングは、製造仕様に従って最終的に決定されます。
追加のモニタリング ケーブル アーキテクチャについては、当社の製品を参照してください。 ECG ケーブルおよびリード線 さまざまなデバイス側コネクタおよび電極接続オプションに対応します。
異なる ECG および生体信号デバイスは、同様の電極側スナップ接続を維持しながら、異なる機器側コネクタ アーキテクチャを使用する場合があります。
