موصل زنبركي ذو 4 سنون إلى كابل ECG Snap ذو 3 رؤوس 4.0 مم

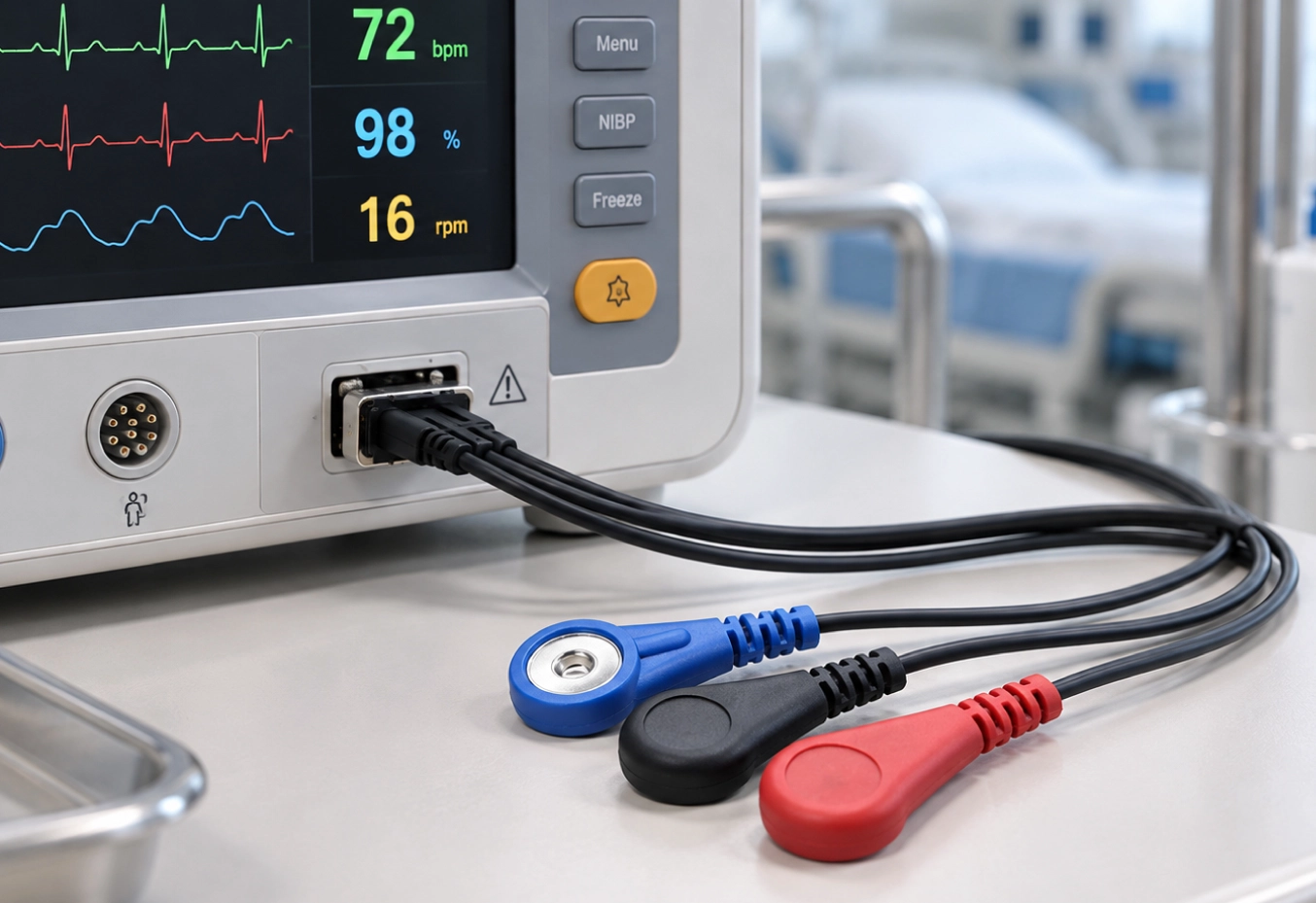

يجمع كابل ECG المخصص ذو 3 رؤوس بين موصل جهاز مدمج ذو 4 سنون ومحمَّل بنابض وثلاثة أزرار كبس كهربائية أنثوية مرمزة بالألوان مقاس 4.0 مم. وهو يوفر اتصالاً منظمًا بين أجهزة تخطيط القلب المتوافقة أو أجهزة مراقبة المريض أو الإشارات الحيوية وثلاث واجهات قطب كهربائي سريعة التركيب.
يعد الموصل المدمج من جانب الجهاز مفيدًا بشكل خاص للمعدات المحمولة والمتكاملة حيث يجب مراعاة حجم الموصل واتجاه الكابل والاتصال المتكرر معًا. يساعد تحديد الرصاص باللون الأحمر والأزرق والأسود أيضًا على تمييز القنوات الفردية أثناء تجميع المعدات واختبارها والاتصال اليومي.
واجهة اتصال نابضة مدمجة لتكامل الأجهزة الطبية
توفر واجهة الاتصال المحملة بنابض اتصالاً مدمجًا قابلاً للفصل بين مجموعة الكابل والجهاز المستهدف. عندما يتم تعشيق الموصل مع واجهة مطابقة من جانب الجهاز، تحافظ نقاط الاتصال الزنبركية على الاتصال الكهربائي مع استيعاب كمية يمكن التحكم فيها من السفر الميكانيكي.
يمكن أن يكون هذا النوع من الاتصال مفيدًا في معدات المراقبة المحمولة وأجهزة الإشارة الحيوية القابلة للارتداء وغيرها من الأنظمة الإلكترونية المدمجة حيث قد تشغل الموصلات التقليدية الأكبر حجمًا مساحة حاوية غير ضرورية. يجب تقييم التصميم الميكانيكي النهائي مع موصل الجهاز المطابق وهندسة الغلاف واتجاه خروج الكابل.
الموصلات ذات المظهر الخارجي المماثل ليست بالضرورة قابلة للتبديل كهربائيًا. يجب التأكد من تباعد جهات الاتصال وتعيين الدبوس والقطبية وتعيين القنوات مقابل واجهة الجهاز الفعلية قبل أخذ العينات أو الإنتاج.
ثلاث وصلات كهربائية مستقلة مقاس 4.0 مم
يفصل الكابل الاتصال من جانب الجهاز إلى ثلاثة أسلاك كهربائية فردية، وينتهي كل منها بموصل سريع أنثى مقاس 4.0 مم. يسمح هذا الهيكل بتوصيل الأقطاب الكهربائية المتوافقة بشكل فردي مع الحفاظ على واجهة مدمجة واحدة على جانب المعدات.
توفر الموصلات ذات القوالب الزائدة والمرمزة بالألوان تعريفًا مرئيًا للقناة ويمكن تكييفها وفقًا لتخطيط القناة المعتمد لدى العميل. يمكن أيضًا تطوير طول الرصاص وموضع الاختراق وتوجيه الكابل حول الترتيب المادي للجهاز النهائي.
قطر المفاجئة الاسمي هو جزء واحد فقط من التوافق. يجب فحص هندسة مسمار القطب الكهربائي وعمق الإدخال وخصائص الاحتفاظ مقابل القطب الفعلي أو الرسم المعتمد قبل إنتاج الحجم.
التفاصيل الهندسية الرئيسية التي يجب تأكيدها قبل أخذ العينات
واجهة جانب الجهاز: أبعاد الموصل وتباعد الاتصال والتوجيه وهيكل التزاوج.
تعيين الدبوس: رسم الخرائط الكهربائية والقطبية وتعريف قناة الإشارة الفردية بناءً على الجهاز المستهدف.
اتصال القطب: هندسة المفاجئة الأنثوية مقاس 4.0 مم والتوافق مع مسمار القطب الكهربائي الذكري المقصود.
تكوين الرصاص: كمية القناة وألوان الرصاص وطول الفرع وطول الكابل الرئيسي وأبعاد الاختراق.
بناء الكابل: مواصفات الموصل، مادة الغلاف، متطلبات التدريع، تخفيف الضغط والهيكل الزائد وفقًا للمعدات النهائية.
مصممة حول دبوس الجهاز الفعلي
بالنسبة لمشروعات الكابلات الطبية الخاصة بشركة OEM، لا يحدد الموصل رباعي نقاط الاتصال تلقائيًا كيفية استخدام كل جهة اتصال. قد يستخدم جهازان موصلات متشابهة ميكانيكيًا ولكنهما يعينان قنوات الطاقة أو الأرض أو الإشارات الحيوية بشكل مختلف.
يمكن لشركة Heymed Medical مراجعة رسومات الجهاز، وتعريفات ثنائي الفينيل متعدد الكلور، والرسوم البيانية، وصور الواجهة أو عينات الكابلات الموجودة قبل تطوير النموذج الأولي. يمكن بعد ذلك تحديد التعيين الكهربائي بين جهات الاتصال الأربعة من جانب الجهاز وأسلاك الأقطاب الكهربائية الثلاثة وفقًا لهندسة المعدات المعتمدة.
تعتبر هذه المراجعة الهندسية مهمة بشكل خاص لاستبدال الكابلات ومشاريع تطوير الأجهزة الجديدة، حيث لا ينبغي استخدام مظهر الموصل وحده لتحديد التوافق.
من كابل النموذج الأولي إلى إنتاج OEM
تدعم شركة Heymed Medical تطوير تخطيط القلب المخصص وكابلات الإشارة الحيوية بدءًا من مراجعة الواجهة وتصميم هيكل الكابل وحتى إعداد العينات وتصنيع الكميات. يمكن للعملاء تقديم رسومات الموصلات أو معلومات المعدات أو مواصفات القطب الكهربائي أو عينة مرجعية موجودة للتقييم الهندسي.

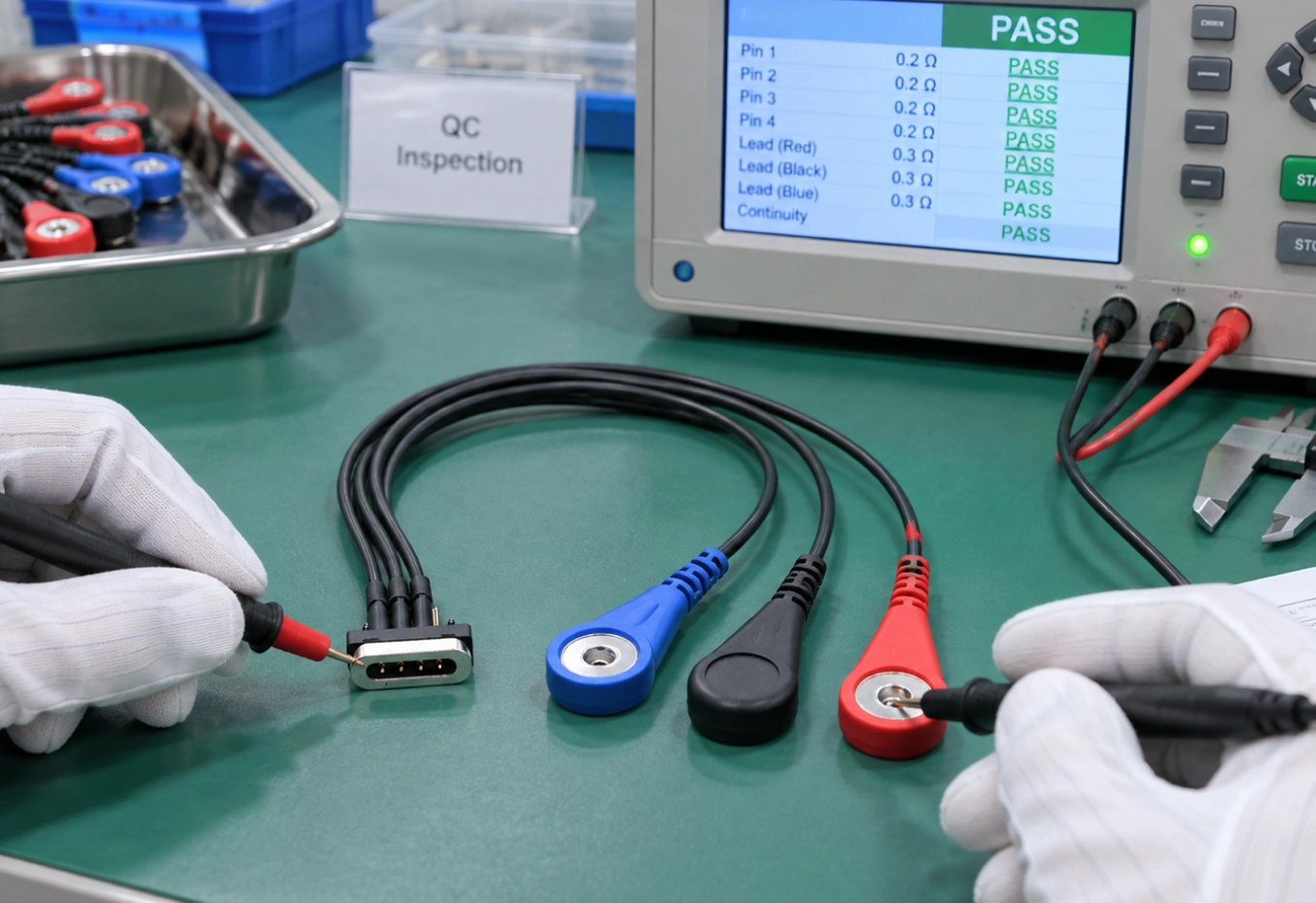

أثناء تطوير النموذج الأولي، يمكن التحقق من ملاءمة الموصل، واستمرارية التوصيل من طرف إلى طرف، وتعيين القناة، وأبعاد الرصاص، والتزاوج المفاجئ مع متطلبات المشروع المعتمدة. يمكن بعد ذلك الانتهاء من مواد الكابلات وألوان الرصاص والملصقات والقولبة الزائدة والتعبئة وفقًا لمواصفات الإنتاج.
للحصول على بنيات كابلات مراقبة إضافية، استكشف موقعنا كابلات تخطيط القلب وأسلاك الرصاص لموصلات مختلفة من جانب الجهاز وخيارات توصيل القطب الكهربائي.
