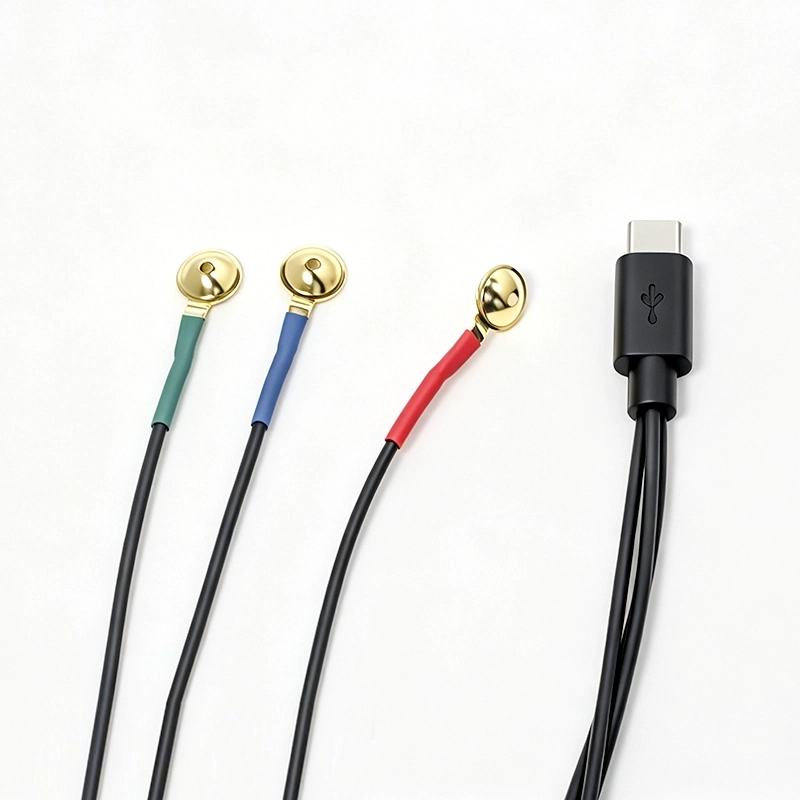

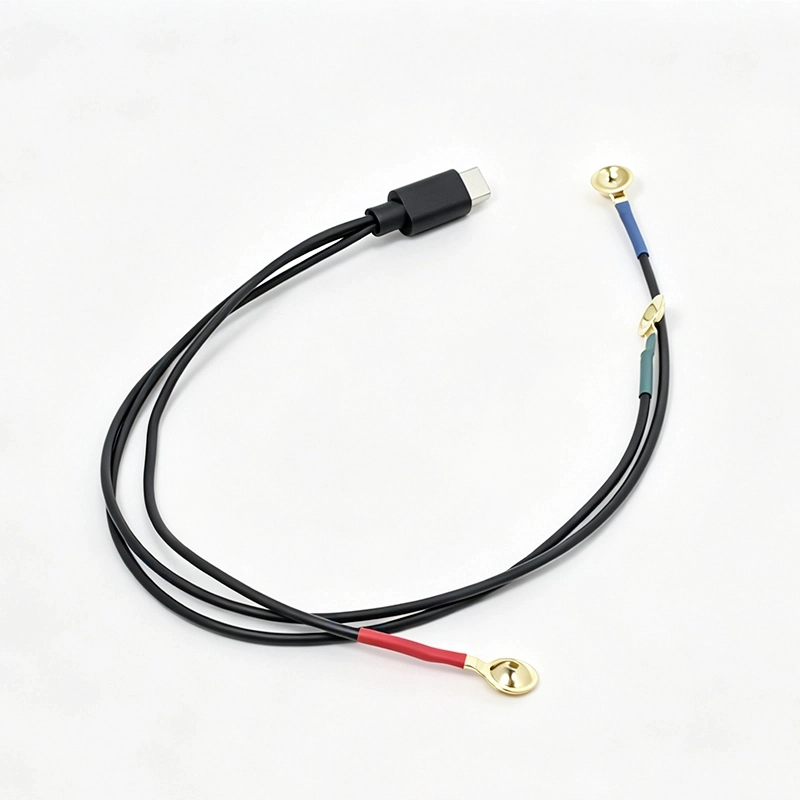

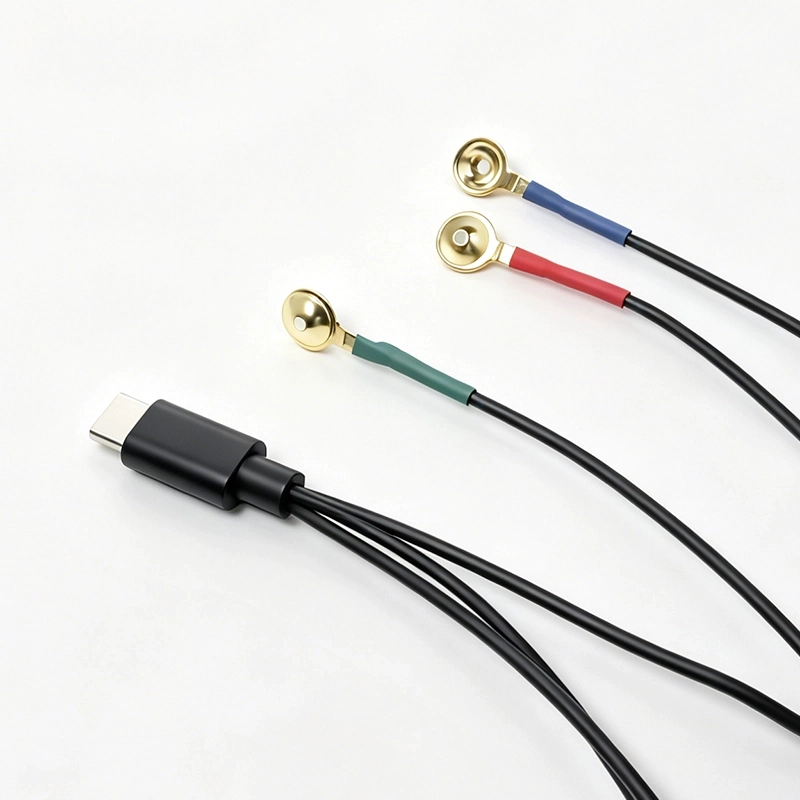

Vergoldetes Cup-Elektrodenkabel vom Typ C auf 10,0 mm für die EEG- und Biosignalerfassung

Dieses wiederverwendbare Biosignal-Elektrodenkabel kombiniert eine kompakte Typ-C-Geräteschnittstelle mit vergoldeten 10,0-mm-Cup-Elektroden für die Integration in kompatible EEG-, EKG-, EMG-, PSG- und elektrophysiologische Signalerfassungssysteme. Die Mehrleiterstruktur sorgt für eine organisierte Verbindung zwischen der Erfassungshardware und den einzelnen Elektrodenpositionen und ermöglicht gleichzeitig die Anpassung der Kabelanordnung an das fertige Gerät.

Die vergoldeten Becherelektroden verwenden eine Kupferlegierungsbasis mit einer vergoldeten Kontaktoberfläche und bieten eine langlebige, wiederverwendbare Elektrodenstruktur für kompatible Biosignal-Messanwendungen. Unterschiedliche Leitungslängen und Farbkennzeichnungen können Ingenieuren auch dabei helfen, einzelne Kanäle bei der Geräteintegration, beim Testen und beim Forschungsaufbau zu organisieren.

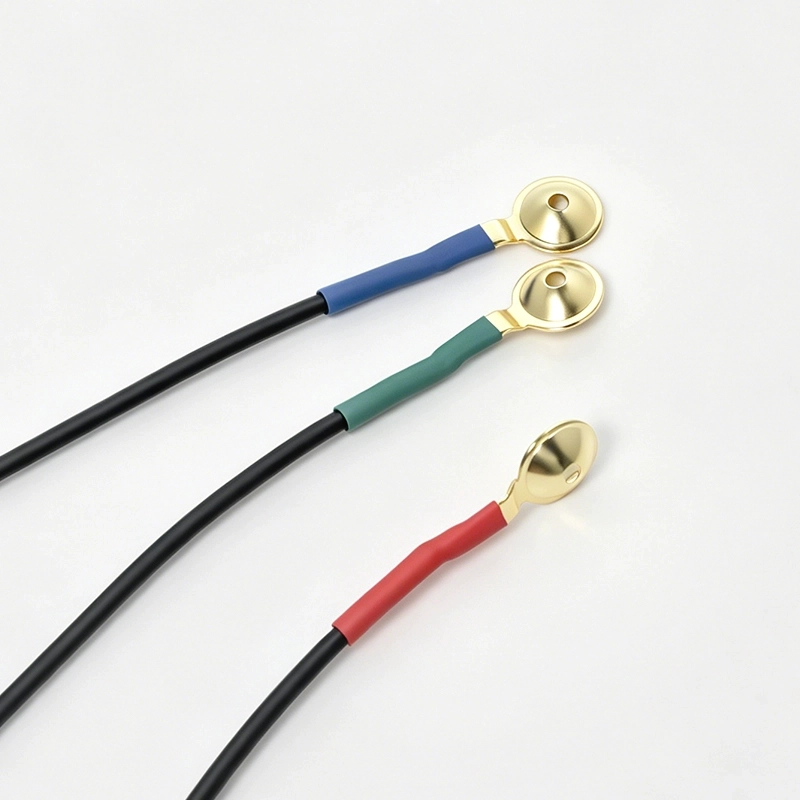

Wiederverwendbare 10,0 mm vergoldete Cup-Elektroden

Cup-Elektroden werden häufig in elektrophysiologischen und biomedizinischen Signalerfassungssystemen verwendet, bei denen eine wiederverwendbare Elektrodenschnittstelle erforderlich ist. Die konkave Elektrodenform sorgt für eine definierte Kontaktfläche und kann entsprechend dem gesamten Erfassungssystem in verschiedene Elektrodenplatzierungsmethoden integriert werden.

Bei dieser Kabelbaugruppe wird jede 10,0-mm-Napfelektrode einzeln mit der geräteseitigen Schnittstelle verbunden. Leitungslänge, Kanalreihenfolge und Identifizierung können daher entsprechend den Elektrodenpositionen gestaltet werden, die von der EEG-, EKG-, EMG- oder PSG-Hardware des Kunden verwendet werden.

Die Elektrodenleistung hängt letztendlich vom gesamten Erfassungssystem ab, einschließlich Elektrodenvorbereitung, Kontaktmethode, Verstärkerdesign, Erdung, Abschirmung und Umgebungseinflüssen. Aus diesem Grund sollte die Kabel- und Elektrodenkonfiguration zusammen mit der Zielausrüstung bewertet und nicht als isolierte Komponente behandelt werden.

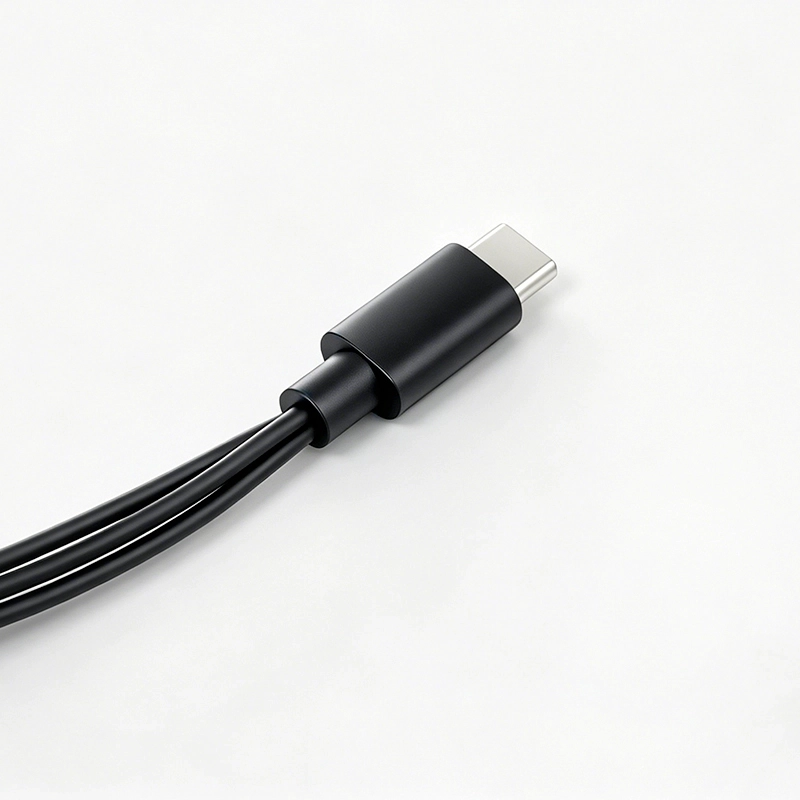

Typ-C als kundenspezifische Schnittstelle für medizinische Geräte

Obwohl dieses Kabel einen Typ-C-Anschluss verwendet, sollte die Schnittstelle nicht automatisch als Standard-USB-Lade- oder Datenverbindung behandelt werden. Für medizinische Geräte und Biosignalgeräte kann Typ-C auch als kompakter, mehrkontaktiger physischer Steckverbinder mit projektspezifischer elektrischer Definition verwendet werden.

Die tatsächliche Pinbelegung muss daher entsprechend der Kundenplatine, der Erfassungsschaltung und der Kanalzuordnung bestätigt werden. Je nach genehmigtem Gerätedesign können unterschiedliche Kontakte innerhalb des Typ-C-Steckers zugewiesen werden, sodass das Kabel benutzerdefinierte Signalkanalkonfigurationen unterstützt.

Heymed Medical kann PCB-Pin-Definitionen, Schaltpläne, vorhandene Kabelmuster, Steckerzeichnungen oder Geräteschnittstelleninformationen vor der Prototypenentwicklung überprüfen. Dies trägt dazu bei, das Risiko falscher Pin-Zuordnung oder falscher Anschlussannahmen während der Integration zu verringern.

Wichtige Designüberlegungen für Biosignal-Elektrodenkabel

Typ-C-Pinbelegung: Kontaktbelegung und Kanaldefinition entsprechend der Zielerfassungshardware.

Elektrodenkonfiguration: Elektrodenanzahl, 10,0-mm-Becherstruktur und individuelle Kanalanordnung.

Lead-Layout: individuelle Leitungslänge, Ausbruchsposition und Farbkennzeichnung entsprechend der Elektrodenplatzierung.

Kabelaufbau: Leiteraufbau, Mantelmaterial, Schirmung und Zugentlastung entsprechend den Geräteanforderungen.

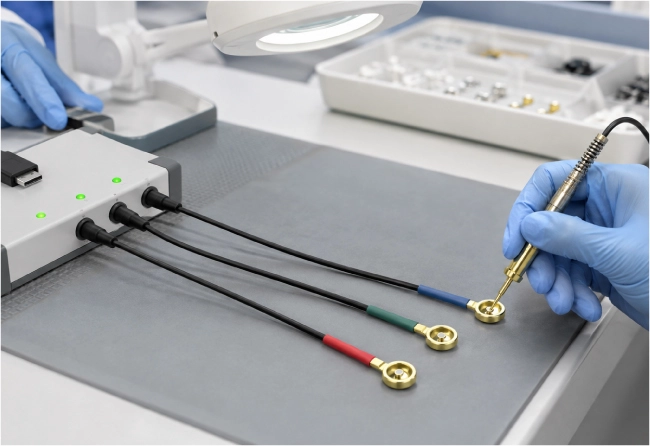

Elektrische Überprüfung: Der Pin-zu-Pin-Durchgang und die Kanalzuordnung werden vor der Serienproduktion anhand der genehmigten Verdrahtungsdefinition überprüft.

Entwickelt für das komplette Biosignal-Erfassungssystem

Ein Biosignal-Elektrodenkabel ist nur ein Teil des gesamten Erfassungspfads. Die geräteseitige Steckerarchitektur, der Verstärkereingang, die Kanalzuordnung, die Elektrodenposition, die Kabelführung und die Abschirmungsanforderungen beeinflussen alle das endgültige Kabeldesign.

Für neue EEG- und elektrophysiologische Geräteprojekte kann Heymed Medical die Kabelbaugruppe rund um die komplette Gerätearchitektur des Kunden entwickeln, anstatt einfach einen festen Standard-Leitungsdraht zu reproduzieren. Die technische Bewertung kann die Anpassung von Steckverbindern, die Überprüfung der Pinbelegung, die Anordnung der Leitungen, die Auswahl der Elektrodenschnittstelle, den Kabelaufbau und die Probenüberprüfung umfassen.

Für Projekte mit weiteren Elektrodentypen, EEG-Hauben oder Mehrkanal-Überwachungskabeln steht Ihnen unser EEG- und EMG-Elektroden und -Kabel range stellt zusätzliche Verbindungsstrukturen zur Verfügung, die rund um das Zielsystem ausgewertet werden können.

Vom technischen Muster bis zur OEM-Produktion

Heymed Medical unterstützt kundenspezifische Biosignalkabelprojekte von der ersten Schnittstellenüberprüfung über die Prototypenbemusterung bis hin zur Serienfertigung. Kunden können eine Gerätezeichnung, eine PCB-Definition, ein Pinbelegungsdiagramm, ein vorhandenes Elektrodenkabel oder ein Referenzmuster zur technischen Bewertung bereitstellen.

Während der Entwicklung können die Typ-C-Pinbelegung, die Leitungskonfiguration, die Elektrodenabmessungen, die Kabellänge und der elektrische Durchgang anhand des genehmigten Designs überprüft werden. Kabelmaterialien, Schirmaufbau, Leitungsfarben, Zugentlastung und Verpackung können dann entsprechend den Anforderungen des fertigen Produkts entwickelt werden.

Dieser Entwicklungsansatz eignet sich für Hersteller medizinischer Geräte, Entwickler von Biosignalgeräten, Forschungshardwareunternehmen und OEM/ODM-Projekte, die eine maßgeschneiderte Verbindung zwischen Elektrode und Gerät anstelle eines festen Standardkabels erfordern.
