Einweg-Massivelektrode für erwachsene Patienten für monopolare elektrochirurgische Systeme

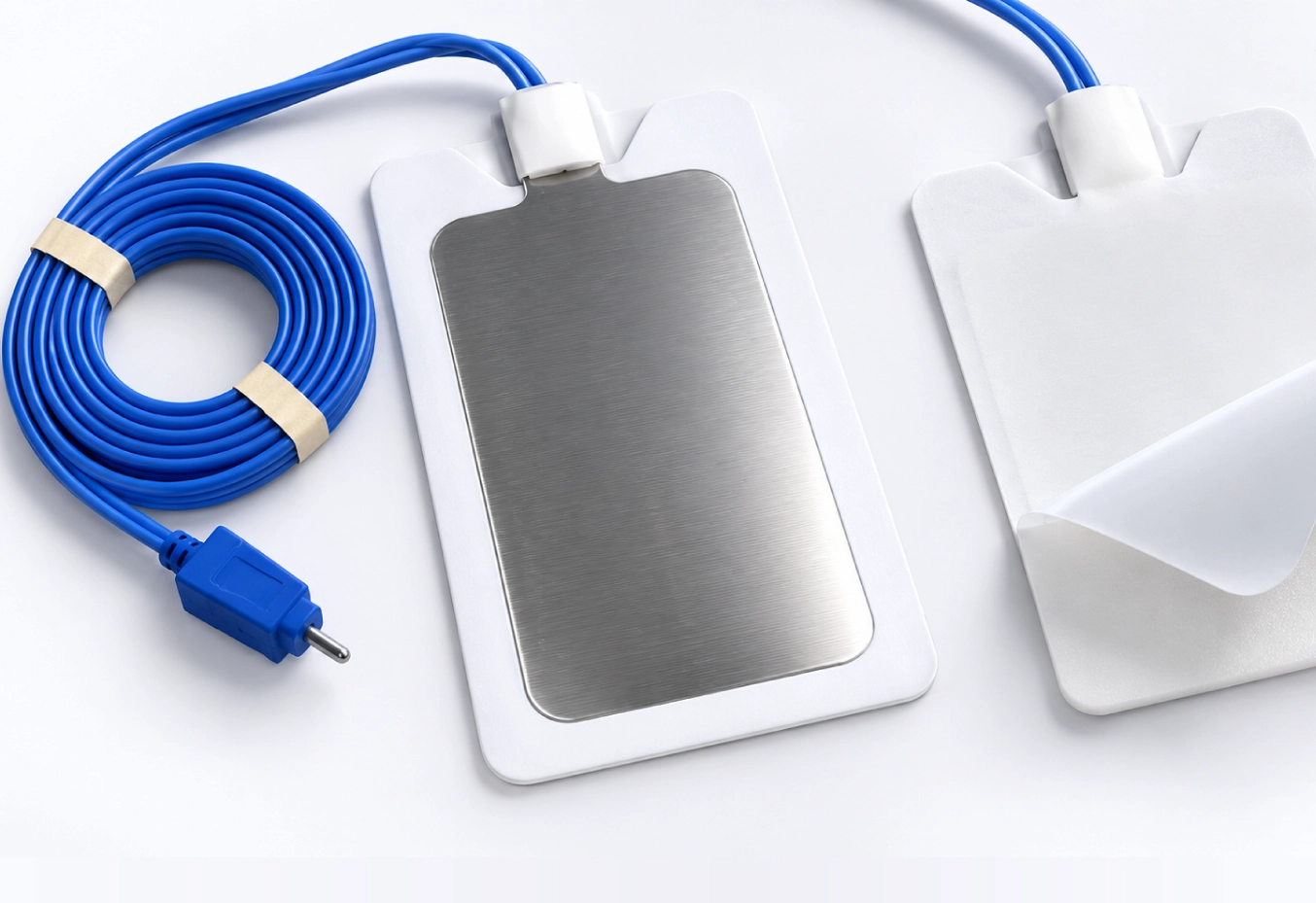

Diese Einweg-Gegenelektrode für erwachsene Patienten ist für kompatible monopolare elektrochirurgische Systeme konzipiert, die eine neutrale oder dispersive Einweg-Gegenelektrode erfordern. Die Baugruppe vereint ein solides, nicht geteiltes Elektrodenpad, eine flexible Schaumstoffunterlage, ein integriertes Anschlusskabel und einen geräteseitigen Elektrodenstift in einem integrierbaren Zubehörteil.

Anstatt die Rückelektrode als isoliertes Pad zu behandeln, sollte die komplette Baugruppe auf den vorgesehenen elektrochirurgischen Generator, die Kabelverbindung und die Gerätespezifikationen abgestimmt sein. Pad-Abmessungen, Kabellänge, Steckerkonfiguration, Beschriftung, Beutel und Außenverpackung können entsprechend den OEM/ODM-Produktanforderungen des Kunden entwickelt werden.

Solide, nicht geteilte Elektrodenarchitektur

Die Elektrode verfügt über eine solide, nicht geteilte Konstruktion anstelle einer geteilten Kontaktkonstruktion. Dies sorgt für einen kontinuierlichen Elektrodenbereich innerhalb der definierten Pad-Geometrie und ist für kompatible monopolare elektrochirurgische Geräte gedacht, die für diese Art von Patienten-Rückelektrode konzipiert sind.

Es sollte nicht davon ausgegangen werden, dass massive und geteilte Neutralelektroden austauschbar sind. Die erforderliche Elektrodenkonfiguration hängt von der Generatorarchitektur, den Überwachungsfunktionen, der Steckeranordnung und den genehmigten Zubehörspezifikationen des Zielsystems ab.

Bei Ersatz- oder OEM-Projekten sollten die ursprüngliche Elektrodenspezifikation, die Generatordokumentation, der Gegenstecker oder das genehmigte Muster überprüft werden, bevor die endgültige Pad-Konstruktion bestätigt wird.

Hautkontaktpad, Träger und Kabel müssen als eine Baugruppe bewertet werden

Eine Einweg-Patienten-Gegenelektrode besteht aus mehreren Funktionsschichten und Verbindungselementen. Der Hautkontakt und die leitfähige Struktur, das Klebesystem, das Trägermaterial, die Kabelbefestigung und der Geräteanschluss tragen alle zur Leistung des fertigen Zubehörs bei.

Die Schaumstoffrückseite bietet eine flexible Stützstruktur für das Einwegpad, während das integrierte Kabel die Notwendigkeit einer separaten abnehmbaren Leitung an der Elektrodenseite überflüssig macht. Die Kabelführung und die Zugentlastungsgeometrie können zusammen mit der Elektrodenkonstruktion überprüft werden, um eine wiederholbare Fertigung zu unterstützen.

Hautkontaktmaterialien, Klebeeigenschaften, Konfiguration der leitfähigen Schicht, Haltbarkeit und Lagerbedingungen sollten durch die genehmigte Produktspezifikation und die geltenden gesetzlichen Anforderungen für den beabsichtigten Markt definiert werden.

Wichtige technische Details, die vor der Entwicklung bestätigt werden müssen

Elektrodenkonfiguration: Massive / nicht geteilte Konstruktion und erforderliche leitfähige Kontaktgeometrie entsprechend dem Ziel-ESU-System.

Pad-Abmessungen: Länge, Breite, leitende Fläche und Gesamtumriss werden anhand der genehmigten Zeichnung oder der Ausrüstungsanforderungen bestätigt.

Hautkontaktstruktur: Klebe- und Leitschichten, ausgewählt entsprechend der vorgesehenen Produktspezifikation und den gesetzlichen Anforderungen.

Kabelkonfektionierung: Kabellänge, Leiterkonfiguration, Isolierung und Elektrode-Kabel-Verbindung, die als Teil des fertigen Pads entwickelt wurden.

Geräteanschluss: Elektrodenstift oder alternativer geräteseitiger Anschluss, abgestimmt auf die vorgesehene Schnittstelle des elektrochirurgischen Generators.

Verpackung: Beutelstruktur, Etikettierung, Chargenidentifizierung, Anweisungen und Außenverpackung können gemäß OEM/ODM-Anforderungen entwickelt werden.

Gerätekompatibilität erfordert mehr als nur die Anpassung der Steckverbinder

Die Anpassung des geräteseitigen Elektrodenstifts ist nur ein Teil der Kompatibilität. Der elektrochirurgische Generator muss außerdem für die entsprechende Rückführungselektrodenkonfiguration und die entsprechenden elektrischen Eigenschaften ausgelegt sein.

Zwei Systeme können Steckverbinder verwenden, die mechanisch ähnlich aussehen, aber unterschiedliche Rückführungselektrodenstrukturen, Kabelkonfigurationen oder Überwachungsanforderungen spezifizieren. Die Kompatibilität sollte daher anhand der Spezifikation des Zielgeräts und nicht allein anhand des Aussehens des Steckers festgestellt werden.

Heymed Medical kann Informationen zur Generatorschnittstelle, Originalzubehörspezifikationen, Maßzeichnungen, Kabelanforderungen oder physische Muster überprüfen, bevor ein technisches Muster erstellt wird.

Entwicklung von Einwegprodukten und Verpackungskontrolle

Diese Elektrode ist als Einmalprodukt gedacht. Materialauswahl, Herstellungsverfahren, Verpackung, Lagerbedingungen und Haltbarkeitsanforderungen sollten daher im Rahmen der vollständigen Einwegproduktspezifikation definiert werden.

Für Private-Label-Projekte können Pad-Abmessungen, Kabelkonfiguration, gedruckte Etiketten, Beuteldesigns und Außenverpackungen entsprechend den Endproduktanforderungen des Kunden entwickelt werden. Wenn Sterilität erforderlich ist, sollten die Sterilisationsmethode, das Verpackungssystem und die Validierungsverantwortung vor der Produktionsfreigabe klar definiert werden.

Produktkennzeichnungen und -aussagen sollten außerdem dem beabsichtigten Markt, der Produktklassifizierung und dem geltenden Regulierungspfad entsprechen und nicht direkt vom Zubehör eines anderen Herstellers übernommen werden.

Vom Referenzmuster bis zur OEM/ODM-Produktion

Kundenspezifische Patienten-Gegenelektrodenprojekte können mit einem vorhandenen Pad-Muster, einer Maßzeichnung, einer Zielgeneratorschnittstelle, einem Steckermuster oder einer vollständigen Produktspezifikation beginnen. Heymed Medical kann diese Eingaben überprüfen, bevor die Pad- und Kabelkonfiguration für die Prototypenbewertung entwickelt wird.

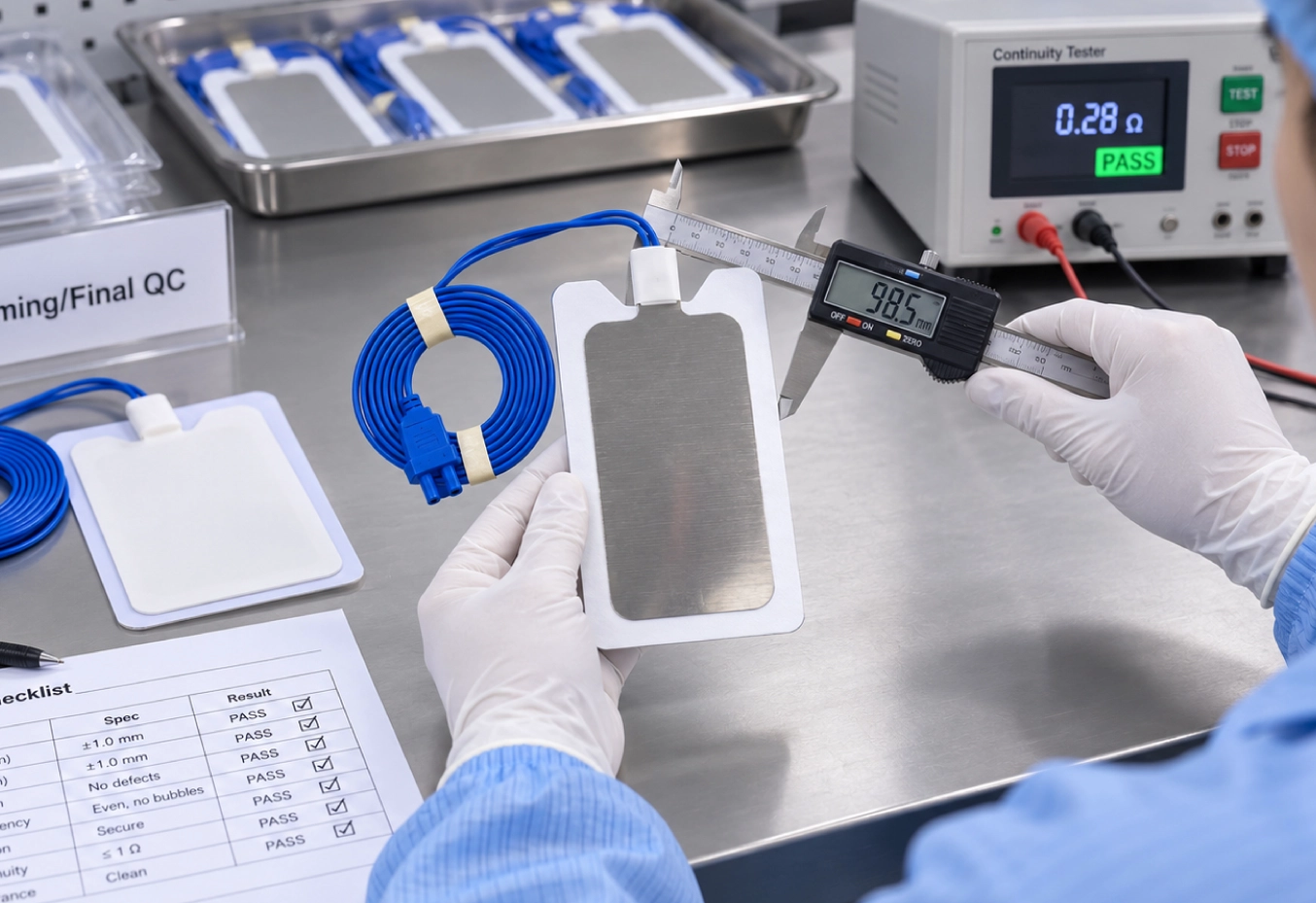

Während der Entwicklung können Elektrodenabmessungen, Kabelbefestigung, Steckerpassung, elektrische Kontinuität, Materialkonstruktion und Verpackung anhand der genehmigten Projektanforderungen überprüft werden.

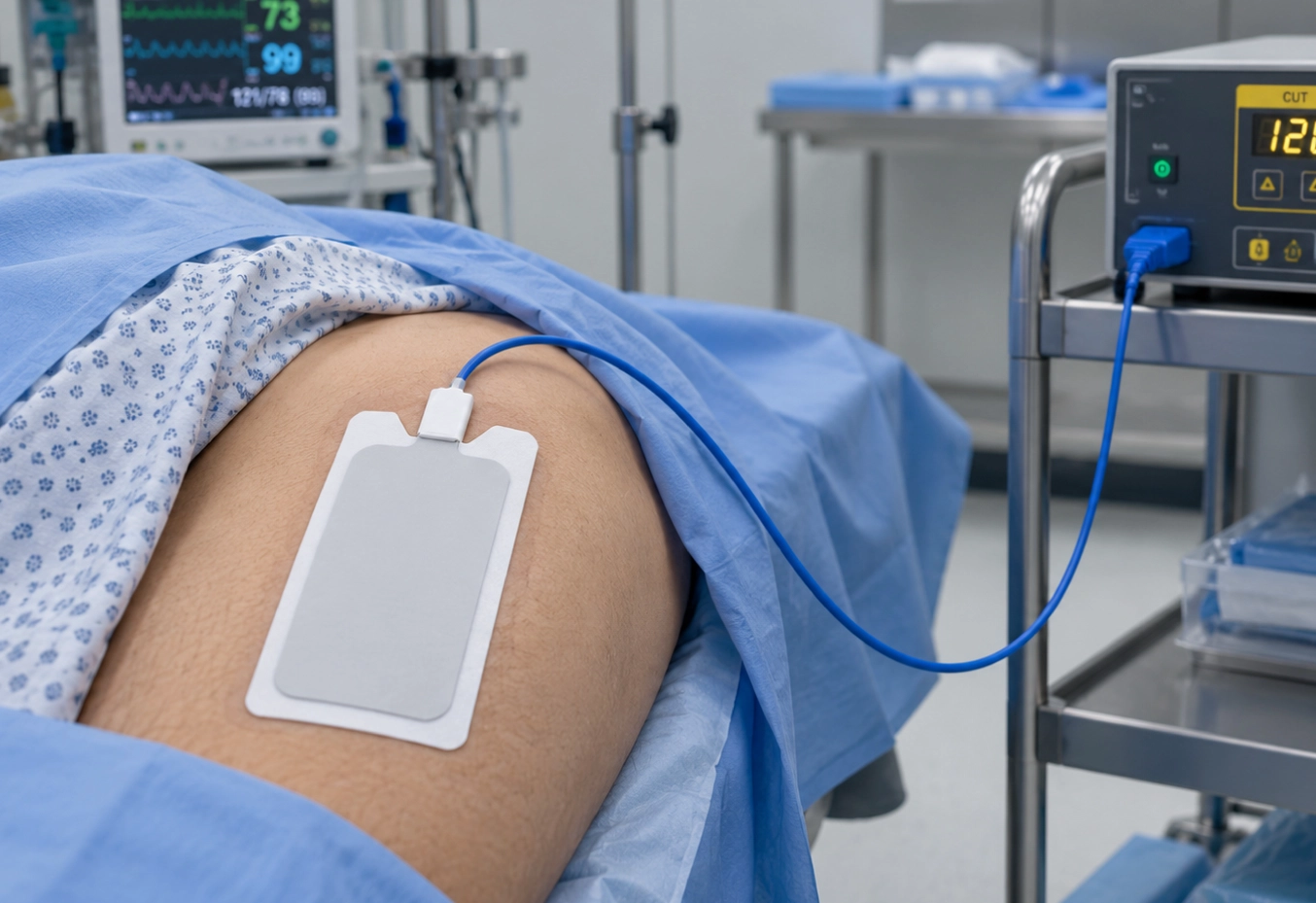

Die fertige Einweg-Gegenelektrode sollte vor der kommerziellen Nutzung abschließend mit der vorgesehenen elektrochirurgischen Ausrüstung, den Betriebsbedingungen, den Patientenkontaktanforderungen und den geltenden behördlichen Standards validiert werden.
