Wiederverwendbare Neutralelektrodenplatte mit Edelstahl-Kontaktfläche, TPU-isoliertem Rahmen und anpassbarem geräteseitigen Kabelabschluss für kompatible Elektrochirurgiegeräte.
Das Heymed Medical Wiederverwendbare ESU-Patientenrücklaufelektrodenplatte aus Edelstahl ist auf Kompatibilität ausgelegt monopolare elektrochirurgische und hochfrequente medizinische Geräte eine wiederverwendbare Patienten-Gegenelektrode erforderlich ist.
Das Produkt verwendet eine langlebige Dispersionselektrodenstruktur aus Edelstahl und kann als steckerlose Platte geliefert oder in eine projektspezifische Kabel- und Steckerlösung integriert werden.
Heymed Medical unterstützt die Anpassung des Elektrodenabmessungen, Montagestruktur, Kabelanschluss, Steckerschnittstelle, Beschriftung und Verpackung für OEM/ODM-Elektrochirurgie-Zubehörprojekte.
Lösung & Anwendungen

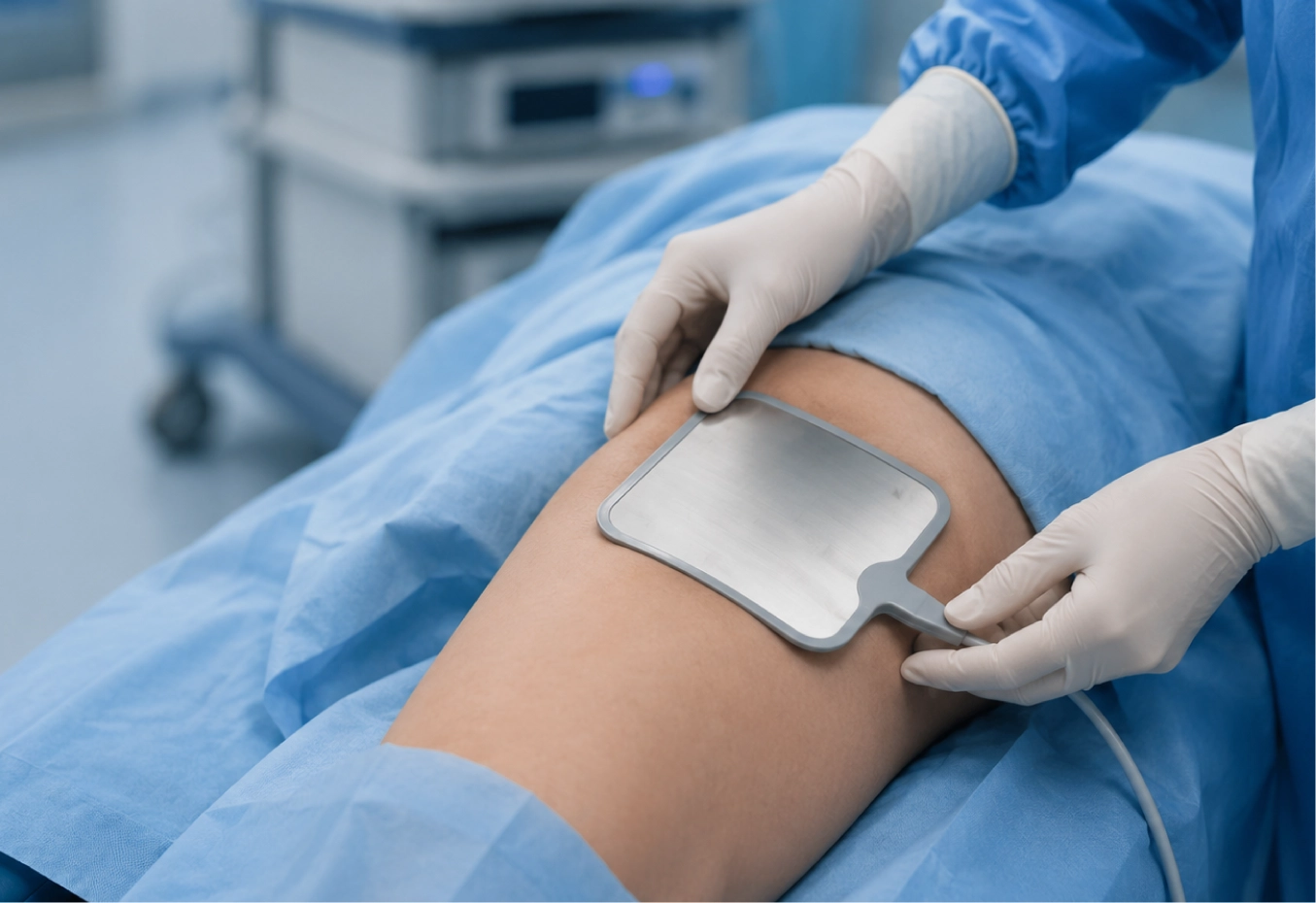

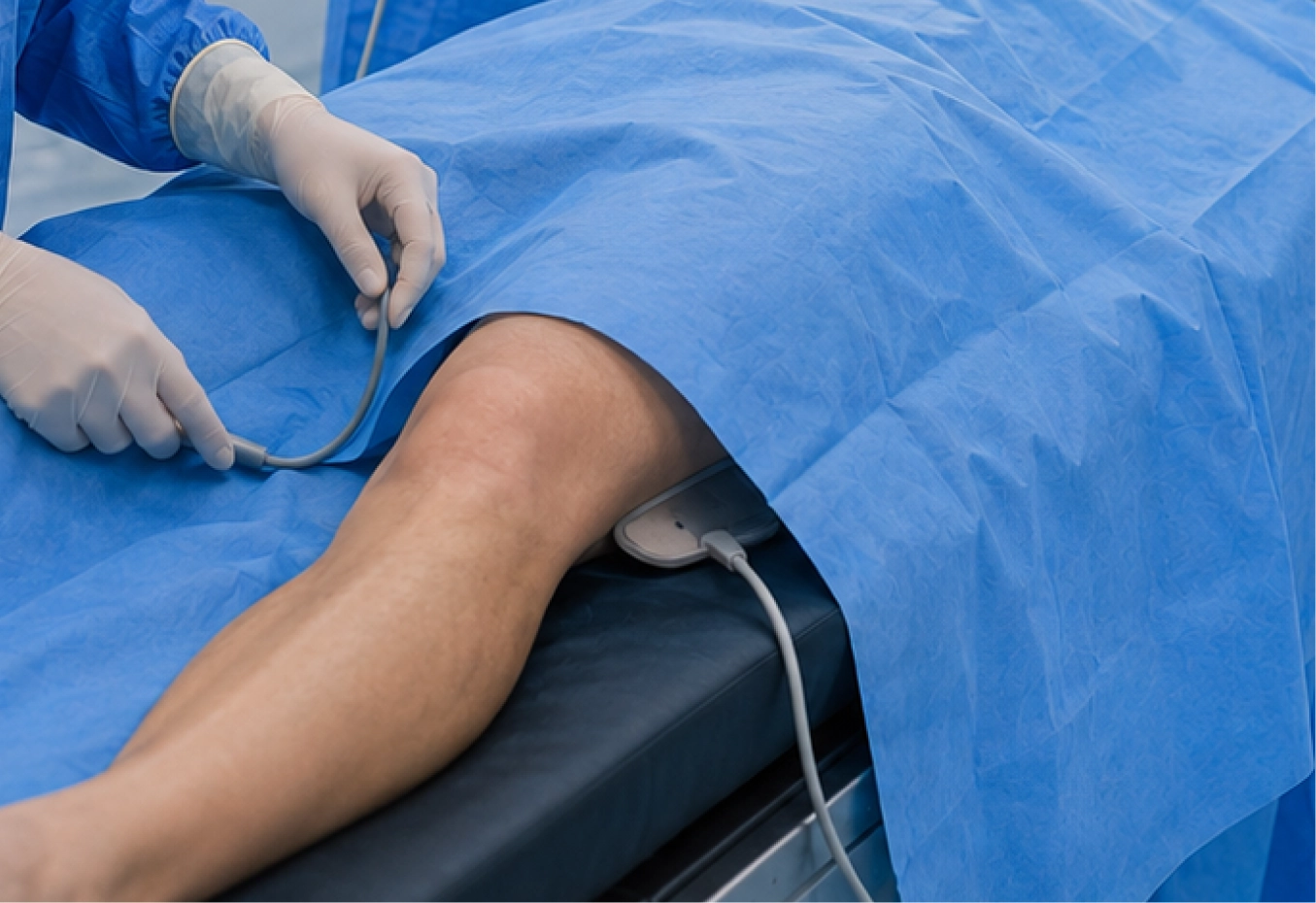

Diese wiederverwendbare Patienten-Gegenelektrode kombiniert eine Kontaktplatte aus Edelstahl, einen TPU-isolierten Rahmen und ein integriertes flexibles Kabel für kompatible monopolare elektrochirurgische Geräte.
Die Standardkonfiguration verfügt über ein nicht abgeschlossenes geräteseitiges Kabel, wodurch die Stecker- und Kabelstruktur an die vorgesehene ESU-Schnittstelle angepasst werden kann. Auch Plattenabmessungen, Kabellänge, Zugentlastung, Beschriftung und Verpackung können individuell angepasst werden.
Heymed Medical unterstützt die Produktentwicklung von der Spezifikationsprüfung und Prototypenproduktion bis hin zur Verifizierungsunterstützung und Serienfertigung. Kompatibilität, elektrische Leistung, Reinigungsverfahren und Wiederverwendungsdauer müssen für das fertige Produkt validiert werden.
Spezifikationen für Ohrmuschelstimulationskabel in medizinischer Qualität für Anwendungen im Gesundheitswesen und in der Neuromodulationstherapie.
Diese wiederverwendbare Patienten-Gegenelektrode kombiniert eine leitfähige Edelstahloberfläche, einen TPU-isolierten Umfang und einen integrierten flexiblen Anschlussdraht für kompatible monopolare elektrochirurgische Geräte. Die starre Plattenstruktur stellt ein wiederverwendbares Gerätezubehör dar, bei dem Elektrode, Kabel und geräteseitige Schnittstelle als eine komplette Baugruppe entwickelt werden müssen.
Die Standardkonfiguration wird mit einem nicht abgeschlossenen geräteseitigen Kabel geliefert, sodass der endgültige Stecker und der Kabelabschluss an das vorgesehene ESU-System angepasst werden können. Plattenabmessungen, Kabellänge, Steckerkonfiguration, Zugentlastung, Beschriftung und Verpackung können alle gemäß den OEM/ODM-Projektanforderungen entwickelt werden.

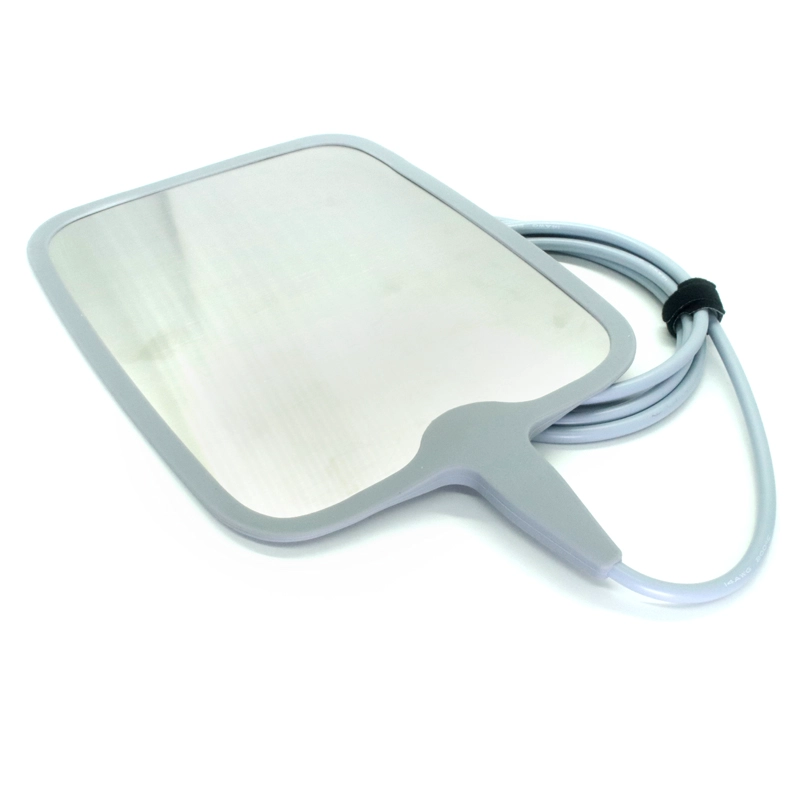

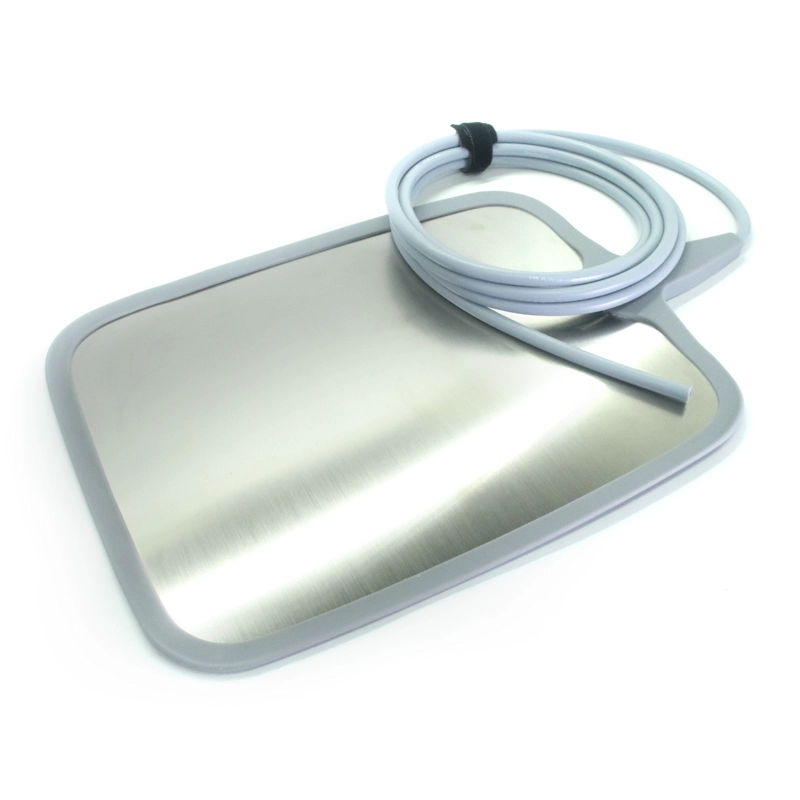

Die Elektrodenplatte besteht aus einer leitfähigen Oberfläche aus Edelstahl, die von einem TPU-isolierten Rahmen umgeben ist. Diese Konstruktion trennt den leitfähigen Plattenbereich vom Außenumfang und bietet gleichzeitig eine langlebige mechanische Struktur für die wiederverwendbare Systemintegration.
Plattengeometrie, leitende Fläche und Gesamtabmessungen sollten entsprechend der vorgesehenen elektrochirurgischen Ausrüstung und der vollständigen Produktspezifikation definiert werden. Die Elektrode sollte nicht nur nach optischer Ähnlichkeit oder Plattengröße ausgewählt werden.

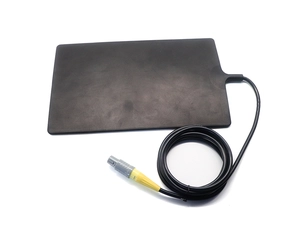

Wenn eine flexiblere wiederverwendbare Elektrodenstruktur erforderlich ist, a wiederverwendbare neutrale/dispersive Silikon-ESU-Elektrode Bietet eine alternative Material- und mechanische Architektur für kompatible Geräte.
Eine Patienten-Gegenelektrode sollte als Teil des gesamten elektrochirurgischen Systems und nicht als isolierte leitende Platte beurteilt werden. Die Elektrodenoberfläche, die Kabelkonstruktion, der geräteseitige Abschluss, die Generatorschnittstelle und die Betriebsanforderungen der Ausrüstung beeinflussen alle die endgültige Konfiguration.
Die Kompatibilität mit der Neutralelektrodenüberwachung oder anderen generatorspezifischen Funktionen muss anhand des vorgesehenen ESU-Systems bestätigt werden. Eine mechanische Verbindung allein reicht nicht aus, um elektrische oder funktionale Kompatibilität herzustellen.

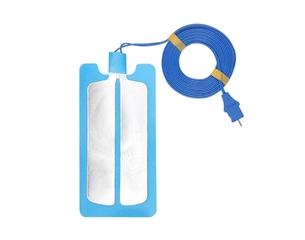

Für Projekte, die eine Einweglösung anstelle einer wiederverwendbaren Metallplatte erfordern, ist die Einweg-Gegenelektroden-Pad für monopolare ESU-Patienten für Erwachsene Bietet eine andere Elektrodenarchitektur mit angeschlossenem Kabel für kompatible Systeme.

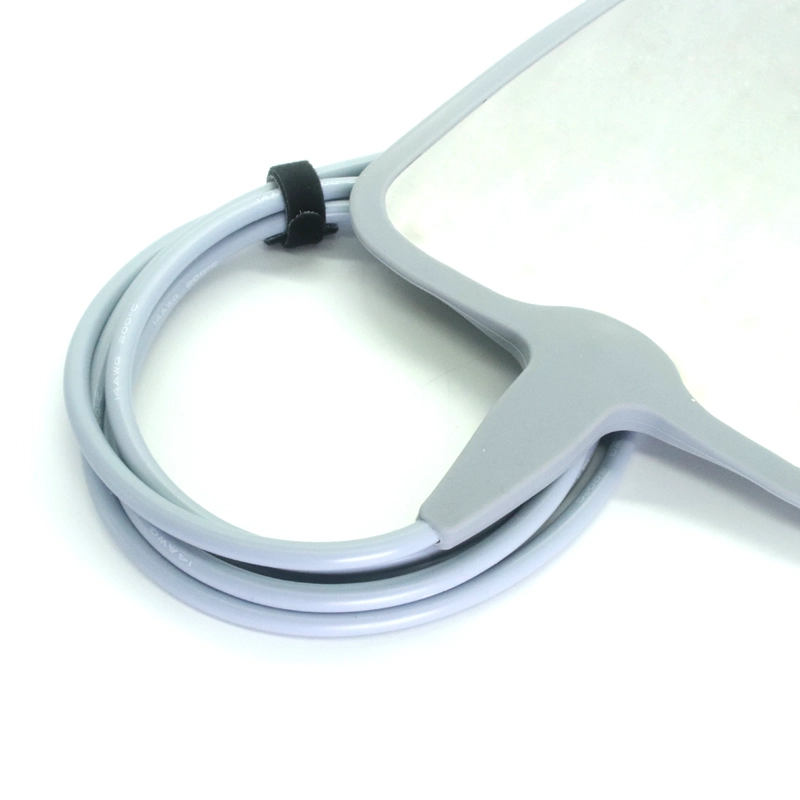

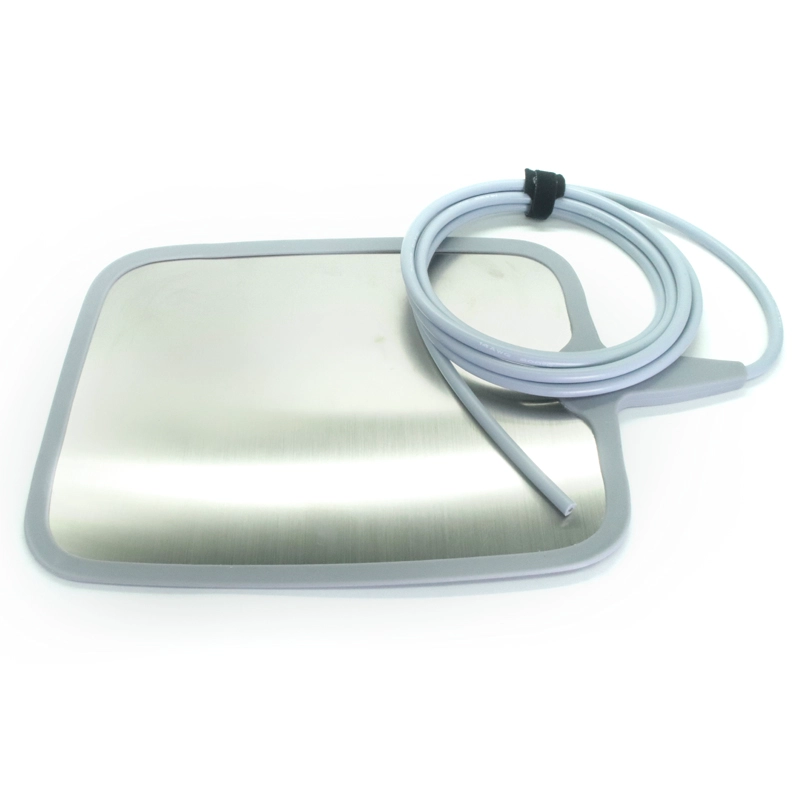

Die Standardversion verwendet ein nicht abgeschlossenes geräteseitiges Kabel, was den Geräteherstellern die Flexibilität gibt, die endgültige Verbindung entsprechend dem Zielgenerator oder der internen Verkabelungsarchitektur zu definieren.
Je nach Projekt kann das Kabel mit einem kompatiblen Push-Pull-Stecker, Pin-Stecker, 6,3-mm-Stecker oder einer anderen kundenspezifischen Schnittstelle abgeschlossen werden. Steckverbinderserie, Kontaktanordnung, Pinbelegung und mechanische Anschlussstruktur sollten anhand der tatsächlichen Gerätespezifikation bestätigt werden.
Wenn ein Projekt einen anderen Kabelabschluss oder eine komplexere Verbindungsstruktur erfordert, kann das Elektrodenkabel auch über uns entwickelt werden Kundenspezifische medizinische Kabelkonfektionen Engineering- und Fertigungskapazitäten.
Elektrodenplatte: Plattenabmessungen, Gesamtgeometrie und Konfiguration der leitfähigen Oberfläche entsprechend der Zielausrüstung.
Kabellänge: Die Abmessungen der Anschlusskabel können entsprechend der Geräteanordnung und dem Verbindungsabstand entwickelt werden.
Geräteseitige Terminierung: Unkonfektioniertes Kabel, Push-Pull-Stecker, Stiftstecker, 6,3-mm-Stecker oder projektspezifische Schnittstelle.
Zugentlastung: Die Kabelausgangs- und Übergangsstruktur kann für die wiederholte Handhabung und den Zusammenbau des fertigen Produkts entwickelt werden.
Identifikation: Produktetiketten, Kabelkennzeichnung und projektspezifische Kennzeichnung können individuell angepasst werden.
OEM/ODM-Verpackung: Verpackungskonfiguration und unterstützende Produktdokumentation können entsprechend den Projektanforderungen entwickelt werden.
Da diese Elektrode für wiederverwendbare Anwendungen vorgesehen ist, sollten für das fertige Produkt Reinigungs-, Inspektions- und Wiederverwendungsanforderungen festgelegt werden. Reinigungsmittel, Wiederverwendungsbedingungen und Inspektionskriterien sollten einem validierten Produktprozess folgen und nicht nur von der Edelstahloberfläche übernommen werden.
Vor der kommerziellen Nutzung sollte die fertige Elektrodenbaugruppe zusammen mit der vorgesehenen elektrochirurgischen Ausrüstung, den Betriebsbedingungen, den elektrischen Anforderungen und den geltenden gesetzlichen Anforderungen bewertet werden.
Die Entwicklung einer kundenspezifischen ESU-Gegenelektrode kann mit einem Generatormodell, einer Elektrodenzeichnung, einer Geräteschnittstellenspezifikation, Kabelanforderungen oder einem vorhandenen Referenzmuster beginnen. Heymed Medical kann die mechanischen und elektrischen Anforderungen überprüfen, bevor ein technischer Prototyp erstellt wird.
Während der Musterentwicklung können Plattenabmessungen, Kabelbefestigung, Steckersitz, elektrischer Durchgang, Zugentlastung und Gesamtmontage anhand der genehmigten Projektanforderungen überprüft werden.
Sobald die Konfiguration bestätigt ist, können Materialspezifikation, Kabelkonfektionierung, Inspektion, Etikettierung und Verpackung in die wiederholbare Produktion gemäß der vereinbarten Produktspezifikation überführt werden.
Wir bieten medizinische OEM- und ODM-Kabelkonfektionierungsdienste für Hersteller von Neuromodulationstherapiegeräten und Gesundheitsmarken weltweit an.
Wiederverwendbare Neutralelektrodenplatte mit Edelstahl-Kontaktfläche, TPU-isoliertem Rahmen und anpassbarem geräteseitigen Kabelabschluss für kompatible Elektrochirurgiegeräte.
Einweg-Gegenelektrode für erwachsene Patienten für kompatible monopolare Elektrochirurgiegeräte | Kabel-, Stecker-, Pad-Struktur und OEM/ODM-Optionen verfügbar
Wiederverwendbare Patienten-Gegenelektrodenbaugruppe für kompatible elektrochirurgische und HF-Geräte, mit anpassbarer Plattengröße, Kabellänge, Steckerkodierung und Pinbelegung.
1-zu-2-Elektroden-Anschlusskabel mit einem 2,35-mm-Gleichstrom-Geräteanschluss, zwei 2,0-mm-Elektrodenstiften und drei einstellbaren Schiebern für kompatible TENS-, EMS- und Elektrostimulationsgeräte.
Klären Sie Ihre Anliegen im Vorfeld – stressfreie Kommunikation, effiziente Koordination
Dabei handelt es sich um eine wiederverwendbare dispersive Elektrodenplatte, die die für ein kompatibles monopolares Elektrochirurgiesystem erforderliche Rückleitung zum Patienten ermöglicht.
Die genannte Konfiguration verwendet eine Elektrodenplatte aus Edelstahl, die für den wiederholten Einsatz als Teil eines kompatiblen elektrochirurgischen Systems konzipiert ist.
Die referenzierte Standardkonfiguration verwendet keinen festen Anschluss. Je nach Zielausrüstung und Projektanforderungen können Kabel- und Steckerlösungen entwickelt werden.
Ja. Elektrodenabmessungen, Plattenstruktur, Montagemethode, Kabelverbindung, Steckerschnittstelle, Beschriftung und Verpackung können für OEM/ODM-Projekte angepasst werden.
Ja. Kunden können das ESU-Modell, die Geräteschnittstelle, ein vorhandenes Muster der Gegenelektrode, Abmessungen, Kabelanforderungen oder Zeichnungen für die technische Bewertung und Prototypenentwicklung bereitstellen.
