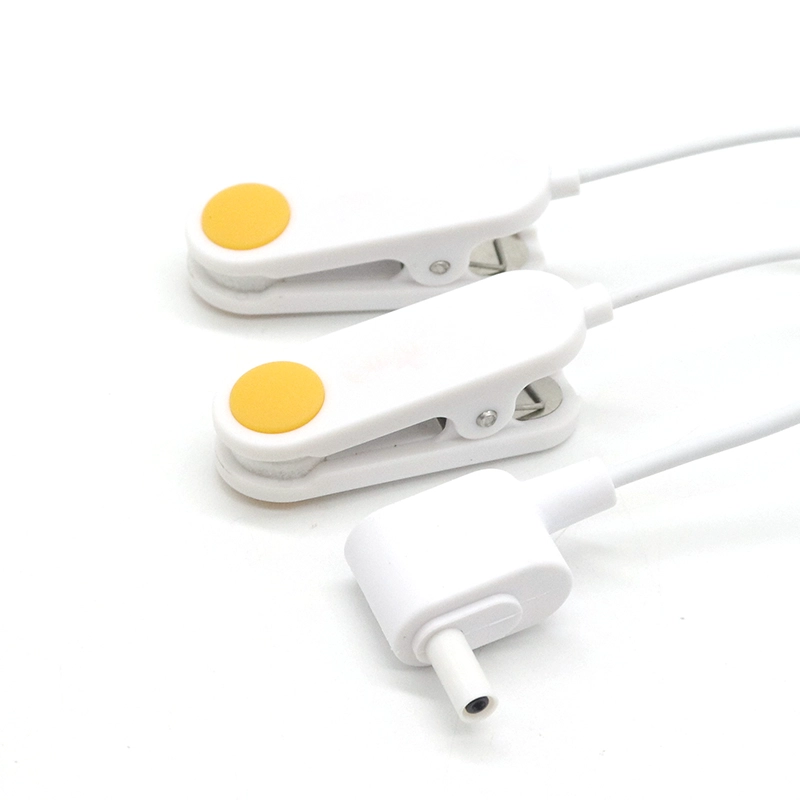

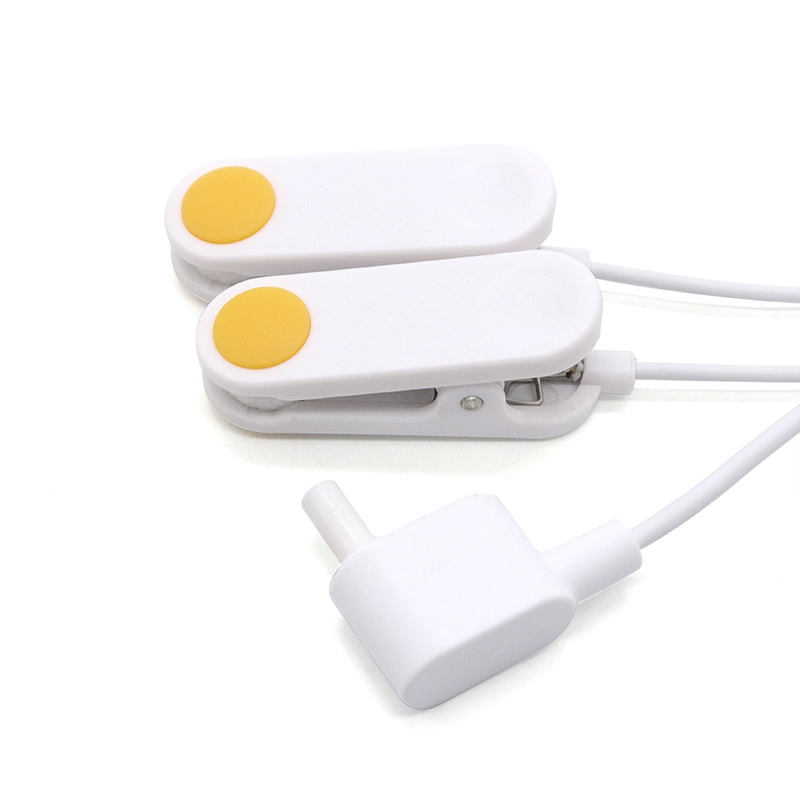

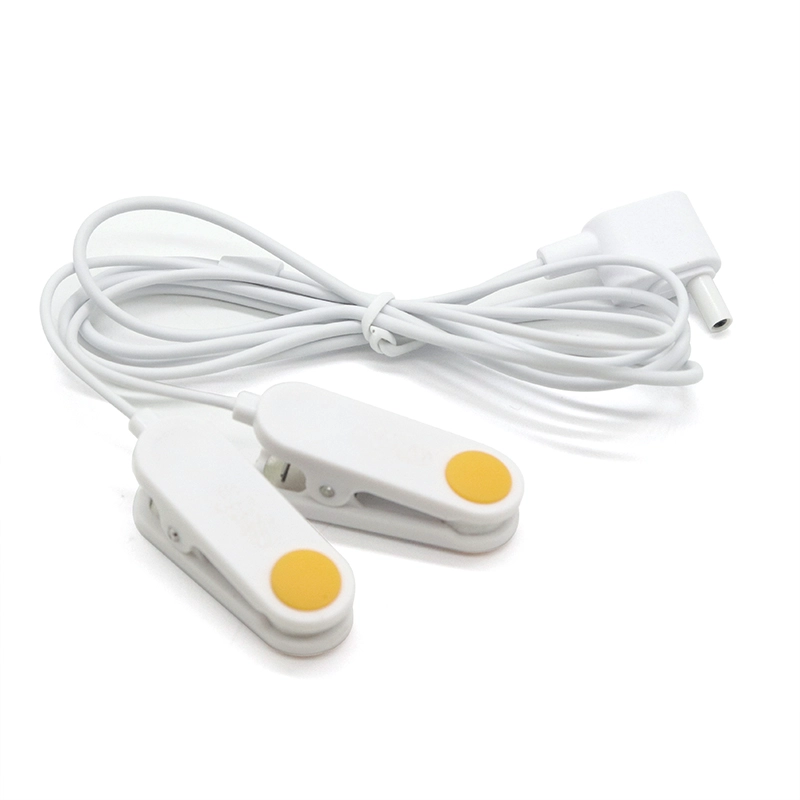

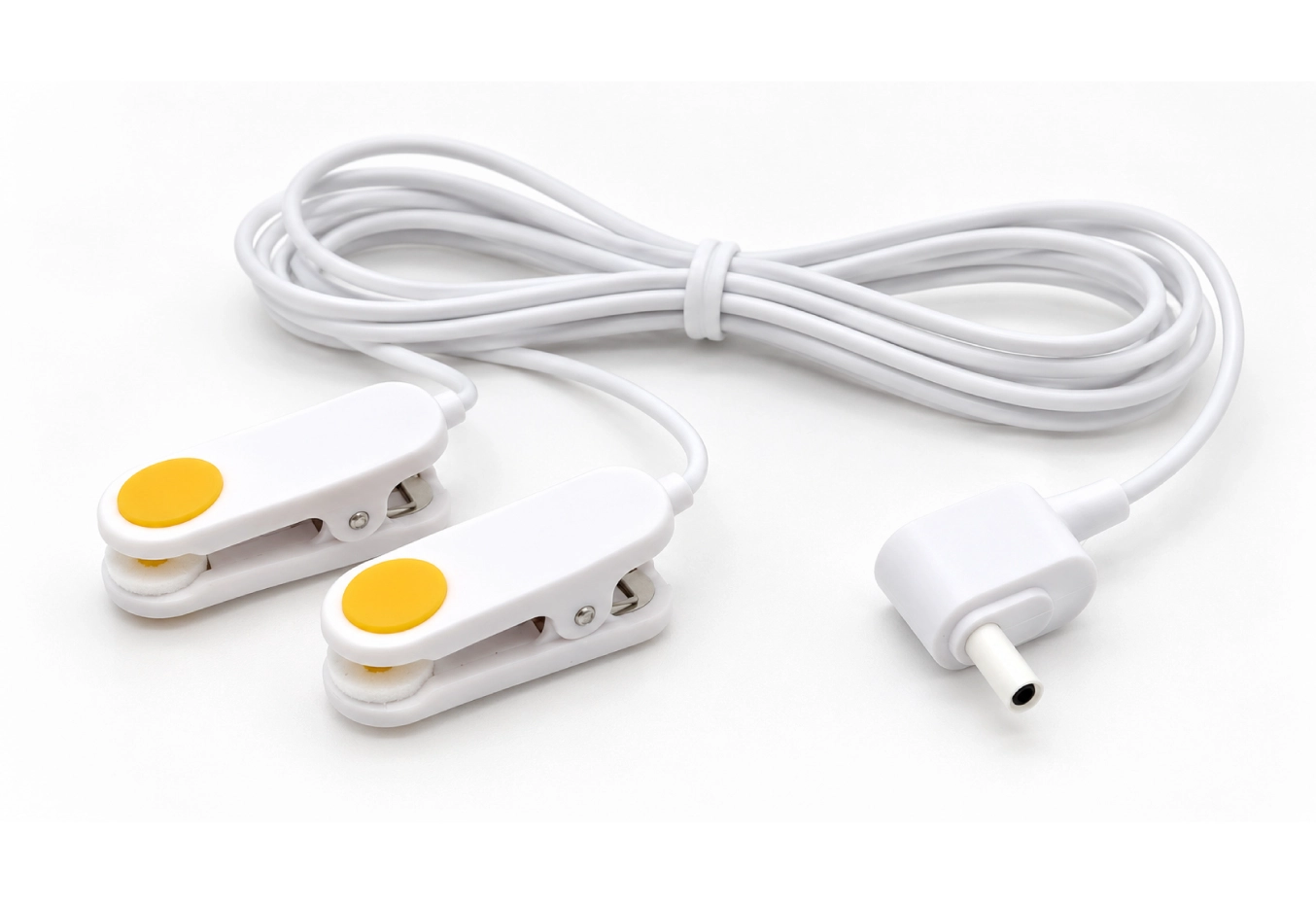

用于 tVNS 和 tVNS 设备集成的 DC 2.35mm 双触点耳夹电极电缆

这款可重复使用的耳夹电极电缆将紧凑型 DC 2.35mm 设备侧连接器与双触点弹簧加载耳夹结构相结合。两个吸收性 PE 接触垫提供独立的电接触点，为兼容的 tVNS、taVNS、CES、TENS、微电流和相关神经调节设备创建可配置的耳廓电极接口。

标准电缆架构提供了手持式或便携式设备与耳接触电极之间的实用连接。连接器配置、极性、电缆长度、夹子结构、触点材料和机械尺寸可以根据目标设备进行开发，而不是局限于一种固定的附件规格。

双触点耳夹结构，可配置电极放置

弹簧夹将两个独立的接触垫固定在预期耳朵接触区域的相对两侧。这种双触点架构允许将两个电接触点合并到一个紧凑的可重复使用的夹子中，而不需要两个完全独立的电极组件。

每个触点的最终功能由所连接设备的电气设计决定。因此，极性、刺激通道分配和电极放置应遵循批准的设备规格和用户说明，而不是仅根据物理夹结构进行假设。

对于 OEM 项目，可以一起审查夹子开口范围、外壳尺寸、弹簧力和接触垫位置，以便电极适合成品的机械和电气架构。

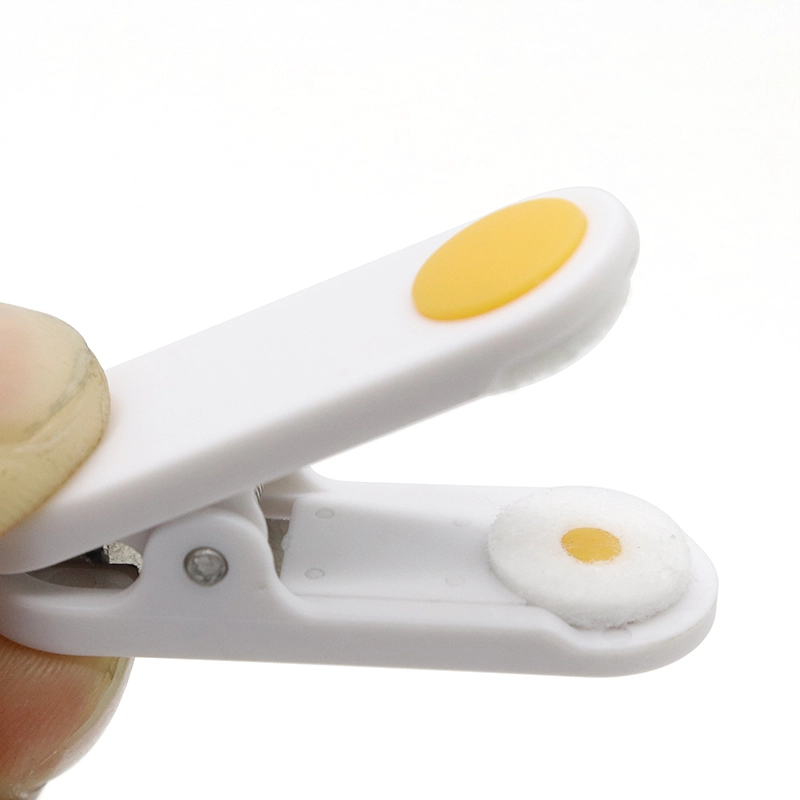

具有特定项目导电介质的吸收性 PE 接触垫

耳夹使用吸收性 PE 接触垫，可与成品设备说明中指定的适当导电凝胶或兼容导电溶液一起使用。吸收性结构允许将导电介质引入到限定的电极接触区域处，而不需要一次性粘合垫。

接触性能取决于完整的电极系统，包括垫材料、导电介质、接触面积、夹子压力、电输出和预期放置。这些因素应在产品开发过程中一起评估，而不是将 PE 垫视为独立的性能组件。

如果项目需要 Ag/AgCl、导电硅胶或其他经批准的接触结构，还可以开发替代接触材料和耳电极结构。

DC 2.35mm 接口需要极性和电气验证

标准组件在设备侧使用 DC 2.35mm 安全型插头。尽管该连接器为便携式刺激和神经调节设备提供了紧凑的接口，但仅连接器直径并不能决定兼容性。

设备连接器和两个耳朵接触表面之间的内部触点分配、极性以及电气关系必须与目标设备匹配。两个设备可能使用机械上相似的 2.35mm 连接器，但使用不同的电气定义。

Heymed Medical 可以在原型开发之前审查连接器图纸、设备接口信息、极性定义、接线图或现有样品，以帮助建立正确的电缆配置。

定制耳电极开发的关键工程细节

设备连接器： 可根据目标设备选择 DC 2.35mm 或其他项目特定连接器。

引脚排列和极性： 设备侧连接器和两个电极触点之间的电气映射应遵循批准的设备定义。

触点结构： PE 垫尺寸、接触位置和替代电极材料可以根据预期的产品设计进行评估。

剪辑机制： 弹簧力、开口范围、夹子尺寸和外壳几何形状均可根据项目特定要求进行调整。

电缆结构： 电缆长度、导体配置、护套材料、分支结构和应力消除均可定制。

产品配置： 可为 OEM/ODM 项目开发外壳颜色、自有品牌、配件和包装。

围绕完整的神经调节设备设计

耳电极电缆应作为完整设备接口的一部分进行开发，而不是仅根据连接器类型进行选择。电输出、极性、电极接触材料、夹子几何形状、电缆布线和预期操作方法都会影响最终组装。

对于新设备项目，Heymed Medical 可以根据设备图纸、电气定义、工业设计文件、现有电极或参考样品来一起审查电缆和耳接触结构。

其他触点和连接器架构可通过我们的 tVNS 和 tVNS 耳电极 范围。

从接口审查到OEM/ODM生产

定制耳电极开发可以从设备模型、连接器规格、极性定义、电缆图纸、现有电极样品或产品概念开始。这些输入允许在准备工程样品之前检查电气接口和机械耳夹结构。

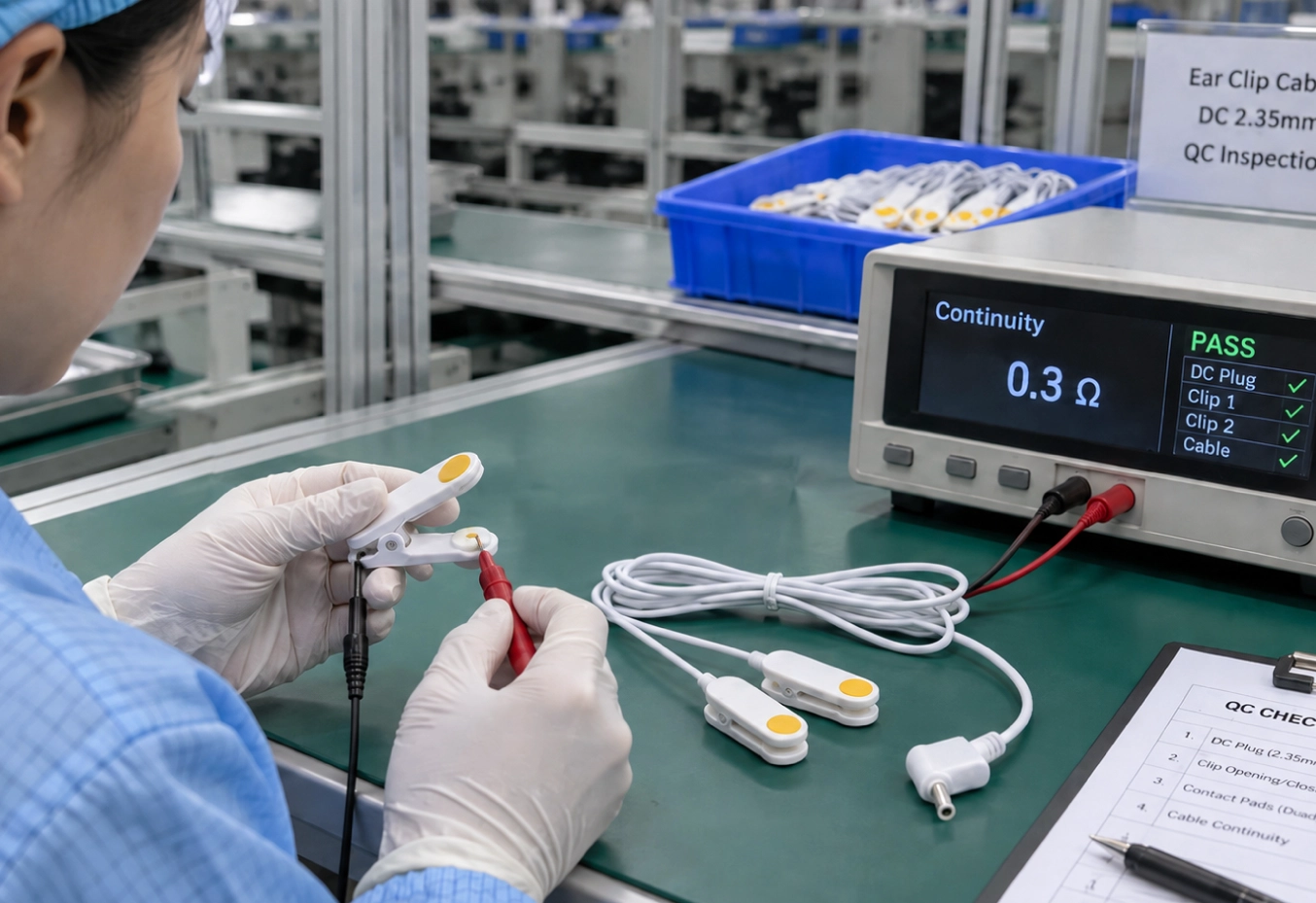

在原型开发过程中，可以根据批准的项目要求检查连接器配合、电气连续性、极性、接触垫尺寸、夹力、电缆长度和整体组装。

完成的电极组件最终应在商业使用前使用预期的设备、导电介质、操作参数、清洁方法和适用的法规要求进行评估。

相关 tVNS 和 tVNS 耳电极解决方案

不同的神经调节设备可能需要不同的电极接触材料、夹子结构和设备侧连接器。

DC 2.35mm 安全插头转双 Ag/AgCl taVNS 耳夹电极电缆 →
可重复使用的双耳夹替代品，使用银/氯化银接触表面，用于兼容的神经调节和微电流设备开发。

可重复使用的硅胶 tVNS/taVNS 耳夹电极线 →
可重复使用的硅胶耳电极选项，具有可选的导电接触材料和可定制的设备侧连接器。
