مسحوق Ag/AgCl الملبد: أكثر من مجرد طلاء سطحي

تعد طريقة التصنيع إحدى الخصائص المميزة لهذا القطب. تتم معالجة مواد الفضة وكلوريد الفضة في بنية مسامية موحدة بدلاً من الاعتماد فقط على طبقة موصلة رقيقة مطبقة على مكون معدني نهائي.

يحتوي عنصر الاتصال الناتج على بنية مادية مختلفة عن الأقطاب الكهربائية المطلية، والاتصالات المعدنية الصلبة، وأقطاب EEG الجافة متعددة الشوكات. وهذا يجعل Ag/AgCl الملبد يستحق التقييم عندما يكون لدى النظام المضيف متطلبات محددة لسلوك التلامس الكهروكيميائي.

يمكن أن تؤثر ظروف التلبيد والتركيب والمسامية ومساحة السطح المكشوفة على خصائص القطب. يجب تحديد سلوك الاستقطاب الفعلي والممانعة والاستقرار المحتمل في ظل ظروف القياس المقصودة بدلاً من الافتراض من تعيين المادة وحده.

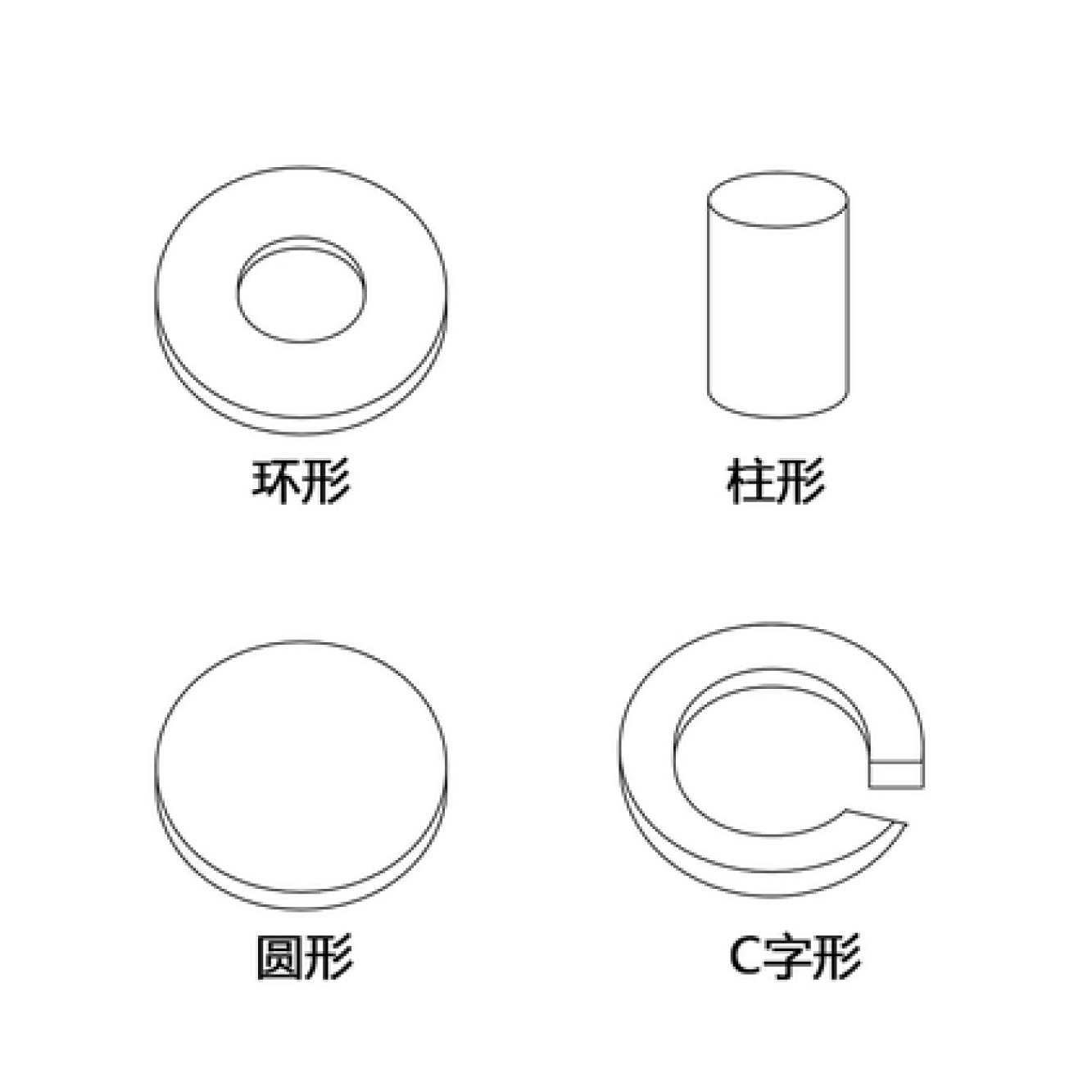

الهندسة الأسطوانية لمجموعات الأقطاب الكهربائية المدمجة

يمكن دمج عنصر القطب الكهربائي العمودي في حامل أو حاوية مستشعر أو مجموعة ميكانيكية أخرى حيث يلزم وجود مكون اتصال صغير ومحدد. يمكن تحديد قطر القطب وطوله حول مساحة التركيب المتاحة ومنطقة الاتصال المكشوفة وتصميم الاتصال.

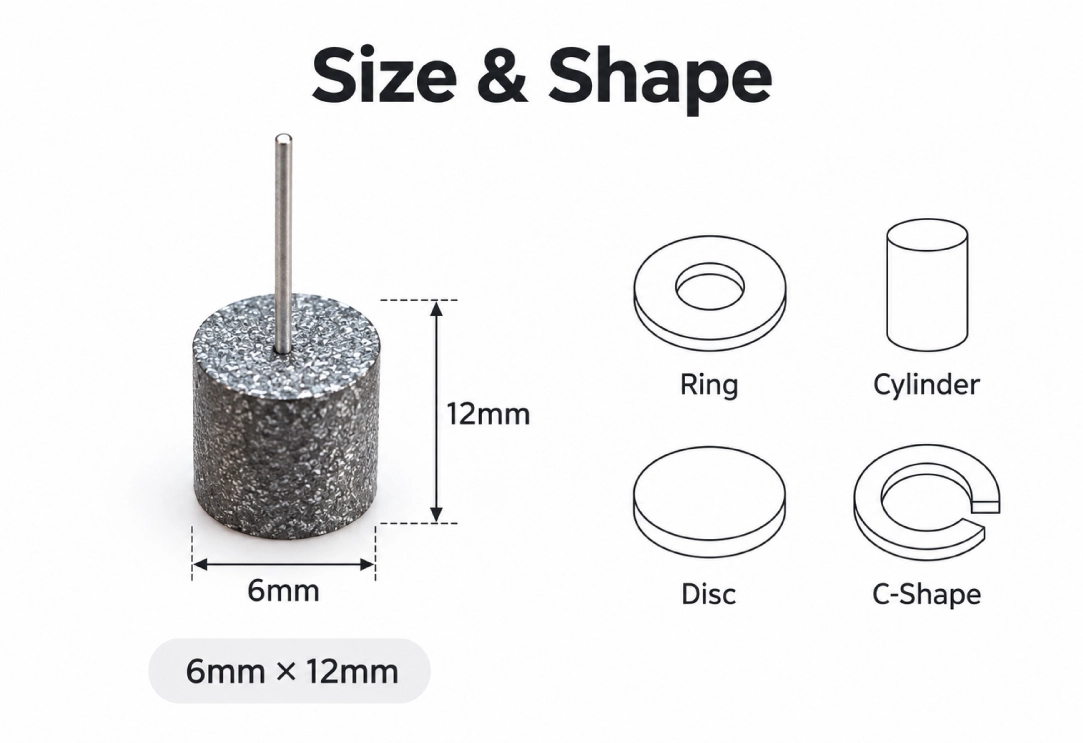

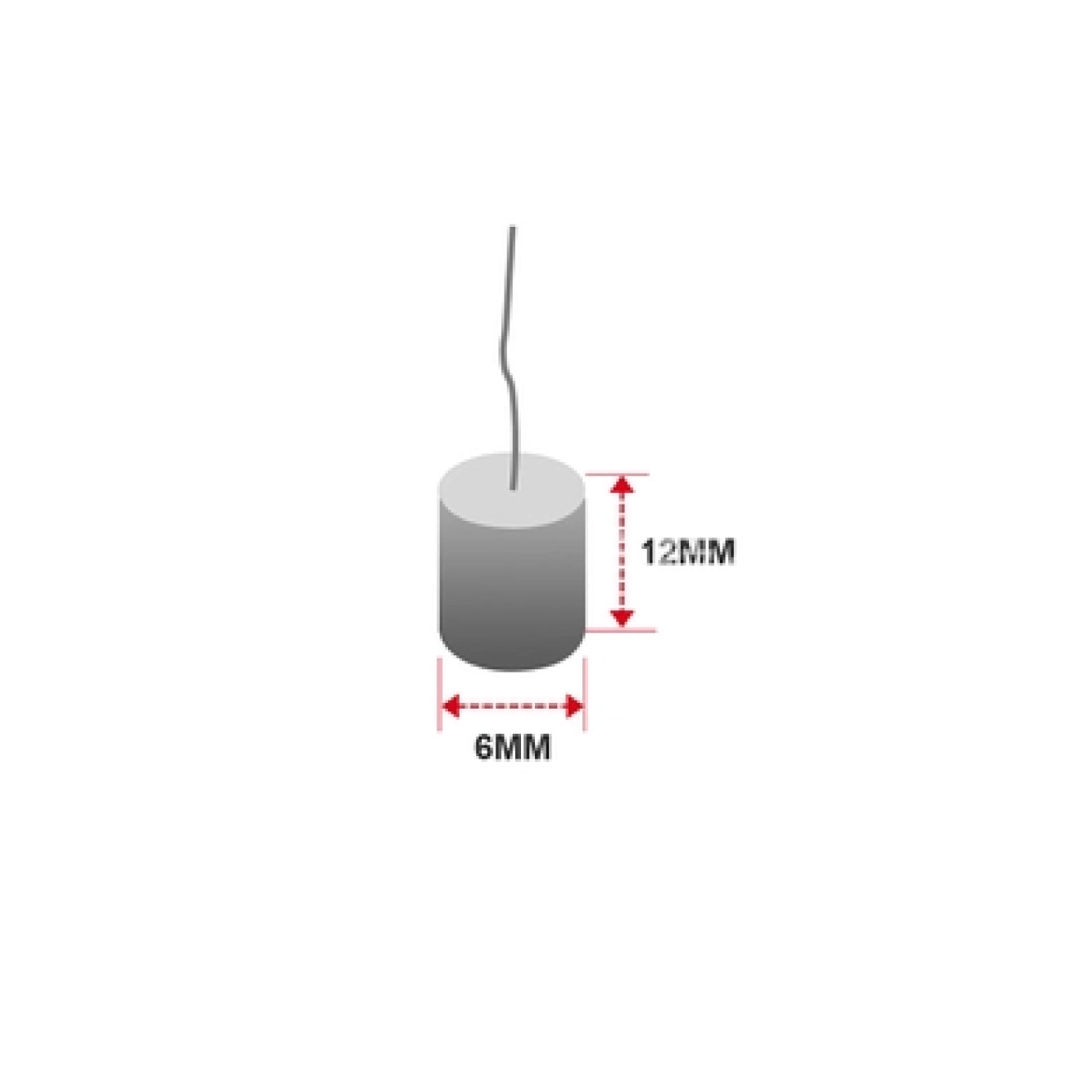

تتضمن أمثلة القطر القابلة للتخصيص من المنتج المرجعي Ø2.0mm وØ2.5mm وØ3.0mm، مع أطوال 10mm و20mm مدرجة أيضًا كتكوينات محتملة. هذه خيارات أبعاد، وليست أحجام مخزون مضمونة أو مواصفات ثابتة لكل إصدار إنتاجي.

عند تطوير مستشعر جديد، فإن طريقة التثبيت لا تقل أهمية عن أبعاد القطب. يجب أن يأخذ التصميم في الاعتبار التعرض للتلامس والدعم الميكانيكي ومرفق الأسلاك والعزل وواجهة المواد المحيطة.

اختيار الإنهاء الكهربائي الصحيح

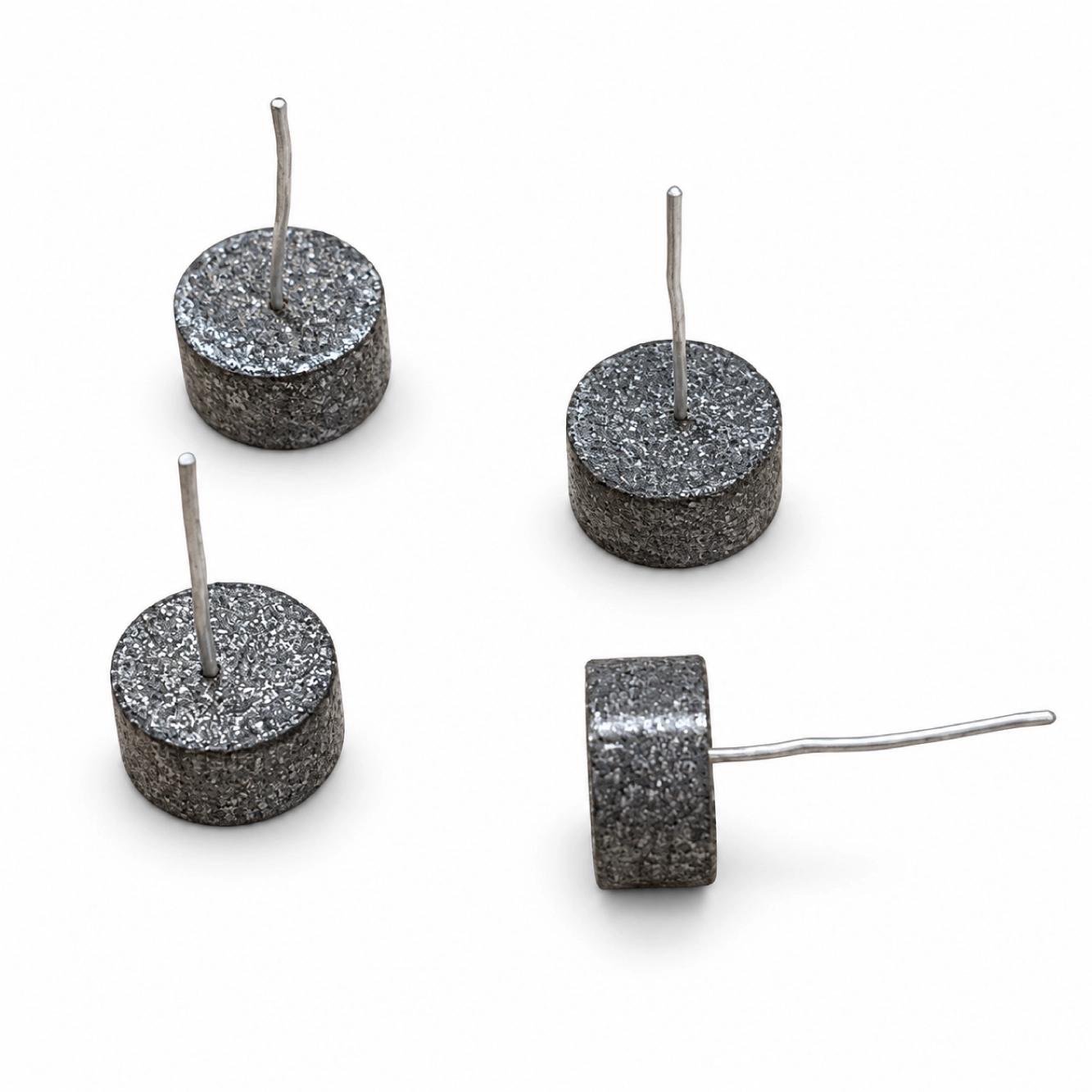

تُظهر صورة المنتج المرجعية جهات اتصال أسطوانية ملبدة مع وصلات سلكية معدنية رفيعة. يمكن أن يكون أسلوب الإنهاء هذا مفيدًا عندما يلزم دمج القطب الكهربائي في وحدة استشعار مخصصة أو ربطه بسلك توصيل خارجي.

اعتمادًا على المشروع، يمكن أيضًا مراعاة مفاهيم الاتصال ذات النمط الدبوس والنمط المفاجئ. يجب تصميم الهندسة الطرفية وطريقة التوصيل الكهربائي وهيكل الدعم لتكوين القطب المحدد؛ ولا ينبغي التعامل مع هذه البدائل على أنها قابلة للتبديل دون التحقق منها.

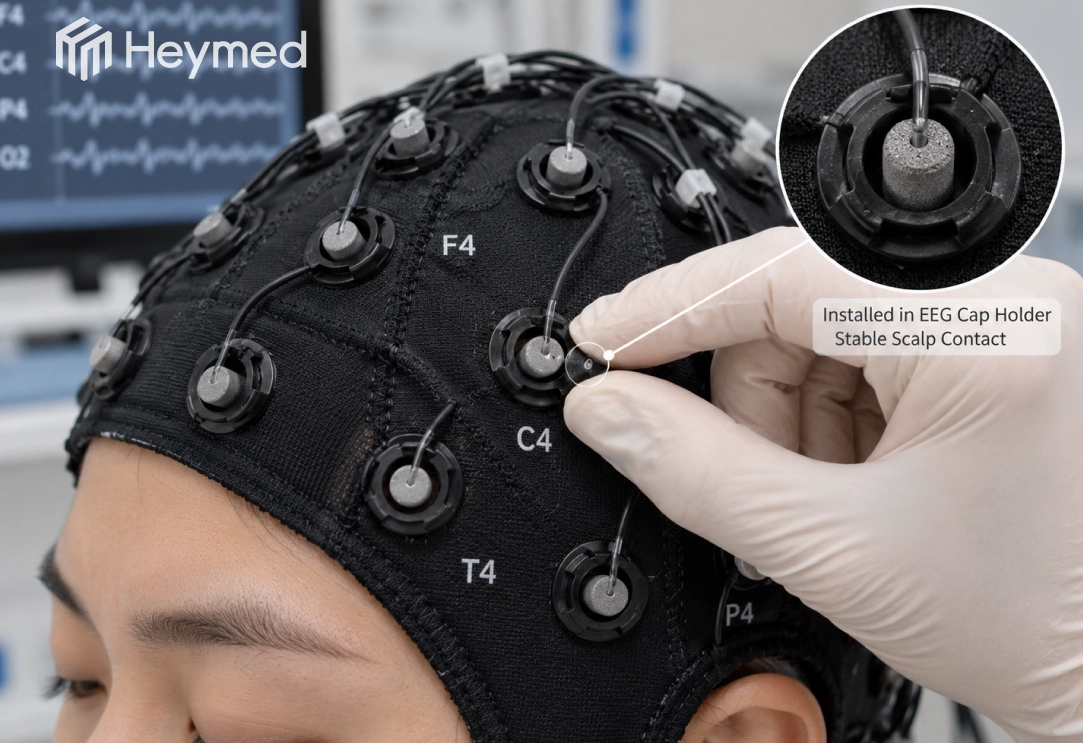

بالنسبة لسماعات رأس EEG أو الأنظمة القائمة على الغطاء، يجب تحديد طريقة الاتصال مع حامل القطب الكهربائي وواجهة مكبر الصوت. يمكن أيضًا لمطوري المعدات الذين يفكرون في بنية مختلفة لأقطاب فروة الرأس مراجعة موقعنا غطاء قطب كهربائي لتخطيط كهربية الدماغ (EEG) ذو 32 قناة مع تحديد موضع القطب الكهربائي من 10 إلى 20 كمرجع تصميم منفصل على مستوى النظام.

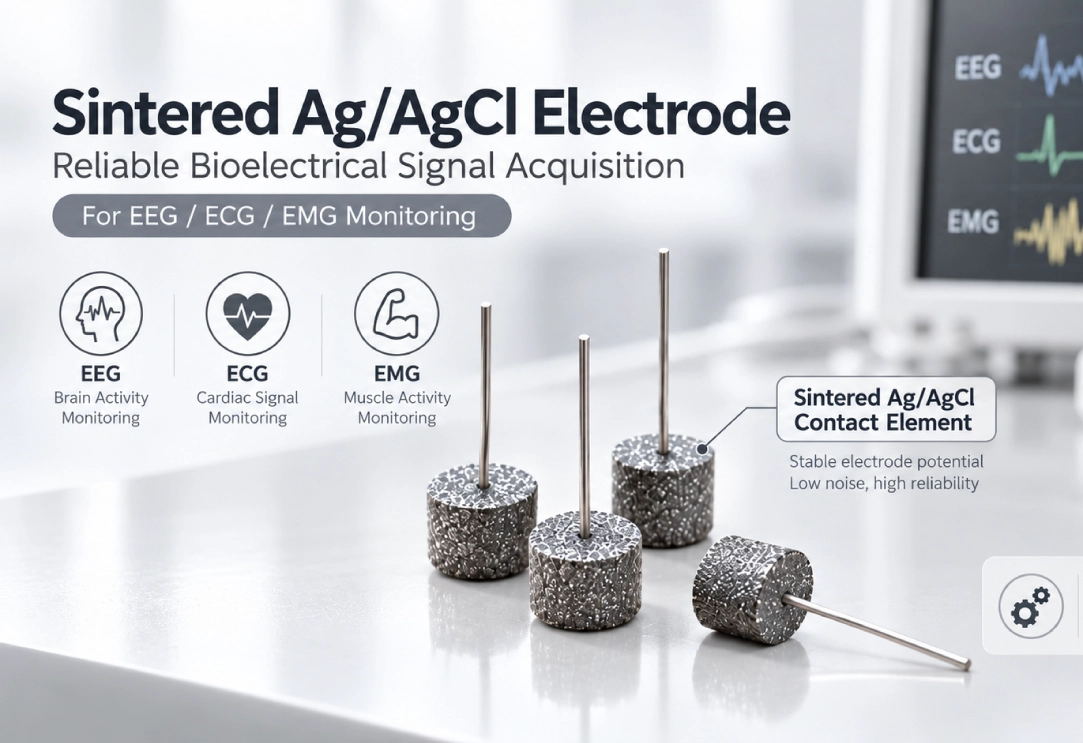

تطبيقات في معدات الاستشعار عن الإمكانات الحيوية

يمكن اعتبار عناصر Ag/AgCl العمودية لأنظمة الاستحواذ الطبية الحيوية حيث يلزم دمج جهة اتصال كهروكيميائية صغيرة في مجموعة أجهزة استشعار أكبر. تشمل مجالات التطوير المحتملة وحدات استشعار تخطيط كهربية الدماغ (EEG)، وملحقات أقطاب تخطيط كهربية القلب (ECG)، وأجهزة الحصول على تخطيط كهربية الدماغ (EMG)، وأجهزة الإشارة الحيوية القابلة للارتداء.

وتعتمد ملاءمتها على كيفية تركيب عنصر الاتصال وكيفية تفاعله مع بيئة القياس. على سبيل المثال، العنصر الملبد على شكل قضيب المستخدم داخل حامل المستشعر له متطلبات ميكانيكية مختلفة عن القطب الكهربي المواجه للجلد أو القطب الكهربائي المشط المخصص للمرور عبر الشعر.

يجب أن يحدد النظام النهائي ما إذا كان الاتصال الجاف أو واجهة بمساعدة الإلكتروليت أو طريقة اتصال أخرى تم التحقق منها مطلوبة. اختيار المواد وحده لا يحدد طريقة التحضير اللازمة.

يمكن استكشاف هندسة أقطاب EEG الأخرى وملحقات التسجيل وهياكل أسلاك الرصاص في موقعنا EEG وEMG الأقطاب الكهربائية والكابلات مجموعة المنتجات.

ما الذي يجب التحقق منه قبل اختيار القطب الملبد؟

بالنسبة إلى الشركة المصنعة للمعدات، فإن الأبعاد الاسمية ليست سوى البداية. ينبغي النظر في مواصفات المادة وسطح التلامس وطريقة الإنهاء وبيئة القياس المقصودة معًا.

أثناء تقييم العينة، قد تتضمن الفحوصات ذات الصلة اتساق الأبعاد والاستمرارية الكهربائية وسلامة الاتصال والخصائص الكهروكيميائية التي يتطلبها النظام المضيف. إذا كان القطب سيلامس الجلد أو بيئة بيولوجية أخرى، فيجب أيضًا تحديد متطلبات سلامة المواد وحالة الاستخدام المعمول بها.

يجب تحديد شروط التنظيف وإعادة الاستخدام والتعقيم والتخزين للتجميع النهائي المحدد. لا ينبغي تحديد هذه الإجراءات فقط من حقيقة أن عنصر الاتصال يحتوي على Ag/AgCl.

تصنيع المعدات الأصلية من تعريف المواد إلى تكامل أجهزة الاستشعار

يمكن أن يبدأ التطوير المخصص برسم قطب كهربائي، أو عنصر متكلس موجود، أو مفهوم غلاف المستشعر، أو مواصفات الواجهة الكهربائية. يمكن لشركة Heymed Medical مراجعة هندسة الأقطاب الكهربائية المطلوبة وبنية المواد ونهج الاتصال قبل الموافقة على تكوين العينة.

عندما يتطلب المشروع أيضًا تكامل سلك الرصاص أو تطوير الموصل أو دعم تجميع المستشعر، فإن خدماتنا تخصيص الكابلات الطبية OEM / ODM توفر الخدمة مسارًا هندسيًا إضافيًا لتطوير نظام الاتصال الكامل.

للحصول على عرض الأسعار وتقييم العينة، يرجى تقديم القطر والطول المطلوبين، ومتطلبات الاتصال بالقطب الكهربائي، وطريقة الإنهاء، والتطبيق المقصود، والاختبار أو الوثائق المطلوبة وكمية الطلب المقدرة.

الرسم المعتمد ومواصفات المواد والعينة تشكل مرجع الإنتاج. يجب دعم الأداء والمطالبات التنظيمية الخاصة بالجهاز الطبي المكتمل من خلال عملية التحقق والموافقة المعمول بها.
