قطب إرجاع السيليكون القابل لإعادة الاستخدام للمريض لمعدات الجراحة الكهربائية المتوافقة

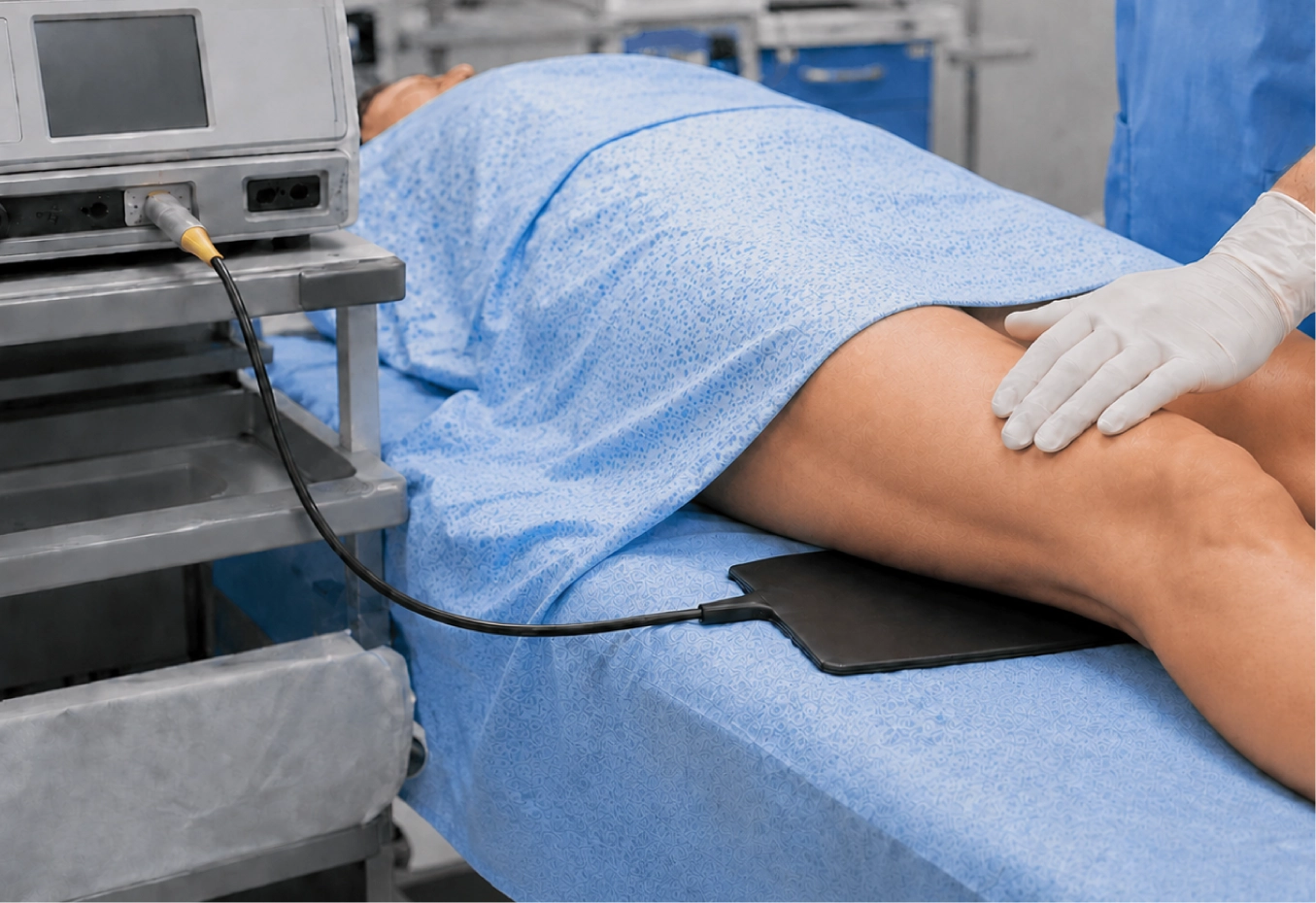

تم تصميم مجموعة قطب إرجاع المريض السيليكوني القابل لإعادة الاستخدام لمعدات الجراحة الكهربائية والترددات اللاسلكية المتوافقة التي تتطلب قطب إرجاع محايدًا أو مشتتًا. يجمع التجميع بين لوحة قطب كهربائي مرنة قائمة على السيليكون وسلك توصيل مدمج وقابس دائري يعمل بالدفع والسحب تم تكوينه لواجهة المعدات المستهدفة.
على عكس الملحقات القياسية الثابتة، يمكن تطوير لوحة القطب الكهربائي ومجموعة الكابلات حول المعدات المقصودة. يمكن مراجعة أبعاد اللوحة، وطول الكابل، وتكوين الموصل، والمفتاح، وتعيين الدبوس، وتخفيف الضغط، ووضع العلامات والتعبئة وفقًا لمواصفات جهاز العميل ومتطلبات OEM/ODM.
لوحة قطب سيليكون مرنة لتكامل النظام القابل لإعادة الاستخدام
يسمح هيكل اللوحة المرنة لمجموعة القطب الكهربائي بالتوافق بسهولة أكبر من اللوحة المعدنية الصلبة عند دمجها في إعداد المعدات المقصودة. يمكن تطوير هندسة اللوحة وأبعادها وفقًا للنظام المستهدف ومنطقة الاتصال المطلوبة والترتيب الميكانيكي.
نظرًا لأن القطب الكهربائي مخصص للاستخدام المتكرر، فيجب تقييم المنتج الكامل جنبًا إلى جنب مع إجراءات التنظيف والفحص وإعادة الاستخدام المعتمدة من قبل الشركة المصنعة للمعدات. يجب أن يشكل سلوك المواد والأداء الكهربائي والحالة الميكانيكية جزءًا من التحقق من صحة المنتج النهائي بدلاً من افتراضه من مادة اللوحة وحدها.
بالنسبة لمشروعات تصنيع المعدات الأصلية، يمكن للعملاء تقديم عينة إلكترود موجودة أو رسم لوحة أو مواصفات الموصل أو معلومات كاملة عن المعدات بحيث يمكن مراجعة هندسة الإلكترود ومجموعة الكابلات كنظام واحد.
يجب أن يتطابق الموصل الجانبي للمعدات مع واجهة ESU الفعلية
يستخدم الإصدار المصور قابسًا دائريًا متوافقًا مع LEMO، لكن مظهر الموصل وحده لا يحدد التوافق. يجب أن تتوافق سلسلة الموصلات وحجم الغلاف والمفتاح وكمية الاتصال وتعيين الدبوس وعمق التزاوج مع واجهة الجهاز الفعلية.
قد تستخدم وحدتان للجراحة الكهربائية موصلات تبدو متشابهة أثناء استخدام مفاتيح ميكانيكية أو تعريفات كهربائية مختلفة. لهذا السبب، يمكن لشركة Heymed Medical مراجعة موصل التزاوج أو رسم المعدات أو مخطط الدبوس أو العينة المرجعية المادية قبل تطوير النموذج الأولي.
عندما تكون هناك حاجة إلى واجهة مختلفة من جانب المعدات، يمكن تكييف طرف الكابل كجزء من تجميع الكابلات الطبية المخصصة بدلاً من أن يقتصر على الموصل الموضح في صورة المنتج القياسية.
التفاصيل الهندسية الأساسية التي يجب تأكيدها قبل التطوير
لوحة القطب: أبعاد اللوحة والهندسة والسمك وهيكل القطب المرن القائم على السيليكون وفقًا لمواصفات المنتج المعتمدة.
موصل المعدات: يجب أن تتطابق سلسلة الموصلات والمفتاح وحجم الغلاف وكمية الاتصال وهيكل التزاوج مع معدات الجراحة الكهربائية المستهدفة.
دبوس: يجب تأكيد تخصيص الاتصال الكهربائي من واجهة المعدات المعتمدة بدلاً من استنتاجه من مظهر الموصل.
بناء الكابل: يمكن تطوير طول الكابل، وهيكل الموصل، والعزل، وتخفيف الضغط، ومخرج الكابل وفقًا للتجميع النهائي.
متطلبات المنتج القابل لإعادة الاستخدام: يجب تحديد إجراءات التنظيف ومعايير الفحص وظروف إعادة الاستخدام وتوقعات دورة الحياة للمنتج المكتمل.
تَحَقّق: يجب تقييم الملاءمة الميكانيكية والاستمرارية والأداء الكهربائي المطلوب باستخدام المعدات المقصودة قبل الموافقة على الإنتاج.
تم تطويره كمجموعة كاملة من القطب الكهربائي والكابلات والموصلات
لا ينبغي اعتبار قطب عودة المريض مجرد لوحة موصلة. تشكل اللوحة والكابل وتخفيف الضغط والموصل وواجهة المعدات مجموعة كهربائية وميكانيكية كاملة.
يمكن لشركة Heymed Medical تطوير هذه العناصر معًا من خلال رسومات العملاء أو مواصفات المعدات أو العينات الموجودة. يمكن أن تغطي المراجعة الهندسية هيكل اللوحة، وتوجيه الكابل، واختيار الموصل، وتعريف الدبوس، والتكامل الميكانيكي قبل إعداد النموذج الأولي.
يعد هذا النهج مناسبًا لمصنعي المعدات ومشاريع تصنيع المعدات الأصلية/تصنيع التصميم الشخصي (OEM/ODM) التي تتطلب مجموعة إلكترود إرجاع تم تطويرها حول نظام جراحة كهربائية أو نظام ترددات لاسلكية محدد بدلاً من ملحق بديل عام.
التحقق من النموذج الأولي قبل إنتاج OEM/ODM
يمكن أن يبدأ التطوير من نموذج الجهاز أو موصل التزاوج أو رسم القطب الكهربائي أو مواصفات الكابل أو العينة المرجعية الموجودة. تسمح هذه المدخلات بمراجعة الواجهة الكهربائية والهيكل الميكانيكي قبل إعداد العينة الهندسية.
أثناء تقييم النموذج الأولي، يمكن التحقق من أبعاد اللوحة، وتزاوج الموصل، والمفتاح، وتعيين الدبوس، واستمرارية الكابل، وتخفيف الضغط، وتصنيع التجميع بشكل عام وفقًا لمتطلبات المنتج المعتمدة.
بالنسبة للمنتجات القابلة لإعادة الاستخدام، يجب تحديد متطلبات التحقق الإضافية مثل مقاومة التنظيف وأداء الاستخدام المتكرر والتقييم الكهربائي على مستوى المعدات وفقًا لمواصفات منتج العميل والمتطلبات التنظيمية المعمول بها قبل التصنيع بكميات كبيرة.
