Un elettrodo a clip per l'orecchio può essere un'interfaccia utile in un EEG o in un sistema di acquisizione di biosegnali correlato, ma la forma della clip da sola non dice a un ingegnere cosa fa l'elettrodo. A seconda del circuito di acquisizione, la connessione può essere assegnata ad un riferimento, massa, polarizzazione o ad un altro canale definito.

Per i team addetti ai dispositivi OEM, il compito pratico è quello di far corrispondere la posizione prevista del contatto con l'orecchio alla definizione del canale, al materiale del contatto, al connettore, al cablaggio e al gruppo cavi. Una corrispondenza visiva con un accessorio esistente non è sufficiente per confermare la compatibilità del sistema.

Definire il ruolo dell'elettrodo dal sistema di acquisizione

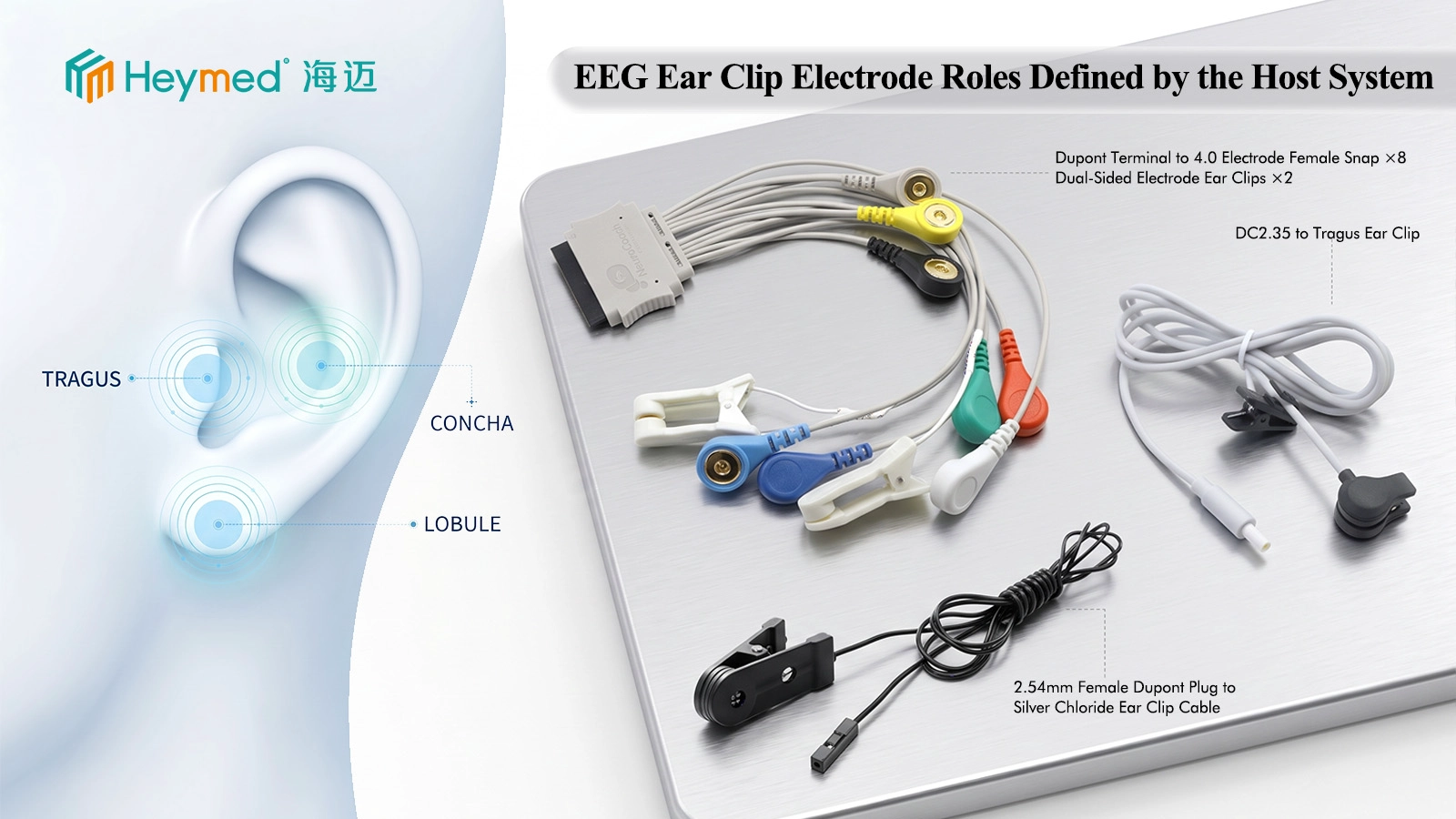

I team di prodotto EEG a volte utilizzano "elettrodo di riferimento" come abbreviazione per qualsiasi clip per l'orecchio. Questa formulazione è accurata solo quando il manuale del sistema host o la definizione del circuito assegna effettivamente l'elettrodo auricolare a una funzione di riferimento. Un altro sistema può posizionare la clip dall'aspetto identico su massa, bias o su un ingresso di acquisizione separato.

Prima di rilasciare una specifica di prodotto richiedere il modello del modulo di acquisizione, la tabella dei canali o lo schema di collegamento approvato. Laddove il ruolo non sia stato stabilito, descrivere il componente in modo neutrale come un “elettrodo a clip auricolare per EEG” anziché rivendicare una funzione di riferimento fissa.

Requisiti separati di contatto auricolare, connettore e piedinatura

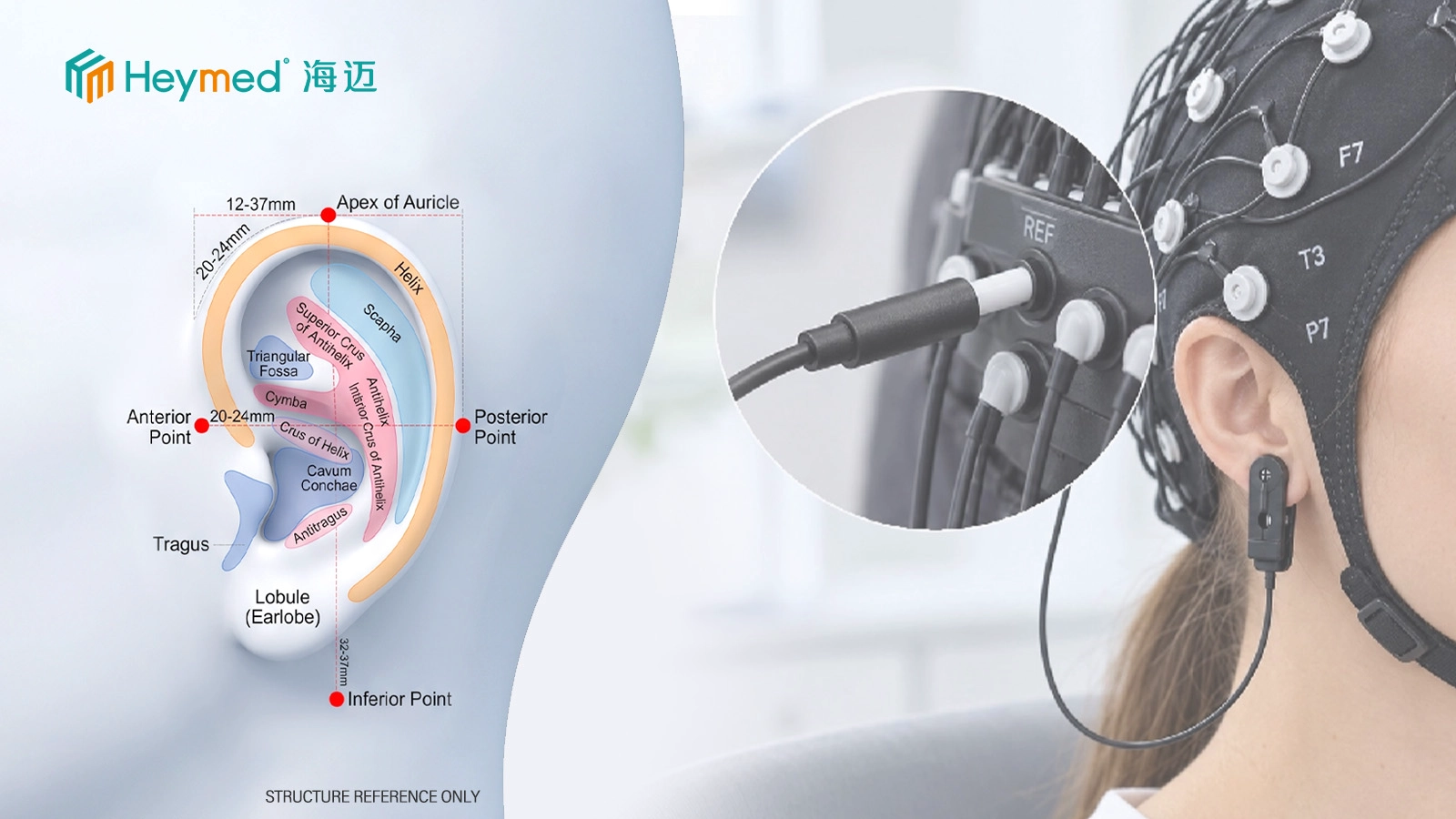

Il contatto può essere sul lobo dell'orecchio o su un'altra posizione validata dell'orecchio esterno. Le sue dimensioni, l'apertura della clip e l'uscita del cavo devono seguire la posizione prevista e gli effettivi vincoli meccanici. La forma del contatto non definisce l'assegnazione del canale elettrico.

Dal punto di vista del dispositivo, la corrispondenza del passo del connettore è solo l'inizio. Ad esempio, Heymed Medical Cavo per elettrodi a clip auricolare da Dupont a Ag/AgCl da 2,54 mm fornisce un riferimento per il genere del connettore configurabile, il cablaggio e la lunghezza dei cavi; la mappa dei terminali del cliente governa ancora l'assemblaggio finito.

Richiedi le specifiche del connettore di accoppiamento, la mappa del cablaggio pin per pin e un campione approvato, ove possibile. Questi input aiutano a distinguere un cavo montato meccanicamente da un cavo verificato elettricamente.

Selezionare la struttura del cavo in base all'architettura di acquisizione

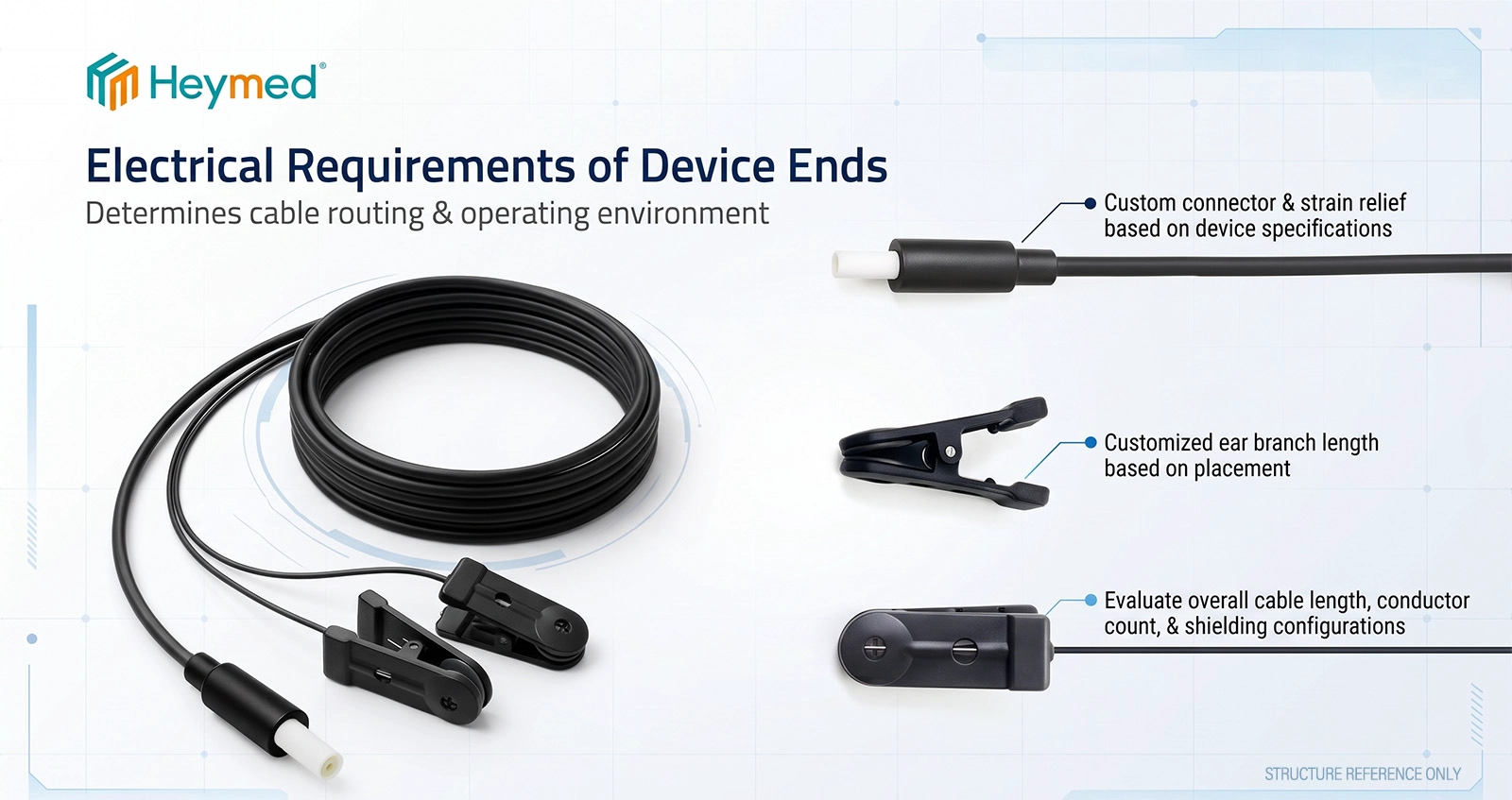

La lunghezza totale, il numero di conduttori, la schermatura, la flessibilità della guaina, la lunghezza dei rami e il pressacavo devono essere documentati come parte dell'interfaccia del sistema. Un cavo più lungo o una schermatura aggiuntiva non rappresentano automaticamente un miglioramento: il comportamento al rumore dipende dal design completo del front-end, dal percorso dei cavi e dall'ambiente operativo.

Per una configurazione OEM, il disegno dovrebbe identificare la mappatura da conduttore a terminale e qualsiasi etichetta sinistra/destra o canale. Durante la revisione più ampia Elettrodi e cavi per EEG ed EMG , confrontare i requisiti elettrici lato dispositivo prima di selezionare un assieme semplicemente perché il suo connettore sembra familiare.

Non confondere le clip auricolari esterne con le strutture EEG intrauricolari

Una clip per l'orecchio esterno utilizza una ganascia di apertura o un meccanismo a molla per raggiungere un contatto superficiale definito. Un elettrodo nell'orecchio o nel condotto uditivo utilizza una struttura di ritenzione diversa e può posizionare i contatti all'interno o attorno al canale. I due approcci presentano vincoli diversi in termini di geometria, interfaccia utente e instradamento dei cavi.

Una distinzione simile si applica all'acquisizione e alla stimolazione. Le apparecchiature EEG misurano i segnali; un accessorio CES o tVNS fa parte di un sistema di stimolazione. Non devono essere descritti come intercambiabili senza la convalida ingegneristica specifica del dispositivo.

Cosa verificare sul primo campione di integrazione

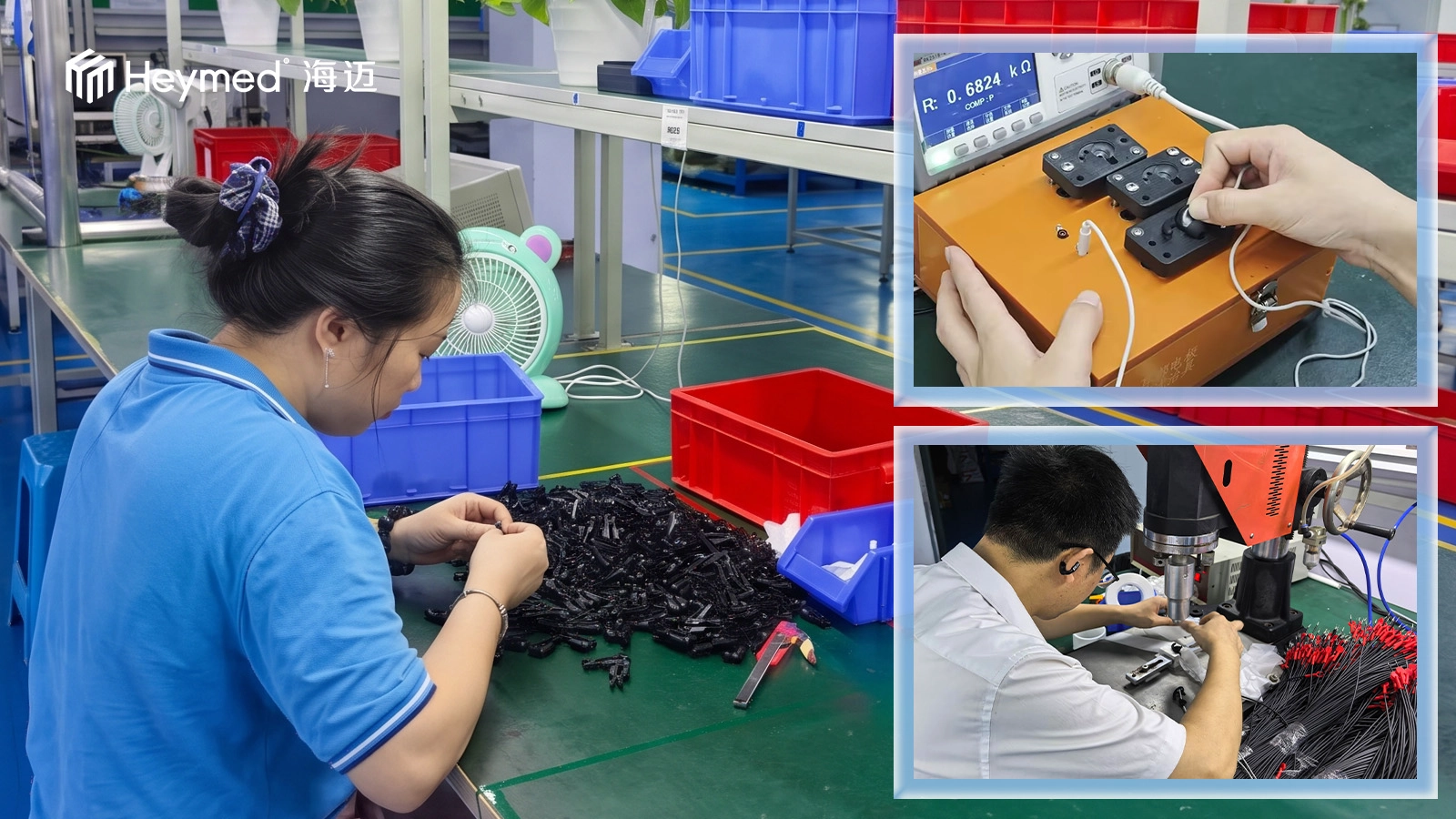

L'approvazione del campione dovrebbe basarsi sulla definizione del dispositivo host e sui criteri di accettazione concordati, non solo sulla fotografia del prodotto. Per un progetto tipico, la revisione congiunta riguarda il posizionamento dei contatti, il funzionamento della clip, l'effettivo adattamento del connettore, la continuità pin-to-pin, l'instradamento dei cavi e l'identificazione del canale.

Se il sistema di acquisizione specifica l'impedenza di contatto, i controlli del segnale o le condizioni di preparazione, tali requisiti dovrebbero essere concordati come parte del piano di verifica a livello di dispositivo. Nessun obiettivo universale di resistenza di contatto o impedenza dovrebbe essere dedotto dal solo nome del materiale.

Cosa dovrebbe inviare un acquirente OEM

Un utile pacchetto di prima revisione contiene il tipo di dispositivo o modulo di acquisizione, la funzione prevista dell'elettrodo, la posizione del contatto target, il riferimento della clip o la foto, il disegno del connettore, la mappa del canale/pinout, la lunghezza del cavo e la quantità prevista di prototipi. Un campione di riferimento funzionante è utile ma non sempre necessario per iniziare la discussione.

Se parte dell'interfaccia è ancora indecisa, a revisione del progetto OEM/ODM medico può identificare quali punti richiedono la conferma tecnica prima che il fornitore preventivi una configurazione di produzione ripetibile.

Domande comuni dei team di prodotto

Ogni clip auricolare EEG è un elettrodo di riferimento?

No. Il ruolo può essere riferimento, massa, polarizzazione o un altro canale definito dal sistema di acquisizione. Confermare lo schema di connessione prima di utilizzare un nome specifico per il ruolo.

Una clip auricolare Ag/AgCl può adattarsi a ogni dispositivo EEG?

No. Il materiale e l'aspetto non stabiliscono la compatibilità del connettore, del canale o meccanica.

Il cavo deve essere sempre schermato?

Non necessariamente. La schermatura dovrebbe essere specificata dall'architettura di acquisizione e valutata nel sistema completo.

Heymed Medical può rivedere una piedinatura lato dispositivo?

SÌ. Una mappa dei pin fornita, un disegno del connettore o un campione funzionante possono costituire la base di una revisione tecnica OEM.
