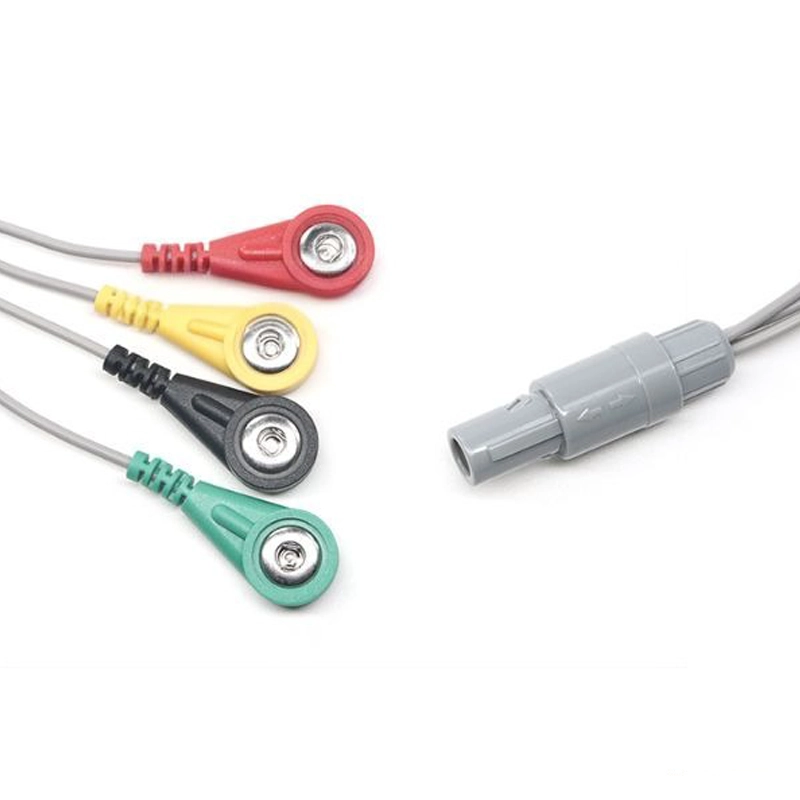

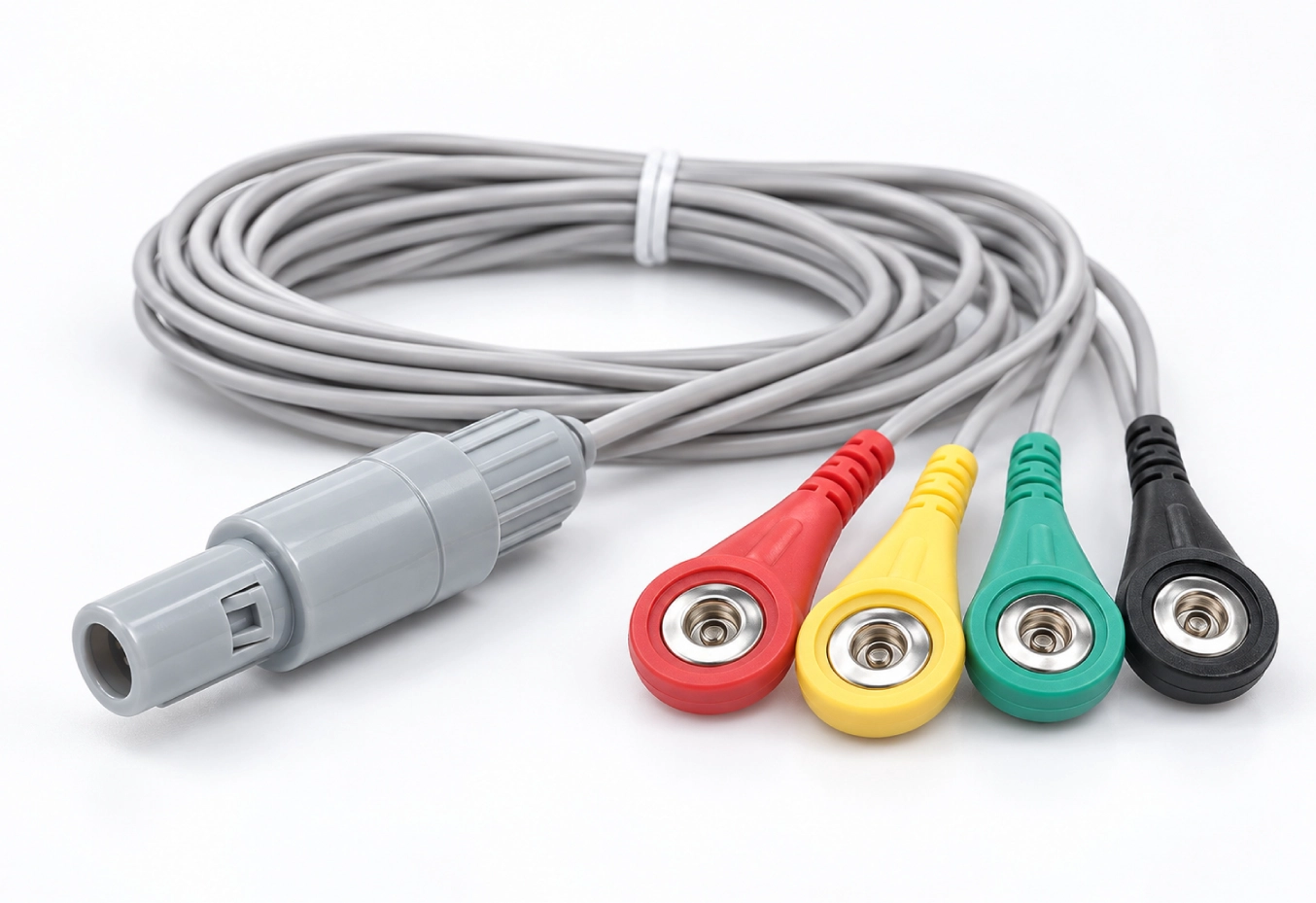

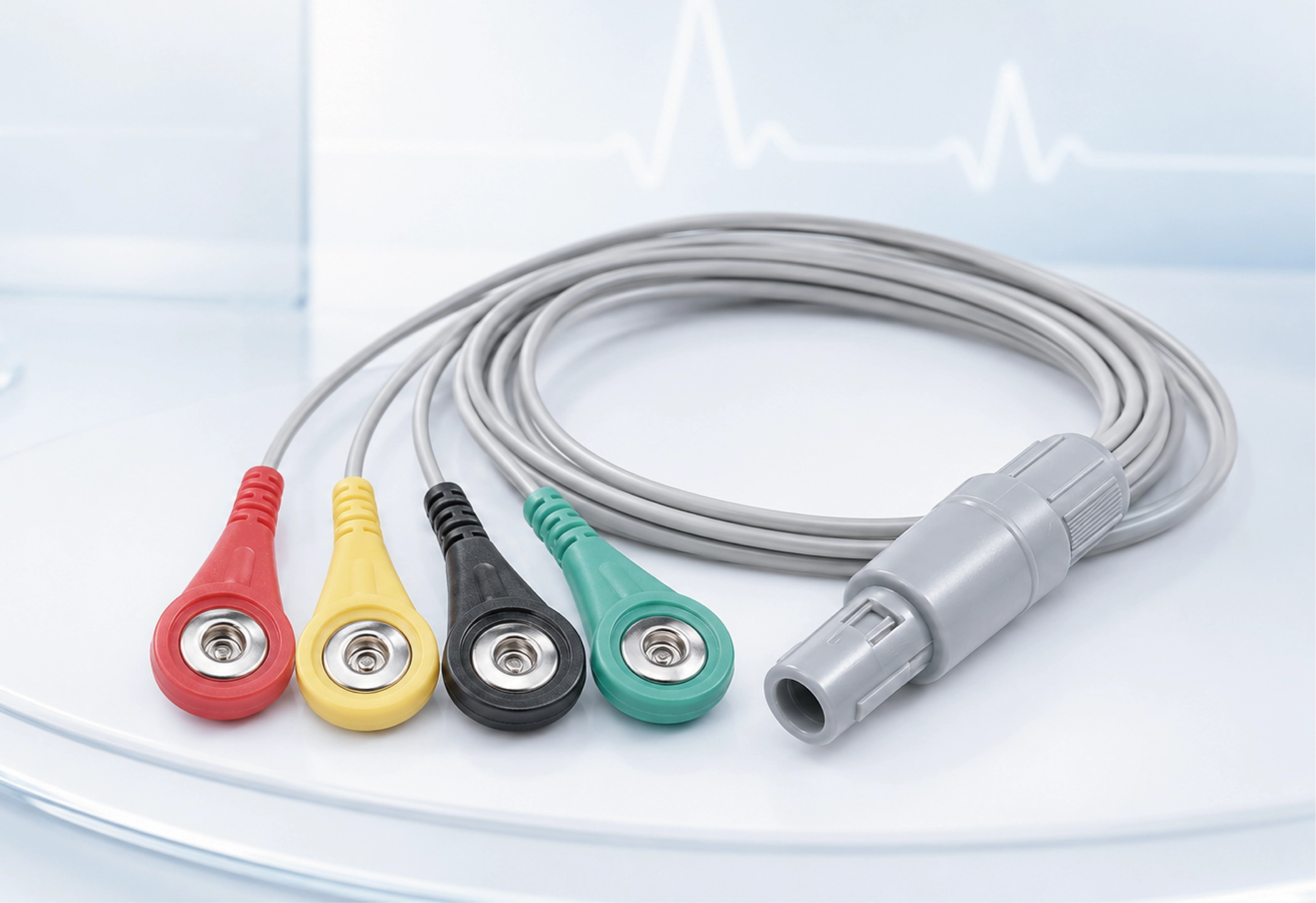

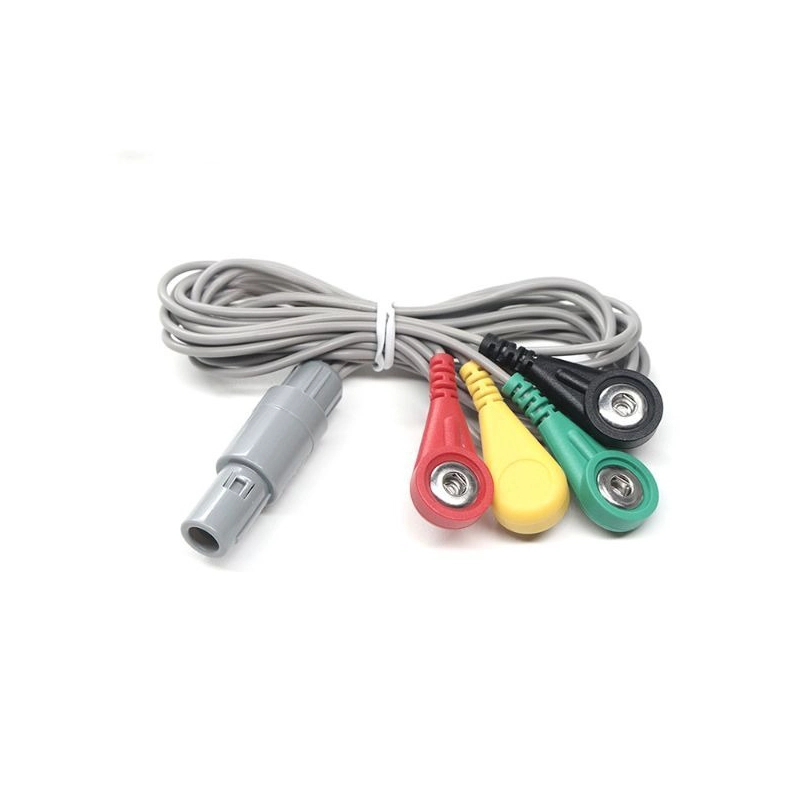

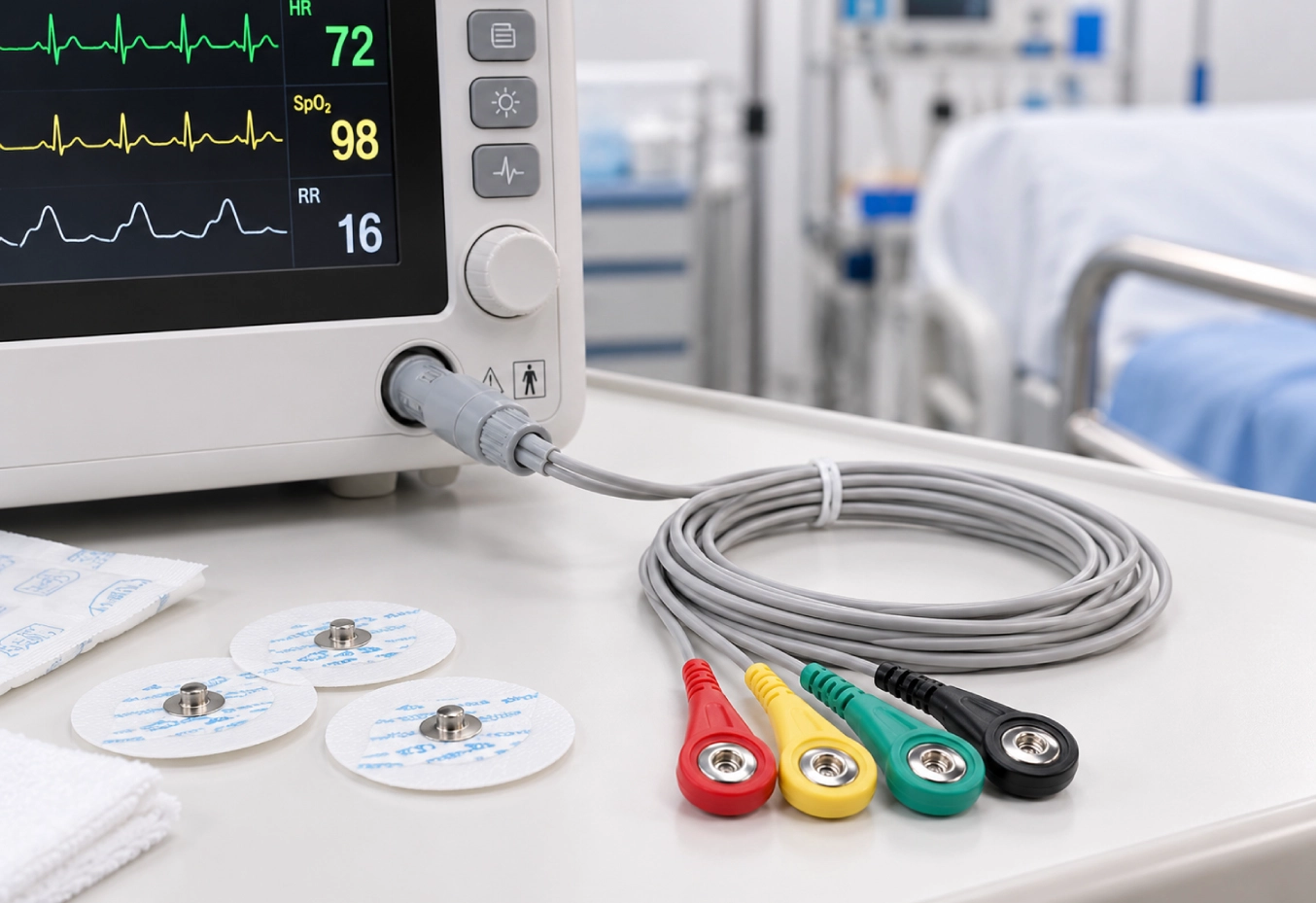

4-poliges LEMO-kompatibles 3-adriges 3,9/4,0-mm-EKG-Schnappkabel
Diese abgeschirmte EKG-Kabelbaugruppe bietet eine 1-zu-3-Verbindung zwischen kompatiblen Patientenüberwachungsgeräten und Schnapp-Elektrodenschnittstellen. Auf der Geräteseite wird ein 4-poliger LEMO-kompatibler Push-Pull-Stecker mit Verriegelung verwendet, während die Elektrodenseite in drei 3,9/4,0-mm-Buchsen-Schnappsteckern endet.
Das Kabel ist für OEM- und ODM-Projekte konzipiert, bei denen Steckerkodierung, Pinbelegung, Kabellänge, Abzweigabmessungen und elektrodenseitige Verbindungen zu einem bestimmten Überwachungssystem passen müssen. Heymed Medical kann die Überprüfung von Steckverbindern, die Bestätigung der Pinbelegung, die Entwicklung von Kabelstrukturen, das Prototyping und die kontrollierte Produktion unterstützen.

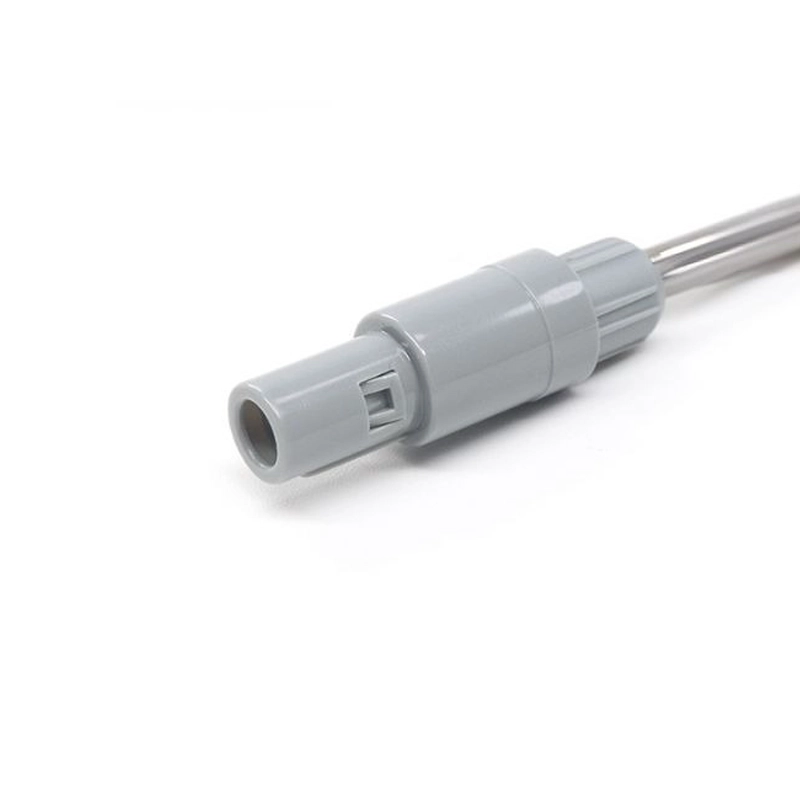

Verriegelbare Push-Pull-Schnittstelle für Patientenüberwachungsgeräte
Der geräteseitige Steckverbinder verfügt über eine verriegelnde Push-Pull-Struktur, die für eine lösbare Verbindung sorgt und gleichzeitig den mechanischen Halt nach dem Stecken beibehält. Diese Art von Schnittstelle eignet sich für die Überwachung von Geräten, bei denen eine sichere Verbindung und eine wiederholbare Kabelhandhabung wichtig sind.
Das Aussehen des Steckers allein bestätigt nicht die Kompatibilität. Steckverbinderserie, Gehäuseabmessungen, Kodierungsrichtung, Kontaktanordnung, Stecktiefe und elektrische Pinbelegung müssen alle mit dem Zielgerät übereinstimmen.

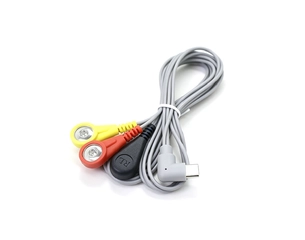

Für Projekte, die eine andere geräteseitige Architektur verwenden, a USB-C 90° auf 3-adriges 4,0-mm-EKG-Buchsen-Schnappelektrodenkabel ist ein weiteres Beispiel dafür, wie dasselbe elektrodenseitige Konzept an eine andere Geräteschnittstelle angepasst werden kann.

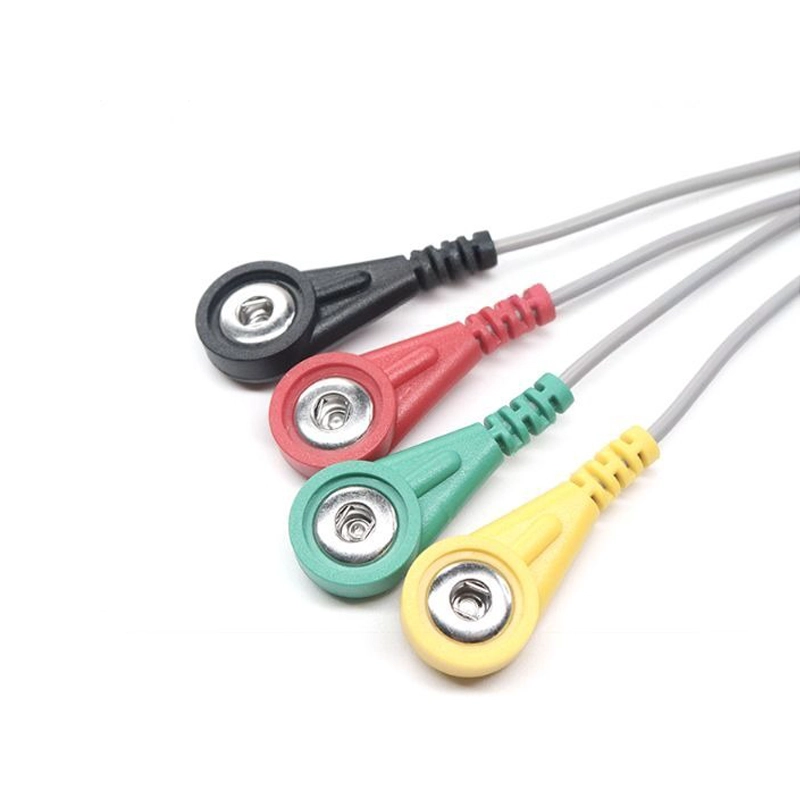

Unabhängige 3,9/4,0 mm weibliche Schnappelektrodenanschlüsse
Die 1-zu-3-Leiter-Architektur unterteilt die geräteseitige Verbindung in drei einzelne Elektrodenleitungen. Jeder Zweig ist um eine 3,9/4,0-mm-Buchsen-Schnappschnittstelle zum Zusammenstecken mit kompatiblen Elektrodenbolzen herum konstruiert.
Leitungsidentifikation, Abzweigabmessungen und Kanalsequenz können gemäß der vom Kunden genehmigten Verdrahtungsdefinition konfiguriert werden. Der nominale Schnappdurchmesser allein garantiert keine Kompatibilität, daher sollten Passgeometrie, Einstecktiefe und Halteeigenschaften vor der Produktion mit der vorgesehenen Elektrode verglichen werden.

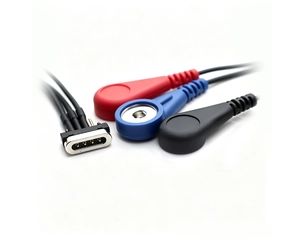

Für Produkte, die einen weiteren kompakten geräteseitigen Anschluss benötigen, ist der 4-poliger federbelasteter Kontakt zum 3-adrigen 4,0-mm-EKG-Schnappkabel Bietet eine alternative Geräteschnittstellenstruktur für verwandte Überwachungsanwendungen.
Geschirmte Kabelstruktur für Biosignal-Verbindung
Das Standardprodukt verwendet eine abgeschirmte 24AWG-Kabelstruktur mit einem Nennkabeldurchmesser von ca. 2,5 mm. Eine Abschirmung kann in das Kabeldesign integriert werden, um die Bewältigung externer elektrischer Störungen innerhalb des gesamten Überwachungssystems zu unterstützen.
Die endgültige Signalleistung hängt nicht nur vom Kabel allein ab. Schirmabschluss, Erdungsmethode, Leiteranordnung, Kabellänge, Geräteeingangsdesign und die umgebende elektrische Umgebung beeinflussen alle den gesamten Signalpfad.
Kabelmantelmaterial, Schirmkonstruktion, Leiterspezifikation und Zugentlastung können daher zusammen mit den Anforderungen an das fertige Gerät überprüft werden und müssen nicht als feste unabhängige Parameter behandelt werden.
Die Pinbelegung muss mit dem tatsächlichen Überwachungsgerät übereinstimmen
Ein 4-poliger Stecker legt nicht automatisch fest, wie die einzelnen EKG-Ableitungen verkabelt werden sollen. Geräte mit mechanisch ähnlichen Anschlüssen können unterschiedliche Kontaktbelegungen, Signaldefinitionen oder Kanalsequenzen verwenden.
Heymed Medical kann Gerätezeichnungen, PCB-Definitionen, Pinbelegungstabellen, Steckerspezifikationen oder ein vorhandenes Referenzkabel vor der Prototypenentwicklung überprüfen. Anschließend kann die Beziehung zwischen den geräteseitigen Kontakten und einzelnen Schnappleitungen gemäß der genehmigten Gerätearchitektur bestätigt werden.
Weitere EKG-Anschlussstrukturen, Kanalkonfigurationen und Überwachungskabel können ebenfalls über unsere überprüft werden EKG-Kabel und Ableitungsdrähte Reichweite.
Wichtige Anpassungsoptionen
Geräteanschluss: Steckverbinderserie, Gehäusegröße, Kodierung, Steckstruktur und projektspezifische Schnittstellenanforderungen.
Pinbelegung: Geräteseitige Kontaktzuordnung und individuelle Elektrodenkanaldefinition gemäß der genehmigten Zeichnung.
Elektrodenschnittstelle: 3,9/4,0 mm weibliche Schnappgeometrie oder andere projektspezifische Elektrodenanschlüsse.
Kabelkonfiguration: Hauptkabellänge, individuelle Abzweiglänge, Breakout-Position und Routing können individuell angepasst werden.
Kabelaufbau: Leiterspezifikation, Abschirmung, Mantelmaterial, Zugentlastung und Umspritzungsstruktur können entsprechend der Zielausrüstung überprüft werden.
Kennzeichnung und Verpackung: Bleifarben, Etiketten, Markierungen, Logos und OEM/ODM-Verpackungen können je nach Projektanforderungen entwickelt werden.
Entwickelt als komplette Gerät-zu-Elektrode-Kabelbaugruppe
Bei Patientenüberwachungsgeräten sollten Gerätestecker, Kabelkonstruktion und elektrodenseitige Schnittstelle als ein vollständiges Verbindungssystem betrachtet werden. Die mechanische Passung allein reicht nicht aus; Pinbelegung, Kanalzuordnung, Abschirmung und Snap-Kompatibilität sollten gemeinsam überprüft werden.
Wenn ein Projekt einen anderen Stecker, eine andere Leitungsanzahl oder eine andere Kabelarchitektur erfordert, kann Heymed Medical die Baugruppe über uns entwickeln Kundenspezifische medizinische Kabelkonfektionen Engineering- und Fertigungskapazitäten.
Vom technischen Muster bis zur OEM/ODM-Produktion
Die Entwicklung kann mit einem Überwachungsgerätemodell, einer Steckerzeichnung, einer Pinbelegungsdefinition, einer Kabelspezifikation oder einem vorhandenen Referenzmuster beginnen. Unser Ingenieurteam kann die elektrische und mechanische Schnittstelle überprüfen, bevor ein Prototyp erstellt wird.

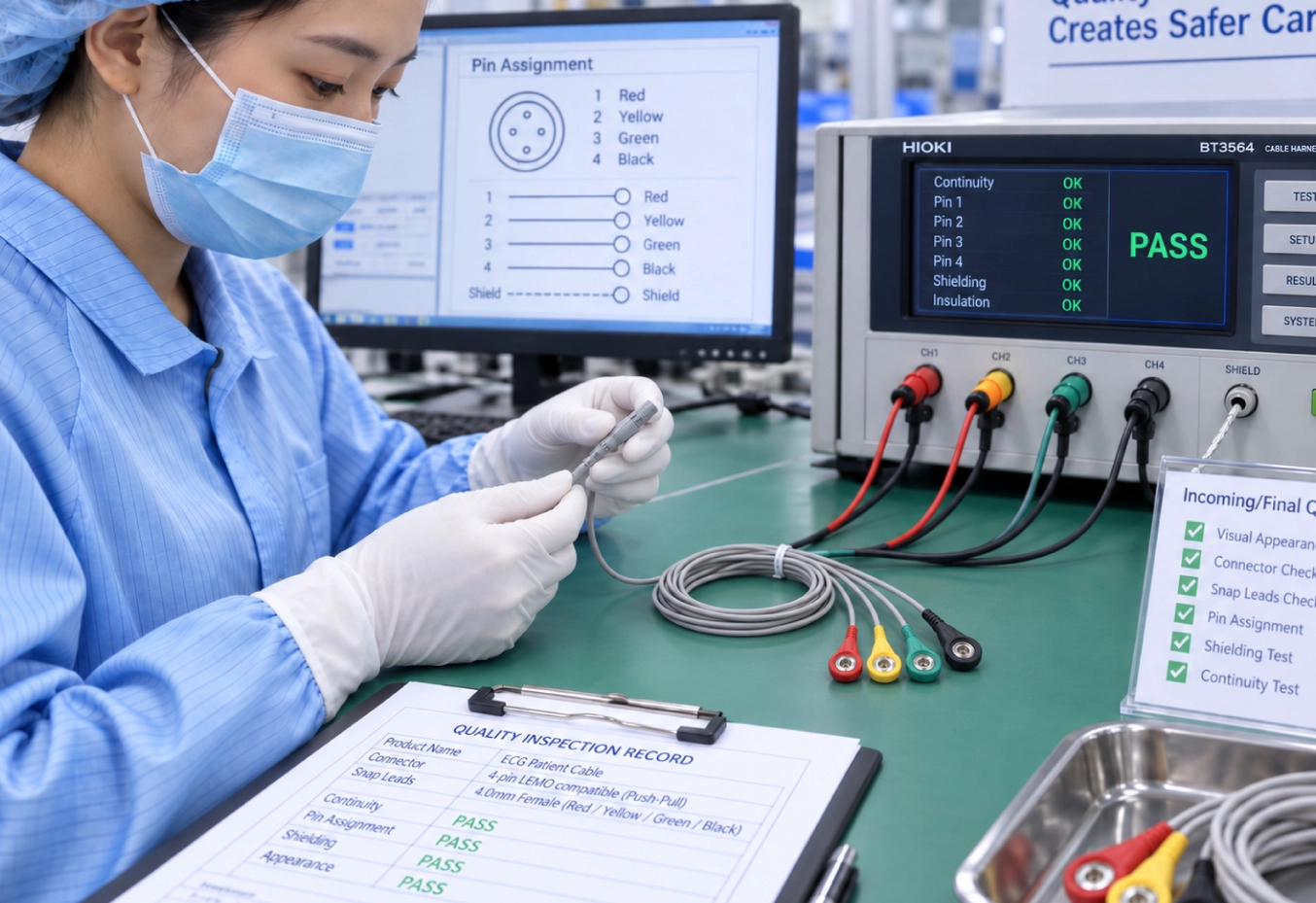

Während der Musterentwicklung können Steckverbinderpassung, Kodierung, Pin-zu-Leiter-Kontinuität, Schnappeingriff, Kabelabmessungen, Abschirmungsstruktur und Zugentlastung anhand der genehmigten Projektanforderungen überprüft werden.
Sobald die Konfiguration bestätigt ist, können Leitermaterialien, Kabelkonstruktion, Formen, Leitungsidentifizierung, Inspektion und Verpackung in die wiederholbare OEM/ODM-Produktion übertragen werden.
