Ein medizinisches Elektrodenkabel ist die kabelgebundene Verbindung zwischen einer Patientenkontaktelektrode und einem Überwachungs-, Diagnose-, Stimulations- oder Rehabilitationsgerät. Je nach Verwendungszweck kann das Kabel schwache bioelektrische Signale vom Körper an medizinische Geräte übertragen oder einen kontrollierten elektrischen Ausgang von einem Gerät an eine Elektrode liefern.

Da diese Funktionen unterschiedlich sind, sollten EKG-Erfassungsleitungen, EEG-Elektrodenkabel, TENS-Ableitungskabel und tVNS-Ohrelektrodenkabel nicht als austauschbar betrachtet werden. Die Auswahl des richtigen Kabels erfordert ein klares Verständnis der Anwendung, der Elektrodenschnittstelle, des Gerätesteckers, der Pinbelegung, der elektrischen Anforderungen, der Bedingungen für den Patientenkontakt und der erwarteten Lebensdauer.

Woraus besteht eine medizinische Elektrodenkabelbaugruppe?

Eine medizinische Elektrodenkabelbaugruppe umfasst normalerweise mehrere Funktionsteile:

• Eine elektrodenseitige Schnittstelle, z. B. eine Schnapp-, Clip-, Stift-, Becherelektrode, Ohrelektrode oder eine benutzerdefinierte Kontaktstruktur

• Leiter, die für die erforderliche Signal- oder Stimulationsausgabe ausgelegt sind

• Gegebenenfalls Abschirm- oder Lärmschutzkonstruktionen

• Ein Kabelmantel, der aufgrund seiner Flexibilität, Haltbarkeit und Reinigungsbedingungen ausgewählt wurde

• Verzweigungspunkte, Lead-Identifikatoren oder Kanalbezeichnungen

• Ein geräteseitiger Anschluss mit definierter Pinbelegung

• Zugentlastung und umspritzte Abschnitte, die stark beanspruchte Bereiche schützen

Der komplette Verbindungsweg – von der Elektrode und dem Kabel bis zum Stecker und Host-Gerät – sollte als ein System bewertet werden. Ein Stecker, der physisch kompatibel aussieht, kann dennoch eine andere Pinbelegung, Kanalkonfiguration oder elektrische Anforderungen haben.

Haupttypen medizinischer Elektrodenkabel

1. EKG- und EKG-Ableitungskabel

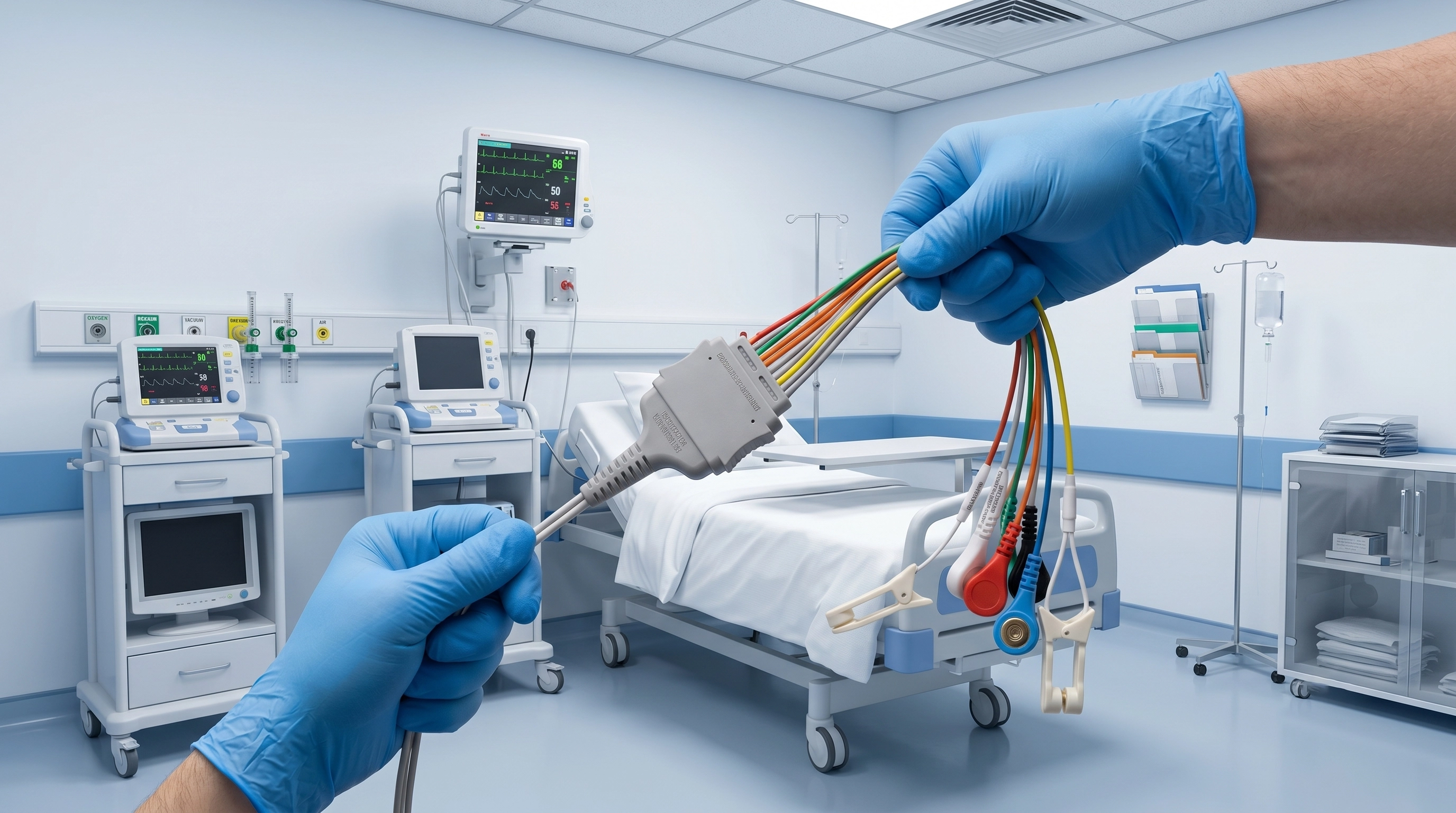

EKG-Ableitungskabel verbinden Hautelektroden mit Elektrokardiographen, Bettmonitoren, Holter-Systemen und anderen Herzüberwachungsgeräten. Zu den üblichen elektrodenseitigen Schnittstellen gehören Druckknöpfe, Clips, Greifer und Stifte.

Zu den wichtigen Designaspekten zählen die Leitungsidentifizierung, die Steckerkompatibilität, die stabile Signalübertragung, die Flexibilität des Kabels, die Zugentlastung und die Beständigkeit gegen wiederholte Reinigung oder Handhabung.

2. EEG-Elektrodenkabel

EEG-Elektrodenkabel verbinden Trockenelektroden, Nasselektroden, Becherelektroden, Scheibenelektroden oder EEG-Hauben mit Elektroenzephalographie- und Neurodiagnostikgeräten.

Da EEG-Systeme häufig mehrere Kanäle und Signale mit niedrigem Pegel verwenden, sind Kabelführung, Abschirmung, Kanalidentifizierung, Steckerbelegung und Widerstandsfähigkeit gegen bewegungsbedingte Störungen wichtige Designfaktoren.

3. EMG-Elektrodenkabel

Oberflächen-EMG-Kabel übertragen muskelbezogene elektrische Signale von Hautelektroden an Elektromyographie-, Rehabilitations- oder physiologische Messgeräte.

Bei der Auswahl sollten der Elektrodenanschluss, die Anzahl der Kanäle, die Kabellänge, die Geräteschnittstelle, die Abschirmungsstruktur und die erwartete Bewegung während des Gebrauchs berücksichtigt werden.

4. TENS-, EMS- und Physiotherapie-Anschlusskabel

TENS-, EMS- und Physiotherapie-Anschlusskabel leiten die elektrische Leistung eines Stimulations- oder Rehabilitationsgeräts an kompatible Elektroden weiter. Zu den gängigen Schnittstellen können Stifte, Schnappverschlüsse und gerätespezifische Anschlüsse gehören.

Diese Kabel müssen auf die Ausgangseigenschaften, die Steckerkonfiguration, die Polarität, die Kanalanordnung und das vorgesehene Elektrodensystem des Geräts abgestimmt sein. Ein Therapiekabel sollte nicht durch ein passives Signalerfassungskabel ersetzt werden.

5. tVNS- und taVNS-Ohrelektrodenkabel

tVNS- und taVNS-Kabel verbinden einen Stimulationscontroller mit einer Ohrmuschelelektrode oder einem Ohrkontaktzubehör. Die Entwicklung kann eine individuelle Ohrelektrodengeometrie, linke oder rechte Tragekonfigurationen, Kanal- und Polaritätszuordnung, flexible Leitungsstrukturen und gerätespezifische Anschlüsse umfassen.

Die Kabel- und Ohrkontaktbaugruppe sollte auf mechanische Stabilität, wiederholtes Biegen, Tragekomfort und zuverlässige elektrische Verbindung untersucht werden, ohne dass unbegründete therapeutische Ansprüche erhoben werden.

6. Stammkabel und Leitungssätze für die Patientenüberwachung

Kabelbaugruppen zur Patientenüberwachung können ein Stammkabel und einen abnehmbaren Leitungssatz verwenden, um mehrere Elektrodenverbindungen zu organisieren. Steckerkodierung, Kanalidentifizierung, Kabelmanagement und Kompatibilität mit dem angegebenen Überwachungssystem sind wichtig.

So wählen Sie das richtige medizinische Elektrodenkabel aus

1. Definieren Sie die beabsichtigte Funktion

Stellen Sie zunächst fest, ob das Kabel ein physiologisches Signal empfängt, eine Stimulationsleistung liefert, Strom oder Daten bereitstellt oder mehr als eine Funktion ausführt.

Von dieser Grunddefinition richten sich der erforderliche Leiteraufbau, die Abschirmung, die Isolierung, der Stecker und der Prüfplan.

2. Bestätigen Sie die Elektrode und das Patientenkontaktsystem

Geben Sie an, ob das Produkt Trockenelektroden, Nasselektroden, Einweg-Klebeelektroden, wiederverwendbare Elektroden, Becherelektroden, Ohrelektroden oder eine andere benutzerdefinierte Kontaktstruktur verwendet.

Ort, Art, Häufigkeit und Dauer des Patientenkontakts sollten ebenfalls dokumentiert werden. Materialien, die mit Patienten in Kontakt kommen, erfordern möglicherweise entsprechende Informationen zur Biokompatibilität, basierend auf dem Endprodukt und seinem Verwendungszweck.

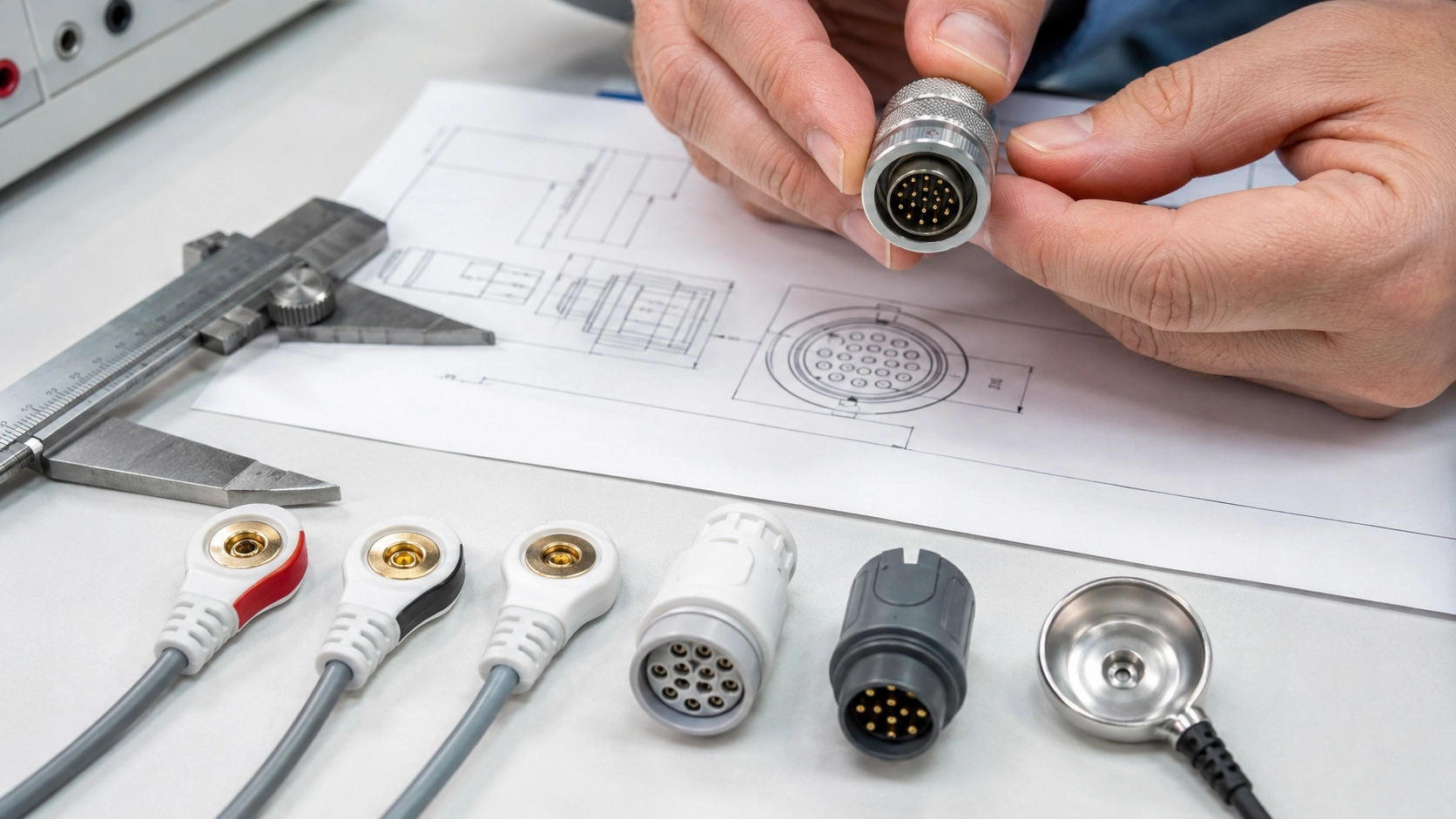

3. Überprüfen Sie den Stecker, die Pinbelegung und die Geräteschnittstelle

Das Aussehen des Steckers allein reicht nicht aus, um die Kompatibilität zu bestätigen. Folgende Informationen sollten überprüft werden:

• Steckerhersteller oder genaues Modell

• Mechanische Abmessungen und Codierung

• Pinbelegung und Kanalzuordnung

• Polaritätsanforderungen

• Spannungs- und Stromanforderungen

• Erwartungen an den Paarungs- und Einfügungszyklus

• Schutz vor falschem Anschluss

Stellen Sie nach Möglichkeit Steckerzeichnungen, Fotos der Geräteschnittstelle, vorhandene Muster oder ein bestätigtes Pinbelegungsdiagramm zur Verfügung.

4. Bewerten Sie die Signalintegrität und -abschirmung

Bei EKG-, EEG- und EMG-Anwendungen können Leiteranordnung, Abschirmung, Erdungsstrategie, Kabelbewegung und Steckerdesign die Signalqualität auf Systemebene beeinflussen.

Abhängig von der Anwendung kann das Kabel verdrillte Leiter, einzelne Abschirmungen, Gesamtabschirmungen oder andere störschalldämmende Strukturen verwenden. Das ausgewählte Design sollte mit dem Zielgerät validiert werden und nicht allein anhand der Kabelspezifikation beurteilt werden.

5. Berücksichtigen Sie die mechanische Haltbarkeit und Reinigung

Medizinische Elektrodenkabel können wiederholt gebogen, gezogen, angeschlossen, getrennt, gelagert und gereinigt werden. Wichtige mechanische Anforderungen können sein:

• Kabelflexibilität und minimaler Biegeradius

• Zugfestigkeit und Zugentlastung

• Steckersicherung

• Wiederholtes Biegen und Torsion

• Beständigkeit gegenüber Reinigungsmitteln

• Wiederverwendbare oder Einwegkonfiguration

• Lager- und Transportbedingungen

6. Definieren Sie Dokumentations- und Herstellungsanforderungen

Bevor mit der Anpassung begonnen wird, bestätigen Sie die erforderlichen Zeichnungen, Materialaufzeichnungen, Prüfkriterien, Etikettierung, Verpackung, Rückverfolgbarkeit und behördliche Dokumentation.

Begriffe wie „medizinische Qualität“, „biokompatibel“ oder „zertifiziert“ sollten nur verwendet werden, wenn sie durch entsprechende Dokumentation und den definierten Umfang des Endprodukts belegt werden.

Was sollte getestet werden?

Ein projektspezifischer Testplan für medizinische Elektrodenkabel kann Folgendes umfassen:

• Sicht- und Maßkontrolle

• Pinbelegung und Kanalüberprüfung

• Durchgangsprüfung

• Prüfung des Leiter- oder Kontaktwiderstands

• Gegebenenfalls Isolations- und dielektrische Prüfungen

• Signalübertragung und Geräuschauswertung

• Crosstalk-Test für Mehrkanalbaugruppen

• Zugkraft-, Biege-, Torsions- und Zugentlastungsprüfung

• Prüfung des Steck- und Ziehzyklus des Steckverbinders

• Prüfung der Reinigungs- oder Desinfektionsverträglichkeit

• Funktionsüberprüfung mit dem Zielgerät

• Endkontrolle, Etikettierung und Verpackungskontrolle

Die endgültigen Testanforderungen sollten entsprechend der beabsichtigten Verwendung, der Geräterisikoanalyse, den geltenden Standards und den behördlichen Verantwortlichkeiten des fertigen Medizinprodukts definiert werden.

Informationen, die für ein kundenspezifisches medizinisches Elektrodenkabelprojekt benötigt werden

Um einem Ingenieurteam bei der effizienten Bewertung eines kundenspezifischen Kabels zu helfen, stellen Sie so viele der folgenden Informationen wie möglich bereit:

• Vorgesehene Anwendung und Gerätemodell

• Signalerfassungs- oder Stimulationsfunktion

• Elektrodentyp und Position des Patientenkontakts

• Steckerzeichnungen, Fotos, Muster oder Teilenummern

• Bestätigte Pinbelegung und Kanalkonfiguration

• Kabellänge, Anzahl der Adern und Verzweigungsstruktur

• Abschirmung und elektrische Anforderungen

• Anforderungen an Material, Farbe und Flexibilität der Jacke

• Reinigung, Wiederverwendung und Umgebungsbedingungen

• Anforderungen an Kennzeichnung, Verpackung und Rückverfolgbarkeit

• Geschätzte Prototypenmenge und Jahresbedarf

• Zielmarkt und geltende Compliance-Anforderungen

Selbst ein klares Foto der Geräteschnittstelle oder ein vorhandenes Kabelmuster können wiederholte Kommunikation reduzieren und die erste technische Überprüfung beschleunigen.

Wie Heymed Medical die kundenspezifische Kabelentwicklung unterstützt

Heymed Medical bietet OEM- und ODM-Entwicklung für medizinische Elektrodenkabel, medizinische Leitungsdrähte und Konnektivitätsbaugruppen für das Gesundheitswesen. Unser Leistungsspektrum umfasst EKG- und EEG-Kabel, Oberflächen-EMG-Verbindungen, TENS- und EMS-Ableitungskabel, tVNS- und taVNS-Ohrelektrodenkabel, Patientenüberwachungsleitungen und kundenspezifische Geräteschnittstellen.

Die Unterstützung kann die Bewertung von Steckverbindern und Pinbelegung, Kabelstrukturdesign, Materialauswahl, Prototypenentwicklung, Umspritzen, Etikettierung, elektrische und mechanische Tests sowie skalierbare Fertigung im Rahmen eines ISO 13485-Qualitätsmanagementsystems umfassen.

Die endgültige Leistung, Sicherheit und Einhaltung gesetzlicher Vorschriften müssen für das gesamte Medizinprodukt und seinen Verwendungszweck bestätigt werden.

Fazit

Das beste medizinische Elektrodenkabel wird nicht allein durch die Form des Steckers oder das Aussehen des Kabels ausgewählt. Die Auswahl erfolgt durch Abstimmung der Elektrode, der elektrischen Funktion, der Geräteschnittstelle, der Patientenkontaktbedingungen, der mechanischen Umgebung und der Verifizierungsanforderungen.

Teilen Sie für ein kundenspezifisches medizinisches Elektrodenkabel oder Ableitungsdrahtprojekt Ihre Anwendung, Geräteschnittstelle, Pinbelegung, Kabelanforderungen und erwartete Menge mit dem Technikteam von Heymed Medical für eine erste technische Überprüfung.
