医疗电极线是连接人体接触电极与监护、诊断、刺激或康复设备的有线连接组件。根据实际用途不同，医疗电极线可以把人体产生的微弱生物电信号传输到设备，也可以把设备输出的受控电刺激传递到相应电极。

由于功能不同，心电信号采集线、脑电电极线、TENS导联线和tVNS耳部电极线不能简单地互相替代。正确选型需要同时确认应用方式、电极接口、设备连接器、引脚定义、电气要求、人体接触条件和预期使用寿命。

医疗电极线通常由哪些部分组成？

一套医疗电极线通常包含以下功能部分：

• 电极端接口，例如按扣、夹子、插针、杯状电极、耳部电极或定制接触结构

• 满足信号采集或刺激输出要求的导体

• 根据应用需要设计的屏蔽或抗干扰结构

• 兼顾柔软性、耐用性和清洁要求的线缆外被

• 分线结构、导联标识或通道标签

• 具有明确引脚定义的设备端连接器

• 保护高应力区域的应力消除和包胶结构

从电极、线缆、连接器到主机设备，整条连接路径应作为一个完整系统进行评估。即使两个连接器的外观相同，也可能存在引脚定义、通道设置或电气要求不同的情况。

医疗电极线的主要类型

1. 心电导联线

心电导联线用于连接皮肤电极与心电图机、床旁监护仪、动态心电设备及其他心电监测系统。常见电极端接口包括按扣、夹子、抓取式接口和插针。

设计时通常需要考虑导联标识、设备兼容性、信号传输稳定性、线缆柔软性、应力消除以及反复使用和清洁条件。

2. 脑电电极线

脑电电极线用于连接干电极、湿电极、杯状电极、盘状电极或脑电帽与脑电及神经诊断设备。

脑电系统通常具有多个采集通道，并涉及微弱信号传输，因此线缆走向、屏蔽结构、通道标识、连接器引脚定义和运动干扰控制都是重要设计因素。

3. 肌电电极线

表面肌电线缆用于把皮肤电极采集到的肌肉相关电信号传输至肌电、康复或生理测量设备。

选型时应确认电极接口、通道数量、线缆长度、设备端接口、屏蔽结构以及实际使用过程中的运动情况。

4. TENS、EMS及理疗导联线

TENS、EMS和理疗导联线用于把刺激或康复设备的电输出传递至相应电极。常见接口包括插针、按扣和设备专用连接器。

此类导联线必须与设备的输出特性、连接器结构、极性、通道设置和目标电极系统相匹配，不能使用被动信号采集线替代治疗或刺激导联线。

5. tVNS及taVNS耳部电极线

tVNS和taVNS线缆用于连接刺激主机与耳部电极或耳部接触配件。定制内容可能包括耳部电极结构、左右耳佩戴方式、通道和极性定义、柔性导联结构以及设备专用连接器。

线缆与耳部接触组件需要对连接稳定性、反复弯折、佩戴舒适度和电气连接可靠性进行评估，同时避免使用缺乏依据的治疗效果表述。

6. 患者监护主线和导联组件

患者监护线缆可能由监护主线和可拆卸导联组件组成，用于组织多条电极连接。连接器防错结构、通道标识、线缆管理以及与指定监护设备的兼容性都需要提前确认。

如何选择合适的医疗电极线？

1. 明确线缆的实际功能

首先需要确认线缆是用于采集生理信号、传输刺激输出、提供电源或数据，还是同时承担多种功能。

导体结构、屏蔽方式、绝缘、连接器和测试方案都需要以实际功能为基础确定。

2. 确认电极和人体接触系统

需要明确产品使用的是干电极、湿电极、一次性粘贴电极、重复使用电极、杯状电极、耳部电极，还是其他定制接触结构。

同时还需要记录人体接触位置、接触性质、使用频率和接触时间。最终设备中的人体接触材料，应根据产品预期用途准备相应的生物相容性资料。

3. 核对连接器、引脚定义和设备接口

仅凭连接器外观不能确认兼容性。至少应核对以下信息：

• 连接器制造商或准确型号

• 机械尺寸和防错结构

• 引脚定义和通道对应关系

• 极性要求

• 电压和电流要求

• 插拔次数和配合寿命

• 防止错误连接的设计要求

如果条件允许，应提供连接器图纸、设备接口照片、现有样品或已经确认的引脚定义图。

【在这里插入正文图2】

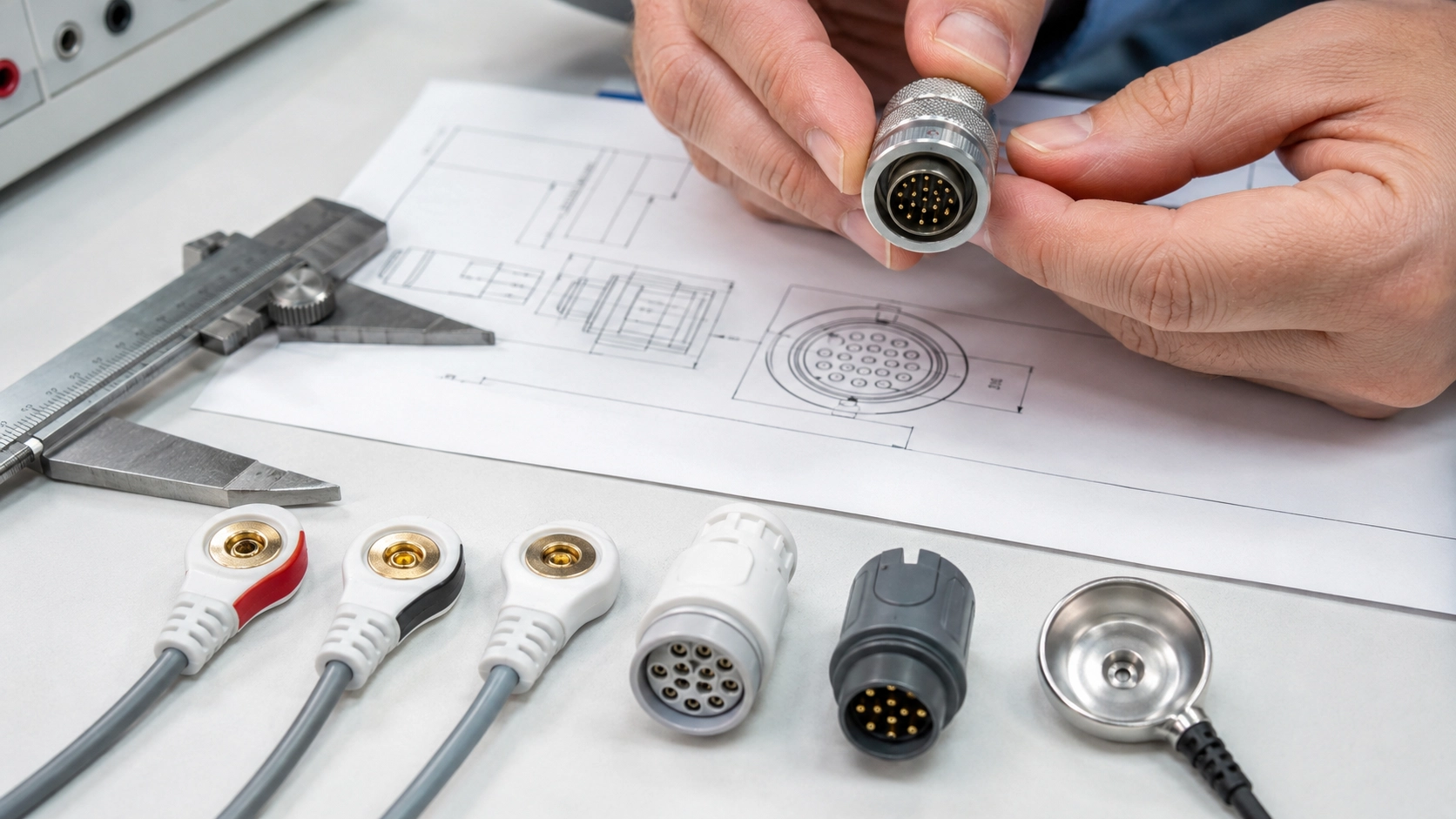

ALT：工程师核对医疗线缆连接器、引脚定义与设备兼容性

图片说明：医疗电极线开发前应确认连接器尺寸、引脚定义和目标设备兼容性。

4. 评估信号完整性和屏蔽要求

在心电、脑电和肌电应用中，导体排列、屏蔽结构、接地方式、线缆运动和连接器设计都可能影响整个系统的信号表现。

根据具体应用，线缆可以采用双绞导体、独立屏蔽、整体屏蔽或其他抗干扰结构。最终方案应与目标设备配套验证，不能只根据线缆参数判断实际性能。

5. 考虑机械耐久性和清洁条件

医疗电极线在使用过程中可能会反复弯折、拉扯、插拔、收纳和清洁，需要考虑：

• 线缆柔软性和最小弯曲半径

• 拉力和应力消除

• 连接器保持力

• 反复弯折和扭转

• 对清洁剂的耐受性

• 重复使用或一次性使用方式

• 储存和运输环境

6. 明确文件和制造要求

开展定制前，应确认需要提供的图纸、材料记录、检验标准、标签、包装、追溯和法规相关文件。

“医疗级”“生物相容”或“已认证”等表述，只有在具备相应文件支持并明确适用范围的情况下才应使用。

医疗电极线通常需要进行哪些测试？

针对具体项目制定的医疗电极线测试方案可能包括：

• 外观和尺寸检验

• 引脚及通道核对

• 导通测试

• 导体电阻或接触电阻测试

• 适用情况下的绝缘和耐压测试

• 信号传输和噪声评估

• 多通道线缆的串扰测试

• 拉力、弯折、扭转和应力消除测试

• 连接器插拔寿命测试

• 清洁或消毒兼容性测试

• 与目标设备配套的功能验证

• 出货前的标签、包装和最终检验

最终测试要求应根据预期用途、设备风险分析、适用标准以及成品医疗设备的法规责任进行确定。

【在这里插入正文图3】


ALT：医疗电极线的导通、信号和弯折测试

图片说明：通过电气、机械和设备配套验证，确认线缆组件是否满足项目要求。

定制医疗电极线需要提供哪些资料？

为了帮助工程团队快速评估项目，建议尽可能提供以下资料：

• 产品应用和设备型号

• 信号采集或电刺激功能

• 电极类型和人体接触位置

• 连接器图纸、照片、样品或零件型号

• 已确认的引脚定义和通道配置

• 线缆长度、导联数量和分线结构

• 屏蔽和电气性能要求

• 外被材料、颜色和柔软度要求

• 清洁、重复使用和环境要求

• 标签、包装和追溯要求

• 样品数量和预计年度需求

• 目标市场及适用的合规要求

即使只有一张清晰的设备接口照片或一个现有线缆样品，也可以减少重复沟通并加快初步工程评估。

海迈医疗如何支持医疗电极线定制开发？

海迈医疗提供医疗电极线、医疗导联线和医疗连接组件的OEM与ODM定制开发服务，涉及心电及脑电线缆、表面肌电连接、TENS和EMS导联线、tVNS及ta及taVNS耳部电极线、患者监护导联和定制设备接口。

服务内容可包括连接器和引脚定义评估、线缆结构设计、材料选择、样品开发、包胶成型、标签设计、电气与机械测试，以及ISO 13485质量管理体系下的规模化生产。

最终产品的性能、安全性和法规符合性仍应结合完整医疗设备及其预期用途进行确认。

结语

合适的医疗电极线不能只根据连接器形状或线缆外观来选择，而应综合匹配电极类型、电气功能、设备接口、人体接外观来选择，而应综合匹配电极类型、电气功能、设备接口、触条件、机械使用环境和验证要求。

如果您正在开发定制医疗电极线或导联线，可向海迈医疗工程团队提供产品应用、设备接口、引脚定义、线缆要求和预计数量，以便开展初步技术评估。
