استكشف أجهزة وأقطاب tVNS وtaVNS، وأقطاب وأغطية تخطيط كهربية الدماغ (EEG)، وأسلاك توصيل تخطيط كهربية القلب (ECG/EMG)، وملحقات العلاج، وتجميعات الكابلات الطبية المخصصة، وقواعد الشحن الطبية.
مجموعة قطب كهربائي بمشبك أذن مزدوج قابل لإعادة الاستخدام مع أسطح تلامس كلوريد الفضة/الفضة لأجهزة taVNS وCES وTENS وأجهزة التيارات الدقيقة المتوافقة.
هيمد الطبية تيار مستمر 2.35 ملم إلى كابل كهربائي مزدوج Ag/AgCl تم تصميمه للتوافق أجهزة tvNS وtaVNS وأجهزة التحفيز الأذني تتطلب قطبين كهربائيين ملامسين للأذن قابلين لإعادة الاستخدام.

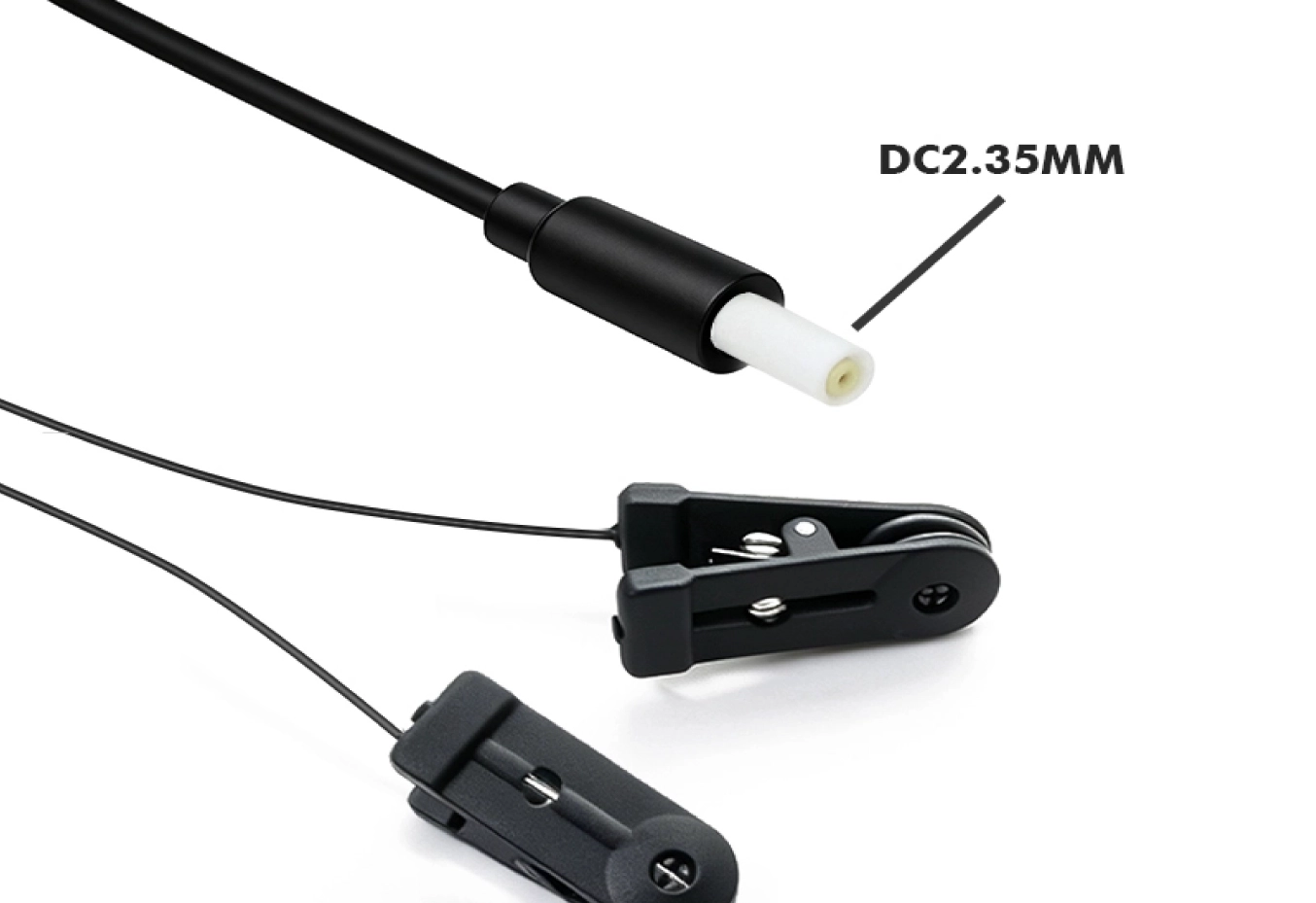

يجمع الكابل بين أ موصل جهاز تيار مستمر 2.35 مللي متر مع اثنين أقطاب مشبك الأذن Ag/AgCl ، مما يوفر هيكل اتصال كهربائي مدمج من 1 إلى 2.
تدعم شركة Heymed Medical تخصيص الموصل، طول الكابل، هيكل مشبك الأذن، الاتصال الكهربائي، تكوين الكابل، اللون، وضع العلامات والتعبئة والتغليف لمشاريع تصنيع المعدات الأصلية/تصنيع التصميم الشخصي.
الحلول والتطبيقات
تم تطوير مجموعة مشبك الأذن المزدوجة هذه لتناسب أجهزة التعديل العصبي والتيار الدقيق المتوافقة التي تتطلب نقطتي اتصال للقطب الكهربائي Ag/AgCl.
يمكن تكوين موصل DC 2.35 مم، وطول الكابل، والقطبية، وأبعاد القطب الكهربائي، وهيكل مشبك الأذن وقوة الزنبرك حول المعدات المستهدفة ووضع القطب الكهربائي المقصود.
تدعم شركة Heymed Medical تطوير OEM/ODM بدءًا من مراجعة المتطلبات والتحقق من النموذج الأولي وحتى الإنتاج. يجب تقييم تجميع القطب الكهربائي المكتمل باستخدام الجهاز المقصود ومعلمات التحفيز وعملية التنظيف والمتطلبات التنظيمية المعمول بها.
مواصفات كابل التحفيز الأذني من الدرجة الطبية لتطبيقات الرعاية الصحية والعلاج العصبي.
يجمع كابل القطب الكهربائي المزدوج القابل لإعادة الاستخدام بين قطبين كهربائيين مستقلين من نوع Ag/AgCl مع موصل جهاز بنمط أمان DC 2.35 مم. لقد تم تصميمه كواجهة اتصال أذن قابلة للتكوين لأجهزة التلفزيون المتوافقة، وtaVNS، وCES، وTENS، والتيار الدقيق ومعدات التعديل العصبي ذات الصلة.
يسمح هيكل المشبك المزدوج بدمج نقطتي اتصال قطب كهربائي في مجموعة كابل واحدة، بينما يتم تحديد الموضع النهائي والقطبية والوظيفة الكهربائية من خلال تصميم الجهاز المستهدف وبروتوكول التشغيل المعتمد. يمكن تطوير طول الكابل وأبعاد القطب وقوة المقطع وهيكل الموصل وتكوين الاتصال حول المعدات النهائية للعميل.
يشتمل كل مشبك أذن على سطح اتصال من كلوريد الفضة/الفضة، مما يخلق واجهة موصلة محددة بين مجموعة الكابل ومنطقة ملامسة الأذن المقصودة. يتم دمج مادة القطب الكهربائي مباشرة في هيكل المشبك القابل لإعادة الاستخدام بدلاً من الاعتماد على قطب كهربائي لاصق منفصل يمكن التخلص منه.
نظرًا لأنه يتم توفير مشبكي أذن منفصلين، يمكن للتجميع دعم التكوينات الثنائية أو التكوينات الثنائية الأخرى حيثما يحددها الجهاز المستهدف. يجب أن تتبع الوظيفة الدقيقة لكل قطب كهربائي، بما في ذلك القطبية والوضع، التعريف الكهربائي وتعليمات المستخدم الخاصة بالمعدات النهائية.
يمكن أيضًا مراجعة أبعاد التلامس Ag/AgCl وهيكل التثبيت أثناء تطوير OEM بحيث تتوافق هندسة القطب الكهربائي مع مبيت مشبك الأذن المقصود ومتطلبات النظام.
يوفر المشبك المحمّل بنابض احتجازًا ميكانيكيًا حول موقع ملامسة الأذن المقصود مع الحفاظ على مجموعة القطب الكهربائي قابلة للإزالة وقابلة لإعادة الاستخدام. تؤثر هندسة المقطع ونطاق الفتح وقوة الزنبرك على كيفية ملاءمة القطب الكهربائي لواجهة المستخدم المقصودة ويجب أخذها في الاعتبار معًا أثناء تطوير الجهاز.
قد تؤثر قوة المشبك المفرطة على راحة الارتداء، في حين أن القوة غير الكافية قد تجعل الوضع أقل اتساقًا. لهذا السبب، يجب تقييم خصائص الزنبرك باستخدام أبعاد القطب الكهربائي الفعلية وهيكل السكن وظروف الاستخدام المقصودة بدلاً من معاملتها كمعلمة ثابتة.
بالنسبة لمشروعات OEM وODM، يمكن تعديل غلاف مشبك الأذن وحجم التلامس وقوة الزنبرك وموضع خروج الكابل والهندسة العامة وفقًا لتصميم المنتج المعتمد.
يستخدم جانب المعدات قابسًا آمنًا بقطر 2.35 مم، مما يوفر موصلًا مدمجًا لأجهزة التحفيز والتعديل العصبي المتوافقة. ومع ذلك، فإن قطر الموصل وحده لا يحدد التوافق الكهربائي.
يجب التأكد من القطبية وتعيين الاتصال الداخلي والعلاقة الكهربائية بين موصل الجهاز وقطبي الأذن وفقًا للمعدات المستهدفة. قد تستخدم الأجهزة التي تستخدم موصلات مماثلة ميكانيكيًا مقاس 2.35 مم تعريفات كهربائية مختلفة.
يمكن لشركة Heymed Medical مراجعة رسومات الموصلات أو تعريفات دبابيس الجهاز أو مخططات الأسلاك أو صور الواجهة أو العينات الموجودة قبل إنتاج النموذج الأولي، مما يساعد على ضمان تطوير الكابل وفقًا لواجهة المعدات الفعلية.
اتصال القطب Ag/AgCl: يمكن تكوين أبعاد التلامس وهيكل التركيب وهندسة القطب الكهربائي وفقًا لتصميم مشبك الأذن المقصود.
هيكل مشبك الأذن: يمكن تعديل أبعاد المقطع ونطاق الفتح وقوة الزنبرك وهندسة الغلاف حول المنتج النهائي.
موصل الجهاز: يمكن اختيار موصل DC 2.35mm أو أي موصل آخر خاص بالمشروع وفقًا لواجهة الجهاز المستهدف.
Pinout والقطبية: يجب أن يتبع رسم الخرائط الكهربائية بين الموصل الموجود على جانب الجهاز وكل جهة اتصال قطب كهربائي تعريف الجهاز المعتمد.
بناء الكابل: يمكن تخصيص طول الكابل وتكوين الموصل وغطاء TPU أو TPE أو السيليكون وتخفيف الضغط وأبعاد الفرع.
تكوين المنتج: يمكن تطوير لون السكن والملصقات والعلامات التجارية والتعبئة والتغليف وفقًا لمتطلبات مشروع OEM/ODM.
يجب تقييم كابل قطب الأذن الكهربائي كجزء من نظام الجهاز الكامل وليس كملحق معزول. تؤثر بنية إخراج الجهاز، والقطبية، وتكوين القطب الكهربائي، وتوجيه الكابل، وهندسة الاتصال والموضع المقصود، على تصميم التجميع النهائي.
بالنسبة لمشاريع الأجهزة الجديدة، يمكن لشركة Heymed Medical العمل من خلال المخططات الكهربائية أو تعريفات الواجهة أو رسومات التصميم الصناعي أو العينات المرجعية الموجودة لمراجعة كل من التوصيلات الكهربائية وهيكل مشبك الأذن الميكانيكي.
تتوفر تكوينات إضافية لقطب الأذن في موقعنا أقطاب الأذن tvNS وtaVNS نطاق للمشاريع التي تتطلب مواد اتصال أو موصلات أو هياكل مشبك مختلفة.
تم تصميم مجموعة مشبك الأذن هذه كمنتج قابل لإعادة الاستخدام، ولكن يجب تحديد شروط إعادة الاستخدام كجزء من مواصفات الجهاز النهائي. يجب تقييم الأسطح الملامسة ومبيت المشبك وسترة الكابل ومناطق تخفيف الضغط وفقًا لطريقة التنظيف المحددة للمنتج المقصود.
قد تؤثر عوامل التنظيف ووقت التعرض ودورات الاستخدام المتكرر ومعايير الفحص على المواد بشكل مختلف. ولذلك ينبغي تأكيد هذه المتطلبات أثناء التحقق من صحة المنتج بدلاً من افتراض التوافق مع عملية التنظيف العامة.

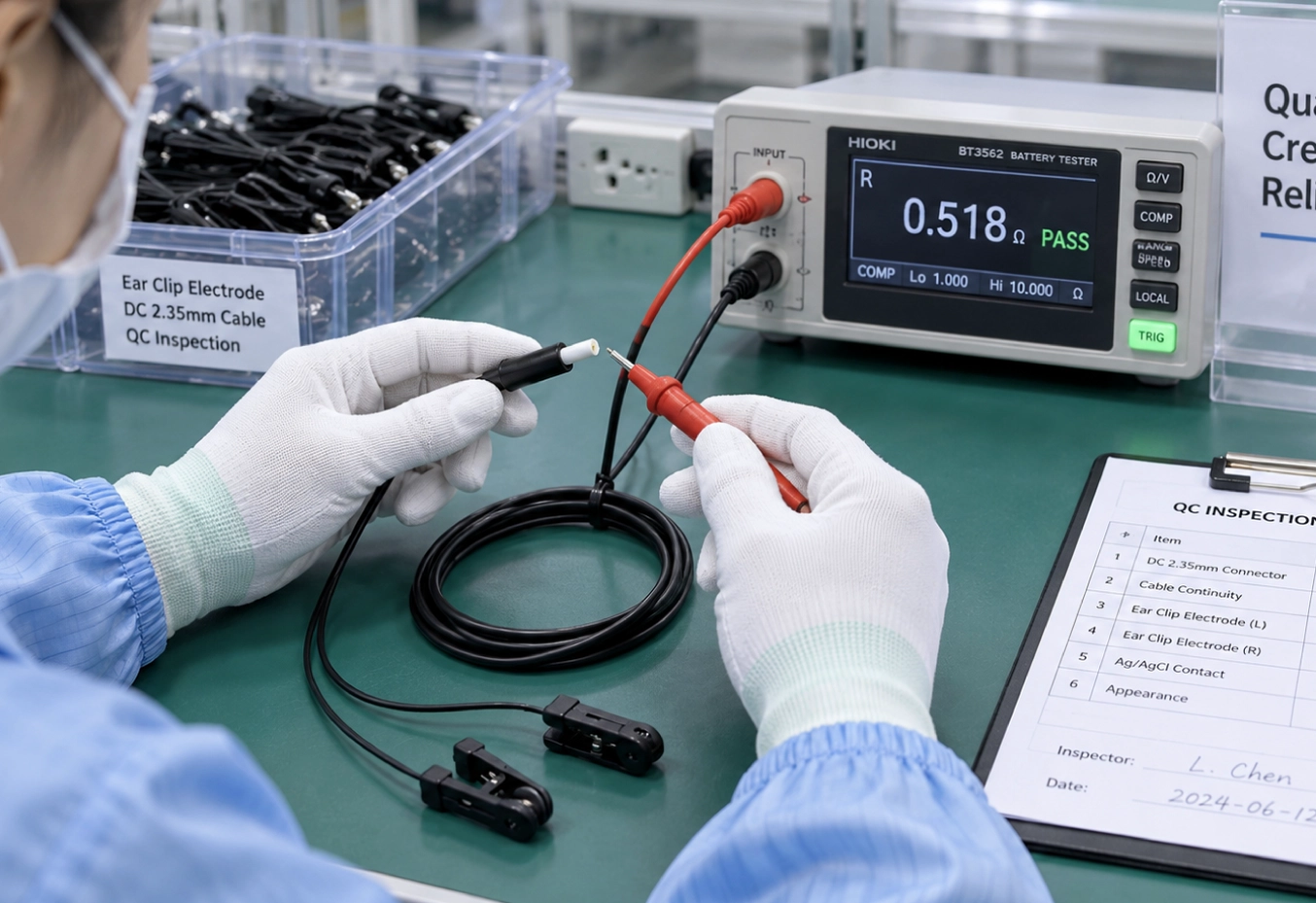

عند الاقتضاء، يمكن تقييم مجموعات النموذج الأولي من حيث ملاءمة الموصل، والاستمرارية الكهربائية، وحالة القطب الكهربائي، وقوة المشبك وسلامة الكابل قبل الموافقة على مواصفات الإنتاج النهائية.
تدعم شركة Heymed Medical مشاريع أقطاب الأذن المخصصة بدءًا من مراجعة الواجهة وتطوير هيكل الأقطاب الكهربائية وحتى العينات الهندسية وتصنيع الكميات. يمكن للعملاء تقديم جهاز مستهدف أو تعريف كهربائي أو رسم قطب كهربائي أو عينة كابل موجودة أو مفهوم المنتج للتقييم الفني.
أثناء تطوير النموذج الأولي، يمكن التحقق من تزاوج الموصل، والقطبية، واستمرارية الدبوس إلى الدبوس، وأبعاد الاتصال Ag/AgCl، وهندسة المقطع، وقوة الزنبرك، وأبعاد الكابل، والتجميع العام مقابل متطلبات المشروع المعتمدة.
يجب في النهاية التحقق من صحة مجموعة قطب الأذن المكتملة مع الجهاز المقصود ومعلمات التشغيل وتعليمات المستخدم وعملية التنظيف والمتطلبات التنظيمية المعمول بها قبل الاستخدام التجاري.
قد تتطلب أجهزة التعديل العصبي المختلفة مواد إلكترودات مختلفة، وهياكل ملامسة للأذن، وموصلات على جانب الجهاز. توفر المنتجات التالية تكوينات بديلة لمشاريع التطوير ذات الصلة.
تيار مستمر 2.35 مللي متر ثنائي الاتصال tVNS/taVNS كابل القطب الكهربائي →
مشبك أذن زنبركي ثنائي الاتصال يستخدم وسادات اتصال من البولي إيثيلين الماصة لأجهزة التلفزيون المتوافقة، وtaVNS، وCES، وTENS، وأجهزة التيارات الدقيقة.
كابل القطب الكهربائي بمشبك الأذن من السيليكون القابل لإعادة الاستخدام tVNS/taVNS →
هيكل بديل لقطب الأذن قابل لإعادة الاستخدام باستخدام بناء السيليكون مع مواد اتصال موصلة قابلة للتحديد وموصلات جانبية للجهاز قابلة للتخصيص.
نحن نقدم خدمات تجميع الكابلات الطبية OEM وODM لمصنعي أجهزة العلاج بالتعديل العصبي والعلامات التجارية للرعاية الصحية في جميع أنحاء العالم.
سلك كهربائي للأذن قابل لإعادة الاستخدام مع قابس أمان DC 2.35 مم، وكابل سيليكون رمادي ناعم الملمس بطول 1.2 متر ومشبك كابل لمشروعات أجهزة tvNS / taVNS المتوافقة | تخصيص OEM/ODM متاح
سلك كهربائي USB من النوع C مصبوب بالكامل مع مشابك أذن ABS مزدوجة قابلة لإعادة الاستخدام وكابل أبيض 1000 مم، تم تطويره لأجهزة tvNS وtaVNS وأجهزة التحفيز الأذني المتوافقة | يتوفر دبوس مخصص وهيكل الكابل ودعم OEM/ODM
كابل قطب كهربائي للأذن رمادي بطول 1.2 متر مع قابس ذكر آمن بتيار مستمر 2.35 مم، وقطب كهربائي بمشبك أذن قابل لإعادة الاستخدام، ومشبك كابل وزجاجة رذاذ | يتوفر موصل مخصص وكابل وتغليف
كابل كهربائي بمشبك أذن مزود بنابض بطول 1.2 متر مع وسادات اتصال من البولي إيثيلين لأجهزة التلفاز المتوافقة، وtaVNS، وTENS، وCES، وأجهزة التيار الدقيق.
قطب مشبك الأذن السيليكوني الناعم القابل لإعادة الاستخدام لأجهزة التلفزيون المتوافقة، وtaVNS، وأجهزة التحفيز الأذني | يتوفر موصل مخصص وطول الكابل وخيارات OEM/ODM
طقم كبل كهربائي للأذن USB-C بطول 1.2 متر مع مشابك أذن مزدوجة قابلة لإعادة الاستخدام وزجاجة رذاذ لأجهزة tvNS وtaVNS المتوافقة | تخصيص OEM/ODM متاح
كابل إلكترود بمشبك أذن مزدوج قابل لإعادة الاستخدام مع موصل جهاز دفع وسحب ذاتي القفل ذو 4 سنون لمعدات التلفزيون المتوافقة، وtaVNS، والتحفيز الأذني | تخصيص OEM/ODM متاح
مجموعة قطب كهربائي سالب للأذن قابلة لإعادة الاستخدام مع موصل أمان DC 2.35 مم، ووصلات سيليكون موصلة ثنائية القطب وسلك رصاص 1.2 متر لأجهزة tvNS / taVNS المتوافقة
قم بحل مخاوفك مسبقًا — تواصل خالٍ من التوتر، وتنسيق فعال
عبارة عن مجموعة كبل كهربائي قابلة لإعادة الاستخدام من 1 إلى 2 تربط جهاز tVNS أو taVNS المتوافق بقطبين كهربائيين منفصلين من نوع Ag/AgCl.
يستخدم التكوين القياسي من جانب الجهاز موصل ذكر DC 2.35 مم. يجب التأكد من أبعاد الموصل النهائية والتوافق الكهربائي مع الجهاز المستهدف.
تستخدم أقطاب مشبك الأذن أسطح تلامس Ag/AgCl لتكوين المنتج المشار إليه.
نعم. يمكن تخصيص طول الكابل، وتخطيط الفرع، ونوع الموصل، وهيكل مشبك الأذن، وتكوين الاتصال الكهربائي، واللون، ووضع العلامات والتعبئة لمشاريع OEM/ODM.
يمكن تطويره لأنظمة tVNS وtaVNS المتوافقة، لكن التوافق النهائي يعتمد على موصل الجهاز وتعيين الدبوس والإخراج الكهربائي ومتطلبات الجهاز النهائي.
نعم. يمكن للعملاء تقديم رسومات الجهاز ومواصفات الموصل وعينات الأقطاب الكهربائية الموجودة وصور الواجهة أو متطلبات المشروع للتقييم الهندسي وتطوير النموذج الأولي.
