كابل كهربائي لمراقبة EEG / ECG / EMG متعدد الرصاص
يوفر هذا الكابل الكهربائي متعدد الرصاص القابل لإعادة الاستخدام منصة اتصال قابلة للتكوين لمعدات EEG وECG وEMG المتوافقة وغيرها من معدات مراقبة الإشارات الحيوية. على عكس سلك الرصاص التقليدي الذي يستخدم نوعًا واحدًا فقط من موصلات القطب الكهربائي، فإن التكوين القياسي يجمع بين واجهة جانب جهاز Dupont مع وصلات قطب كهربائي بمشبك أنثى مقاس 4.0 مم داخل مجموعة كبل مدمجة واحدة.
يجعل الهيكل متعدد الواجهات الكابل مناسبًا لمشاريع تطوير المعدات حيث تحتاج أنواع الأقطاب الكهربائية المختلفة إلى الاتصال بنفس أجهزة الاستحواذ. يمكن تطوير كمية الرصاص، والموصل من جانب الجهاز، وتعيين الدبوس، وطول الكابل، والتدريع، وواجهة القطب الكهربائي، وتحديد القناة وفقًا للجهاز المستهدف.
واجهات إلكترودات متعددة في مجموعة كابلات Biosignal واحدة
قد تتطلب أنظمة الحصول على الإشارات الحيوية المختلفة طرقًا مختلفة لتوصيل القطب الكهربائي. تسمح بنية الكابل هذه بدمج واجهات قطبية متعددة داخل مجموعة واحدة بدلاً من مطالبة كل قناة إشارة باستخدام موصل مماثل.

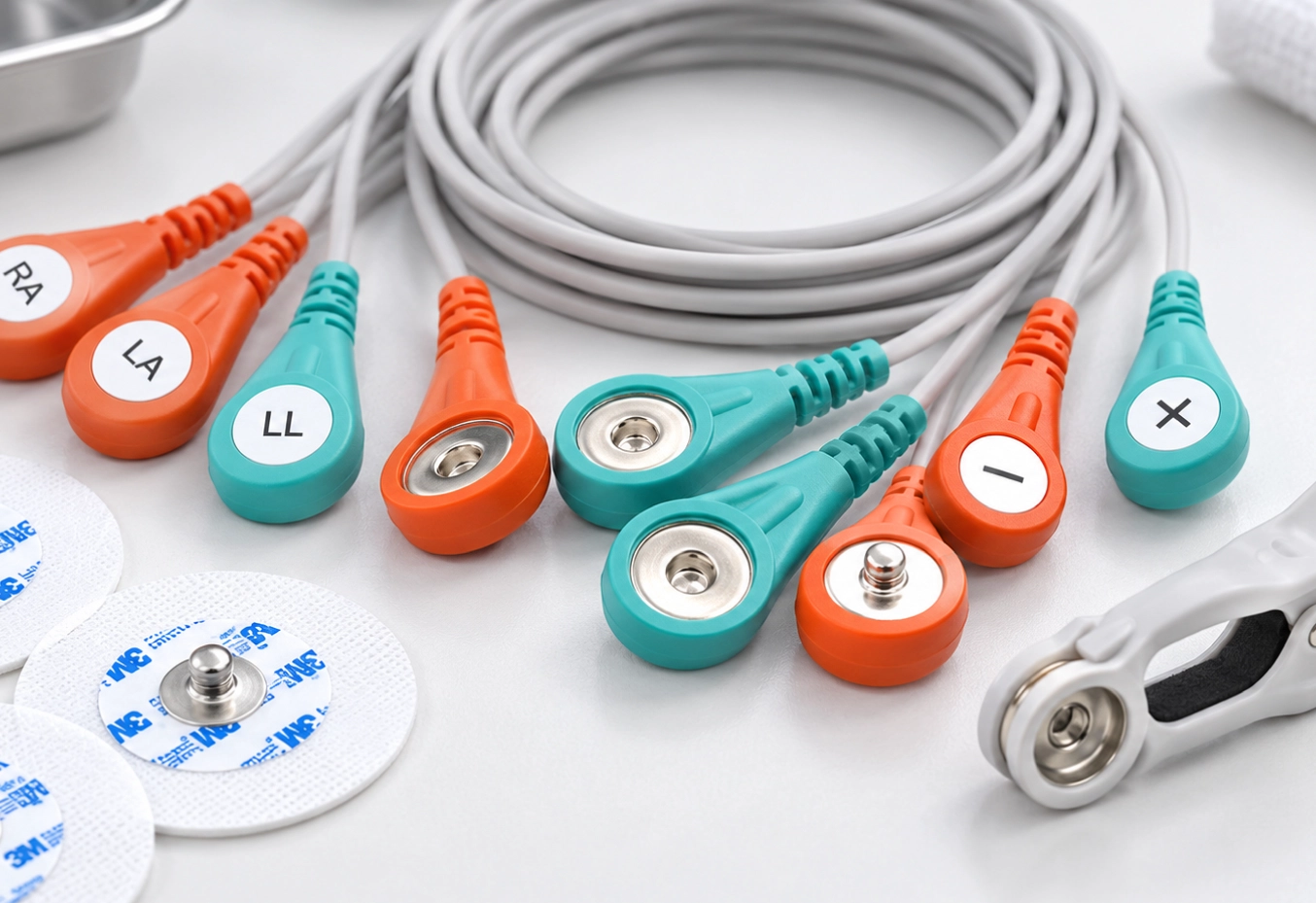

يمكن استخدام الواجهة الأنثوية مقاس 4.0 مم مع الأقطاب الكهربائية المتوافقة ذات النمط المفاجئ، بينما يوفر اتصال مشبك الأذن تنسيقًا كهربائيًا آخر قابلاً لإعادة الاستخدام. تعتمد الوظيفة الفعلية لكل سلك توصيل على تعريف القناة والتكوين المرجعي والهندسة الكهربائية للمعدات المستهدفة.
بالنسبة للمشروعات التي تتطلب أقطاب كهربائية قابلة لإعادة الاستخدام بدلاً من التوصيلات المفاجئة أو مشبك الأذن، لدينا كابل كهربائي من النوع C إلى 10.0 مم مطلي بالذهب EEG / ECG Cup يوفر بنية قطب كهربائي أخرى لأنظمة الحصول على EEG وECG وEMG وأنظمة الحصول على الإشارات الحيوية المتوافقة.
بنية الرصاص القابلة للتكوين لمعدات EEG وECG وEMG
يجب أن يتبع عدد وترتيب خيوط الإلكترود أجهزة الاستحواذ الفعلية بدلاً من تخطيط الكابل العام الثابت. وبالتالي يمكن تكييف عدد الخيوط وطول الفرع ونوع القطب وتسلسل القناة وموضع قطع الكابل وفقًا لتصميم الجهاز النهائي.
بالنسبة للمشروعات المتعلقة بتخطيط كهربية الدماغ (EEG)، قد يحتاج الكابل إلى العمل مع الأقطاب الكهربائية المرجعية أو أقطاب فروة الرأس أو ملحقات الاستحواذ الأخرى. يمكن أيضًا تقييم الأنظمة التي تتطلب وضعًا منظمًا متعدد القنوات لفروة الرأس مع أ غطاء EEG ذو 32 قناة مع تحديد موضع القطب الكهربائي 10-20 وفقا لبنية الاستحواذ المطلوبة.
بالنسبة لأجهزة تخطيط كهربية القلب (ECG) أو تخطيط كهربية العضل (EMG)، ينطبق مبدأ التطوير نفسه: يجب تكوين نوع الموصل وقناة الإشارة وواجهة القطب الكهربي وتوجيه الكابل حول وحدة المراقبة المستهدفة أو وحدة الاستحواذ بدلاً من افتراضها من مظهر الكابل وحده.
هيكل الكابل المحمي للاتصال Biosignal
يستخدم التكوين القياسي هيكل كابل محمي متعدد الخيوط. يمكن أن يشكل التدريع جزءًا من التصميم العام لمسار الإشارة حيث تتطلب المعدات المتصلة تحكمًا إضافيًا في التداخل الكهربائي الخارجي.
تعتمد جودة الإشارة النهائية على نظام الاستحواذ الكامل، بما في ذلك ترتيب الموصل، وطول الكابل، وإنهاء الدرع، والتأريض، والاتصال بالقطب الكهربائي، وإدخال مكبر الصوت، والبيئة الكهربائية المحيطة. ولذلك ينبغي تقييم الكابل مع الأجهزة المقصودة بدلاً من التعامل مع التدريع كضمان أداء مستقل.
يمكن مراجعة تكوينات الأقطاب الكهربائية والكابلات الإضافية لمشاريع الفيزيولوجيا الكهربية من خلال موقعنا EEG وEMG الأقطاب الكهربائية والكابلات يتراوح.

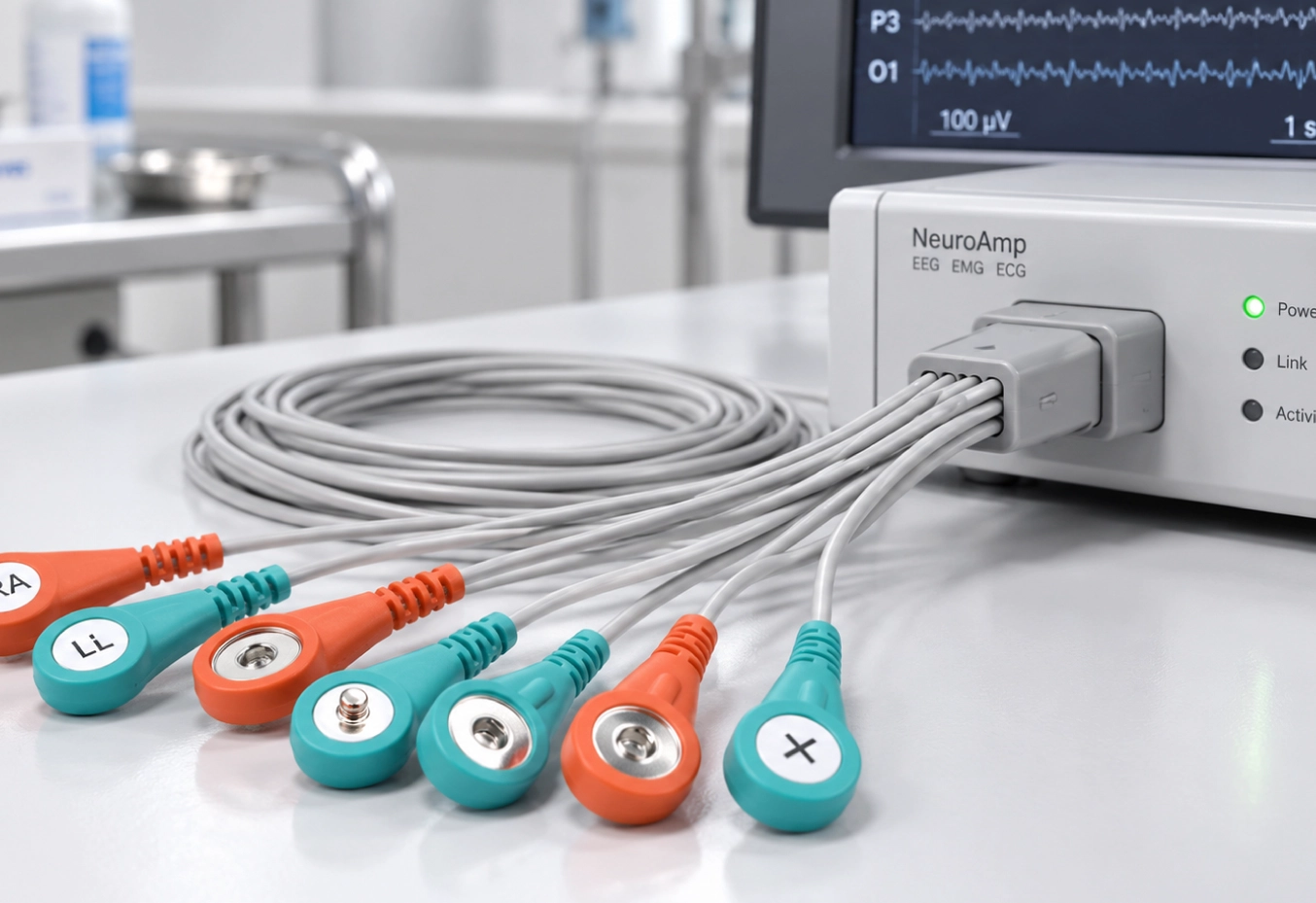

يجب أن يتطابق موصل جانب الجهاز وPinout مع أجهزة الاستحواذ
يستخدم الإصدار القياسي موصل جهاز على طراز Dupont، لكن الموصل المادي وحده لا يحدد التوافق الكهربائي. يجب أن يتطابق تعيين الدبوس وقناة الإشارة والاتصال المرجعي والقطبية حيثما ينطبق ذلك وتسلسل الرصاص مع تعريف الواجهة المعتمد للمعدات المستهدفة.
يمكن للعملاء تقديم تعريف دبوس ثنائي الفينيل متعدد الكلور، أو جدول القنوات، أو رسم الموصل، أو مواصفات المعدات، أو عينة الكابل الموجودة للمراجعة الهندسية. يمكن لشركة Heymed Medical بعد ذلك تطوير الكابل وفقًا للعلاقة الفعلية بين جهاز الاقتناء وكل سلك كهربائي.
عندما يستخدم نظام المراقبة موصلًا مختلفًا من جانب المعدات، يمكن تطوير التجميع كجزء من مجموعة الكابلات الطبية المخصصة بدلاً من التقيد بواجهة Dupont الموضحة في التكوين القياسي.
خيارات التخصيص الرئيسية
موصل جانب الجهاز: موصل على طراز Dupont أو واجهة خاصة بالمشروع وفقًا لمعدات الاستحواذ.
كمية الرصاص: يمكن تطوير عدد قنوات الأقطاب الكهربائية وترتيب الرصاص الفردي وفقًا لبنية الجهاز.
واجهات القطب: يمكن دمج المشبك الأنثوي أو مشابك الأذن أو غيرها من هياكل التوصيل الكهربائي المتوافقة مقاس 4.0 مم وفقًا لمتطلبات المشروع.
تعيين الدبوس: يمكن أن يتبع رسم خرائط القنوات الفردية والتوصيلات المرجعية والتعريفات الكهربائية مواصفات PCB أو المعدات المعتمدة.
بناء الكابل: التكوين القياسي 300 مم أو الطول المخصص، والتدريع، وأبعاد الفرع، وهيكل الموصل وتخفيف الضغط.
تعريف: يمكن تكوين ألوان الرصاص وتسميات القنوات والعلامات وتحديد الكابلات لنظام مراقبة الهدف.
تم تصميمه حول نظام اكتساب الإشارات الحيوية الكامل
غالبًا ما تشكل كابلات المراقبة متعددة الخيوط طبقة الاتصال بين عدة مكونات مختلفة: الأقطاب الكهربائية، والملحقات من جانب المريض، وإلكترونيات الاستحواذ، والموصل من جانب المعدات. وينبغي مراجعة هذه العناصر كمسار إشارة كامل أثناء التطوير.
يمكن لشركة Heymed Medical العمل من خلال رسومات العملاء أو الكابلات الموجودة أو مواصفات الموصل أو متطلبات القطب الكهربائي أو تعريفات القناة لمراجعة بنية الكابل الكاملة قبل إنتاج النموذج الأولي.
بالنسبة للمشروعات الخاصة بتخطيط القلب والتي تتطلب موصلات وتكوينات أخرى، يمكن أيضًا مراجعة البدائل الإضافية من خلال موقعنا كابلات تخطيط القلب وأسلاك الرصاص يتراوح.
من مراجعة الواجهة إلى إنتاج OEM / ODM
يمكن أن يبدأ تطوير كابل كهربائي متعدد الخيوط من جهاز مراقبة الهدف، أو واجهة PCB، أو تعريف pinout، أو عينة الكابل الموجودة أو تكوين القطب الكهربائي. يمكن لفريقنا الهندسي مراجعة المتطلبات الكهربائية والميكانيكية قبل إعداد العينة الهندسية.

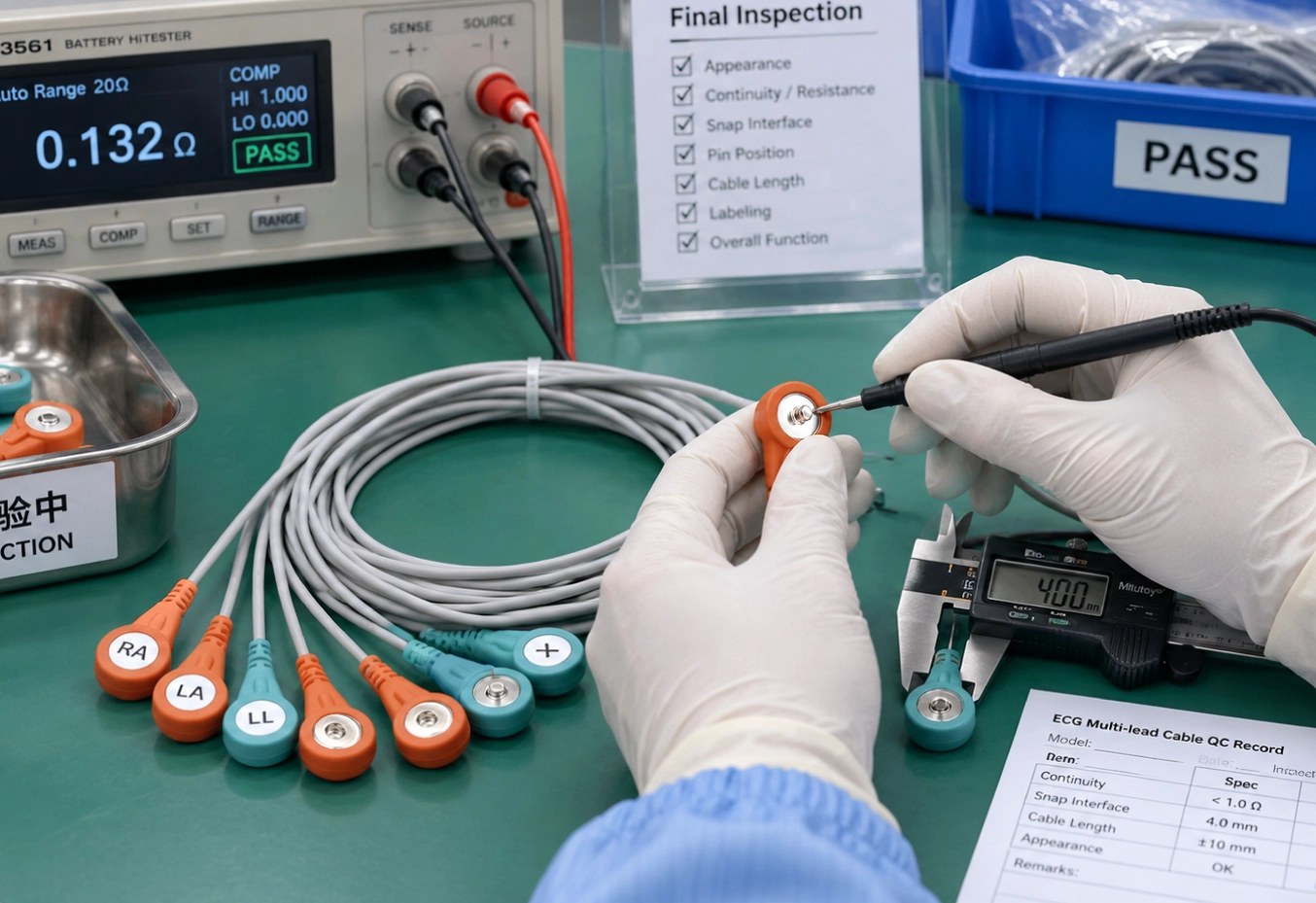

أثناء تقييم النموذج الأولي، يمكن التحقق من ملاءمة الموصل، واستمرارية التوصيل بالسلك، ورسم خرائط القناة، وإشراك واجهة القطب الكهربائي، وهيكل التدريع، وأبعاد الكابل وتخفيف الضغط مقابل مواصفات المشروع المعتمدة.
بمجرد تأكيد التكوين، يمكن نقل مواد الموصل والدرع وتجميع الكابلات وإنهاء الموصل وتحديد الرصاص والفحص والتعبئة إلى إنتاج OEM/ODM قابل للتكرار.
