يتم استخدام كل من السيليكون الموصل وAg/AgCl في تجميعات الأقطاب الكهربائية التي يتم ارتداؤها في الأذن، ولكنها ليست مواد قابلة للتبديل. قد تكون المادة التي تعمل بشكل جيد مع أحد الأجهزة المضيفة خيارًا خاطئًا لجهاز آخر نظرًا لاختلاف آلية الاتصال ودور الإشارة وبنية القصاصة وطريقة التنظيف والمتطلبات الكهربائية من جانب الجهاز.
بالنسبة لمشتري المعدات الأصلية، السؤال المفيد ليس "ما هي المواد الأفضل؟" ولكن "ما هي بنية الاتصال التي تتوافق مع الجهاز والاستخدام المقصود؟" لذلك يبدأ الاختيار الموثوق بالنظام المضيف وينتهي بالتحقق من صحة العينة في ظل نفس الشروط المحددة.
قبل اختيار السيليكون الموصل أو Ag/AgCl، تأكد من ما يتوقع أن يفعله قطب الأذن في النظام المضيف. هل يتم استخدامه كجهة اتصال للتحفيز، أو قطب استشعار أو اقتناء، أو اتصال مرجعي/أرضي، أو واجهة أخرى محددة بواسطة النظام؟ يجب أن تتبع المادة المتطلبات الكهربائية والميكانيكية لتلك الوظيفة بدلاً من مظهر مقطع موجود.
يجب على فريق المشروع أيضًا تحديد موضع الاتصال بالأذن المقصود، وعدد جهات الاتصال، والتكوين الفردي أو الثنائي، والموصل، والدبوس، وتوجيه الكابل، وظروف التنظيف أو إعادة الاستخدام المتوقعة. تحدد هذه المدخلات ما إذا كان من الممكن دمج المادة في مجموعة قطب كهربائي عملية.
السيليكون الموصل هو عبارة عن مادة مطاطية موصلة وليس سطح تلامس معدني. في مشبك الأذن، يمكن تشكيله في شكل اتصال مرن ودمجه مع جسم المشبك أو الهيكل الزائد. وهذا يمنح المهندسين حرية أكبر في تحديد هندسة التلامس ومساحة السطح والسمك والامتثال الميكانيكي.
ومع ذلك، لا ينبغي الحكم على سلوكه الكهربائي من خلال كلمة "السيليكون" وحدها. تعتمد مقاومة التلامس واستقراره على التركيبة الموصلة والأبعاد المقولبة ومنطقة التلامس والضغط ونظافة السطح وتوصيل الكابل ودائرة الجهاز المضيف. ولهذا السبب، يجب أن تتضمن مواصفات OEM متطلبات كهربائية وميكانيكية قابلة للقياس بدلاً من الاعتماد على اسم المادة فقط.
عندما يكون هناك حاجة إلى مفهوم الاتصال الجاف القابل لإعادة الاستخدام، يمكن تقييم السيليكون الموصّل كخيار واحد، ولكن لا تزال هناك حاجة إلى التحقق من طريقة التنظيف الفعلية ودورات إعادة الاستخدام المتوقعة وأداء الاتصال من أجل الصيغة المحددة والهيكل النهائي.
يجمع Ag/AgCl بين الفضة وواجهة كلوريد الفضة ويستخدم على نطاق واسع في الفيزيولوجيا الكهربية وقياس الإمكانات الحيوية لأنه يمكن أن يوفر واجهة كهروكيميائية مستقرة مع استقطاب منخفض نسبيًا. وهذا يجعلها نقطة مرجعية شائعة عندما يستدعي نظام الاستحواذ أو مواصفات الجهاز سلوك الاتصال Ag/AgCl.
هذا لا يعني أن كل مشبك أذن Ag/AgCl سيعمل بنفس الطريقة. إن إنشاء جهة الاتصال، وإعداد Ag/AgCl، والمنطقة المكشوفة، ومشبك الدعم، وحالة السطح، وبيئة الإلكتروليت حيثما ينطبق ذلك، والموصل ودائرة إدخال الجهاز المضيف كلها تؤثر على التجميع النهائي.
تستخدم بعض المشاريع Ag/AgCl في تكوين مدعوم بالكهرباء، بينما يستخدم البعض الآخر بنية اتصال جافة. ولذلك يجب أن يعتمد الاختيار الصحيح على المواصفات الفعلية للجهاز. لا ينبغي استخدام صفحة المنتج أو ملصق المادة لافتراض أن الجل أو المحلول الملحي أو أي ملحق محدد مطلوب دائمًا.
الجدول عبارة عن إطار اختيار وليس تصنيفًا. بدون البيانات التي تم جمعها على نفس الجهاز المضيف، وموضع الاتصال، وقوة المقطع، والكابل، وطريقة الاختبار والظروف البيئية، لا توصي شركة Heymed Medical بتقديم ادعاءات شاملة بأن إحدى المواد لديها مقاومة أقل، أو تحفيز أقوى، أو جودة إشارة أفضل أو عمر أطول من الأخرى.

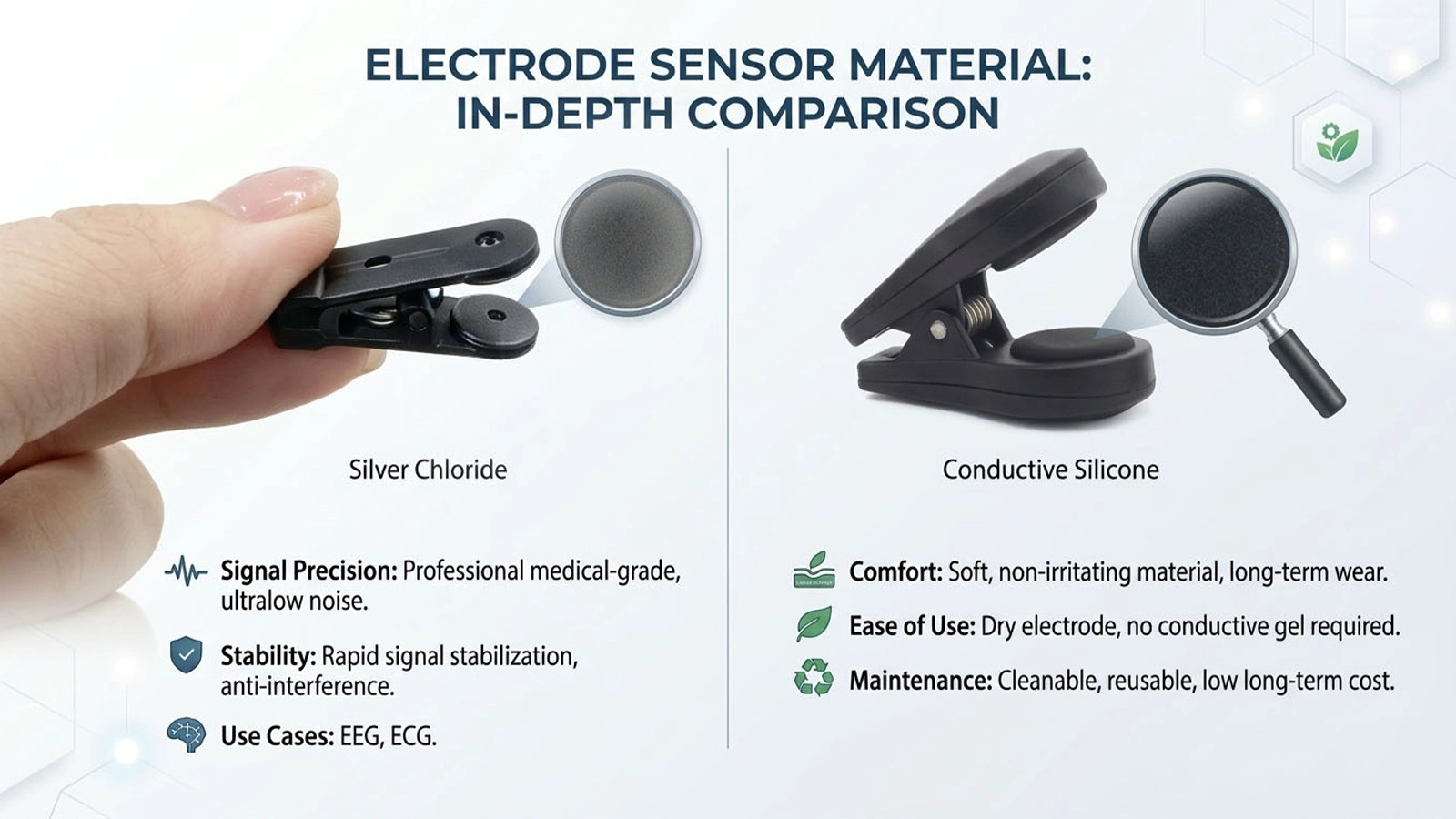

| عامل الاختيار | سيليكون موصل | حج / أجكل |
|---|---|---|
| نموذج الاتصال | يستخدم السيليكون المركب الموصل كجهة اتصال موصلة مصبوبة أو متكاملة | سطح تلامس كهروكيميائي كلوريد الفضة/الفضة، عادةً ما يكون مدمجًا في جسم مشبك أو قطب كهربائي |
| السلوك الميكانيكي | يمكن تشكيلها في أشكال مرنة أو متوافقة؛ يعتمد الشعور الفعلي على الصياغة والأبعاد وتصميم المقطع | عادة ما تكون جهة الاتصال Ag/AgCl نفسها عبارة عن سطح اتصال محدد؛ تعتمد المرونة الشاملة بشكل أساسي على بنية المقطع الداعم |
| سلوك الواجهة | يعتمد الاتصال الكهربائي على تركيبة المادة ومنطقة الاتصال والضغط وحالة السطح وتصميم النظام | يتم تحديد Ag/AgCl بشكل شائع حيث تكون الواجهة الكهروكيميائية المستقرة والاستقطاب المنخفض أمرًا مهمًا للقياس أو بنية النظام |
| الاستخدام الجاف/الرطب | يمكن تصميمه كحل للتلامس الجاف حيث يسمح الجهاز وهندسة التلامس بذلك | يمكن استخدامه في التكوينات الجافة أو المدعومة بالكهرباء اعتمادًا على المشروع؛ لا ينبغي افتراض هلام أو محلول ملحي ما لم يتم تحديد ذلك |
| التنظيف / إعادة الاستخدام | يمكن تقييم التصميمات القابلة لإعادة الاستخدام، ولكن يجب التحقق من صحة عوامل التنظيف ومتطلبات الدورة لتركيبة السيليكون المختارة | يجب أن تكون طريقة التنظيف متوافقة مع سطح وبنية Ag/AgCl؛ ينبغي السيطرة على التآكل والتعرض للمواد الكيميائية |
| التخصيص | مناسب تمامًا للأشكال المقولبة وتغييرات هندسة التلامس واللون والهياكل الزائدة المدمجة | قد يتضمن التخصيص أبعاد الاتصال، وهيكل الدعم، وهندسة المقطع، والموصل، والكابل، وطريقة التجميع |
| سائق الاختيار النموذجي | التكامل الميكانيكي، وهندسة الاتصال المرنة، ومفهوم الاتصال الجاف القابل لإعادة الاستخدام أو الهيكل المقولب | متطلبات الواجهة الكهروكيميائية، أو التطبيقات الحيوية/المرجعية، أو مواصفات النظام المضيف التي تستدعي Ag/AgCl |
| ما لا يزال يحتاج إلى التحقق من الصحة | سلوك المقاومة/الاتصال، والضغط، والتآكل، والتنظيف، والموصل/pinout والأداء الفعلي للجهاز | بناء جهة الاتصال، وحالة السطح، والتنظيف، والموصل/pinout والأداء الفعلي للجهاز في ظل ظروف الاستخدام المقصودة |
غالبًا ما يستحق هيكل السيليكون الموصّل التقييم عندما يتطلب المشروع جهة اتصال مرنة أو مقولبة، أو مقطعًا مدمجًا مدمجًا، أو مفهوم اتصال جاف قابل لإعادة الاستخدام، أو هندسة يصعب تحقيقها باستخدام ملحق اتصال جامد. يمكن أن يكون مفيدًا أيضًا عندما تحتاج جهة الاتصال إلى اتباع سطح الأذن المنحني أو دمجها في مجموعة مفرطة التشكيل.
لا يزال القرار النهائي يعتمد على نطاق المقاومة المطلوب، وضغط التلامس، ومنطقة التلامس، وطريقة التنظيف، وتوثيق المواد، وسلوك الجهاز المضيف. وينبغي تأكيد ذلك في مواصفات المشروع ومراجعة العينة الأولى.
غالبًا ما يتم أخذ Ag/AgCl في الاعتبار عندما يتم تصميم النظام المضيف حول واجهة إلكترود كهروكيميائية محددة، خاصة لاكتساب الإمكانات الحيوية أو التطبيقات المرجعية. يمكن أن يكون مطلوبًا أيضًا عندما تحدد مواصفات الجهاز الحالية أو الملحق المعتمد أو الرسم الهندسي بالفعل Ag/AgCl كمواد اتصال.
لا يزال يتعين على فريق المشروع تأكيد ما إذا كان الهيكل المقصود جافًا أو مدعومًا بالكهرباء، ومنطقة التلامس، وكيفية إنتاج وحماية سطح Ag/AgCl، وطريقة التنظيف، والعدد المتوقع من الاستخدامات والواجهة الكهربائية المتزاوجة. اختيار المواد وحده لا يحدد التوافق.
لا تتعرض أقطاب الأذن القابلة لإعادة الاستخدام للفتح والإغلاق الميكانيكي المتكرر فحسب، بل تتعرض أيضًا لزيوت الجلد والرطوبة وعوامل التنظيف. يمكن لهذه الظروف تغيير سطح التلامس مع مرور الوقت. قد لا تكون عملية التنظيف المقبولة لتركيبة سيليكون موصلة مناسبة لتركيبة أخرى، وقد يؤثر التآكل الشديد أو المواد الكيميائية أيضًا على سطح التلامس Ag/AgCl.
بالنسبة للتصميمات القابلة لإعادة الاستخدام، يجب أن يحدد المشروع طريقة التنظيف المقصودة وعامل التنظيف ووقت الاتصال ودورات إعادة الاستخدام المتوقعة ومعايير القبول بعد التنظيف. إذا لم يتم التحقق من صحة هذه الشروط، فيجب أن يتجنب وصف المنتج تقديم مطالبة غير مدعومة بمدة الخدمة.

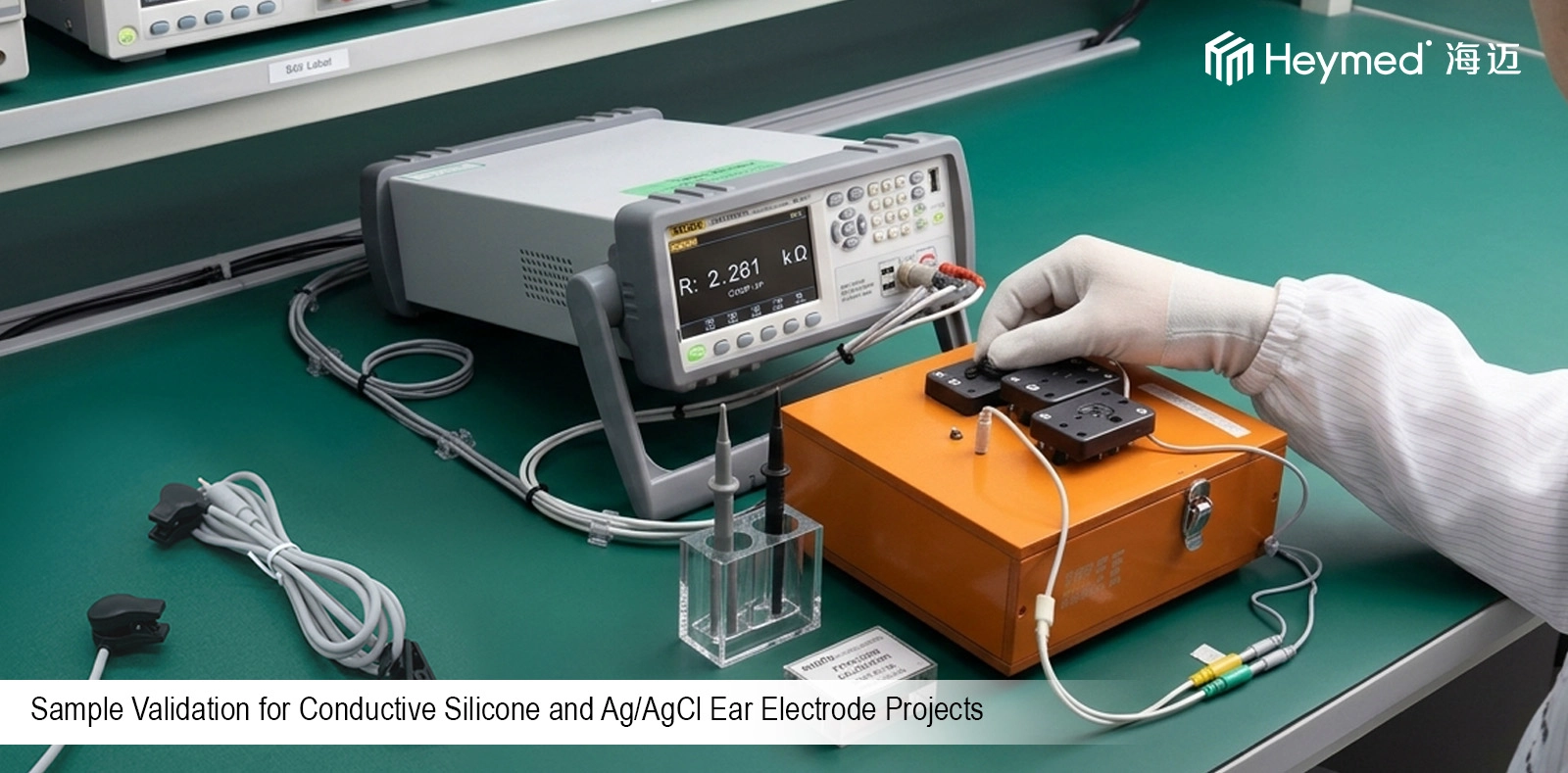

تتطلب المقارنة المفيدة بين السيليكون الموصل وAg/AgCl أكثر من قياس عينتين من المواد السائبة. يجب أن تستخدم المقارنة نفس النظام المضيف، وموقع الاتصال المكافئ، ومنطقة الاتصال المحددة، وقوة المقطع الخاضعة للتحكم، ونفس تكوين الكابل والموصل، وطريقة اختبار قابلة للتكرار.
اعتمادًا على المشروع، قد تشمل الفحوصات ذات الصلة الاستمرارية، ومقاومة الاتصال، وسلوك الإشارة على مستوى النظام، وتوافق مخرجات التحفيز، وملاءمة الموصل، وقوة السحب، والفتح/الإغلاق المتكرر، والتعرض للتنظيف، أو اختبارات أخرى خاصة بالجهاز. يجب أن تأتي خطة الاختبار الدقيقة من متطلبات الجهاز النهائي.

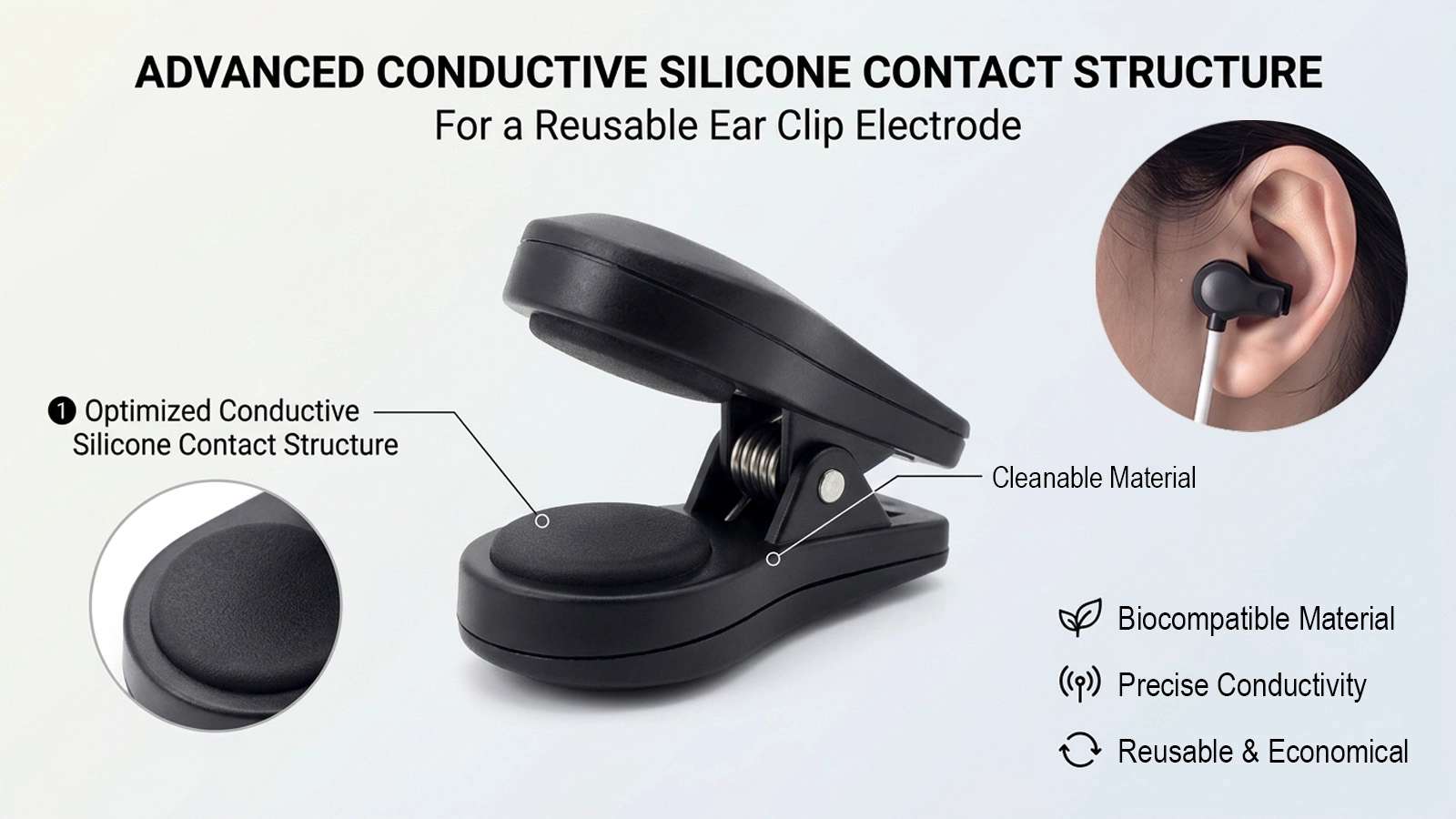

بالنسبة للمشاريع التي تحتاج إلى قوالب اتصال مرنة، شركة Heymed Medical's قطب مشبك الأذن السيليكون موصل يمكن استخدامها كمرجع هيكلي. يمكن مراجعة الموصل وطول الكابل وهندسة الاتصال والتعريف للتخصيص وفقًا لمتطلبات الجهاز المضيف.

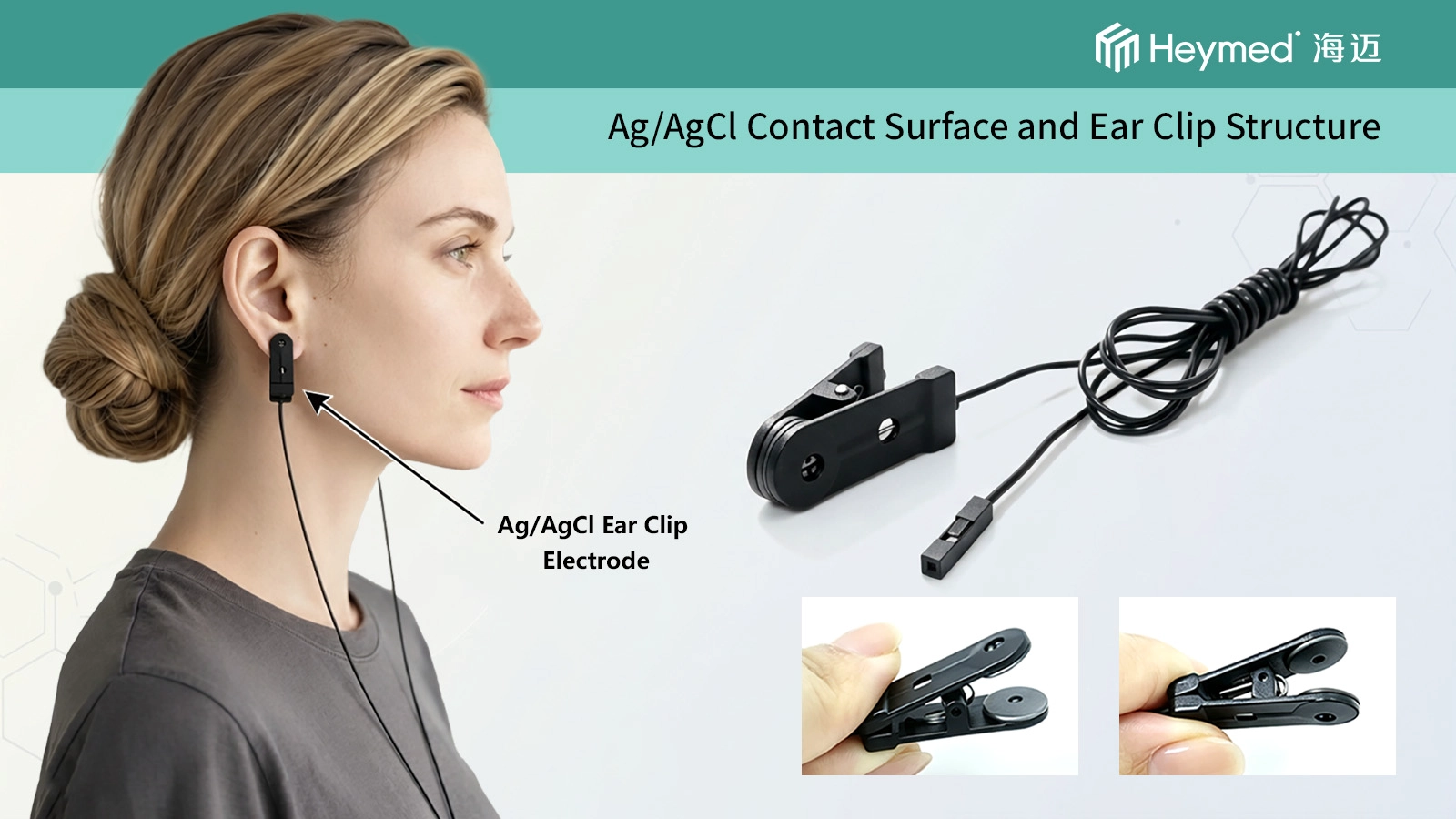

بالنسبة للمشاريع التي تحدد واجهة الفضة/كلوريد الفضة، فإن كابل القطب الكهربائي بمشبك الأذن Ag/AgCl يمكن استخدامه كمرجع هندسي آخر. لا يزال التوافق بحاجة إلى التأكد من موصل الجهاز، وpinout، وتعريف القناة، وظروف الاتصال المقصودة.
لا، فالمادتان تحلان مشاكل مختلفة في الواجهة. يتم اختيار Ag/AgCl بشكل شائع عندما يكون سلوكه الكهروكيميائي ذا صلة بالنظام المضيف، في حين أن السيليكون الموصل يمكن أن يوفر مزايا في هياكل الاتصال المقولبة المرنة. يعتمد الاختيار الصحيح على متطلبات الجهاز النهائي ويجب تأكيده عن طريق الاختبار.
يمكن تطويره كبنية اتصال جاف عندما تسمح بنية الجهاز وهندسة الاتصال والمتطلبات الكهربائية. يجب التحقق من ذلك على النظام المضيف الفعلي بدلاً من افتراضه من اسم المادة.
لا، يمكن أن يظهر Ag/AgCl في تركيبات أقطاب كهربائية مختلفة. تستخدم بعض الأنظمة الاتصال بمساعدة الإلكتروليت أو الهلام، بينما تستخدم التصميمات الأخرى الاتصال الجاف. يجب أن تحدد مواصفات المنتج والجهاز المضيف الواجهة المقصودة.
لا يمكن الاعتماد على الإجابة العامة بدون نفس هيكل المنتج وشروط الاختبار. تعتمد مدة إعادة الاستخدام على تركيبة المادة أو بناء السطح، وميكانيكا المقطع، والتنظيف، والتعامل، ومعايير القبول. إذا كانت المتانة مهمة، حدد اختبار الدورة وقارن العينات تحت نفس الظروف.
نعم. عندما لا يتطلب النظام المضيف بالفعل مادة محددة، فإن إنتاج عينات خاضعة للرقابة من كلا الخيارين يمكن أن يوفر أساسًا أكثر فائدة للاختيار من الاعتماد على مطالبات الكتالوج.
أرسل إلى Heymed Medical معلومات جهازك المضيف، وموضع الاتصال بالأذن المقصود، والموصل والمنفذ، ومتطلبات الكابلات، وظروف التنظيف/إعادة الاستخدام وأي عينة موجودة. يمكن لفريقنا الهندسي مراجعة مساري المواد مقابل نفس متطلبات المشروع قبل أخذ العينات.
