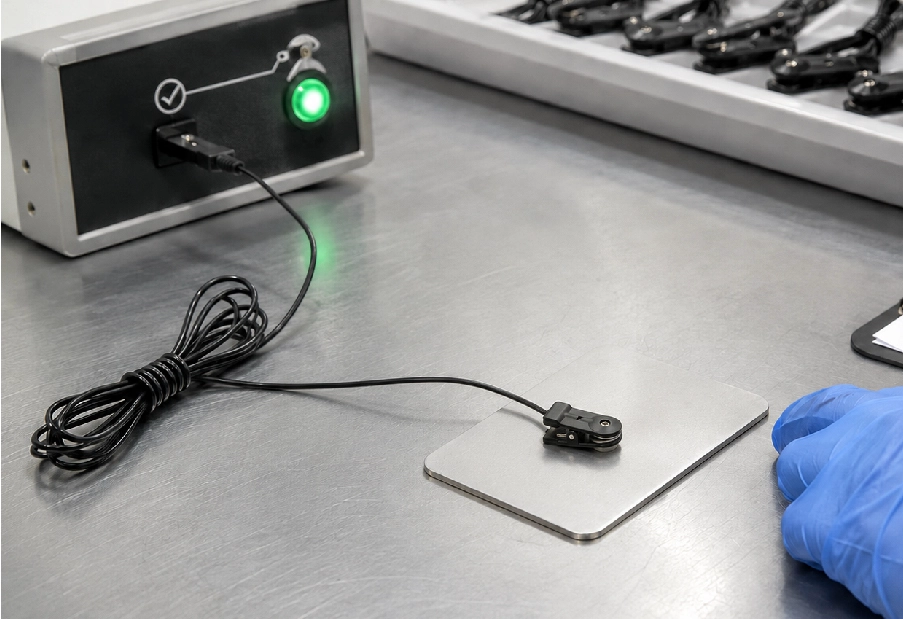

كابل القطب الكهربائي Ag/AgCl للحصول على الإشارات الحيوية وتكامل الأجهزة

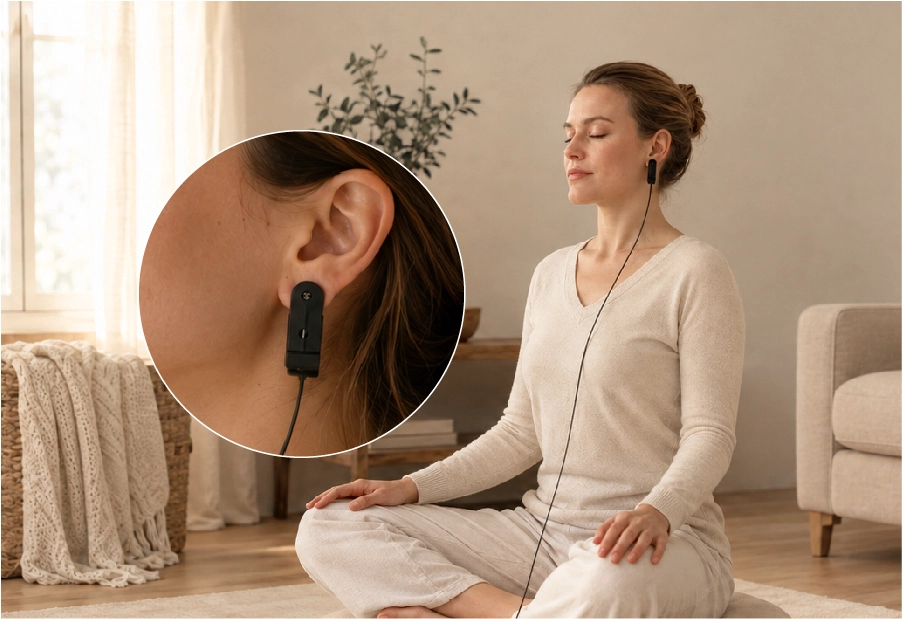

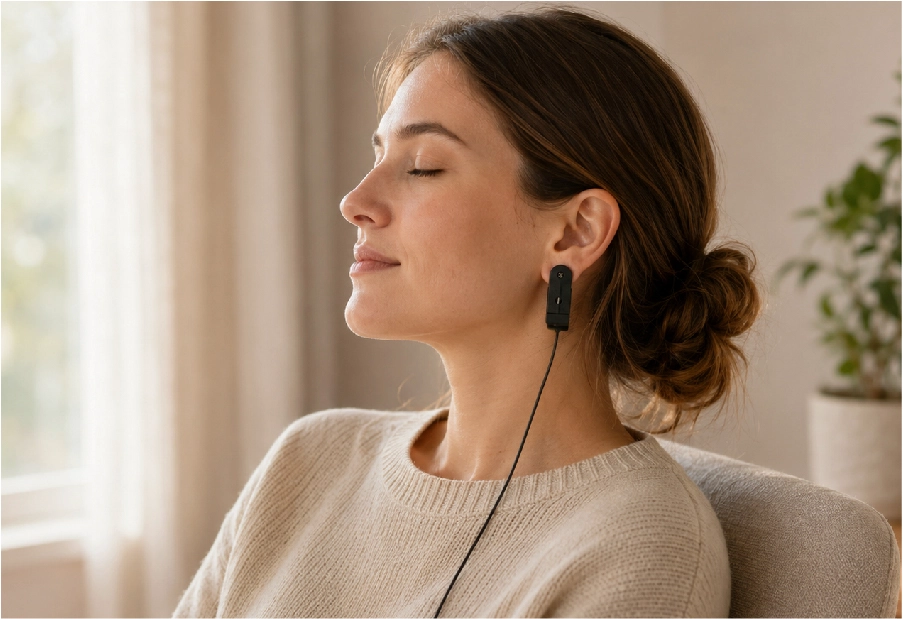

تم تصميم كابل القطب الكهربائي بمشبك الأذن Ag/AgCl القابل لإعادة الاستخدام من أجل EEG وEMG وECG والارتجاع العصبي والحصول على الإشارات الفسيولوجية وتطوير أجهزة الإشارة الحيوية المتوافقة. يوفر مشبك الأذن المدمج واجهة قطب كهربائي مريحة في شحمة الأذن، في حين أن ملامسة كلوريد الفضة/الفضة مناسبة للتطبيقات التي تتطلب اتصالاً ثابتًا من القطب الكهربائي إلى الجلد.

يتم استخدام موصل Dupont مقاس 2.54 مم على جانب المعدات، مما يجعل الكابل مناسبًا بشكل خاص لمنصات النماذج الأولية ولوحات الحصول على الإشارة والإلكترونيات البحثية ووحدات الإشارة الحيوية المدمجة. تسهل بنية الموصل البسيطة أيضًا على الفرق الهندسية تقييم تعريفات الدبوس ودمج القطب الكهربائي في الأجهزة الجديدة أثناء تطوير المنتج في المرحلة المبكرة.

لماذا نستخدم قطب مشبك الأذن Ag/AgCl؟

تستخدم أقطاب كلوريد الفضة/الفضة على نطاق واسع في قياس القدرات الحيوية وأنظمة الحصول على الإشارات الفسيولوجية. في هذا التصميم، تم دمج جهة الاتصال Ag/AgCl في مشبك أذن قابل لإعادة الاستخدام بحيث يمكن وضع القطب الكهربائي على شحمة الأذن دون الحاجة إلى قطب كهربائي لاصق يمكن التخلص منه لكل اتصال.

اعتمادًا على نظام القياس الكامل، يمكن استخدام قطب الأذن كقطب مرجعي أو أرضي أو قطب إشارة. يتم تحديد الوظيفة الكهربائية الفعلية من خلال دائرة الاستحواذ الخاصة بالعميل وتكوين القناة وتعريف الدبوس بدلاً من مشبك الأذن نفسه.

وهذا يجعل الكابل مناسبًا للمهندسين الذين يطورون سماعات الرأس EEG، ومعدات الارتجاع العصبي، ووحدات الاكتساب الفيزيولوجية الكهربية، ومنتجات الإشارات الحيوية القابلة للارتداء، وأجهزة الأبحاث المعملية حيث يلزم وجود قطب كهربائي قابل لإعادة الاستخدام لوضع الأذن.

واجهة Dupont مقاس 2.54 مم للأبحاث والنماذج الأولية والأجهزة المدمجة

توفر واجهة Dupont مقاس 2.54 مم طريقة اتصال مباشرة للوحات التطوير وإلكترونيات الاستحواذ والأجهزة المدمجة. بالنسبة لمشاريع النماذج الأولية، يسمح هذا للفرق الهندسية بتوصيل قطب الأذن مباشرة بمدخل الإشارة المناسب دون إضافة موصل طبي كبير في مرحلة التحقق المبكرة.

ومع ذلك، حجم الموصل وحده لا يحدد التوافق. يجب التأكد من جنس موصل Dupont وعدد المواضع وتسلسل الأسلاك والقطبية وتخصيص الإشارة وفقًا لثنائي الفينيل متعدد الكلور المستهدف أو وحدة الاستحواذ قبل الانتهاء من تصميم الكابل.

بالنسبة لمعدات الإنتاج، يمكن أيضًا استبدال واجهة Dupont أو دمجها في واجهة أكثر اكتمالاً حل EEG وEMG للأقطاب الكهربائية والكابلات وفقا للبنية النهائية للجهاز.

تفاصيل التصميم الرئيسية لكابلات القطب الكهربائي المخصصة للإشارات الحيوية

الاتصال الكهربائي: هيكل الاتصال Ag/AgCl وهندسة مشبك الأذن وفقًا للجهاز المقصود وطريقة الارتداء.

واجهة الجهاز: موصل دوبونت ذكر أو أنثى 2.54 مم، تكوين السكن وتعيين الدبوس.

اتصال الإشارة: ترتيب الموصل وتعريف القناة والاستمرارية الكهربائية وفقًا لمخطط الأسلاك المعتمد.

بناء الكابل: طول الكابل، ومواصفات الموصل، والتدريع، ومواد الغلاف، وهيكل تخفيف الضغط.

تكامل النظام: المطابقة مع EEG، EMG، ECG، الارتجاع العصبي، الأجهزة القابلة للارتداء أو غيرها من أجهزة الحصول على الإشارات الحيوية المتوافقة.

من كابل القطب الكهربائي النموذجي إلى إنتاج OEM

بالنسبة لأجهزة الإشارة الحيوية الجديدة، غالبًا ما يبدأ تطوير كابل الإلكترود بوصلة نموذجية بسيطة ولكن يحتاج لاحقًا إلى تكييفها مع المنتج النهائي. قد يتغير توجيه الكابل وهيكل الموصل والدرع وموضع القطب وتخفيف الضغط وطريقة التجميع عندما ينتقل الجهاز من التحقق الهندسي إلى الإنتاج.

يمكن لشركة Heymed Medical تطوير الكابل من رسومات العملاء أو تعريفات دبوس ثنائي الفينيل متعدد الكلور أو مواصفات وحدة الاستحواذ أو العينات الموجودة أو معلومات واجهة الجهاز. يمكن أن تتضمن المراجعة الهندسية اختيار الموصل وتأكيد التوصيل وهيكل الكابل وتكوين القطب الكهربائي والتحقق من النموذج الأولي قبل التصنيع بكميات كبيرة.

يمكن فحص مجموعات النماذج الأولية للتأكد من ملاءمة الموصل، واستمرارية التوصيل من طرف إلى طرف، وهيكل القطب الكهربائي، وأبعاد الكابل وتصنيعه وفقًا لمتطلبات المشروع المعتمدة، مما يساعد على توفير انتقال متحكم فيه من عينات التطوير إلى إنتاج OEM قابل للتكرار.
