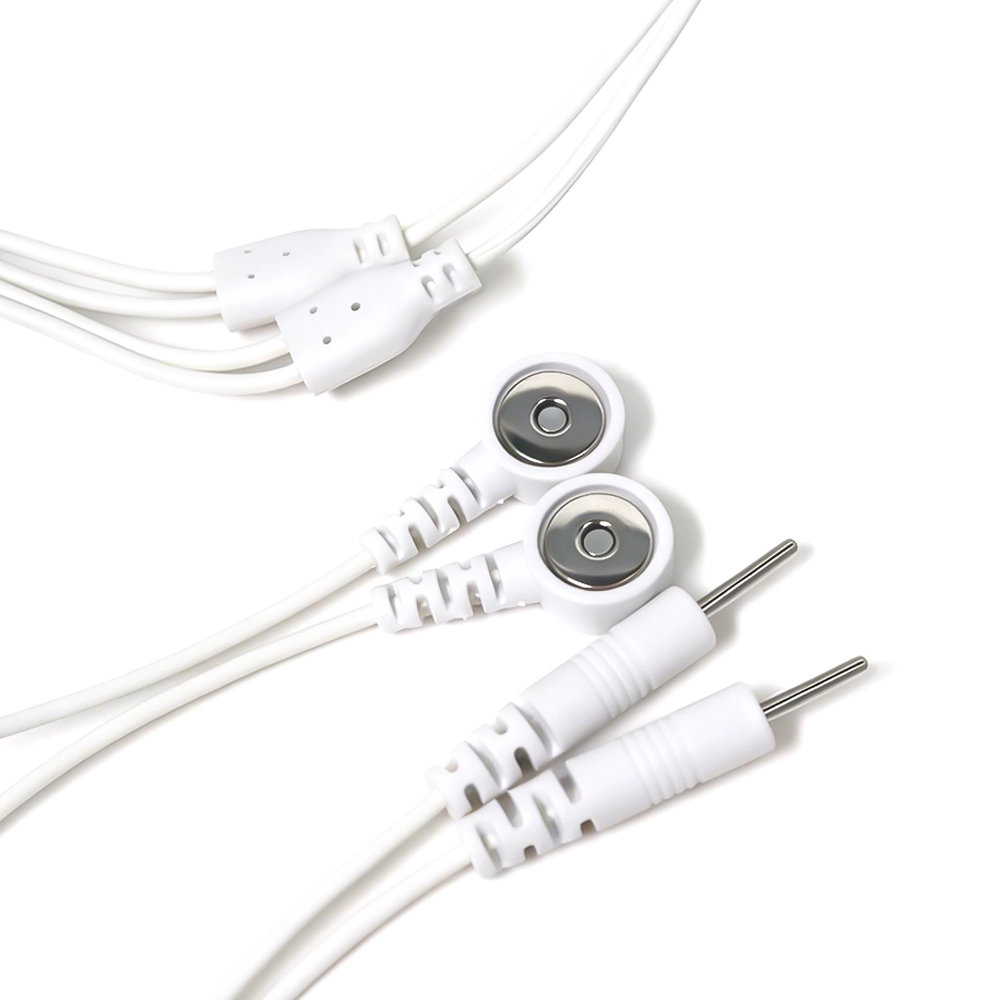

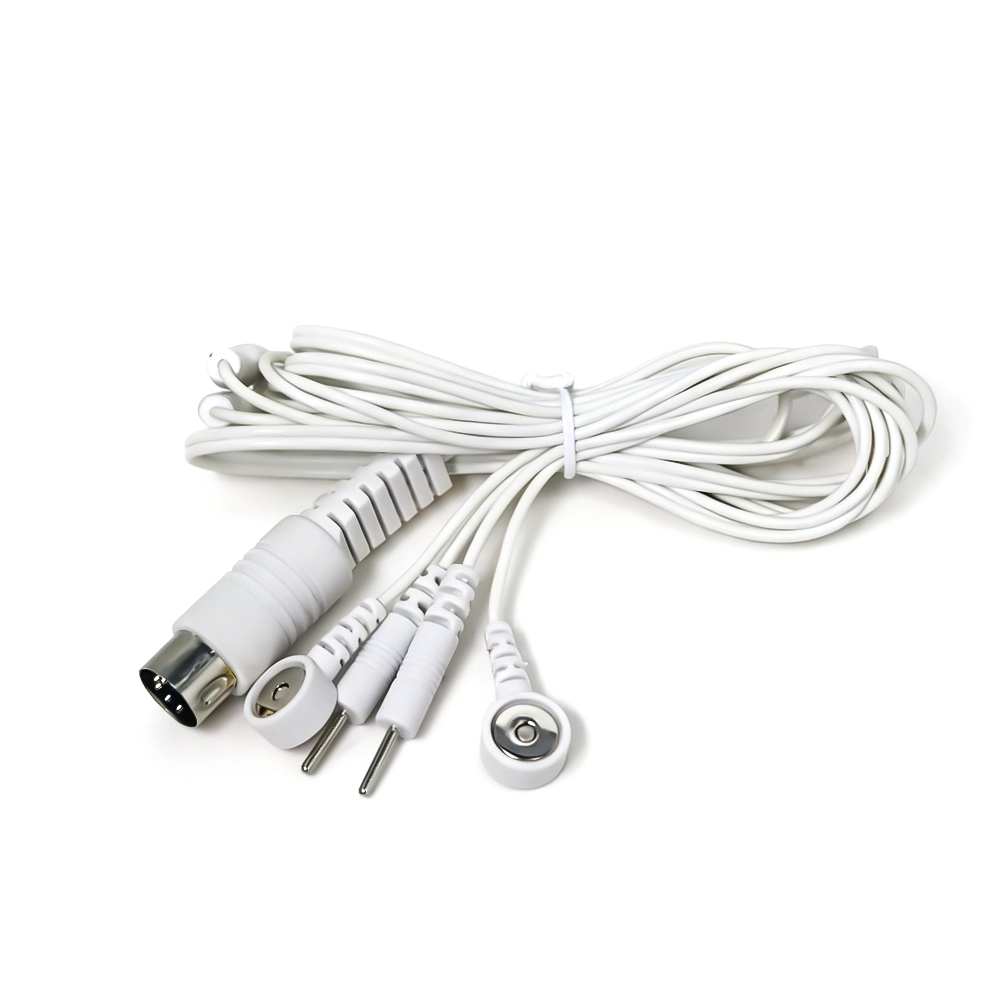

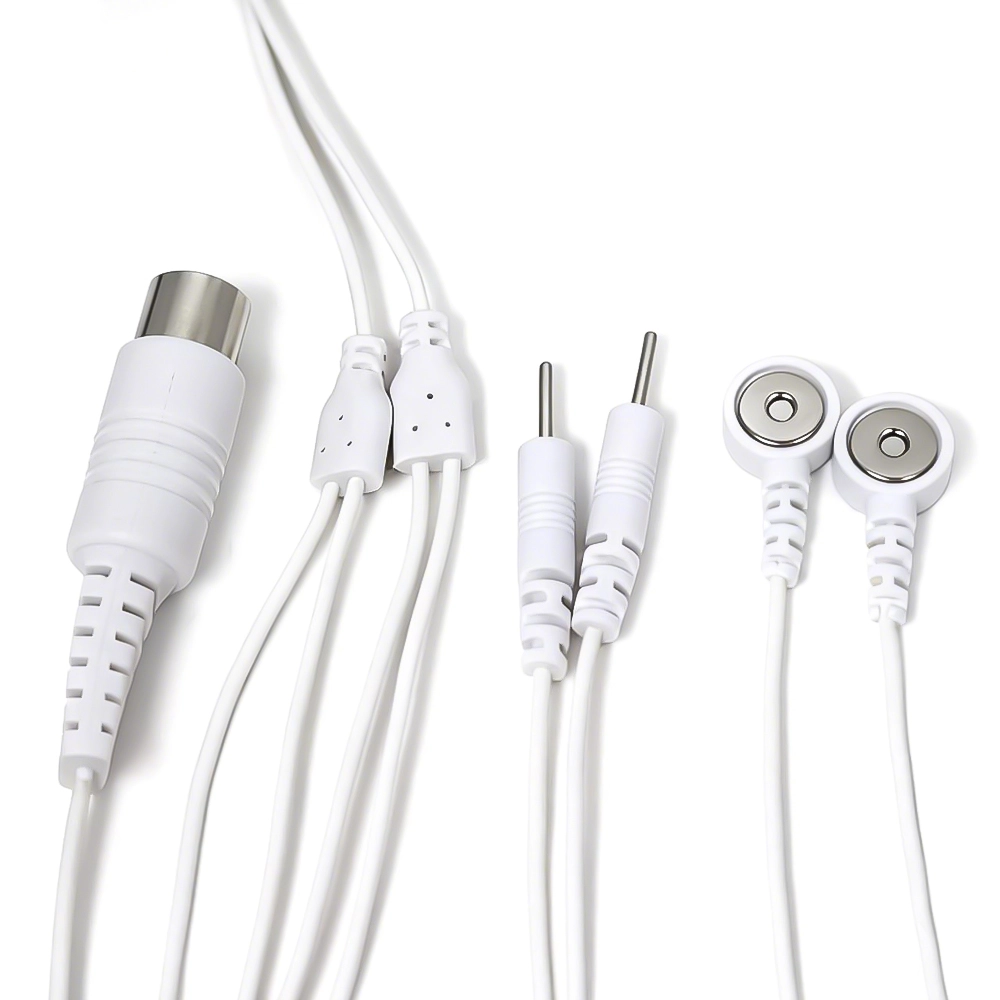

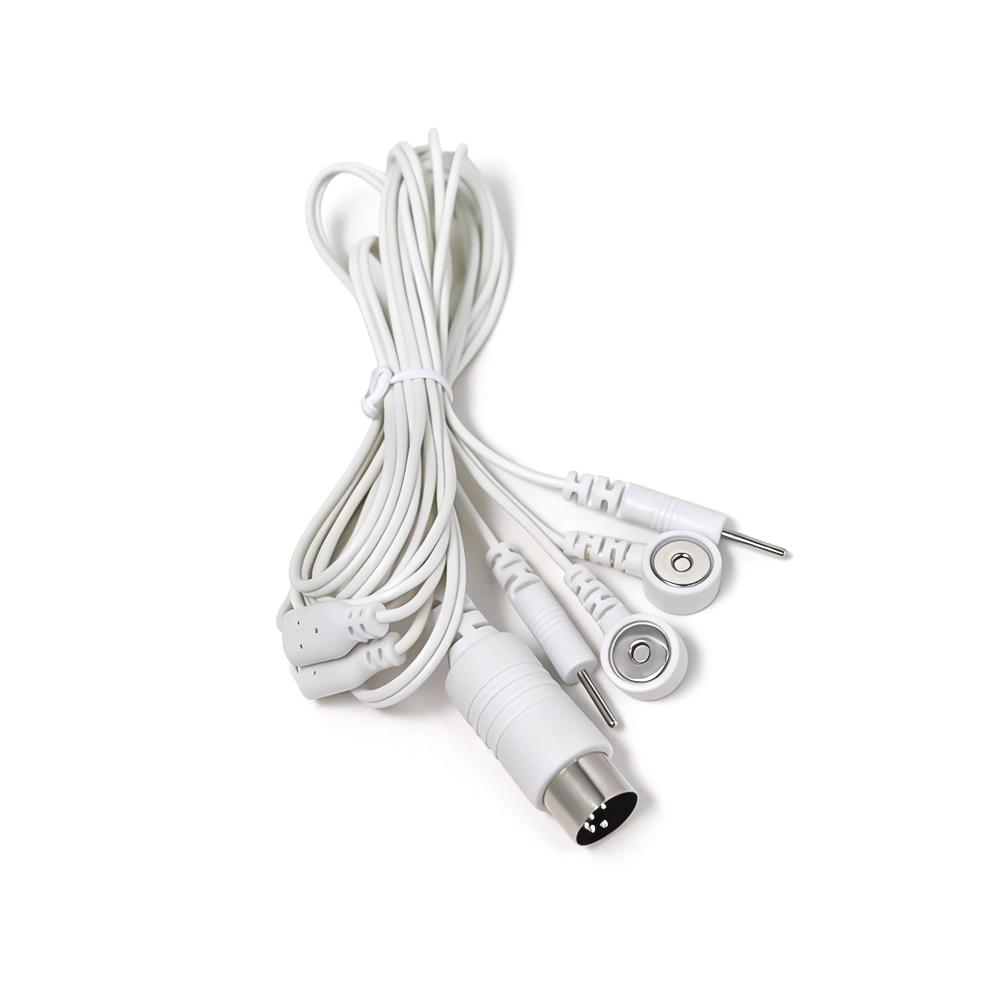

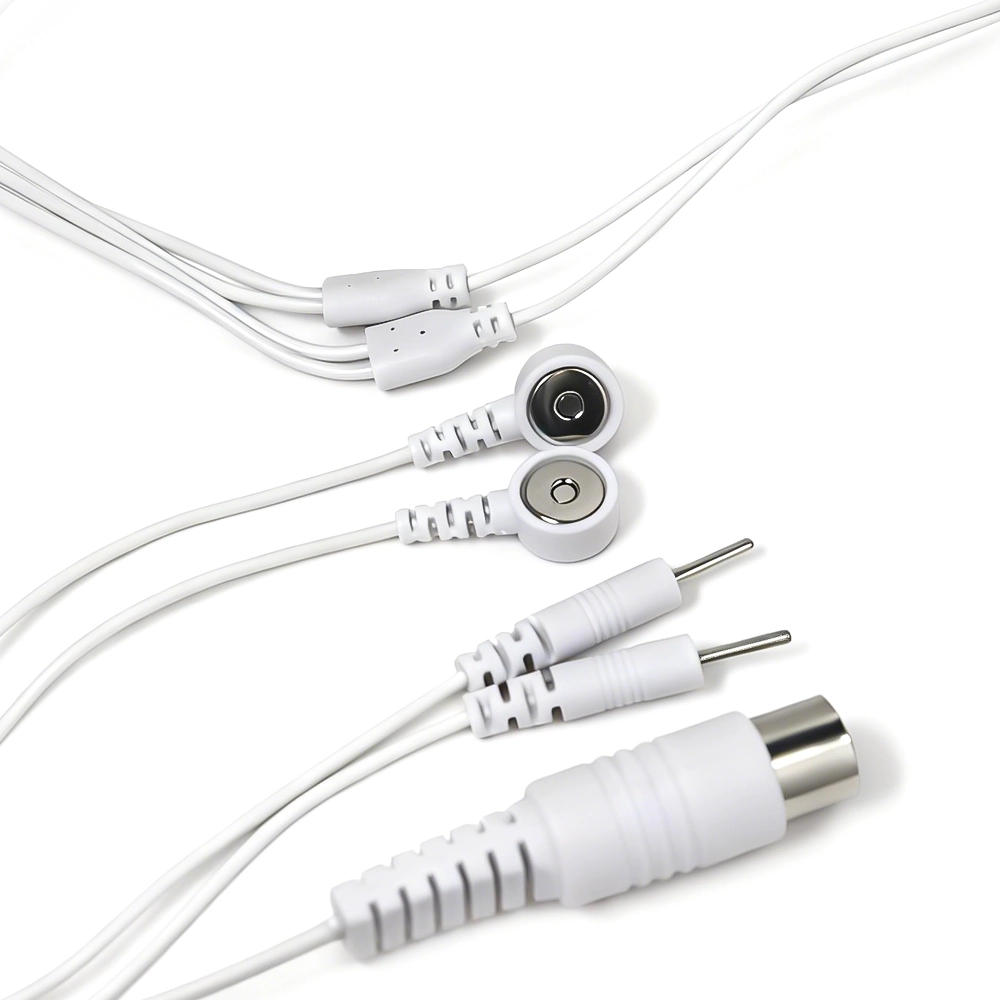

Manyetik Geçmeli ve Pim Bağlantılı DIN 5 Pimli Elektrot Kablosu
Bu elektrot kablosu, DIN 5 pimli erkek cihaz arayüzünü iki adet 3,5 mm manyetik dişi çıtçıt ve iki adet 2,0 mm elektrot pimine bağlar. Dört elektrot yan kolu, TENS, EMS ve elektroterapi ekipmanı projeleri için iki bağlantı formatını tek bir montajda bir araya getirir.
Referans konfigürasyonu beyazdır ve listelenen kablo uzunluğu 1,2 metredir. Toplam uzunluk, dal boyutları ve kılıf malzemesi ekipman yerleşimine göre belirlenebilir. Cihaz uyumluluğu, yalnızca konnektör adına değil, eşleşen konnektöre ve onaylanmış kablolamaya bağlıdır.
Aynı Montajda İki Elektrot Arayüzü
Manyetik dişi çıtçıtlar, eşleşen geçmeli kontaklara sahip elektrotlara veya aksesuarlara bağlanır. Elektrot pinleri eşleşen dişi pin arayüzlerine bağlanır. Kablo konfigürasyonu onaylanmadan önce her iki eşleşme düzenlemesi de amaçlanan aksesuarlara göre kontrol edilmelidir.
3,5 mm'lik manyetik çıtçıt, bir ses soketi değil, çıtçıtlı bir bağlantıdır. 2,0 mm'lik elektrot pimi bir elektrik bağlantı terminalidir. Bu ayrımlar eşleşen parçaları seçerken veya bağlantı elemanı çizimlerini hazırlarken önemlidir.
Farklı bir cihaz konektörüne sahip iki pimli düzen gerektiren ekipmanlar için DC 2,35 mm'den Çift 2,0 mm TENS/EMS Kurşun Kabloya cihaz spesifikasyonuna göre değerlendirilecek başka bir konfigürasyon sağlar.
Kablolamanın Cihaz Tarafından Tanımlandığı Dört Dal
Dört elektrot yan dalları dört bağımsız stimülasyon kanalı oluşturmaz. Dal eşleştirme, kanal tahsisi ve herhangi bir paylaşılan bağlantı, cihaz devresine ve DIN pin atamasına bağlıdır.
Kablolama çizimi, her sonlandırmanın DIN kontaklarına nasıl bağlandığını tanımlamalıdır. Pim düzeni, eşleşme boyutları ve elektrik gereksinimleri birlikte onaylanmalıdır; fiziksel olarak benzer bir DIN konektörü farklı bir kontak ataması kullanabilir.
Referans Kablo Yapılandırması
Cihaz tarafı konektörü | DIN 5 pimli erkek.
Elektrot tarafı konnektörleri | İki adet 3,5 mm manyetik dişi çıtçıt ve iki adet 2,0 mm elektrot pimi.
Şube düzeni | Dört elektrot yan dal; kontak ataması onaylı kablolama çizimine göre yapılır.
Referans uzunluğu | 1,2 m; toplam ve dal uzunlukları özelleştirilebilir.
Kablo rengi | Beyaz; özel renkler mevcuttur.
Ceket seçenekleri | Proje için seçilen PVC veya TPU.
Gerçek Ekipman Kurulumu Çevresindeki Branş Uzunlukları
Cihazdan kablo ayrımına olan mesafe ve her branşın uzunluğu ayrı ayrı tanımlanmalıdır. Bu, kablo çiziminin yalnızca toplam uzunluğa dayanmak yerine cihazın konumunu ve amaçlanan elektrot aksesuarlarını yansıtmasına olanak tanır.
Farklı bir cihaz arayüzü veya elektrot düzenlemesi için ek konfigürasyonlar ürünümüzde mevcuttur. TENS & EMS Kabloları ve Elektrot Aksesuarları menzil.
Arayüz İncelemesinden Onaylanmış Kablo Örneğine
Heymed Medical müşteri çizimlerinden veya referans örneklerinden konnektör kombinasyonunu, dal düzenini, kablo uzunluğunu, kılıf malzemesini, rengini ve ambalajını inceleyebilir. Bizim Tıbbi Kablo OEM/ODM Özelleştirmesi hizmet, üretim öncesi arayüz uyumu ve kablolama doğrulaması için mühendislik örneklerini destekler.
Fiyat teklifi için DIN konnektör çizimini veya örneğini, pin tasarımını, elektrot eşleşme ayrıntılarını, toplam ve dal uzunluklarını, malzeme tercihini ve hedef miktarını sağlayın. Onaylanan çizim ve numune, üretim konfigürasyonunu tanımlar.
Bu ürün açıklaması kablo montajını kapsar. Herhangi bir eşleşen elektrot, aksesuar veya stimülasyon cihazı teklifte ayrıca belirtilmelidir.
