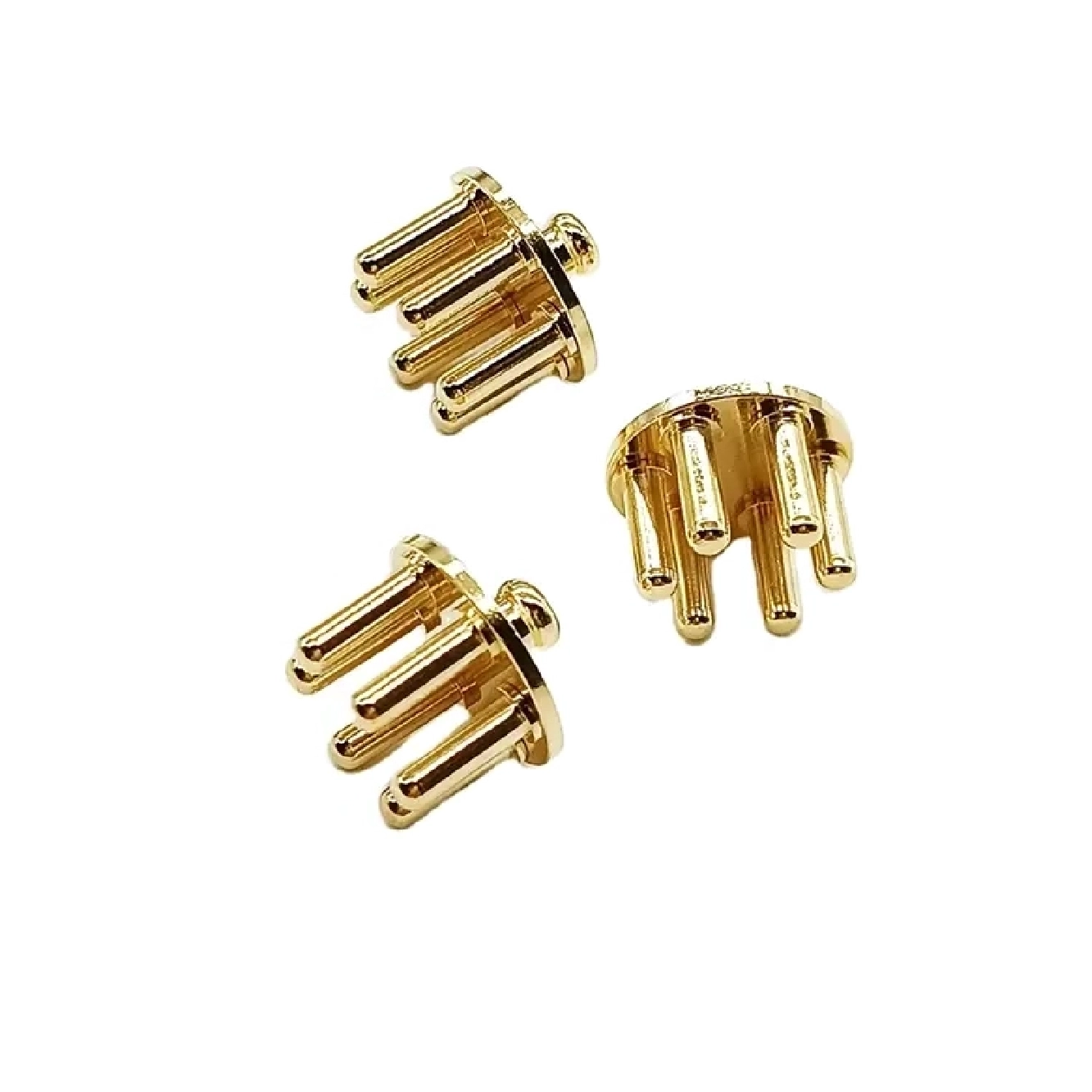

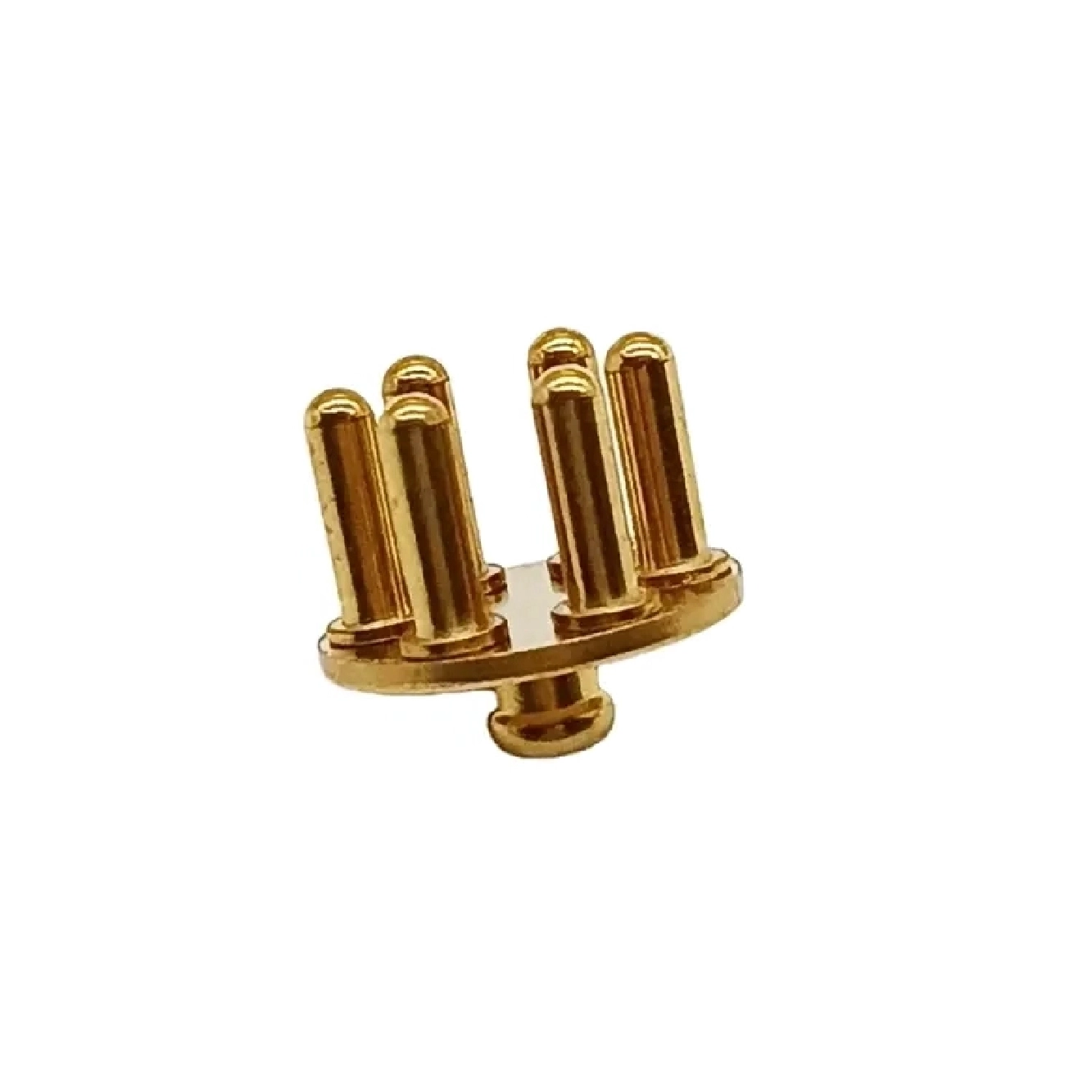

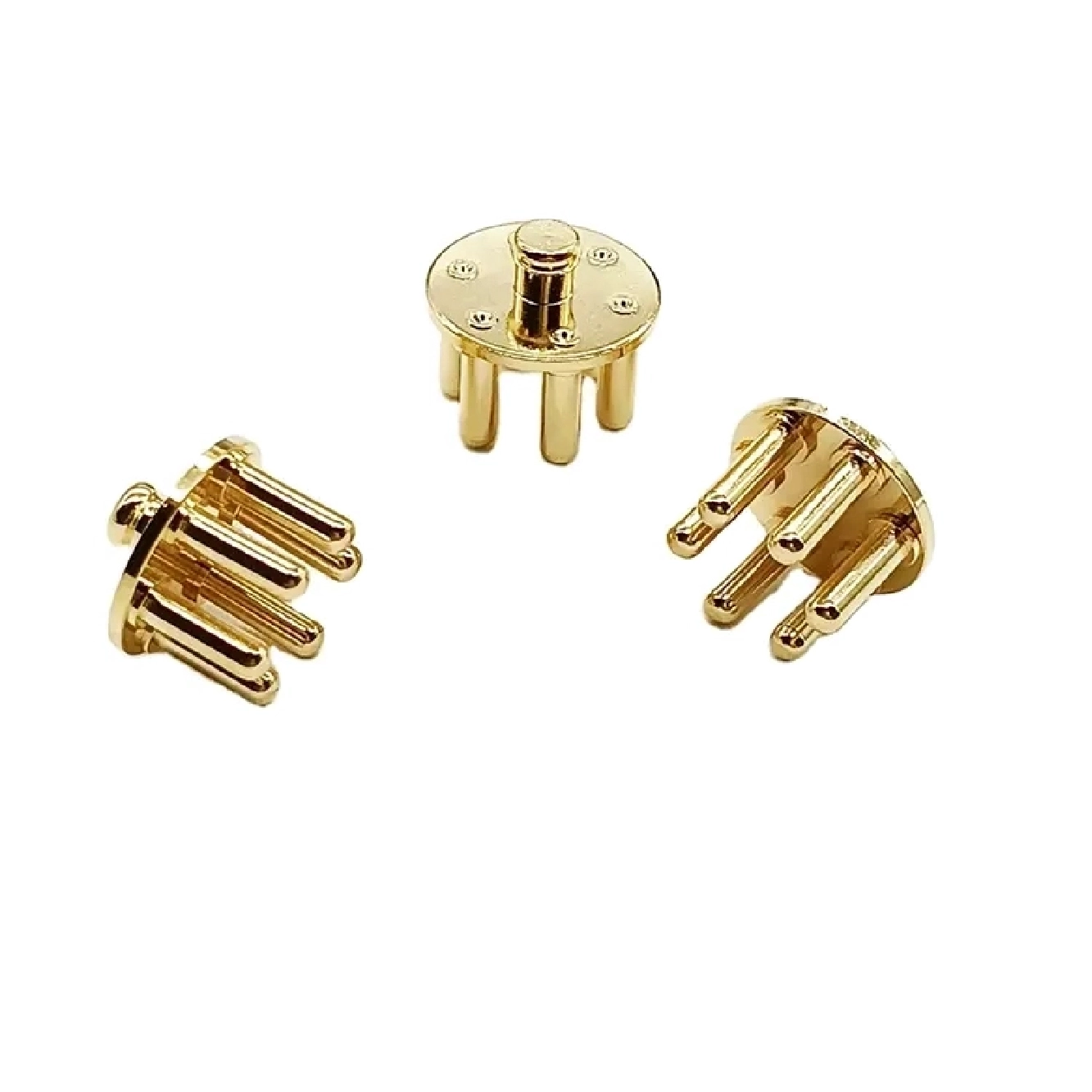

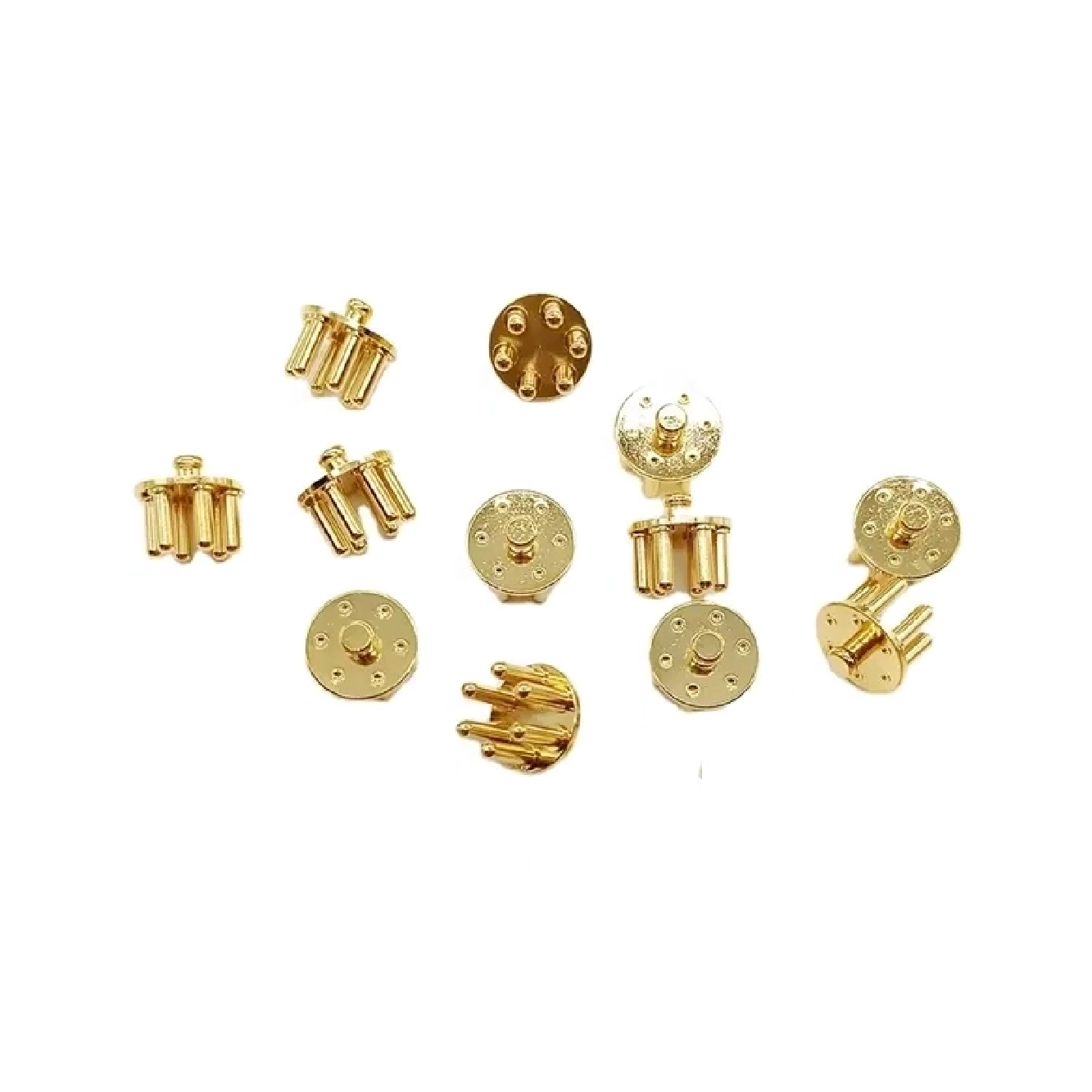

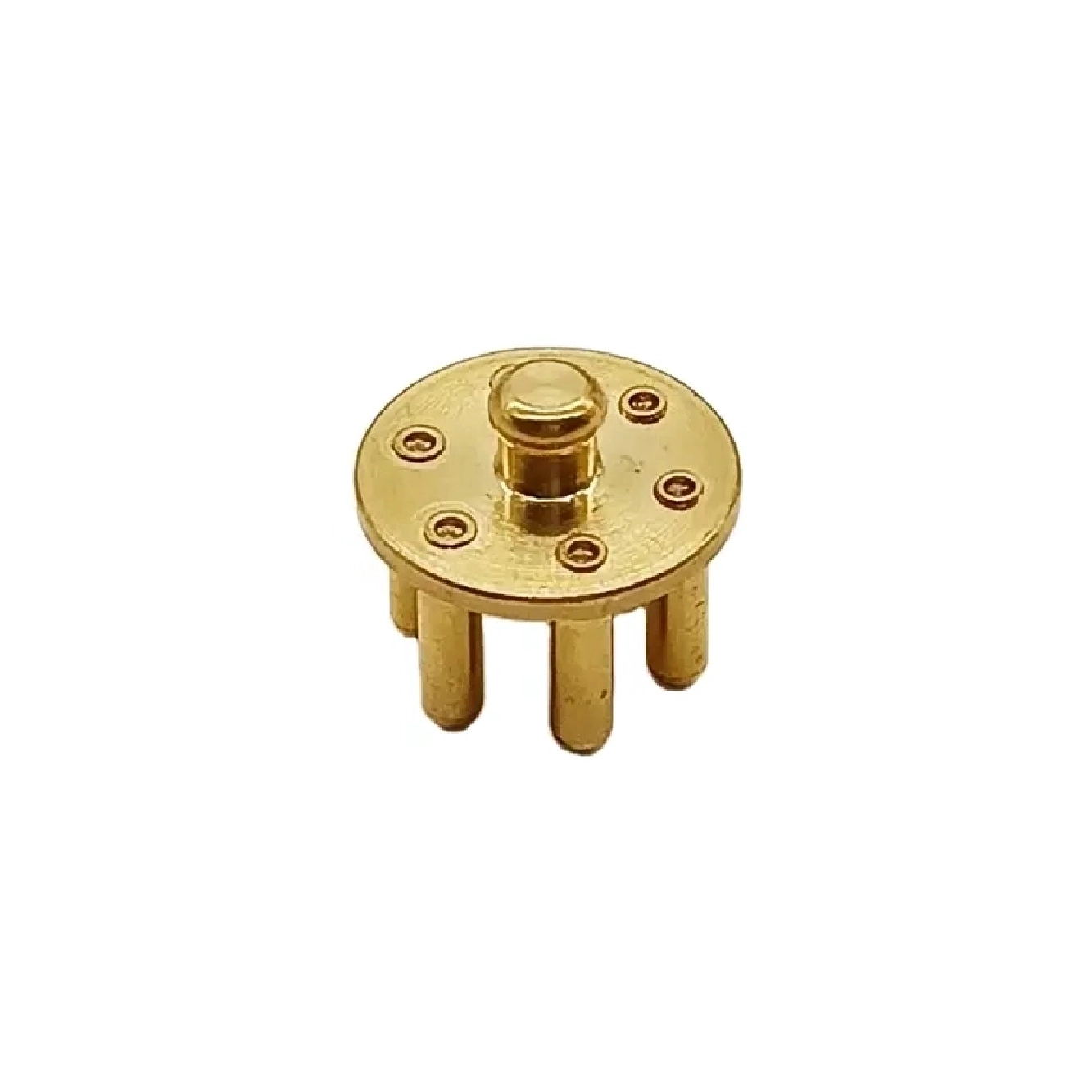

생체 신호 장치 통합을 위한 맞춤형 금도금 4핀 및 6핀 EEG 커넥터

이 금도금 다중 핀 EEG 커넥터는 EEG 캡, EEG 헤드셋, 생체 신호 수집 장비 및 소형 다중 접촉 인터페이스가 필요한 기타 호환 가능한 전기 생리학 시스템에 통합되도록 설계되었습니다. 표준 구성은 4핀 및 6핀 버전으로 제공되며 접점 배열 및 기계적 구조는 대상 장치에 따라 개발될 수 있습니다.

고정형 기성 커넥터와 달리 이 구성 요소는 고객의 전체 EEG 시스템 아키텍처를 중심으로 개발될 수 있습니다. 핀 레이아웃, 커넥터 치수, 결합 인터페이스 및 장착 방법을 함께 검토하여 커넥터가 완성된 장비의 전기적 정의와 기계적 설계에 모두 적합하도록 할 수 있습니다.

EEG 캡 및 획득 하드웨어를 위한 소형 멀티핀 인터페이스

EEG 시스템에서 다중 핀 커넥터는 전극 어셈블리와 호환 가능한 신호 수집 하드웨어 사이에 중앙 집중식 연결 지점을 제공할 수 있습니다. 여러 개의 전기 접점이 콤팩트한 원형 구조 내에 배열되어 개별 연결을 별도로 라우팅하는 것에 비해 필요한 공간을 줄이는 데 도움이 됩니다.

장비 아키텍처에 따라 커넥터는 EEG 캡, 헤드셋, 케이블 어셈블리, 장치 하우징 또는 패널 장착 연결 구조에 통합될 수 있습니다. 최종 구성은 채널 요구 사항, 케이블 라우팅, 사용 가능한 설치 공간 및 장비에서 사용하는 짝을 이루는 커넥터에 따라 선택해야 합니다.

금도금 접점 표면은 안정적인 전도성 인터페이스를 제공하고 반복 연결 애플리케이션에서 표면 산화에 대한 향상된 저항성을 제공합니다. 전체 커넥터 시스템은 고객의 장치, 케이블 어셈블리 및 신호 수집 전자 장치와 함께 평가되어야 합니다.

4핀 또는 6핀은 단지 시작점일 뿐입니다

핀 수만으로는 커넥터 호환성이 결정되지 않습니다. 2개의 커넥터는 모두 4개 또는 6개의 접점을 사용할 수 있지만 핀 직경, 간격, 방향, 커넥터 직경, 키 구조, 설치 치수 또는 결합 깊이는 여전히 다릅니다.

이러한 이유로 Heymed Medical은 동일한 수의 핀을 가진 커넥터가 상호 교환 가능하다고 가정하기보다는 고객이 승인한 인터페이스 정의를 기반으로 맞춤형 EEG 커넥터를 개발합니다. 필요한 핀 위치와 기계적 치수는 도면, CAD 데이터, 짝을 이루는 커넥터 사양 또는 물리적 참조 샘플을 통해 평가할 수 있습니다.

이러한 엔지니어링 접근 방식은 기존 표준 커넥터가 완성된 장치 구조와 완전히 일치하지 않는 새로운 EEG 장비 개발, 교체 커넥터 프로젝트 및 맞춤형 EEG 캡 또는 헤드셋 플랫폼에 특히 유용합니다.

맞춤형 EEG 커넥터 개발을 위한 주요 엔지니어링 세부 사항

핀 구성: 승인된 설계에 따른 4핀, 6핀 또는 프로젝트별 접점 배열.

핀 레이아웃: 타겟 결합 인터페이스 주변에서 개발된 접점 간격, 방향 및 전기적 위치.

기계 구조: 커넥터 직경, 설치 치수, 결합 깊이 및 하우징 통합.

전기적 정의: EEG 장치 또는 전극 조립체에 따라 핀 할당 및 채널 매핑이 확인되었습니다.

통합 방법: 커넥터 모듈, EEG 캡, 케이블 어셈블리, 헤드셋, 장비 하우징 또는 패널 설치.

도면 검토부터 커넥터 검증까지

맞춤형 EEG 커넥터 개발에는 기계적, 전기적 검증이 모두 필요합니다. 샘플링 전에 엔지니어링 팀은 결합 커넥터, 접점 배열, 치수, 장착 구조 및 핀 정의를 검토하여 인터페이스 불일치 위험을 줄일 수 있습니다.

그런 다음 승인된 프로젝트 요구 사항에 따라 프로토타입 샘플의 치수 정확도, 핀 위치, 전기 연속성 및 결합 성능을 평가할 수 있습니다. 이는 커넥터가 완전한 EEG 케이블 어셈블리, 전극 캡 또는 생체 신호 획득 장치에 통합되기 전에 보다 명확한 개발 경로를 제공합니다.

Heymed Medical은 맞춤형 EEG 커넥터를 지원하며 EEG & EMG 전극 및 케이블 엔지니어링 검토 및 프로토타입 개발부터 검사 및 대량 생산을 거쳐 프로젝트를 진행합니다.

완전한 EEG 시스템으로 통합

커넥터는 개별 구성 요소로 제공되거나 광범위한 EEG 상호 연결 솔루션의 일부로 평가될 수 있습니다. 프로젝트에 따라 전극 리드, EEG 캡, 케이블 어셈블리 및 호환되는 장비측 커넥터와 결합할 수 있습니다.

완전한 EEG 플랫폼을 개발하는 고객은 커넥터와 케이블 아키텍처를 하나의 통합 시스템으로 검토할 수 있도록 EEG 캡 구조, 증폭기 인터페이스, 채널 매핑, 커넥터 도면 또는 기존 참조 샘플을 제공할 수 있습니다.
