EEG、EMG、ECG、ニューロフィードバック、生体信号取得用の再利用可能な Ag/AgCl イヤー クリップ電極ケーブル |カスタムコネクタ、ピン配置、ケーブル長も利用可能

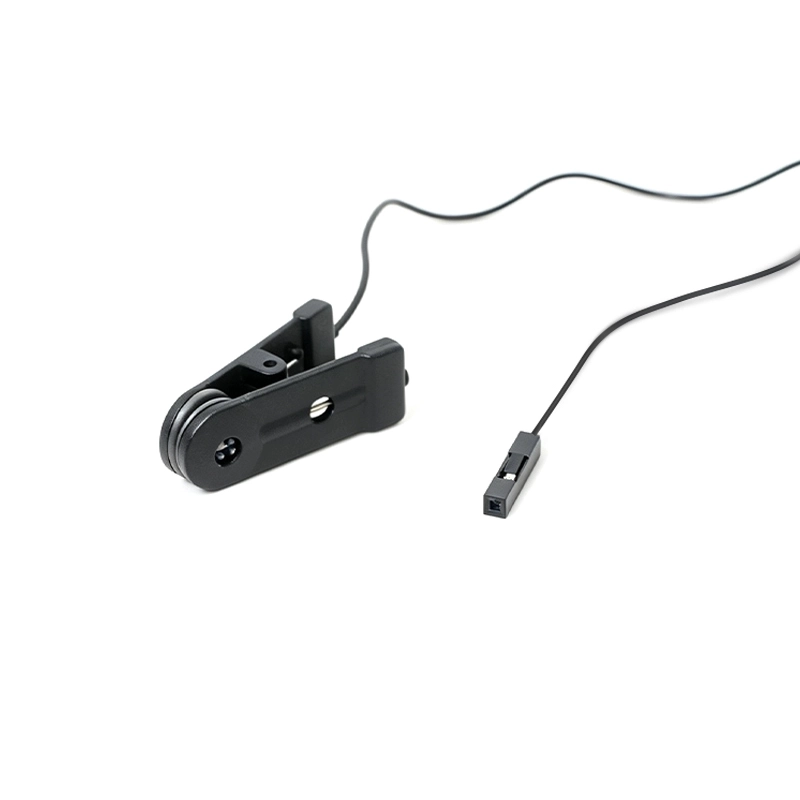

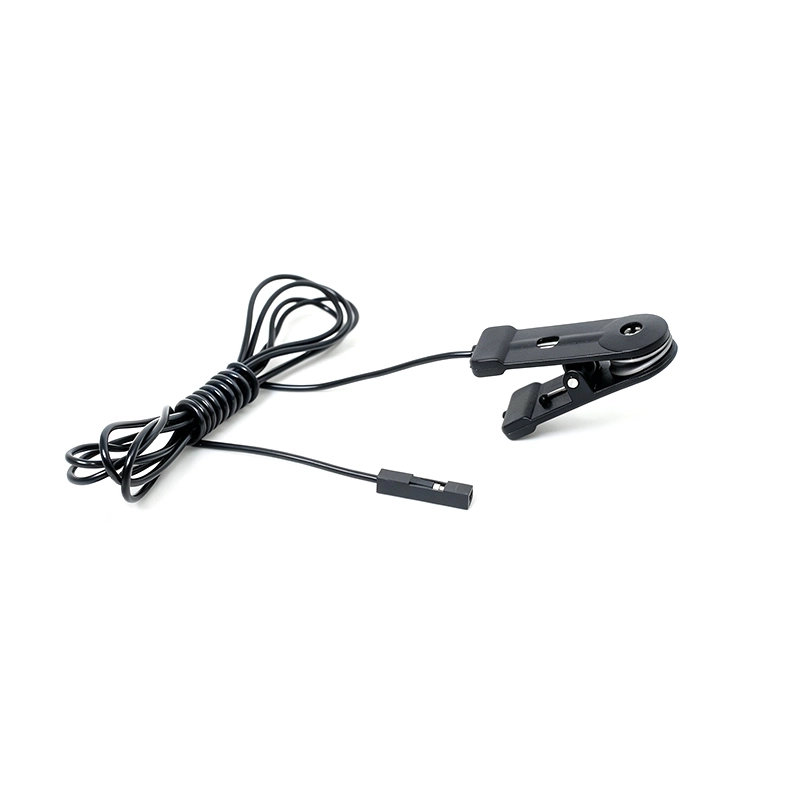

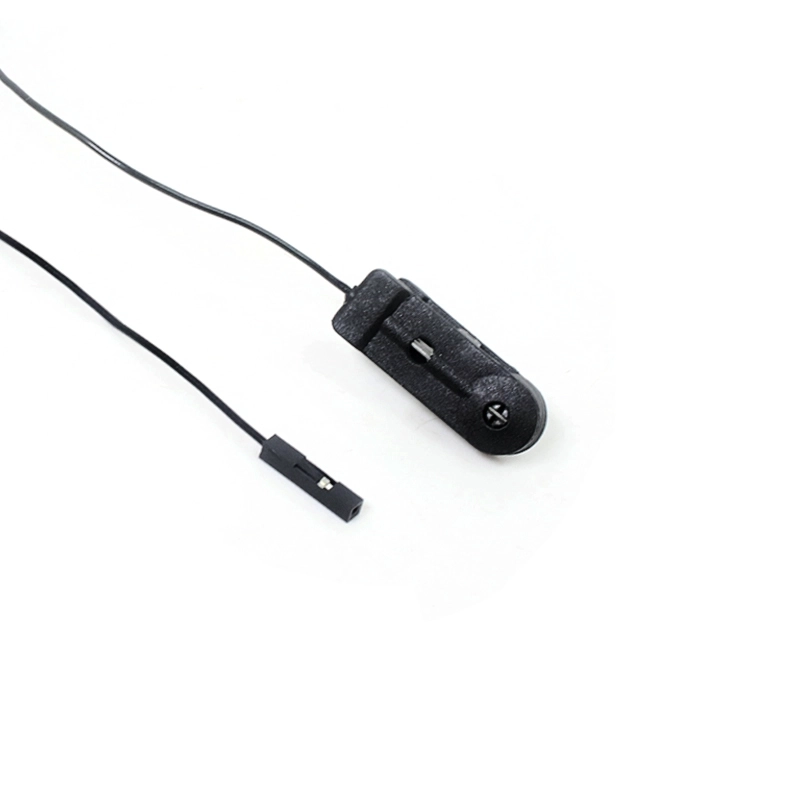

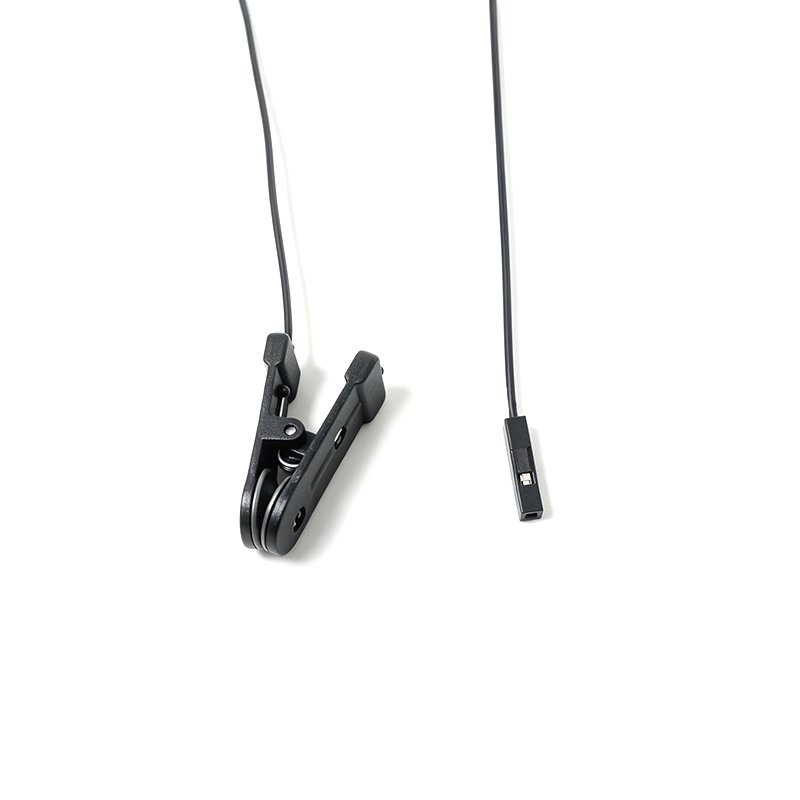

ハイメッド・メディカル 2.54mm デュポン - Ag/AgCl イヤークリップ電極ケーブル 互換性があるように設計されています EEG、ECG、EMG、ニューロフィードバックおよび生体信号取得装置 再利用可能な耳と基準電極の接続が必要です。
再利用可能なイヤークリップは 銀/塩化銀(Ag/AgCl)接点、デバイス側は次のように構成できます。 2.54mm Dupont オスまたはメス コネクタ プロトタイププラットフォーム、取得モジュール、組み込みシステム向け。
Heymed Medical は、 コネクタの性別、ピン配列、ケーブル長、導体仕様、シールド、電極構造、色、ラベルおよびパッケージング OEM/ODM プロジェクト向け。
ソリューションとアプリケーション
Ag/AgCl イヤー クリップ電極ケーブルは、互換性のある EEG、ECG、EMG、ニューロフィードバック、および生体信号取得システムに再利用可能な電極インターフェイスを提供します。コンパクトなイヤー クリップは耳たぶに配置でき、2.54 mm Dupont インターフェイスはプロトタイプ デバイス、収集ボード、組み込み信号モジュールに適しています。
OEM/ODM プロジェクトの場合、顧客のハードウェアに応じて、Dupont コネクタの性別、ピン割り当て、ケーブル長、導体仕様、シールド構造、ストレイン リリーフ、電極構成を開発できます。このケーブルは、より広範な生体信号ケーブルまたはカスタム医療ケーブル アセンブリに統合することもできます。
ヘイメッド メディカルは、図面レビュー、コネクタ検証、プロトタイプ開発、導通テスト、外観検査、量産をサポートします。お客様は、エンジニアリング評価のためにデバイス図面、ピン定義、既存のサンプル、またはインターフェイス情報を提供できます。
ヘルスケアおよび神経調節療法用途向けの医療グレードの耳刺激ケーブル仕様。
この再利用可能な Ag/AgCl イヤー クリップ電極ケーブルは、EEG、EMG、ECG、ニューロフィードバック、生理学的信号取得、および互換性のある生体信号デバイス開発用に設計されています。コンパクトなイヤークリップは耳たぶに便利な電極インターフェースを提供し、銀/塩化銀接点は安定した電極と皮膚の接続が必要な用途に適しています。
機器側には 2.54 mm Dupont コネクタが使用されており、このケーブルはプロトタイプ プラットフォーム、信号収集ボード、研究用電子機器、埋め込み型生体信号モジュールに特に適しています。また、シンプルなコネクタ アーキテクチャにより、エンジニアリング チームは、製品開発の初期段階でピンの定義を評価し、新しいハードウェアに電極を統合することが容易になります。

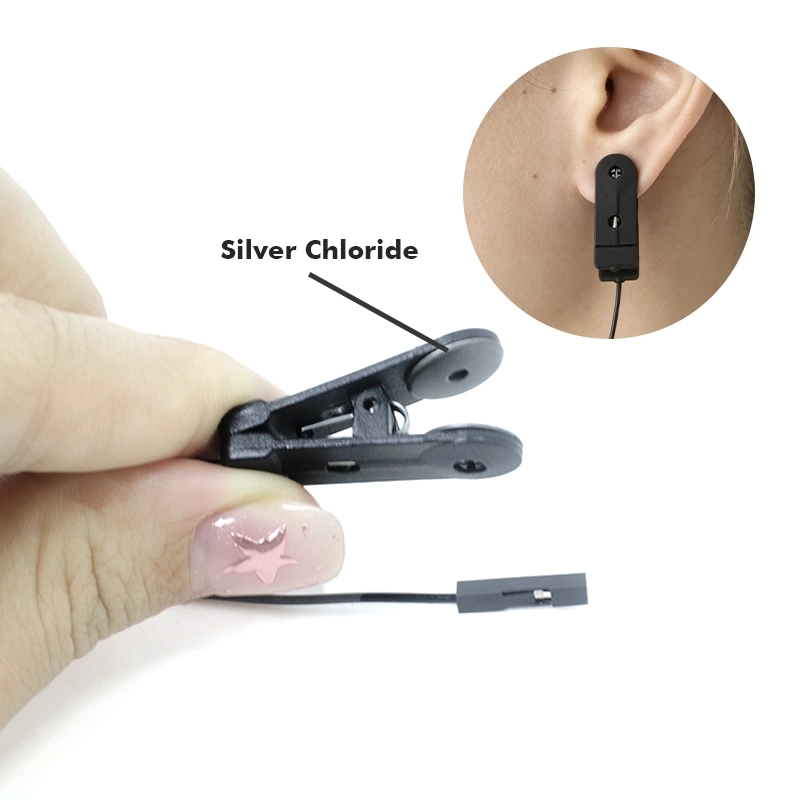

銀/塩化銀電極は、生体電位測定および生理学的信号取得システムで広く使用されています。この設計では、Ag/AgCl 接点が再利用可能なイヤー クリップに組み込まれているため、接続のたびに使い捨ての粘着電極を必要とせずに電極を耳たぶに配置できます。
完全な測定システムに応じて、耳電極は基準電極、接地電極、または信号電極として使用できます。実際の電気的機能は、イヤー クリップ自体ではなく、顧客の取得回路、チャネル構成、ピン定義によって決まります。
このため、このケーブルは、EEG ヘッドセット、ニューロフィードバック機器、電気生理学的収集モジュール、ウェアラブル生体信号製品、および再利用可能な耳位置電極が必要な研究用ハードウェアを開発するエンジニアに適しています。
2.54mm Dupont インターフェイスは、開発ボード、取得電子機器、および組み込みハードウェアに簡単な接続方法を提供します。これにより、プロトタイプ プロジェクトの場合、エンジニアリング チームは、検証の初期段階で大型の医療用コネクタを追加することなく、耳電極を適切な信号入力に直接接続できます。
ただし、コネクタのサイズだけで互換性が決まるわけではありません。ケーブル設計を完成させる前に、ターゲット PCB または取得モジュールに従って、Dupont コネクタの性別、極数、ワイヤ順序、極性、および信号の割り当てを確認する必要があります。
生産設備の場合、Dupont インターフェースを置き換えたり、より完全なインターフェースに統合したりすることもできます。 EEG & EMG 電極およびケーブル ソリューション 最終的なデバイスのアーキテクチャに応じて。
電極接点: 対象となるデバイスと装着方法に応じた Ag/AgCl 接触構造とイヤークリップの形状。
デバイスインターフェース: 2.54 mm Dupont オスまたはメス コネクタ、ハウジング構成およびピン割り当て。
信号接続: 承認された配線図に従って、導体の配置、チャネルの定義、および電気的導通を確認します。
ケーブル構造: ケーブル長、導体仕様、シールド、ジャケット材質、ストレインリリーフ構造。
システム統合: EEG、EMG、ECG、ニューロフィードバック、ウェアラブル、またはその他の互換性のある生体信号取得ハードウェアとのマッチング。
新しい生体信号デバイスの場合、電極ケーブルの開発は多くの場合、単純なプロトタイプ接続から始まりますが、後で最終製品に適応させる必要があります。ケーブルの配線、コネクタ構造、シールド、電極の位置、張力緩和、および組み立て方法はすべて、デバイスがエンジニアリング検証から生産に移行するときに変更される可能性があります。
Heymed Medical は、顧客の図面、PCB ピン定義、取得モジュール仕様、既存のサンプル、またはデバイス インターフェイス情報からケーブルを開発できます。エンジニアリングレビューには、コネクタの選択、ピン配列の確認、ケーブル構造、電極構成、量産前のプロトタイプ検証が含まれます。
プロトタイプ アセンブリは、承認されたプロジェクト要件に従って、コネクタの適合性、ピン間の導通性、電極構造、ケーブルの寸法、仕上がりをチェックでき、開発サンプルから再現可能な OEM 生産への制御された移行を実現します。
生体信号デバイスや耳電極デバイスが異なれば、異なる接触材料、コネクタ構造、電気的定義が必要になります。次の製品は、関連する開発プロジェクトに代替インターフェイス オプションを提供します。
カスタム金メッキ 4 ピン & 6 ピン EEG コネクタ →
EEG キャップ、EEG ヘッドセット、および互換性のある生体信号取得機器用の構成可能なマルチピン コネクタ。
DC 2.35mm オス - tVNS/taVNS 耳電極ケーブル →
互換性のある tVNS および taVNS デバイスの統合のために、デュアル導電性シリコン接点を使用した異なる耳電極アーキテクチャ。
当社は、世界中の神経調節治療装置メーカーやヘルスケア ブランドに OEM および ODM 医療ケーブル アセンブリ サービスを提供しています。
DC 2.35mm 安全コネクタ、2 極導電性シリコン接点、および互換性のある tVNS / taVNS デバイス用の 1.2m リード線を備えた再利用可能なパッシブ イヤー クリップ電極アセンブリ
LED ステータス フィードバック、充電式電源、OEM、ODM、およびプライベート ラベルのデバイス開発向けの構成可能な耳電極接続を備えたコンパクトなハンドヘルド刺激プラットフォーム
互換性のある tVNS、taVNS、および耳介刺激装置用の 4 ピン セルフロック プッシュプル デバイス コネクタを備えた再利用可能なデュアル イヤー クリップ電極ケーブル | OEM/ODMカスタマイズが可能
3 つの動作モード、調整可能な強度、20 分間のセッション制御、互換性のある耳電極を備えたコンパクトな充電式 taVNS / tVNS デバイス | OEM/ODM開発可能
懸念事項を事前に解決 — ストレスのないコミュニケーション、効率的な調整
Ag/AgCl イヤー クリップ電極ケーブルは、イヤー クリップに銀/塩化銀接点を使用し、電極を互換性のあるモニタリングまたは信号取得装置に接続する、再利用可能な生体信号電極アセンブリです。
互換性のあるEEG、ECG、EMG、ニューロフィードバック、および生体信号取得システム用に開発できます。最終的な互換性は、コネクタ、ピン割り当て、および機器の電気要件によって異なります。
標準のデバイス側インターフェイスは 2.54mm Dupont コネクタです。お客様の機器に合わせてオス・メス構成をお選びいただけます。
銀/塩化銀は、安定した電極と皮膚の電気的インターフェースが必要な生体信号取得用途の電極接触材料として一般的に使用されます。
はい。ケーブル長、導体仕様、シールド構造、コネクタ性別、ピン割り当て、ストレインリリーフ、電極構成はデバイスの要件に応じてカスタマイズできます。
はい。お客様は、エンジニアリング評価およびプロトタイプ開発のために、デバイス図面、ピン定義、コネクタ仕様、既存のサンプルまたはインターフェイスの写真を提供できます。
はい。 Heymed Medical は、Ag/AgCl イヤー クリップ電極ケーブル プロジェクトのコネクタ レビュー、プロトタイプ開発、導通テスト、外観検査、カスタマイズおよび量産をサポートします。
