Ein Käufer kann ein individuelles Ohrclip-Elektrodenprojekt oft nur mit einem Foto oder einem Referenzmuster beginnen, aber ein produktionsreifes Design erfordert mehr als nur die Anpassung der Clipform. Die Schnittstelle zwischen Host und Gerät, die Position des Ohrkontakts, der Stecker, die Pinbelegung, der Kabelaufbau, die Materialien, die Zugentlastung, die Identifizierung und die Kriterien für die Probenfreigabe müssen alle als ein System betrachtet werden.
Für OEM-Käufer, die einen Hersteller oder Lieferanten von kundenspezifischen Ohrelektroden bewerten, besteht die schnellste Möglichkeit, die erste technische Prüfung zu verkürzen, darin, das bereits Bestätigte von dem zu trennen, was noch definiert werden muss. Ein übersichtliches Eingabepaket reduziert wiederholte Fragen, unnötige Musterrunden und das Risiko, eine optisch korrekte, aber elektrisch inkompatible Baugruppe freizugeben.
Die nachstehenden Informationen müssen vor dem ersten Gespräch nicht vollständig sein. Die Bereitstellung möglichst vieler bestätigter Elemente gibt dem Ingenieurteam jedoch eine klarere Grundlage für die Überprüfung des Projekts und die Identifizierung dessen, was noch definiert werden muss.
| Zu liefernde Informationen | Warum es wichtig ist | Nützliches Eingabeformat |
|---|---|---|
| Host-Gerät und Elektrodenrolle | Definiert, was die Elektrode innerhalb des Systems tun soll. | Gerätetyp, Systeminformationen oder kurze schriftliche Beschreibung |
| Ohrposition und Kontaktanordnung | Die Kontaktposition beeinflusst die Clipgeometrie, die Kontaktgröße und die Ausrichtung. | Platzierungszeichnung, markiertes Foto, Kontaktanzahl oder bilaterale Anforderung |
| Referenzprodukt oder Muster | Hilft bei der Bestätigung von Struktur, Abmessungen und Montagerichtung. | Vorhandenes Muster, klare Fotos, 2D/3D-Zeichnung oder bemaßte Skizze |
| Steckverbinder und Gegenschnittstelle | Das Aussehen des Steckers allein ist kein Beweis für die mechanische oder elektrische Kompatibilität. | Teilenummer des Steckverbinders, Anschlussmaße, Buchsenzeichnung oder genehmigtes Muster |
| Pinbelegung / Polarität / Kanaldefinition | Die interne Verkabelung muss der Host-Geräte-Definition entsprechen. | Pinbelegung, Polarität, Kanalbelegung oder Schaltplan |
| Kabelanforderungen | Die Kabelkonstruktion beeinflusst die Verlegung, Flexibilität, Signalanforderungen und die Belastung am Clip. | Gesamtlänge, Abzweiglänge, Leiterbedarf, Abschirmung, Mantel, Farbe und Kabelrichtung |
| Material- und Einsatzbedingungen | Materialien sollten entsprechend der erwarteten Verwendung und Projektspezifikation überprüft werden. | Kontaktmaterial, Clipmaterial, Wiederverwendungsanforderungen und Reinigungsansatz |
| Kennzeichnung und Verpackung | Möglicherweise sind Markierungen für links/rechts, Kanäle, Polarität oder Produktidentifikation erforderlich. | Anforderungen an Etikett, Logo, Produktcode, Kanalmarkierung und Verpackung |
| Informationen zur Probenahme und zum Volumen | Die Anzahl der Prototypen und das erwartete Volumen können sich auf den empfohlenen Herstellungsansatz auswirken. | Probenmenge, geschätztes Produktionsvolumen und erwarteter Projektzeitpunkt |
Bei einem OEM-Ohrclip-Elektrodenprojekt ist der Host-Geräte-Kontext die nützlichste erste Eingabe. Der gleich aussehende Ohrclip kann unterschiedliche Systemfunktionen erfüllen, und Steckverbinder mit ähnlichen äußeren Formen können unterschiedliche interne Verdrahtungen verwenden.
Produktteams sollten den Gerätetyp, die zugewiesene Kanal- oder Elektrodenrolle, die Anzahl der Kontakte, die ein- oder beidseitige Konfiguration, die erwartete Ohrposition und die Kabelführung identifizieren, bevor sie eine mechanische Referenz auswählen.
Wenn das Projekt ein vorhandenes Zubehör ersetzt, kann die Bereitstellung des Originalmusters zusammen mit den geräteseitigen Anschlussinformationen die Unsicherheit bei der ersten technischen Überprüfung erheblich reduzieren.
Dies hilft, ein häufiges Beschaffungsproblem zu vermeiden: die Genehmigung eines Musters, weil der Clip und der Stecker korrekt aussehen, während die interne Verkabelung, die Kontaktposition oder die mechanische Passform nicht mit dem Hostsystem übereinstimmen.
Das Ohr ist keine flache oder standardisierte Schnittstelle. Die erwartete Kontaktposition beeinflusst die Clipöffnung, die Backengeometrie, die Kontakthöhe, den Kontaktbereich, den Annäherungswinkel und die Kabelrichtung.
Ein markiertes Tragefoto oder eine einfache Platzierungszeichnung kann daher nützlichere technische Informationen liefern als eine allgemeine Beschreibung wie „Ohrläppchenclip“ oder „Ohrmuschelelektrode“.
Geben Sie für eine neue Struktur die erforderliche Anzahl leitfähiger Bereiche, die ungefähre Kontaktposition, die Links-/Rechtsausrichtung und alle durch das Gerät oder die tragbare Struktur verursachten Dimensionsbeschränkungen an.
Die Clipkraft sollte nicht isoliert angegeben werden. Kontaktbereich, Feder- oder Scharnierstruktur, Öffnungsbereich und Kabelzug sollten gemeinsam überprüft werden, damit das mechanische Design mit der vorgesehenen Kontaktposition funktioniert.
Bei der Auswahl des Steckverbinders sollten die Anschlussabmessungen, die Anschlussdefinition und die Anforderungen des Host-Geräts berücksichtigt werden und nicht allein der gebräuchliche Name oder das Erscheinungsbild des Steckers.
Zwei scheinbar identische Anschlüsse können unterschiedliche Pinbelegungen, Polaritäten oder interne Verkabelungen haben. Aus diesem Grund ist die nützlichste Eingabe eine Steckerteilenummer oder eine Maßzeichnung zusammen mit der Pinbelegung oder Verdrahtungsdefinition.
Wenn diese Dokumente nicht verfügbar sind, stellen Sie nach Möglichkeit ein Foto des geräteseitigen Anschlusses, grundlegende Maße und ein bekanntes Funktionsmuster zur Verfügung. Die endgültige elektrische Definition sollte bestätigt werden, bevor die Probe als genehmigte Referenz freigegeben wird.
Die Kabellänge ist nur ein Teil der Spezifikation. Abhängig vom Hostsystem und der Anwendung muss das Projekt möglicherweise auch die Anzahl der Leiter, die Flexibilität, die Abschirmung, den Abzweigaufbau, das Mantelmaterial, die Farbe, die Zugentlastung, die Umspritzung und die Kabelausgangsrichtung definieren.
Bei Mehrleiter- oder bilateralen Baugruppen sollten Zweiglängen und Kanalidentifikation in die kontrollierte Zeichnung aufgenommen werden, damit Prototypenmuster und die spätere Produktion dieselbe Referenz verwenden.
Bei signalempfindlichen Systemen sollte die Abschirmung entsprechend der elektrischen Architektur und den Geräteanforderungen ausgewählt werden und nicht automatisch jedem Kabel hinzugefügt werden.
Die Materialauswahl hängt vom leitfähigen Kontaktkonzept, der erwarteten Verwendung, der Reinigungs- oder Austauschmethode und der für das fertige Gerät erforderlichen Dokumentation ab.
Der Clipkörper, der leitende Kontakt, der Kabelmantel, die Farbstoffe und die Umspritzmaterialien sollten daher anhand der vereinbarten Projektspezifikation überprüft und nicht nur aus einer allgemeinen Katalogbeschreibung ausgewählt werden.
Wenn das Zubehör für den wiederholten Gebrauch vorgesehen ist, geben Sie den erwarteten Reinigungsansatz und die entsprechenden Nutzungsbedingungen an. Wenn Links/Rechts, Polarität oder Kanalidentifikation wichtig sind, definieren Sie die erforderliche Farbe, Beschriftung, Markierung oder den Produktcode, bevor die Spezifikation veröffentlicht wird.
Viele kundenspezifische Projekte beginnen, bevor der Kunde eine fertige Produktionszeichnung hat. Eine erste technische Überprüfung kann normalerweise mit einem klaren Produktfoto, einem Referenzmuster, Informationen zum Host-Anschluss und einer kurzen Beschreibung der beabsichtigten Konfiguration beginnen.
Heymed Medical kann dann erkennen, welche Punkte bereits bestätigt sind und welche vor der Probenahme noch einer Klärung bedürfen. Zu den typischen offenen Punkten gehören Ohrkontaktposition, Clipabmessungen, Steckverbindung, Pinbelegung, Kabelstruktur, Zugentlastung und Identifizierung.
Der Zweck der ersten Überprüfung besteht nicht darin, vom Käufer zu Beginn alle Spezifikationen zu verlangen. Dabei geht es darum, die verfügbaren Informationen in eine übersichtliche Liste kontrollierter technischer Eingaben umzuwandeln.

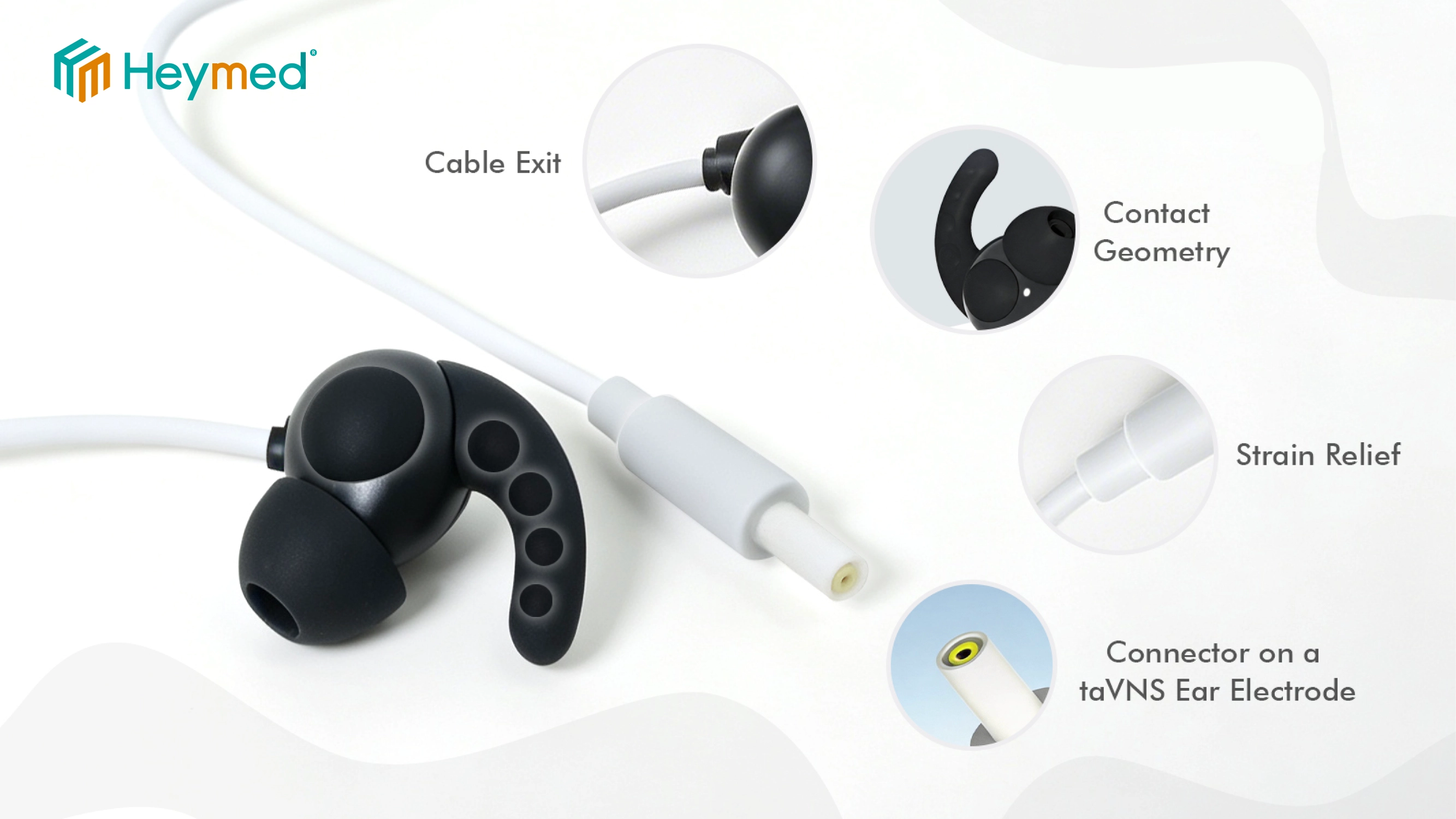

Ein bestehendes Heymed Medical leitfähige Silikon-Ohrclip-Elektrode kann als strukturelle Referenz verwendet werden, wenn ein Projekt einen kompakten Ohrbügelkontakt mit integrierter Kabelbaugruppe erfordert.
Abhängig vom neuen Projekt können einige mechanische Elemente beibehalten werden, während Stecker, Verkabelung, Kabellänge, Kabelkonstruktion, Farbe oder Kennzeichnung geändert werden.
Ein Referenzprodukt sollte jedoch nicht als universell kompatibel angesehen werden. Die Schnittstelle zwischen Host und Gerät, die Pinbelegung, die Kontaktposition und andere projektspezifische Anforderungen müssen noch bestätigt werden, bevor ein abgeleitetes Muster genehmigt wird.

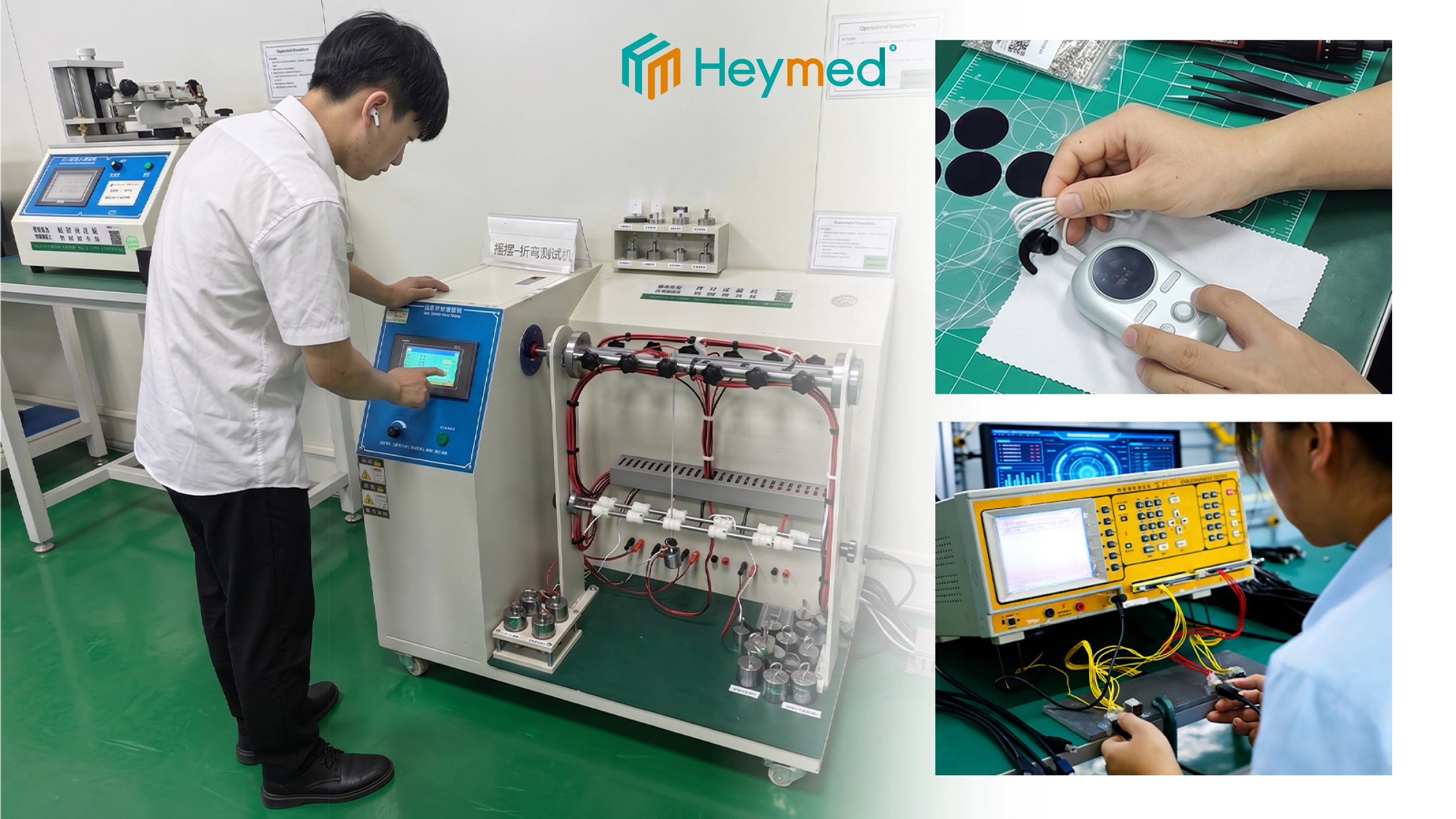

Ein praktisches kundenspezifisches Projekt verläuft normalerweise von der Anforderungsüberprüfung über die technische Klärung, Zeichnungs- oder Verdrahtungsbestätigung, Musterproduktion, Kundenbewertung bis hin zur endgültigen Spezifikationsfreigabe.
Die genaue Anzahl der Proberunden hängt vom Projekt ab. Vor der Produktion sollten in der genehmigten Referenz jedoch die kritischen Abmessungen, Stecker, Pinbelegung, Kabelkonstruktion, Materialien, Identifizierungs- und Inspektionsanforderungen klar definiert sein, die für die fertige Baugruppe gelten.
Die Produktionsabnahme sollte anhand des genehmigten Musters, der Zeichnung und der vereinbarten Spezifikation und nicht anhand einer allgemeinen Produktbeschreibung erfolgen.
Für eine effizientere erste Überprüfung senden Sie eine kurze Projektbeschreibung mit dem Host-Gerätetyp, der beabsichtigten Ohrkontaktfunktion, einem Referenzfoto oder -muster, Steckerinformationen, Pinbelegung, Kabellänge, den wichtigsten Material- oder Verwendungsanforderungen, der Prototypenmenge und dem geschätzten Produktionsvolumen.
Wenn einige Informationen noch nicht entschieden wurden, markieren Sie sie als „zu bestätigen“, anstatt zu raten. Das Ingenieurteam kann dann bestätigte Eingaben von den Elementen trennen, die vor der Probenahme gelöst werden müssen.
Wenn es sich bei dem Projekt auch um einen geräteseitigen Kabelbaum, einen Adapter oder eine Mehrfachanschlussleitung handelt, kann die Elektrode gemeinsam mit Heymed Medical überprüft werden kundenspezifische medizinische Kabelkonfektionen sodass Steckerpaarung, Pinbelegung und Kabelaufbau als eine vollständige Schnittstelle betrachtet werden.
Ja. Ein klares Foto kann für eine erste Überprüfung ausreichen, insbesondere wenn es den Clip, den Stecker und das gesamte Kabel zeigt. Vor der Musterfreigabe müssen jedoch noch die Steckschnittstelle, die Verkabelung oder Pinbelegung, die Kontaktposition und die kritischen Abmessungen bestätigt werden.
Nein. Eine Zeichnung ist für das erste Gespräch hilfreich, aber nicht zwingend erforderlich. Ein Arbeitsmuster, ein markiertes Foto, Anschlussinformationen und eine kurze Projektbeschreibung können verwendet werden, um die fehlenden technischen Eingaben zu identifizieren.
Nicht sicher. Das gleiche Steckergehäuse kann unterschiedliche Anschlüsse, Pinbelegungen oder interne Verkabelungen verwenden. Die passenden Abmessungen und die elektrische Definition sollten mit dem tatsächlichen Host-Gerät verglichen werden.
Sie können als eine Baugruppe überprüft werden. Die möglichen Änderungen hängen von der erforderlichen Kontaktstruktur, den mechanischen Grenzen, dem Stecker, der Pinbelegung, der Kabelkonstruktion, den Materialanforderungen und dem erwarteten Produktionsvolumen ab.
Das Dokumentenpaket ist projektspezifisch. Zeichnungs- und Spezifikationskontrolle, Inspektionsprotokolle und andere angeforderte Dokumente sollten während der Projektprüfung vereinbart werden. Dokumente, die nicht im bestätigten Projektumfang enthalten sind, sollten nicht übernommen werden.
Senden Sie Heymed Medical Ihre Host-Geräteinformationen, ein Referenzfoto oder -muster, Details zu Stecker und Pinbelegung sowie grundlegende Kabelanforderungen. Wenn einige Eingaben noch offen sind, kann unser Ingenieurteam dabei helfen, die Punkte zu identifizieren, die vor der Probenahme bestätigt werden müssen.
Senden Sie Ihre Zeichnung oder Ihr MusterArbeiten Sie mit Heymed Medical an der OEM/ODM-Entwicklung und kontrollierten Fertigung für tVNS- und taVNS-Produkte, EEG-Elektroden, medizinische Leitungsdrähte, kundenspezifische Kabelbaugruppen sowie medizinische Docking- und Ladeprodukte – von technischen Mustern und Validierung bis hin zur Massenproduktion.
Informieren Sie unser Technikteam über Ihre Produktanwendung, Geräteschnittstelle, Leistungsziele, Compliance-Anforderungen und die erwartete Menge. Wir werden Ihre Informationen prüfen und uns mit Ihnen in Verbindung setzen, um die technische Machbarkeit, Anpassungsoptionen und empfohlene nächste Schritte zu besprechen.
Tipp: Eine Zeichnung, ein Foto der Geräteschnittstelle, ein Pinbelegungsdiagramm oder ein Referenzmuster können unserem Ingenieurteam dabei helfen, Ihr Projekt genauer und effizienter zu bewerten.
