开发定制医疗电缆、可穿戴电极、连接器或充电接口需要的不仅仅是发送参考照片和索取报价。

成功的医疗 OEM/ODM 项目始于对设备应用、电气要求、患者接触条件、机械结构、验证计划、目标市场和预期生产数量的清晰了解。

本指南解释了开发定制医疗连接产品的关键阶段以及医疗设备制造商在开始项目之前应准备的信息。

医疗OEM和ODM有什么区别？

OEM 和 ODM 描述两种不同级别的开发支持。

医疗OEM开发

在 OEM 项目中，客户通常提供现有设计、批准的图纸、参考样品、物料清单或详细的技术规格。

制造合作伙伴评估可制造性，确认材料和工艺，生产样品，完成所需的检查，并根据批准的文件制造产品。

医疗ODM开发

在 ODM 项目中，制造合作伙伴更深入地参与产品开发。

支持可能包括应用评估、连接器选择、电缆和电极结构设计、材料推荐、2D 或 3D 绘图、原型开发、测试支持、包装和可扩展制造的准备。

有些项目结合了这两种方法。客户可以提供设备和电气架构，而制造合作伙伴则开发电缆组件、电极、连接器、包覆成型、充电接口或可穿戴结构。

第 1 步：定义产品应用和预期用途

在讨论材料或价格之前，项目团队应解释产品将连接到什么以及如何使用。

重要的申请信息包括：

• 医疗或保健设备的类型
• 预期用户和使用环境
• 患者监护、信号采集、刺激、充电或数据功能
• 可穿戴、手持、便携式或固定设备
• 预期录制或操作持续时间
• 可重复使用或一次性使用的要求
• 室内、家庭、实验室或专业用途
• 清洁保养方法
• 目标市场和适用的合规要求

对于脑电图电极、心电图导联线、肌电图电缆、tVNS 耳电极或理疗电缆等产品，还应说明预期的接触位置和持续时间。

设计用于短期信号采集的产品可能需要与用于重复或长期使用的产品不同的电极、材料、电缆结构或佩戴方法。

第2步：提供设备接口和电气要求

机械配合的连接器可能仍然与设备电气不兼容。

应确认以下技术信息：

• 设备连接器类型
• 配合连接器规格
• 引脚数量和引脚排列
• 信号、电源或数据功能
• 电压和电流要求
• 线规和导体数量
• 屏蔽和接地要求
• 所需的电缆长度
• 分支数量和分支长度
• 连接器方向和锁定方法
• 通信或充电要求

如果有的话，客户应提供连接器数据表、引脚图、设备接口照片、图纸或物理样本。

对于专有连接器或接口，工程团队可能需要测量配合结构并开发相应的连接器外壳、端子排列、PCB、弹簧针接口或模制组件。

第 3 步：定义电缆、电极和机械要求

应用和接口确定后，即可开发产品结构。

定制医疗电缆要求

医疗电缆组件规格可能包括：

• 导体材料和线规
• 导体数量
• 双绞线或屏蔽结构
• 电缆护套材料
• 电缆直径和灵活性
• 颜色和表面光洁度
• 弯曲和移动要求
• 应力消除结构
• 包覆成型形状和尺寸
• 连接器保持要求
• 标签和渠道标识

定制电极要求

对于干电极、湿电极、耳电极、ECG 电极、EMG 电极或其他可穿戴电极，开发简介可能包括：

• 电极形状和尺寸
• 预期的身体或头皮接触位置
• 接触材料要求
• 接触压力和安装方法
• 干、湿、凝胶或导电硅胶结构
• 左侧或右侧配置
• 可重复使用或一次性结构
• 清洁方法
• 电缆连接方法
• 佩戴舒适度和运动要求

最终的材料和结构应根据完整的医疗器械、预期用途、接触类型、使用持续时间和适用的验证计划进行评估。

第 4 步：制造工程评估和设计

一旦收集了基本要求，工程团队就会评估所提议的产品是否可以一致地制造。

评估可能涵盖：

• 连接器和端子兼容性
• 电缆导体和屏蔽设计
• 接触电阻和信号路径
• 压接、锡焊或焊接方法
• 电极到电缆的连接
• 机械固定和应力消除
• 包覆成型和密封可行性
• 工具和夹具要求
• 装配顺序
• 检验要点及测试方法
• 潜在的生产风险

当产品包括紧凑的可穿戴结构、多通道、细电线、皮肤接触电极、防水、磁性连接器、弹簧针或定制成型零件时，制造设计尤其重要。

在加工和取样之前识别生产风险可以减少以后重复的设计变更。

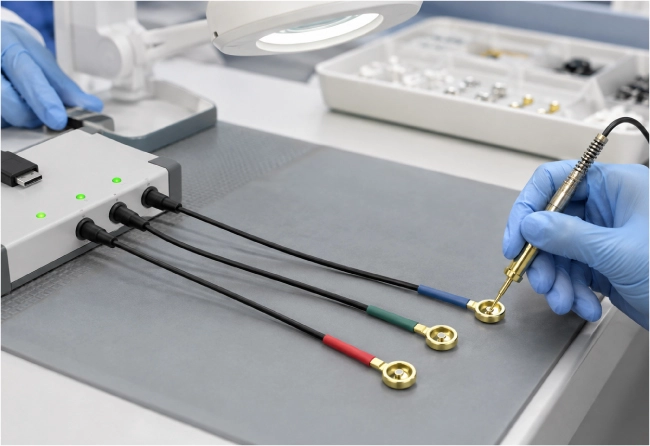

第 5 步：原型采样和验证

审查图纸和材料提案后，即可生产原型样品。

原型数量和交货时间取决于产品复杂性、材料可用性、工具要求和测试范围。

原型评估可能包括：

• 尺寸和外观检查
• 引脚分配和连续性测试
• 接触电阻测试
• 绝缘和耐压测试
• 信号传输评估
• 连接器插入和拔出测试
• 电缆弯曲和挠曲测试
• 拉力和应力消除测试
• 电极接触评估
• 充电和数据功能测试
• 设备兼容性测试
• 佩戴和可用性评估

应根据最终设备、预期应用、目标市场和适用标准来定义测试要求。

医疗器械制造商仍有责任确认完成的器械符合其监管、安全、性能和临床要求。

第6步：试生产和工艺确认

试生产有助于验证批准的设计在进入批量生产之前是否可以一致地制造。

在试生产期间，制造团队可以确认：

• 工作说明和装配顺序
• 工具、固定装置和测试设备
• 材料准备和可追溯性
• 关键工艺参数
• 检验标准
• 操作员培训要求
• 产量和周期时间
• 包装和标签流程
• 潜在的质量或效率风险

任何必要的变更都应在批量生产前记录并获得批准。

第 7 步：受控批量生产和质量保证

样品和中试结果获得批准后，该项目即可进入批量生产。

受控的医疗电缆和电极制造过程可能包括：

• 来料检验
• 经批准的供应商和组件控制
• 压接、焊接、组装和包覆成型控制
• 过程检验和测试
• 电气连续性和性能测试
• 机械和外观检查
• 产品标识和批次可追溯性
• 最终检验和包装验证
• 变更控制和文档管理

海迈医疗根据 ISO 13485 质量管理体系支持生产。具体检验和测试要求根据批准的产品规格和客户质量协议制定。

医疗 OEM/ODM 报价需要哪些信息？

提供完整的项目信息有助于工程团队准备更准确的评估和报价。

鼓励客户提供：

• 产品类型和预期应用
• 设备型号和接口信息
• 连接器类型和引脚排列
• 电缆长度和分支尺寸
• 信号、电压、电流或数据要求
• 电极类型和接触要求
• 材料或合规要求
• 图纸、照片或参考样本
• 所需的测试和验收标准
• 原型数量
• 预计订单数量或年度需求
• 目标项目时间表
• 品牌、标签和包装要求

如果没有完整的图纸，安装照片、设备界面图像或现有样本可以帮助工程团队了解项目并确定仍需要的信息。

海迈医疗如何支持定制医疗产品开发

海迈医疗为医疗保健产品提供 OEM 和 ODM 开发支持，包括：

• tVNS 和 tVNS 设备、耳电极和电缆
• 干式和湿式EEG 电极
• EEG 帽、导联线和配件
• ECG 和 EMG 导联线和电极
• TENS、EMS 和理疗电缆
• 患者监护电缆组件
• 可穿戴医疗设备连接
• 医用弹簧针和磁性连接器
• 医疗对接和充电解决方案
• 定制医疗连接器和适配器

我们的支持涵盖需求审查、连接器和材料选择、电缆和电极结构开发、原型取样、制造设计评估、测试、试生产和可扩展制造。

启动医疗 OEM/ODM 项目

准备充分的项目简介可以减少重复沟通，缩短工程评估时间，并改善从原型到生产的过渡。

要开始定制医疗电缆、电极、连接器或充电产品项目，请与 Heymed Medical 工程团队分享您的应用要求、设备接口信息、图纸、照片、样品、预期数量和验证要求。

我们将评估该项目，并根据其技术和制造要求推荐合适的开发路径。
