Bouton pression ECG femelle 5,0 mm plaqué or pour l'intégration d'électrodes et de fils de connexion

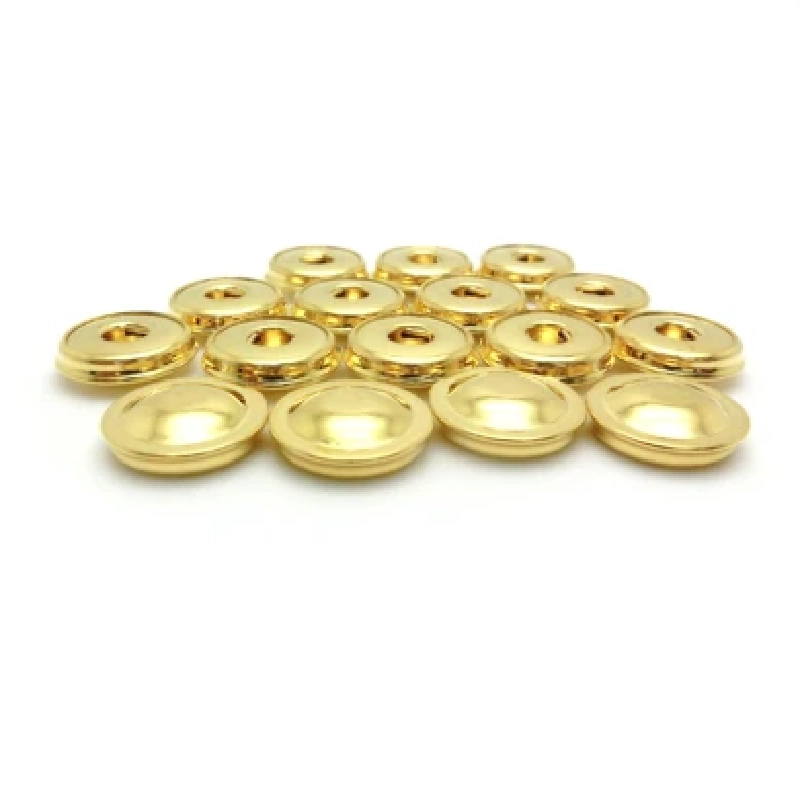

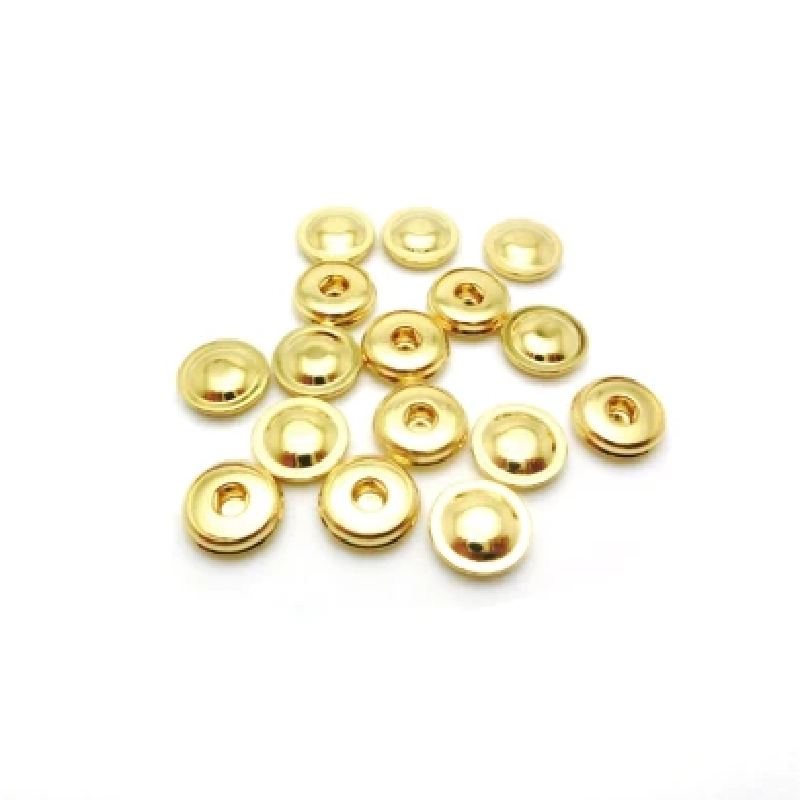

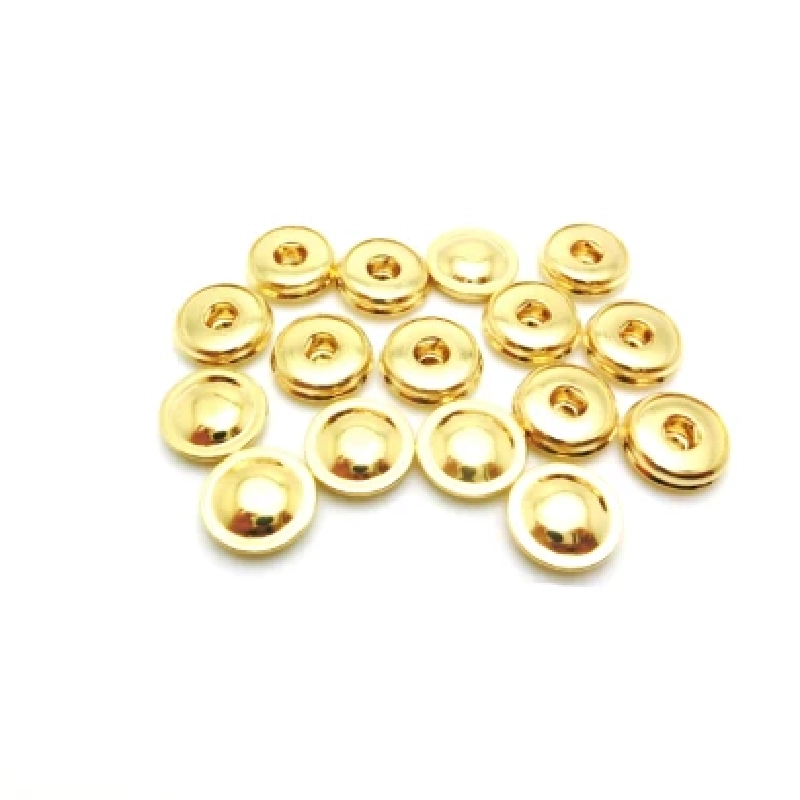

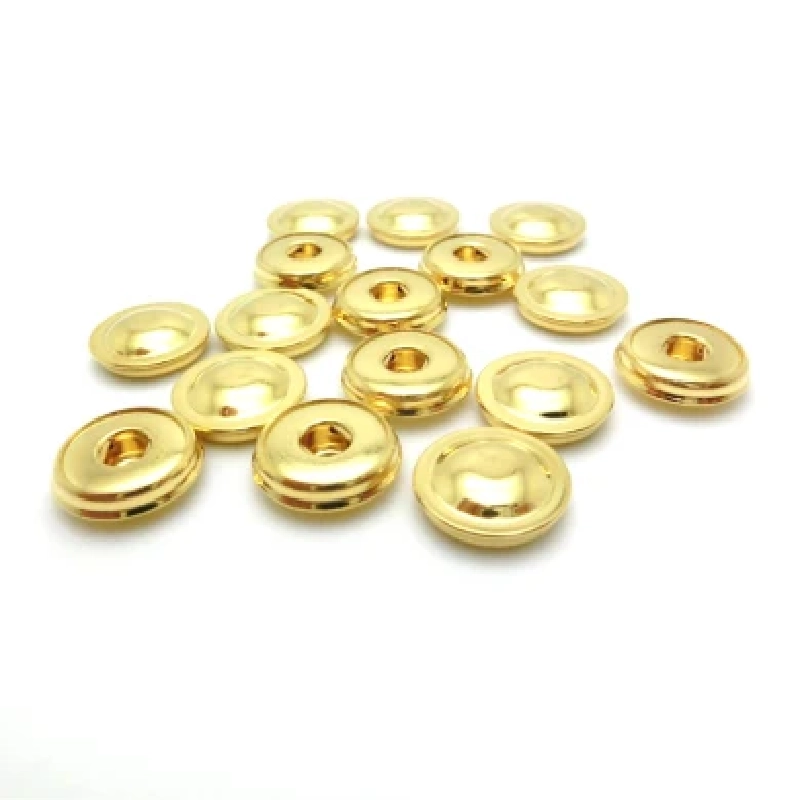

Ce bouton-pression ECG femelle de 5,0 mm est un composant de connecteur d'électrode compact conçu pour s'accoupler avec des goujons d'électrode mâles compatibles de 5,0 mm. La base en acier inoxydable avec une surface plaquée or fournit une interface de connexion durable pour l'intégration dans les électrodes ECG, les fils de surveillance des patients, les accessoires d'électrodes réutilisables, les câbles adaptateurs et autres ensembles de connexion de dispositifs médicaux.
Le bouton-pression peut être fourni sous forme de composant individuel ou incorporé dans un ensemble complet de câbles ou de connecteurs moulés. Pour les projets OEM, Heymed Medical peut développer l'interface à pression avec la connexion filaire, le boîtier moulé, la structure du câble et le connecteur côté appareil selon le dessin du client, l'échantillon d'accouplement ou les exigences de l'appareil fini.
Connexion compacte à clipser pour les systèmes d'électrodes ECG
Les connecteurs d'électrode à pression fournissent une interface simple et détachable entre une électrode et le fil conducteur correspondant. Lorsque le bouton-pression femelle est pressé sur un goujon d'électrode mâle compatible, la structure de contact interne assure à la fois une rétention mécanique et une connexion électrique entre les deux composants.
Le format 5,0 mm peut être utilisé dans les systèmes d'électrodes où une interface à pression plus grande est requise. Son profil compact permet également au composant d'être intégré dans des têtes de fil moulées, des assemblages d'électrodes réutilisables ou des modules de connexion de dispositifs personnalisés.
La surface de contact plaquée or contribue à fournir une interface conductrice cohérente et une résistance à l'oxydation de surface. Les performances de connexion finale doivent être évaluées avec le goujon d'accouplement, la terminaison du câble et l'ensemble complet d'électrodes.
La compatibilité avec les boutons-pression de 5,0 mm nécessite plus que la taille nominale
Une taille nominale d'encliquetage de 5,0 mm ne garantit pas à elle seule la compatibilité avec chaque goujon d'électrode. Le diamètre des goujons, la géométrie de la tête, la profondeur d'insertion, la structure de rétention interne et les tolérances dimensionnelles peuvent tous influencer la force d'accouplement et la stabilité de la connexion.
Pour les projets de remplacement ou personnalisés, les clients peuvent fournir une électrode d'accouplement, un dessin dimensionnel ou un échantillon physique pour l'examen de l'interface. Cela permet de confirmer la géométrie de l'encliquetage et la relation d'accouplement avant que le composant ne soit intégré dans l'assemblage final de fil conducteur ou d'électrode.

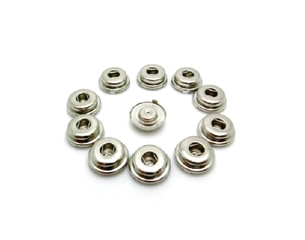

Heymed Medical propose également des options d'encliquetage de 3,5 mm et 4,0 mm pour les projets utilisant différentes interfaces d'électrodes. Pour une structure de rétention différente, consultez notre Bouton pression ECG femelle nickelé à 3 mâchoires de 4,0 mm .
Détails clés pour l'intégration personnalisée d'ECG Snap
Taille du bouton-pression : Les options de 3,5 mm, 4,0 mm et 5,0 mm peuvent être évaluées en fonction de la structure de l'électrode d'accouplement.
Finition superficielle : les exigences de placage peuvent être révisées en fonction du connecteur fini et des exigences de l'application.
Interface d'accouplement : Les dimensions des goujons, la profondeur d'insertion et les caractéristiques de rétention doivent être confirmées comme une paire de connecteurs complète.
Intégration des fils : le bouton-pression peut être développé avec le conducteur, la méthode de terminaison, le soulagement de traction et la structure du fil conducteur.
Assemblage moulé : La géométrie du boîtier, la couleur, la direction de sortie du câble, le surmoulage et la marque peuvent être personnalisés pour les projets OEM et ODM.
Du composant Snap individuel à l'assemblage complet de fils de connexion ECG
Dans un câble d'ECG ou de surveillance fini, le bouton-pression de l'électrode ne constitue qu'une partie du chemin de connexion électrique et mécanique complet. La construction du câble, le connecteur côté appareil, la configuration des canaux, le routage des fils, la décharge de traction et la géométrie du connecteur moulé doivent également être pris en compte lors du développement.

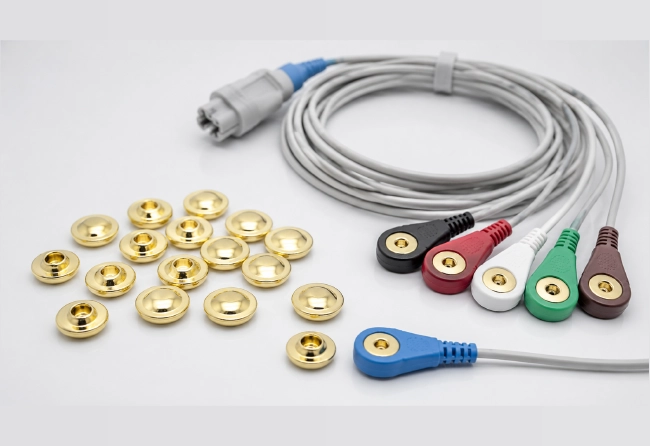

Heymed Medical peut intégrer des connecteurs à pression dans des fils de connexion ECG et des assemblages de câbles médicaux personnalisés en fonction des dessins du client, des échantillons existants, des définitions de PCB ou des exigences d'interface de l'appareil. L'assistance technique peut inclure la sélection des connecteurs, l'examen du raccordement, la conception de la structure des câbles, la préparation du prototype et la vérification de la continuité.
Les clients développant des systèmes complets de câbles de surveillance des patients peuvent également consulter notre Câbles et fils de connexion ECG pour des architectures supplémentaires de connecteurs côté appareil et de câbles multifils.
Support au développement et à la production de connecteurs OEM
Pour les projets de connecteurs médicaux personnalisés, les clients peuvent fournir un échantillon d’électrode correspondante, un dessin du connecteur, un dessin d’assemblage de câbles ou des informations sur l’interface du dispositif fini. Ces entrées permettent à l'équipe d'ingénierie d'examiner la relation entre les connecteurs avant de préparer des échantillons.

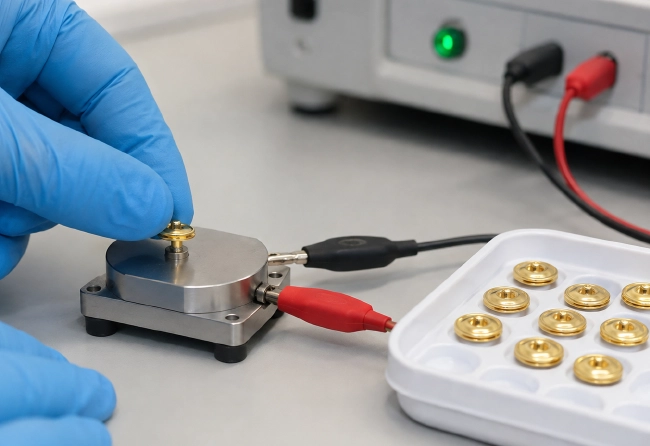

Les assemblages prototypes peuvent être évalués pour l'ajustement dimensionnel, l'engagement d'accouplement, la continuité électrique et l'intégration des câbles conformément aux exigences approuvées du projet. Une fois l’interface et la structure d’assemblage confirmées, la même conception peut être transférée vers une production par lots contrôlée.
Cette approche de développement prend en charge les fabricants de dispositifs médicaux et les projets OEM/ODM qui nécessitent plus qu'un composant de connecteur standard et nécessitent que le bouton-pression de l'électrode soit intégré dans un câble ou un ensemble de connexion prêt à la production.
