Conector a presión hembra de 4,0 mm de latón niquelado para cables conductores de electrodos de ECG, accesorios de monitorización de pacientes y conjuntos de cables médicos personalizados.

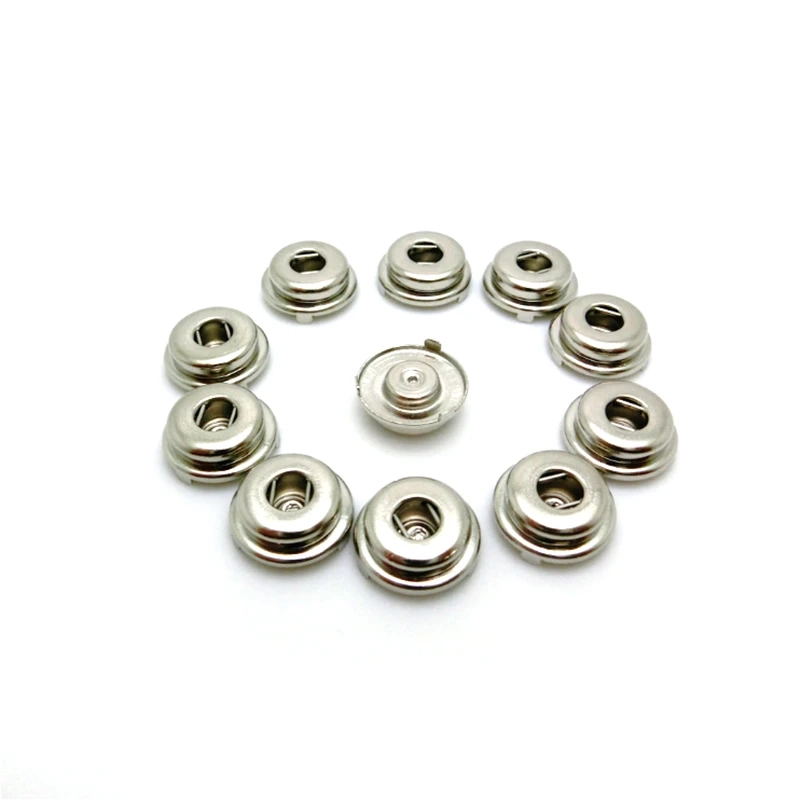

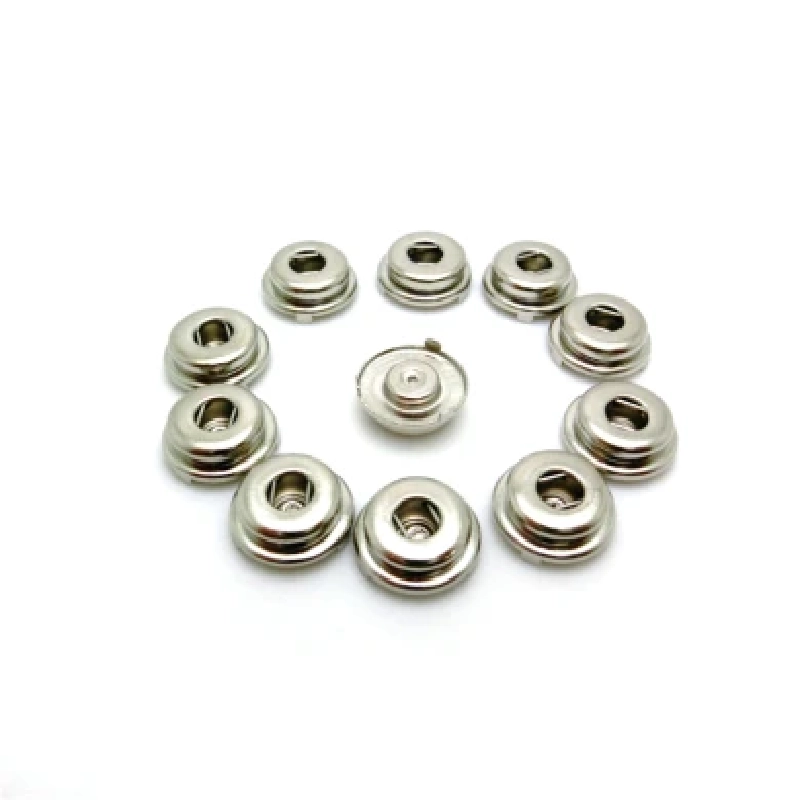

El médico Heymed Conector de botón a presión ECG hembra de 3 clavijas de 4,0 mm está diseñado para ser compatible Cables conductores de electrodos de ECG, accesorios de monitorización de pacientes y conjuntos de cables médicos Requiere una conexión rápida compacta.

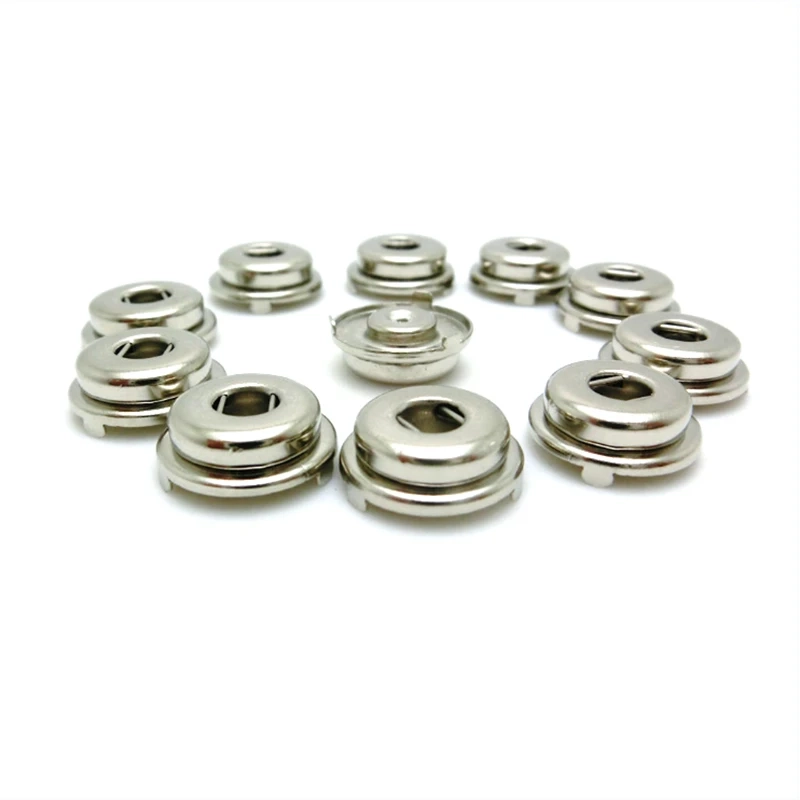

El conector utiliza un estructura a presión hembra de tres puntas con una interfaz de 4,0 mm y construcción de latón niquelado , proporcionando una conexión mecánica y eléctrica reutilizable para sistemas de electrodos compatibles.
Heymed Medical admite la personalización e integración del conector en Cables conductores de ECG, cables de electrodos y conjuntos de cables médicos personalizados , con desarrollo de prototipos y fabricación OEM/ODM disponibles.
Soluciones y aplicaciones

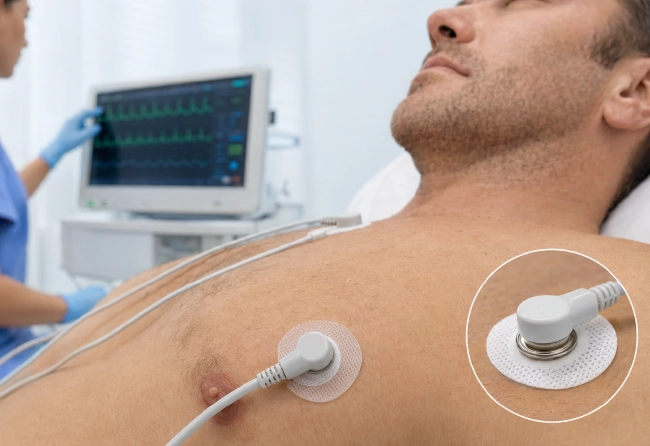

El conector a presión de ECG hembra de 3 clavijas y 4,0 mm proporciona una interfaz compacta y reutilizable para electrodos de ECG compatibles, cables conductores de monitorización de pacientes y conjuntos de cables de electrodos. Su estructura de tres puntas está diseñada para acoplarse a interfaces a presión compatibles de 4,0 mm manteniendo al mismo tiempo un perfil de conector compacto.
Para proyectos OEM/ODM, el conector se puede integrar en cables conductores de ECG, cables de electrodos médicos o conjuntos de cables médicos personalizados más amplios. La estructura del cable, el diseño del sobremolde, el alivio de tensión, la especificación del cable, la orientación del conector y la identificación del producto se pueden desarrollar de acuerdo con los requisitos del dispositivo terminado.
Heymed Medical respalda la integración de conectores, el diseño de estructuras de cables, el desarrollo de prototipos, la inspección dimensional, la verificación de acoplamiento, las pruebas de continuidad y la fabricación en volumen para proyectos personalizados de conexión de electrodos médicos.
Especificaciones de cables de estimulación auricular de grado médico para aplicaciones de terapia de neuromodulación y atención médica.

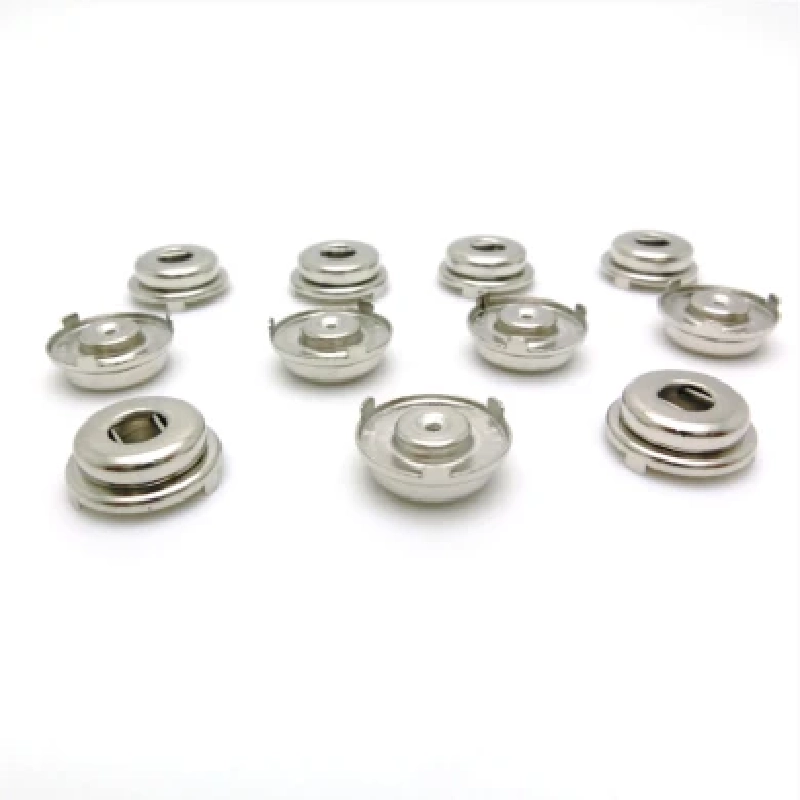

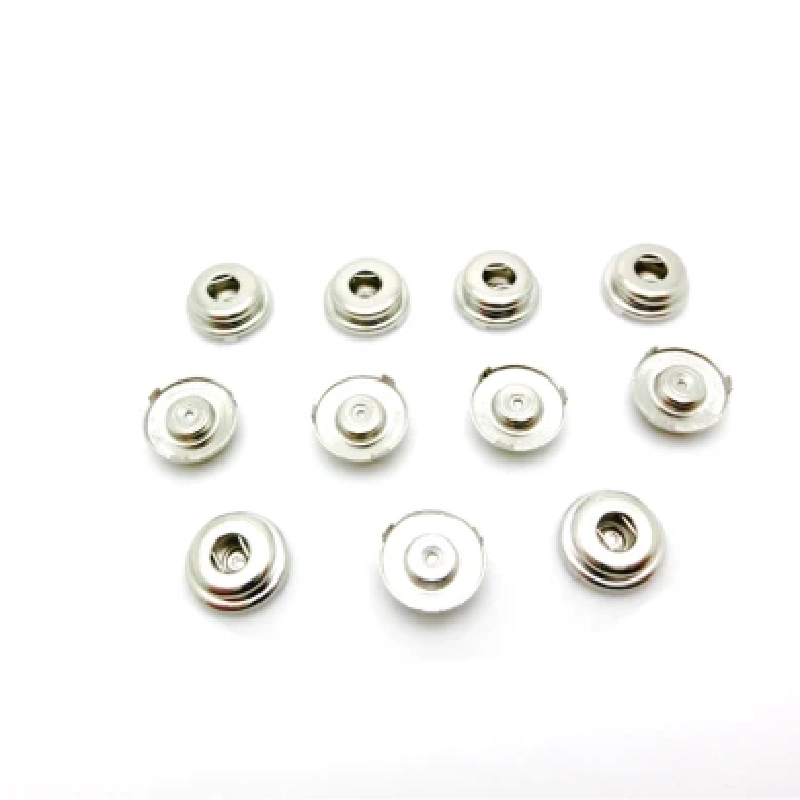

Este botón a presión de ECG hembra de 4,0 mm utiliza una estructura de contacto de resorte compacta de tres mordazas para la conexión con pernos de electrodos macho compatibles. Las mordazas de resorte internas sujetan el perno correspondiente desde múltiples puntos de contacto, lo que ayuda a proporcionar una conexión mecánica repetible para cables conductores de ECG, accesorios de electrodos reutilizables, cables de electrodos TENS/EMS y otras interfaces de dispositivos médicos compatibles.
El componente puede suministrarse como un conector rápido individual o integrarse en un conjunto de cables completo. Para proyectos OEM, el tamaño de encaje, la estructura del terminal, la conexión de cables, el sobremoldeado y la configuración del cable terminado se pueden desarrollar de acuerdo con el diseño del electrodo, cable o dispositivo del cliente.
La principal diferencia entre este componente y un simple broche de contacto único es la estructura de resorte de tres mordazas dentro del conector hembra. Cuando se inserta un perno de electrodo macho compatible, las mordazas de resorte aplican presión de contacto alrededor de la superficie de contacto y retienen mecánicamente el perno dentro del broche.
Esta estructura permite conexiones y extracciones repetidas mientras mantiene el broche lo suficientemente compacto para integrarlo en cables de electrodos y accesorios reutilizables. El rendimiento del acoplamiento final depende de las dimensiones tanto del broche hembra como del perno del electrodo macho, por lo que el par de acoplamiento completo debe confirmarse antes de la producción.
La superficie niquelada proporciona un acabado metálico práctico para el ensamblaje de conectores y aplicaciones de acoplamiento repetido. Para proyectos con requisitos eléctricos, ambientales o de ciclo de vida específicos, la estructura a presión y el conjunto de cables completo deben evaluarse de acuerdo con las especificaciones del dispositivo terminado.
La versión estándar que se muestra aquí utiliza una interfaz a presión hembra de 4,0 mm, mientras que también está disponible una opción de 3,5 mm para proyectos que utilizan un tamaño de perno de electrodo diferente. La selección del complemento correcto debe basarse en las dimensiones reales del perno macho y en la estructura de acoplamiento, en lugar de basarse únicamente en el tamaño nominal.
Pequeñas diferencias dimensionales en el diámetro del perno, la geometría de la cabeza, la profundidad de inserción o la estructura del resorte pueden afectar la fuerza de acoplamiento y la retención. Para proyectos OEM o de reemplazo, los clientes pueden proporcionar un electrodo correspondiente, un dibujo dimensional o una muestra de referencia para que se pueda revisar la compatibilidad antes del ensamblaje de herramientas o cables.
Heymed Medical puede respaldar tanto el suministro como la integración de componentes de conectores en sistemas completos. Cables y conductores de ECG de acuerdo con el equipo objetivo y los requisitos de conexión del electrodo.
Tamaño de ajuste: Versión estándar de 4,0 mm u opción de 3,5 mm según el perno del electrodo correspondiente.
Estructura de apareamiento: El diámetro del perno, la profundidad de inserción y los requisitos de retención deben verificarse como un par de conectores completo.
Conexión de terminales: El método de terminación mecánica debe seleccionarse de acuerdo con el conjunto de electrodo o cable conductor previsto.
Integración de cables: La especificación del cable, el diseño de la rama, el alivio de tensión y el sobremoldeado se pueden desarrollar junto con el conector rápido.
Montaje terminado: El ajuste del conector y la continuidad eléctrica se pueden verificar de acuerdo con el plano de cable aprobado antes de la producción en volumen.
Para los fabricantes de dispositivos médicos, el conector rápido suele ser sólo una parte de la conexión completa del electrodo. La construcción del cable, la longitud del cable del electrodo, el conector del lado del dispositivo, la configuración de la rama, el alivio de tensión y el sobremoldeado influyen en el diseño final del cable.
Heymed Medical puede integrar el broche hembra de 3 mordazas en cables conductores de ECG personalizados, cables de bioseñales, cables de electrodos TENS/EMS y conjuntos de electrodos reutilizables. El desarrollo puede comenzar a partir de una muestra de cable existente, un dibujo de conector, una especificación de electrodo o un requisito completo de interfaz del dispositivo.
Nuestro soporte de ingeniería puede cubrir la selección rápida, la verificación del acoplamiento, la coincidencia de cables y conectores, el diseño de la estructura del cable, la preparación de prototipos y las pruebas de producción, lo que permite a los clientes desarrollar un conjunto de conexión completo en lugar de adquirir componentes individuales por separado.
El mismo broche de electrodo hembra de 4,0 mm se puede incorporar en diferentes arquitecturas de cables dependiendo de la interfaz del lado del equipo. Por ejemplo, un dispositivo de monitorización de pacientes puede utilizar un conector circular de bloqueo, mientras que un equipo compacto o portátil puede utilizar una interfaz Pogo Pin.
Esto permite que la conexión del lado del electrodo permanezca consistente mientras que el conector del lado del dispositivo, el número de canales, la longitud del cable y la definición de pines se personalizan según el equipo médico de destino.
El conector rápido hembra de 4,0 mm se puede integrar en diferentes conjuntos de cables conductores médicos según el conector del lado del dispositivo y la configuración del canal requeridos.
Cable a presión ECG de 4 pines compatible con LEMO a 3 derivaciones de 3,9/4,0 mm →
Un conjunto de cables conductores de ECG blindados de 1 a 3 que utiliza tres conectores hembra a presión para equipos de monitorización de pacientes compatibles.
Cable a presión de electrodo de ECG de 4 pines Pogo Pin a 3 derivaciones de 4,0 mm →
Un conjunto de cable Pogo Pin compacto que utiliza tres broches de electrodos hembra de 4,0 mm codificados por colores para dispositivos de bioseñales y ECG compatibles.
Brindamos servicios de ensamblaje de cables médicos OEM y ODM para fabricantes de dispositivos de terapia de neuromodulación y marcas de atención médica en todo el mundo.
Cable conductor de bioseñal blindado reutilizable con interfaces de electrodo Dupont, hembra de 4,0 mm a presión y de clip para oreja para equipos compatibles de EEG, ECG, EMG y monitoreo del sueño
Cable ECG blindado de 3 derivaciones con un conector de dispositivo push-pull de 4 pines y tres interfaces a presión hembra de 4,0 mm para ECG compatible y equipos de monitorización de pacientes | Distribución de pines personalizada y OEM/ODM disponibles

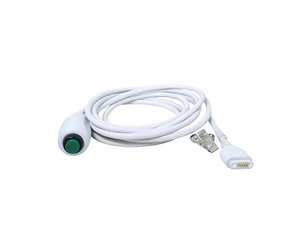

Cable de botón pulsador de llamada de enfermería con reinicio automático con una interfaz de contacto con resorte de 5 pines para camas de hospital, estaciones de enfermería y sistemas de comunicación de atención médica compatibles | Personalización OEM/ODM disponible
Cable de electrodo blindado de 5 derivaciones con un conector de dispositivo push-pull de 6 pines y cinco interfaces a presión hembra de 3,5 mm para equipos TENS, EMS y fisioterapia compatibles.
Cable compacto de 1 a 3 electrodos con un conector de dispositivo con resorte de 4 pines y tres broches hembra de 4,0 mm para equipos de monitorización de pacientes y ECG compatibles.
Resuelva sus dudas con antelación: comunicación sin estrés, coordinación eficaz
Un conector a presión de ECG hembra de 4,0 mm y 3 clavijas es un componente de conector reutilizable diseñado para acoplarse con interfaces a presión compatibles de 4,0 mm utilizadas en cables conductores de electrodos de ECG y accesorios de monitorización de pacientes.
Los términos 3 puntas y 3 mandíbulas se usan comúnmente para describir la misma estructura hembra de tres contactos. El conector utiliza tres puntos de contacto internos para acoplar una interfaz a presión compatible.
La configuración confirmada utiliza latón con un acabado superficial niquelado.
Se puede integrar en cables conductores de electrodos de ECG, accesorios de monitorización de pacientes, cables de electrodos y otros conjuntos de cables médicos compatibles mediante una interfaz a presión de 4,0 mm.
La especificación del conector confirmada incluye pruebas de al menos 1000 ciclos de inserción y extracción, y el rendimiento del acoplamiento se evalúa después de pruebas de durabilidad.
Sí. Heymed Medical puede integrar el conector en cables conductores de ECG personalizados y conjuntos de cables de electrodos con longitud de cable, estructura de cable, alivio de tensión, sobremolde y etiquetado específicos del proyecto.
Sí. Los clientes pueden proporcionar dibujos de conectores, especificaciones de cables, muestras existentes o requisitos de interfaz de equipos para evaluación de ingeniería, desarrollo de prototipos y producción OEM/ODM.
