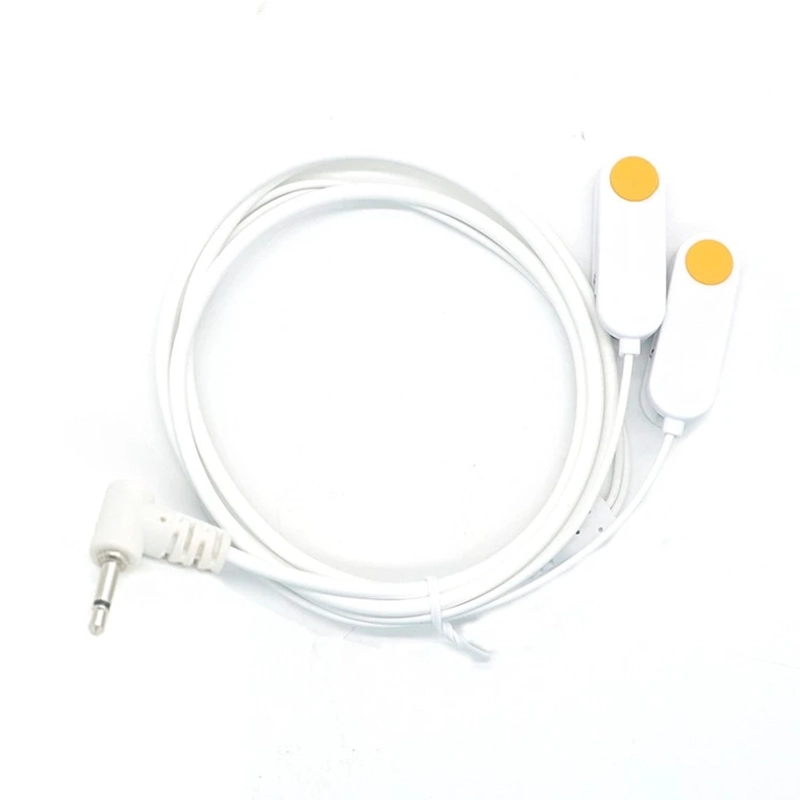

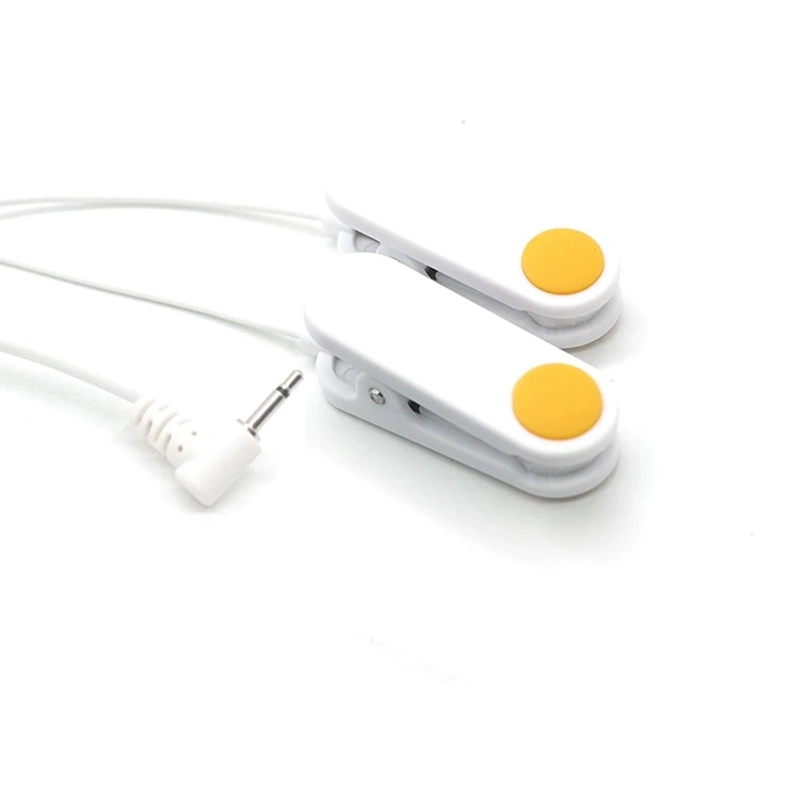

90° 3.5mm 公插头转双 ABS 耳夹电极电缆

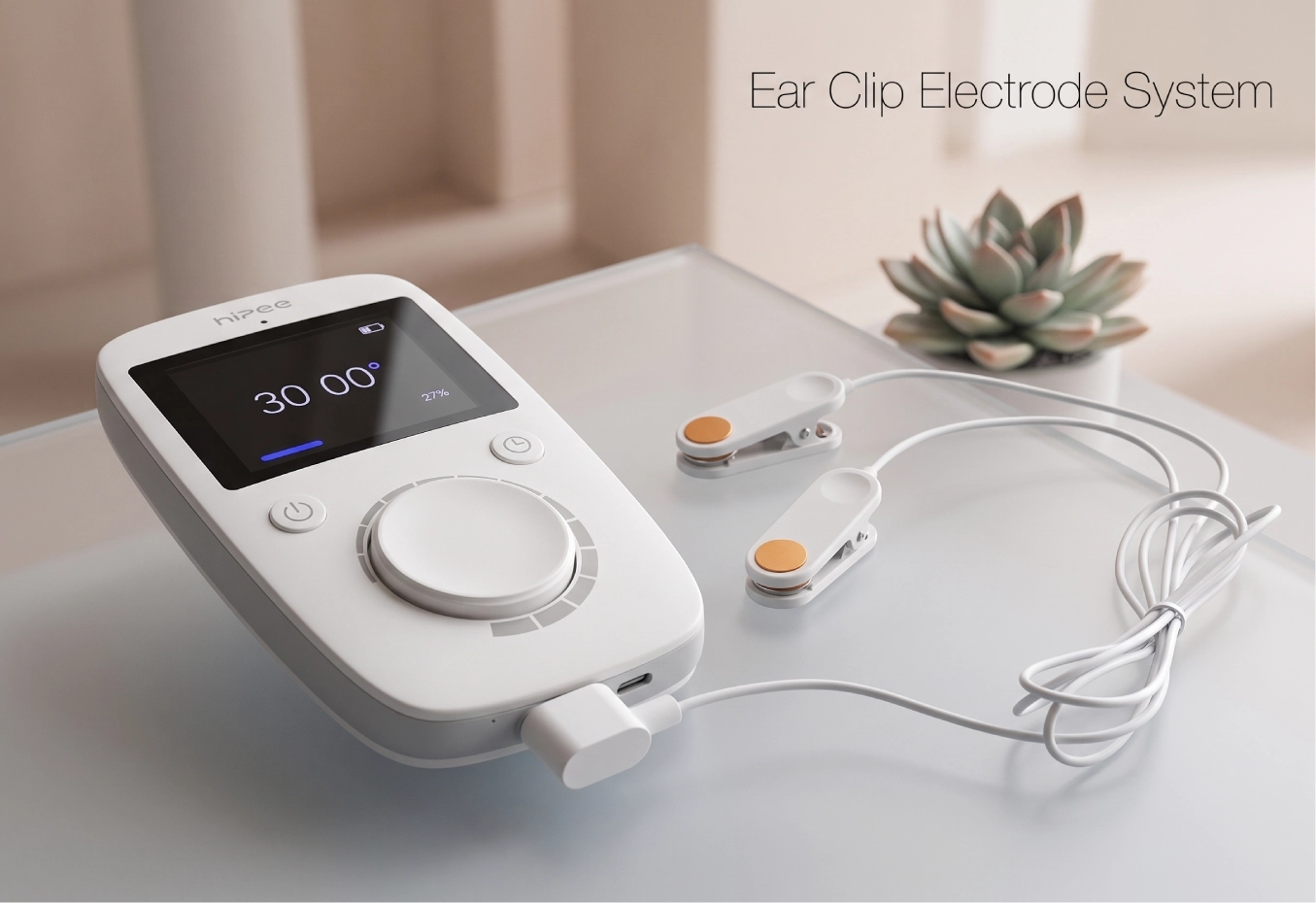

这款可重复使用的双耳夹电极电缆将紧凑型 90 度 3.5 毫米公插头与两个 ABS 耳夹电极相结合，为兼容的 TENS、EMS、生物反馈和电刺激设备提供简单的设备到电极连接。

直角连接器有助于将电缆布线得更靠近设备外壳，从而减少设备接口周围不必要的电缆突出。双耳夹结构提供两个独立的电极连接点，而电缆长度、引脚分配、耳夹结构和触点配置可根据目标设备进行开发。

用于紧凑型设备集成的直角 3.5mm 接口

90 度插头会在连接器之后立即改变电缆引出方向，使引线与设备外壳平行，而不是在弯曲之前向外延伸。这对于需要控制连接器间隙和电缆布线的手持式、便携式或台式设备非常有用。

尽管该连接器使用常见的 3.5 毫米物理格式，但不应自动将其视为标准消费类音频连接。触点数量、内部接线、极性和信号分配必须符合目标设备的电气定义。

对于 OEM 项目，客户可以提供设备引脚排列、连接器图、接线图或现有电缆样本，以便在原型生产之前确认 3.5mm 接口。

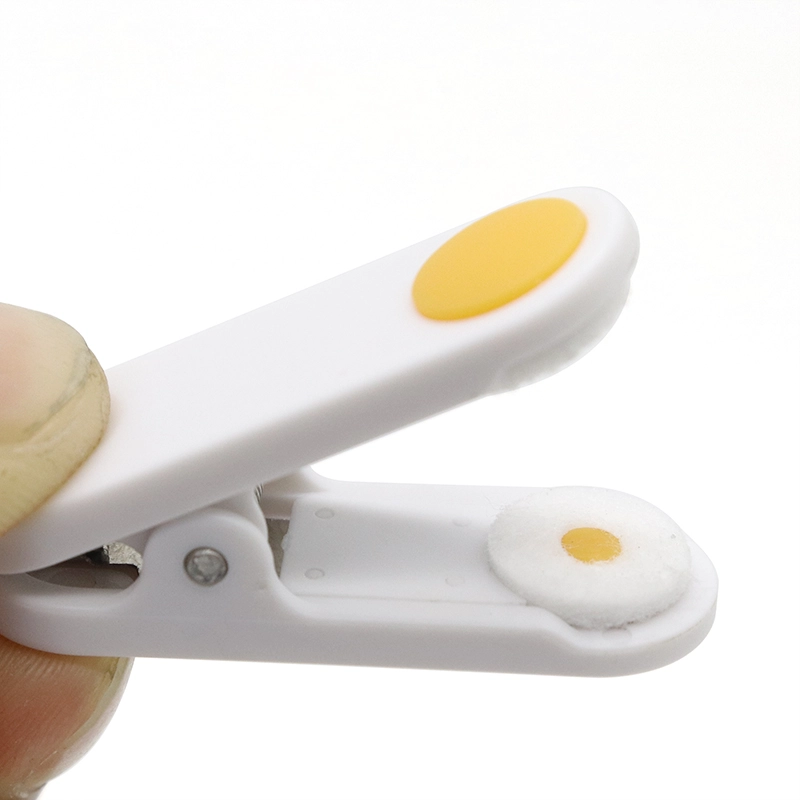

用于可重复使用电极连接的双 ABS 耳夹

两个独立的耳夹集成到电缆组件中，允许设备连接分为两个独立的电极分支。轻质 ABS 外壳在电极触点和弹簧机构周围提供了紧凑的机械结构。

根据最终设备的设计，这两个夹子可以通过颜色、标签或电缆标记来识别。每个夹子的电气功能由批准的设备接线决定，不应仅从夹子外观来假设。

在定制开发过程中可以审查耳夹尺寸、接触结构、弹簧力、分支长度和电缆出口几何形状，以更好地匹配设备和预期的连接方法。

采样前需要确认的关键工程细节

3.5毫米连接器： 触点数量、引脚分配、极性和配合尺寸应与目标设备匹配。

耳夹结构： ABS 外壳尺寸、弹簧力、开口范围和电极接触几何形状可根据项目而定。

电极触点： 触点材料、尺寸和电气连接应根据成品装置的要求确定。

电缆配置： 1.0m、1.5m、2.0m 或定制长度，以及分支尺寸和电缆布线。

电缆材质： PVC 可用于标准配置，同时可以针对 OEM 项目评估替代电缆结构。

产品标识： 电缆颜色、夹子颜色、标签、标志和包装可根据 OEM/ODM 要求开发。

围绕实际设备引脚设计

仅连接器形状不足以确认兼容性。两个设备可能都使用 3.5 毫米插座，但以不同的方式分配各个触点。

海迈医疗可以在原型开发之前审查 PCB 定义、设备接线图、连接器规格或物理样品。然后可以根据客户批准的设计来配置 3.5mm 插头和两个耳夹之间的电气关系。

这对于更换电缆项目和新设备开发尤其重要，因为在这些项目和新设备开发中使用机械相似的电缆但引脚排列不正确可能会导致连接不兼容。

从标准耳夹电缆到定制 OEM 组装

通过改变连接器类型、电气引脚排列、电缆长度、分支结构和电极接触设计，双耳夹电缆可以适应不同的设备架构。这使得电缆可以围绕成品设备进行开发，而不需要设备制造商使用固定的现成配置。

海迈医疗支持定制电极引线项目的工程审查、连接器和极性确认、原型开发、电缆组件检查和可扩展生产。

如需其他刺激导联线和电极配件，请探索我们的 TENS 和 EMS 电缆及电极配件 范围。

批量生产前的原型验证

在样品开发过程中，可以根据批准的项目要求检查连接器配合、电气连续性、引脚映射、电缆尺寸、夹子结构和机械装配。

如果耳夹包含患者接触材料，则还应根据预期设备、使用条件和适用的法规要求评估材料选择和成品组装。

一旦电气和机械配置得到确认，电缆成型、组装、检查、标签和包装就可以转移到可重复的 OEM/ODM 生产中。

相关耳夹电极解决方案

不同的刺激和生物信号系统可能需要不同的耳接触材料、设备连接器和电缆架构。

双面导电橡胶 CES 耳夹电极，带 2.0mm 母针 →
可重复使用的耳夹替代品，具有导电接触表面和 2.0mm 母针接口，用于兼容 CES 和电刺激系统。

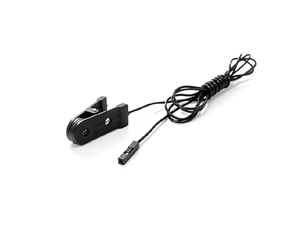

2.54mm 杜邦转 Ag/AgCl 耳夹电极电缆 →
